High Speed Twisting Machine Custom

Ibalik ang listahan

Mga kategorya ng produkto

Cantilever Single Twisting Machine Manufacturers

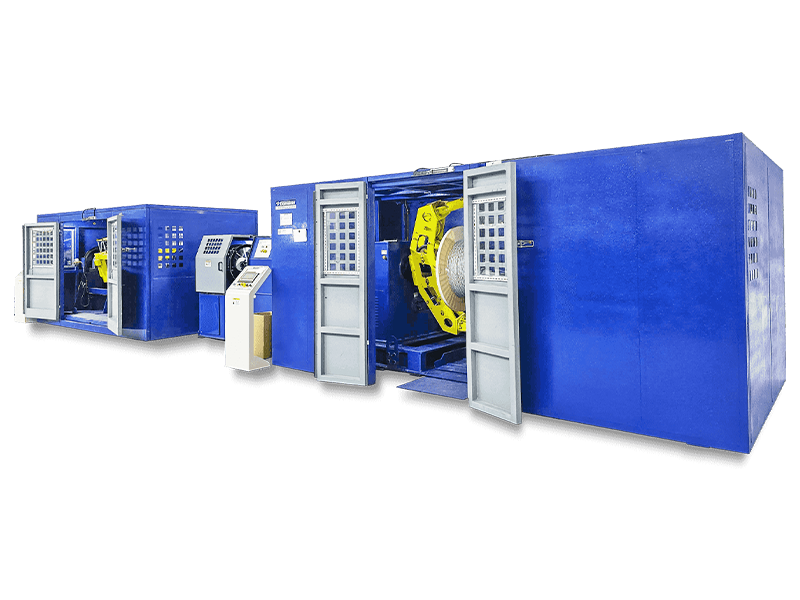

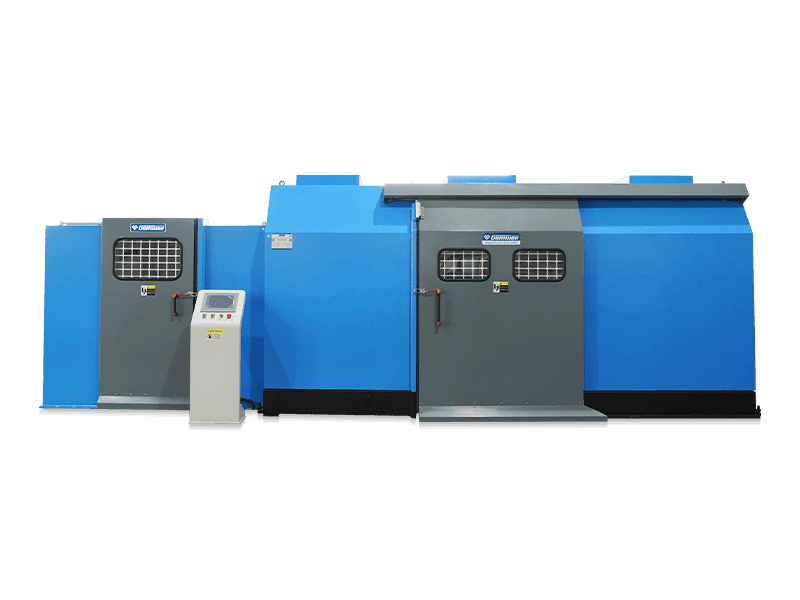

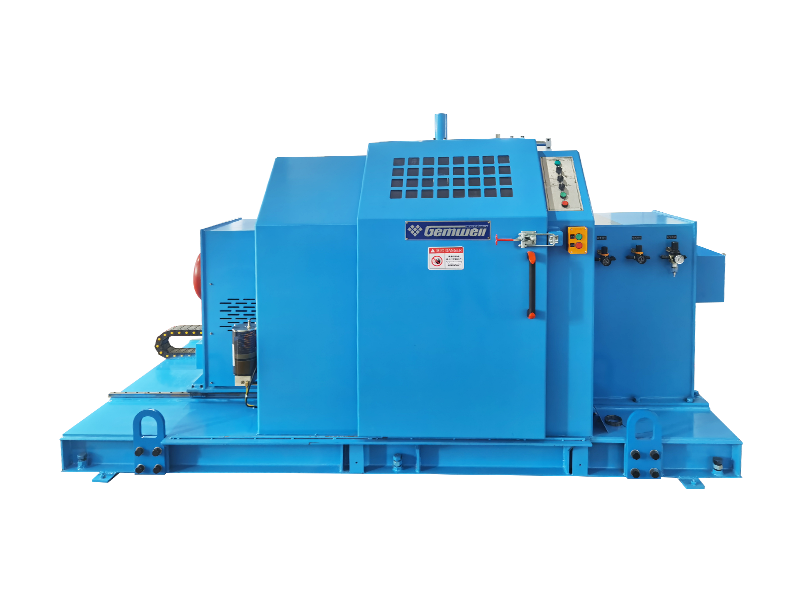

Ang cantilever solong twisting machine ay isang kagamitan na bumubuo ng cable na nag-twist ng maraming mga core wire sa mataas na bilis sa pamamagitan ng isang cantilever at kasabay at konsentrasyon na hangin ang mga ito. Dahil ang bawat pag -ikot ng cantilever ay bumubuo ng isang pitch, tinatawag itong isang cantilever na solong twisting machine. Ayon sa uri ng istraktura, nahahati ito sa pagkakaiba-iba ng bilis ng pagkuha ng uri ng cantilever na solong twisting machine (nang walang take-up pulley), magaan na isang-piraso na cantilever solong twisting machine (panlabas na pulley at power take-up), mabibigat na duty na pinaghiwalay na cantilever na nag-iisang twisting machine (panlabas na pulley at power take-up), mabibigat na duty na pinaghiwalay na cantilever na nag-iisang twisting machine (external pulley at torque track-up), atbp. Mga diametro ng mga wire, iba't ibang mga kinakailangan sa pagganap ng elektrikal, at iba't ibang mga pagiging epektibo sa gastos, ang mga modelo sa itaas ay angkop para sa iba't ibang mga wire stranding at mga patlang ng paggawa ng cable, at ang mga gumagamit ay maaaring pumili at bumili ng kanilang sarili.

  • 0

    Oras ng pagtatatag

  • 0

    Building Area (M²)

  • 0

    Bilang ng mga empleyado

  • 0+

    Ari -arian ng intelektwal

A Mature Factory You Can Count On

Gemwell Electrical Machinery Co, Ltd.
Founded in 2005, GEMWEL is a professional China high speed twisting machine Manufacturers and China Wire and Cable Stranding Machine Factory provider in design, manufacture and sales for the United States, Canada, Mexico, Germany, Italy, India, Thailand, Russia and etc. more than 40 countries in the world.

Ang tagumpay ng customer ay ang aming layunin upang makakuha ng tagumpay!

● Tumutok sa makabagong teknolohiya, katatagan ng kalidad, paggawa ng katumpakan at maalalahanin ang serbisyo.
● Iginiit na gawing mabuti ang lahat nang detalyado, bayaran ang bawat customer na may mataas na kalidad.
● Kumuha ng tagumpay ng customer bilang ang sagisag ng aming halaga ng negosyo.

Ang espiritu ng negosyo ng dedikasyon, dedikasyon, negosyo at paggalugad ay naghihikayat sa amin na magbago at ibahin ang anyo ng teknolohiya ng wire at cable sa mga advanced na produktibong pwersa, upang mabuo ang Gemwell sa isang bagong pangalan ng card ng China na nakaharap sa mundo.
Guaranteed Quality
Mga sertipikasyon
Magbasa pa +
Related Products
Balita at Kaganapan
Pinakabagong Mga update
FAQ
  • Q: 2. Paano maaaring matiyak ang integridad ng signal sa panahon ng paggawa ng mga cable ng CAT7 at CAT8?

    Sa panahon ng paggawa, dapat gamitin ang mga de-kalidad na materyales ng conductor, ang spacing sa pagitan ng mga pares at kapal ng pagkakabukod ay dapat na mahigpit na kontrolado, epektibong pamamaraan ng kalasag tulad ng dobleng layer na kalasag ay dapat gamitin upang mabawasan ang crosstalk at panlabas na panghihimasok, tinitiyak ang integridad ng signal.

  • Q: 3. Paano maaaring matugunan ang mga isyu sa crosstalk sa mga cable ng network ng CAT8 sa panahon ng paggawa?

    Ang mga istraktura ng pag-aalaga ng dobleng layer ay dapat na pinagtibay, na may isang panloob na layer ng aluminyo foil at isang panlabas na layer ng braided mesh, upang mapahusay ang kakayahan ng anti-pagkagambala ng cable; Kasabay nito, ang pag -aayos ng mga pares ay dapat na -optimize, at ang puwang sa pagitan ng mga pares ay dapat dagdagan upang mabawasan ang crosstalk.

  • Q: 4. Paano matugunan ang mga isyu sa pagkawala ng pagbabalik ng mga signal ng high-frequency sa panahon ng paggawa ng mga cable ng CAT7 at CAT8?

    Sa pamamagitan ng pag-optimize ng geometry ng pares, tumpak na pagkontrol sa pagtutugma ng impedance, gamit ang mga de-kalidad na materyales na pagkakabukod, at paggamit ng epektibong mga diskarte sa kalasag, ang pagkawala ng pagbabalik ay maaaring mabawasan upang matiyak ang integridad ng signal.

  • Q: 5. Ano ang papel ng awtomatikong mga sistema ng pag -igting sa pag -tap?

    Ang awtomatikong pag-igting ng track at kontrol ay makakatulong na mapanatili ang pare-pareho na pag-igting sa buong proseso ng pambalot, tinitiyak ang pantay na saklaw, pag-iwas sa pagbabagu-bago ng pag-igting sa panahon ng pagkonsumo ng tape, binabawasan ang break-down rate.

  • Q: 6.Ano ang mga pagkakaiba sa mga proseso ng pagmamanupaktura sa pagitan ng PCIe 6.0 at PCIe 7.0 cable?

    Ang PCIe 6.0 at PCIe 7.0 cable ay naiiba sa bilis ng paghahatid at mga kinakailangan sa integridad ng signal. Ang PCIe 6.0 ay gumagamit ng teknolohiyang modulation ng PAM4 na may bilis ng paghahatid ng hanggang sa 64 GT/s, habang ang PCIe 7.0 ay karagdagang pinatataas ang bilis ng paghahatid, gumagamit ng mas advanced na mga teknolohiya ng modulation, at nangangailangan ng mas mataas na integridad ng signal at mas mababang latency.

  • Q: 7.Paano maaring kontrolin ang pagkaantala at pagpapalambing sa panahon ng paggawa ng mga high-frequency cable?

    Ang mga materyales na conductor na mababa ay dapat mapili, ang geometric na istraktura ng mga pares ay dapat na-optimize, ang crosstalk sa pagitan ng mga pares ay dapat mabawasan, ang mga de-kalidad na materyales na pagkakabukod ay dapat gamitin, at ang mga proseso ng paggawa ay dapat na mahigpit na kontrolado upang mabawasan ang pagkaantala ng signal at pagpapalambing.

  • Q: 8.Paano maaaring makita at kontrolado ang pagtutugma ng impedance ng mga cable sa panahon ng paggawa?

    Sa pamamagitan ng tumpak na pagkontrol sa diameter ng conductor, kapal ng pagkakabukod, at puwang sa pagitan ng

  • Q: 10.Paano ang mga kinakailangan sa bilis ng paghahatid ng PCIe 6.0 at 7.0 cable ay nakakaapekto sa proseso ng pagmamanupaktura?

    Ang mga mataas na bilis ng paghahatid ay nangangailangan ng mas mahigpit na control ng integridad ng signal, na kinakailangan ang paggamit ng mga materyales na low-boss conductor, tumpak na kontrol ng pares ng geometry, at pagbawas ng crosstalk at pagkaantala upang matugunan ang mga kahilingan sa paghahatid ng high-speed.

  • Q: 11.Paano pipiliin ang angkop na mga materyales sa pagkakabukod kapag gumagawa ng mga cable na may mataas na dalas?

    Ang mga materyales sa pagkakabukod na may mababang dielectric na pare -pareho at mababang pagkawala ng tangent, tulad ng PTFE o PI, ay dapat mapili upang mabawasan ang pagpapalambing ng signal at pagkaantala.

  • Q: 12.Paano ang paghahatid ng pagkaantala ng mga cable ay napansin at makontrol sa panahon ng paggawa?

    Gamit ang Time Domain RefleMetry (TDR) at iba pang kagamitan sa pagsubok, ang pagsubaybay sa real-time na pagkaantala ng paghahatid ng cable ay maaaring isagawa upang matiyak na nasa loob ito ng tinukoy na saklaw, na pumipigil sa mga isyu sa kalidad ng paghahatid ng signal.

  • Q: 13.Paano makontrol ang paglaban at inductance ng mga cable sa panahon ng paggawa ng mga cable na may mataas na pagganap?

    Ang tumpak na kontrol ng conductor diameter at kapal ng pagkakabukod, pag-optimize ng pag-aayos ng pares, pagbawas ng crosstalk sa pagitan ng mga pares, at paggamit ng mga materyales na conductor na may mababang paglaban ay maaaring epektibong makontrol ang paglaban at inductance ng cable.

  • Q: 14.Paano ang bilis ng paghahatid ng mga cable ay napansin at makontrol sa panahon ng paggawa?

    Gamit ang mga analyzer ng spectrum at iba pang kagamitan sa pagsubok, ang pagsubaybay sa real-time na bilis ng paghahatid ng cable ay maaaring isagawa upang matiyak na nakakatugon ito sa mga kinakailangan sa disenyo, na pumipigil sa mga isyu sa kalidad ng paghahatid ng signal.

  • Q: 15.Paano nakakaapekto ang kontrol sa temperatura ng extruder sa kalidad ng cable?

    Ang kontrol ng temperatura ng extruder ay direktang nakakaapekto sa kalidad ng pagkakabukod o layer ng kaluban. Masyadong mataas o masyadong mababa ang isang temperatura ay sa hindi matatag na mga katangian ng materyal at makakaapekto sa pangkalahatang kalidad ng cable.

  • Q: 16.Paano nakakaapekto ang pitch ng isang stranding machine?

    Ang pitch ng isang stranding machine ay tumutukoy sa kakayahang umangkop at makunat na lakas ng stranded wire. Ang isang mas maiikling pitch ay nagdaragdag ng kakayahang umangkop, habang ang isang mas mahabang pitch ay nagpapabuti sa lakas ng tensyon.

Cantilever solong twisting machine Industry knowledge

I. Twisting machine Mga prinsipyo ng teknikal at mga aplikasyon ng industriya
Q1: Paano nakamit ng isang twisting machine ang tumpak na stranding ng maraming conductor?
Ang isang umiikot na frame ng payout ay gumagana kasabay ng isang palaging sistema ng control ng pag -igting sa spirally wind ang mga indibidwal na wire sa paligid ng isang gitnang axis sa isang preset na pitch. Ang solusyon ng Gemwell Electric ay gumagamit ng modular, split-motor drive na teknolohiya upang nakapag-iisa na ayusin ang pag-igting ng bawat yunit ng payout, tinitiyak na ang mga conductor ng tanso/aluminyo ay maiwasan ang pag-unat at pagpapapangit sa panahon ng proseso ng stranding. Ang pangunahing hamon ay namamalagi sa pagtanggal ng mga gaps sa pagitan ng mga indibidwal na wire. Ang kanilang closed-loop feedback system, na itinayo sa 26 na taon ng karanasan, ay nagbabayad para sa pagbabagu-bago ng pag-igting sa real time, tinitiyak ang isang masikip na akma sa buong cross-section ng conductor.

Q2: Bakit mahigpit na kinokontrol ang haba ng pitch sa panahon ng conductor stranding?
Ang haba ng pitch ay direktang nakakaapekto sa kakayahang umangkop at pagganap ng elektrikal. Ang isang pitch na masyadong maikli ay nagdaragdag ng higpit ng baluktot ng conductor, na ginagawang mas mahirap na ilatag; Ang isang pitch na masyadong mahaba ay binabawasan ang paglaban ng kilabot. Isinasama ni Gemwell ang isang high-precision encoder (resolusyon hanggang sa 0.1 °) sa kagamitan nito. Pinagsama sa independiyenteng binuo nitong S-shaped pitch curve algorithm, tinitiyak nito ang matatag na lay pitch paglihis sa loob ng ± 0.5mm/1000m, natutugunan ang mahigpit na mga kinakailangan ng mga cable ng aerospace.


Ii. Teknikal na mga breakthrough sa mga high-speed twisting machine
Q3: Anong mga dinamikong hamon ang lumitaw kapag ang bilis ng kagamitan ay lumampas sa 2000rpm?
Ang pag-ikot ng high-speed ay lumilikha ng dalawang pangunahing isyu:
① Imbalance ng Force Centrifugal: Ang mataas na bilis ng pag-ikot ng payout reel ay nagiging sanhi ng wire. Ang Gemwell ay gumagamit ng isang dalawang yugto ng panginginig ng boses na disenyo ng base, na sumisipsip ng higit sa 80% ng panginginig ng radyo sa pamamagitan ng mga haydroliko na damper.
② Ang pag -iipon ng temperatura: Ang frictional heat ay binabawasan ang lagkit ng lubricant. Ang patentadong sistema ng paglamig nito ay lumilikha ng isang pabilog na circuit ng langis sa loob ng spindle at, na sinamahan ng isang panlabas na heat exchanger, patuloy na tumataas ang temperatura sa ΔT ≤ 15 ° C (pamantayan ng ISO 6804).

Q4: Paano malulutas ang problema ng wire break detection sa ilalim ng mga kondisyon ng high-speed?
Ang mga tradisyunal na sensor ng photoelectric ay may maling rate ng alarma na 3% sa isang bilis ng linya na 500m/min. Ang Gemwell ay nakabuo ng isang solusyon sa pagsusuri ng multi-spectrum:

Milimetro-alon radar monitor wire diameter pagbabago sa real time (katumpakan 0.02mm).

Ang high-frequency eddy kasalukuyang probes ay nakakakita ng pagpapatuloy ng conductor. Ang dual-system na kalabisan na paghatol ay binabawasan ang maling rate ng alarma sa 0.1 ‰, na may oras ng pagtugon sa pagsara ng <50ms.


III. Malalim na pagsusuri ng proseso ng wire at cable stranding
Q5: Bakit mahalaga ang anggulo ng backtwist para sa stranding ng conductor?

Ang unbacktwisted stranding ay bumubuo ng panloob na stress sa mga indibidwal na wire, na nagiging sanhi ng conductor springback (karaniwang halaga: anggulo ng springback ≥12 ° para sa φ2.5mm conductor conductor). Ang solusyon ni Gemwell ay mag -install ng mekanismo ng servo backtwist sa stranding hawla. Ang dinamikong ito ay kinakalkula ang anggulo ng kabayaran batay sa bilis ng kawad (formula: θ = arctan (V/ωR)), na pinapanatili ang isang natitirang anggulo ng torsion ng ≤0.5 °/m, sa gayon tinitiyak ang baluktot na buhay ng mga malalaking cable na kapangyarihan.

Q6: Paano mai -optimize ang conductive na pagkakapareho para sa mga layered stranded conductor?

Ang pagkuha ng isang 7 × 19 na istraktura bilang isang halimbawa, ang panlabas na pagbabagu -bago ng diameter na may tradisyonal na mga proseso ay umabot sa ± 0.15mm. Pinapabuti ng Gemwell ang pagkakapareho sa pamamagitan ng dalawang mga makabagong ideya:

① Pag -optimize ng Topology: Ang panloob na layer ay gumagamit ng isang 10 ° concentric lay, habang ang panlabas na layer ay nagpatibay ng isang 20 ° bundle lay upang mabawasan ang mga interlayer gaps;
② Online na pagsubaybay sa cross-section: Paggamit ng X-ray upang magbigay ng feedback ng real-time sa ovality ng cross-section (98% na katumpakan), ang stranding pressure ay dinamikong nababagay.
Tinitiyak ng teknolohiyang ito ang isang hindi balanse ng paglaban sa DC ng 240mm² na mga cable-retardant cable na ≤0.5% (ang IEC 60228 ay nangangailangan ng ≤2%).


Iv. Mga kasanayan sa engineering: Ang pundasyon ng katiyakan ng kalidad
Q7: Bakit kinakailangan ang 168 na oras ng patuloy na pagsubok at pagkakalibrate?

Ang katatagan ng stranding kagamitan ay dapat na mapatunayan sa ilalim ng matinding mga kondisyon ng operating:

48-oras na full-load test: subaybayan ang curve ng pagtaas ng temperatura ng spindle sa 150% ng bilis ng rate (pamantayan: ≤65 ° C);
72-oras na variable na pagsubok sa pag-load: gayahin ang 2000 na mga siklo ng pag-load mula 0-100% sa loob ng 10 segundo upang mapatunayan ang Lag ng Response System ng Lag (sinusukat sa kagamitan sa Gemwell: ≤0.8s);
48-oras na pagsubok ng EMC: Tiyaking ang panghihimasok sa inverter ay <55dbμV (EN 55011 Class A standard);
Q8: Paano isinasalin ang 26 na taon ng karanasan sa katumpakan ng pagmamanupaktura?

Ang pangkat ng teknikal na Gemwell ay nagtatag ng isang database ng proseso ng stranding na sumasaklaw sa 387 na mga materyal na parameter (tulad ng isang pagtutugma ng modelo sa pagitan ng tanso na pagpapahaba ng tanso Δ at stranding compression ratio η). Ang isang karaniwang halimbawa: para sa ultra-nababaluktot na silicone goma wire na ginamit sa mga bagong sasakyan ng enerhiya, na-optimize ang pay-off tension gradient (0.8N/mm² sa panloob na layer → 0.3N/mm² sa panlabas na layer) ay nadagdagan ang pagpahaba ng conductor sa break sa 35% (kumpara sa average na industriya ng 28%).

Mga uso sa ebolusyon ng teknolohikal at mga kontribusyon sa industriya
Q9: Paano umaangkop ang mga stranding na kagamitan sa mga pagbabago sa teknolohikal sa mga bagong cable ng enerhiya?
Ang 800V high-boltahe platform ay nangangailangan ng isang 20% ​​na pagbawas sa kapal ng pagkakabukod at isang conductor ovality ng ≤0.03. Ang pinakabagong henerasyon ng kagamitan ni Gemwell ay nagsasama:

Laser diameter gauge (sampling rate 1kHz)

Ang sistema ng paghuhula sa pag-aaral ng makina (sinanay sa 2 milyong hanay ng mga makasaysayang data) ay nagbibigay-daan sa kontrol ng dinamikong ovality, na tumutulong sa mga customer na makamit ang sertipikasyon ng ISO 6722-3 Class 5.
Q10: Paano mapapabuti ng proseso ng stranding ang paggamit ng mapagkukunan?

Sa pamamagitan ng tumpak na kontrol sa pag -igting, ang kagamitan ng Gemwell ay binabawasan ang rate ng scrap ng tanso mula sa 1.2% hanggang 0.35%. Batay sa isang taunang kapasidad ng produksyon na 100,000 tonelada ng conductor ng tanso, isinasalin ito sa isang taunang pag -iimpok ng 650 tonelada ng tanso (humigit -kumulang 4,600 tonelada ng mga paglabas ng CO₂), na nakahanay sa IEC TR 62837 Sustainable Manufacturing Guidelines.
