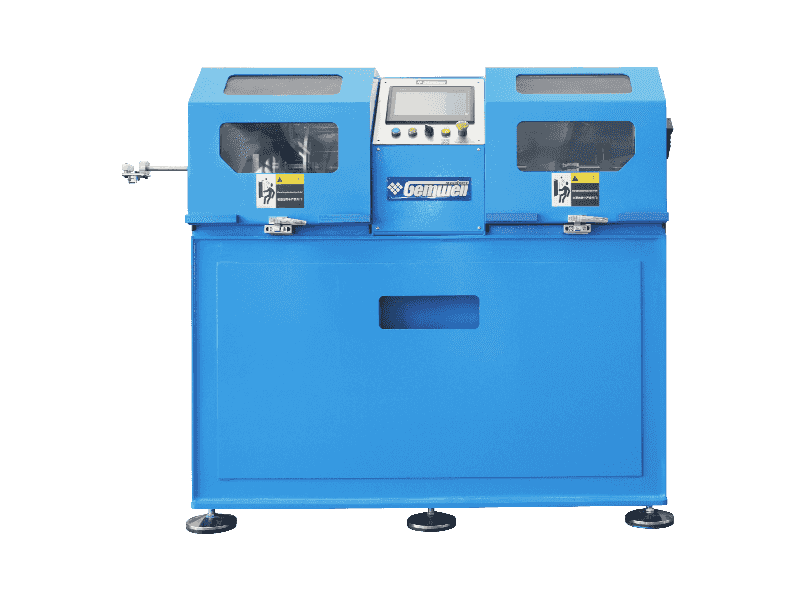

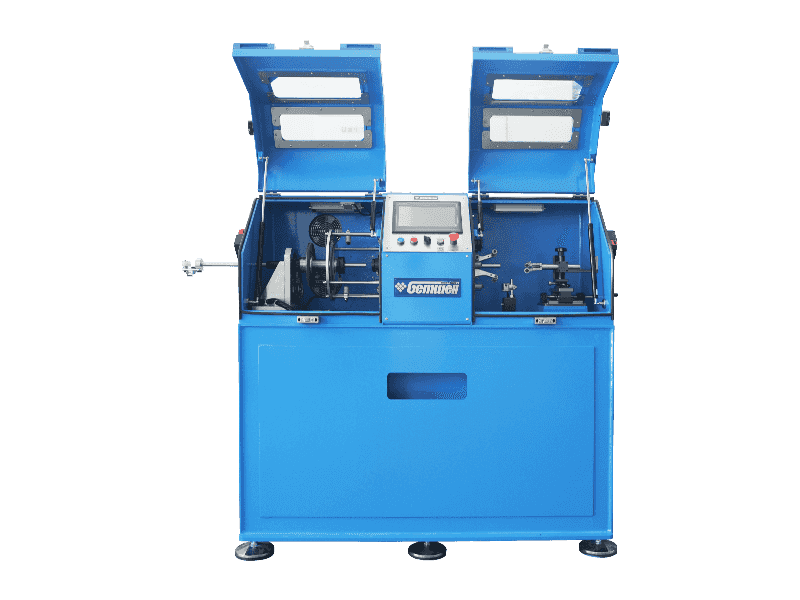

Servo Spit Active Type Wire Taping Machine

Servo Spit Active Type Taping Machine Para sa Parallel Pair Signal Wire

Sa pamamagitan ng pag-populasyon ng 5G, Internet of Things, AI, mga bagong aparato ng mobile na enerhiya, VR/AR, mga sentro ng data, atbp. Dahil dito, mayroong isang makabuluhang pagtaas sa pagtatayo ng mga malalaking sentro ng data at ang demand para sa mga high-bandwidth Ethernet port ng mga cloud vendor, tulad ng 100GBE, 200GBE, 400GBE, at kahit na 800GBE sa hinaharap. o Pinadali ang paghahatid ng data sa pagitan ng mga switch ng network at iba pang mga aparato sa network (tulad ng mga server o mga convert ng media) kasama ang mga high-bandwidth na Ethernet port na ito, mga konektor ng cable tulad ng SAS, MINI-SAS, SFP, SFP, SFP28, at QSFP ay lumitaw. Ang Center Rotary Wrapping ay isang pangunahing pamamaraan sa proseso ng paggawa ng kawad para sa data ng konektor ng Ethernet port na nagpapadala ng wire. Ang materyal na pambalot ay nakabalot sa paligid ng dalawang insulated core wire at isang ground wire sa isang kahanay na istraktura sa mataas na bilis na tumatakbo ng taping machine. Ang katatagan ng proseso ng pambalot ay direktang nakakaapekto sa impedance, pagpapalambing, pagkawala ng pagbabalik, crosstalk, at iba pang mga tagapagpahiwatig ng pangwakas na produkto ng cable. Ang isang high-performance wrapping machine ay hindi lamang nagbibigay-daan sa paggawa ng mas mataas na dalas-grade na mga high-speed na mga cable na paghahatid ngunit pinapabuti din ang ani ng produksyon, sa gayon tinutukoy ang pagpoposisyon sa merkado at pagiging mapagkumpitensya ng mga tagagawa ng cable. Sa nagdaang 20 taon, si Gemwell ay nakatuon sa pananaliksik at pagbabago ng mga pambalot na makina. Sa pamamagitan ng patuloy na pagpapabuti at pag-upgrade, ang Gemwell Servo Spit Active Type Taping Machine para sa Parallel Pair Signal Wire ay naging isang mas mahusay na pagpipilian para sa proseso ng pambalot ng maraming nangungunang mga kumpanya sa patlang na paghahatid ng signal ng high-speed signal. Ang sumusunod na pagsasaayos ay para sa isang karaniwang pag -setup na may tatlong ulo ng pag -tap, maaaring madagdagan o bawasan ng mga gumagamit ang bilang ng mga ulo ng pag -tap ayon sa iba't ibang mga proseso. Ang mga pagtutukoy at uri ng take-up, pay-off, at capstan ay maaari ring ipasadya batay sa mga pagtutukoy ng diameter.

Pagtatanong +

PreV：Servo Spit Active Type Taping Machine para sa ultra-fine wire
Susunod：Walang susunod na produkto

Product Details

Mga sangkap

● Ø500 Power Core Wire Pay-Off Stand 2 Unit
● Ø300 Power Copper Wire Pay-Off Stand 2 Unit

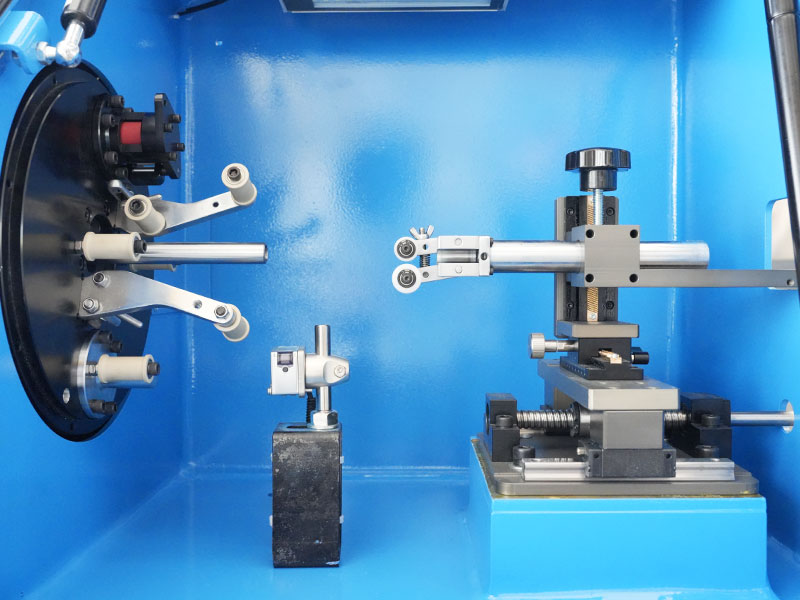

● Spit Type Aktibong Wrapping Machine Taping Head 1 1 Unit
● Longitudinal Wrapping Machine 1 Unit
● Spit Type Aktibong Wrapping Machine Taping Head 2 1 Unit
● Spit Type Aktibong Wrapping Machine Taping Head 3 1 Unit
● Teleskopiko oven 1 yunit
● Pneumatic sapilitang paglamig tube 1 yunit
● Ø400 Power Wheel Type Belt Capstan 1 Unit
● Ø500 Powered Shaft Type Take-Up Machine 1 Unit
● Diameter gauge 1 yunit
● Inkjet Printer 1 Unit
● Control System 1 Unit

Mga pagtutukoy sa teknikal

Uri ng istraktura	Double-Wheel Pressure Roller Capstan Spit Type Constant Tension Wrapping Machine/Aktibong Wrapping Machine (Patent No. CN114649118A)
Ang angkop na uri ng kawad	Pangunahin na ginagamit para sa Mini-SAS, QSFP high-speed parallel na pares ng mga linya ng paghahatid ng signal, din para sa mga linya ng data, mga linya ng control, mga espesyal na cable, at iba pang pambalot na wire.
Naaangkop na mga materyales	Al, mylar, tanso foil, ptfe, atbp.
Naaangkop na diameter ng wire	Optimum Range: Ø0.2-1.5mm
Pagtukoy ng produkto	Optimum Range: Ø0.250.50-1.63.0mm
Pinakamataas na bilis	MAX3500RPM (walang pag-load), ang aktwal na bilis ng pagsisimula ay nakatakda ayon sa mga kinakailangan sa kawad
Saklaw ng bilis ng wire	1-25m/min, naiiba ang saklaw ng bilis ayon sa uri ng kawad.
Tape reel panlabas na diameter	Optimal Range: Ø180*100
Lapad ng tape	1.5-15mm
Tape reel inner diameter	30/50.8/76 Universal
Pambalot na pitch	2-30mm, setting ng programa
Saklaw ng tensyon	1N-30N/100G-3000G
Pangunahing kapangyarihan ng motor	4.4KW Servo Motion Motor
Pag -taping ng lakas	0.2kw servo motor
Pag -wrap ng pag -igting ng tape	1.8kw servo motor
Take-up power	0.4kw servo gear motor
Kapangyarihan ng pay-off	0.4kw gear motor
Take-up power	0.4kw servo motor
Paikot -ikot na kapangyarihan ng pag -aalis	0.4kW servo motion controller
Haba ng tape	1 reel 3 reels, nang hindi pinuputol ang kawad kapag nagbabago ng reel
Inspeksyon ng tape	Awtomatikong pag -shutdown kapag ang tape ay malapit nang maubos at masira.
Tape pambalot ng amag	Ang panloob na amag ng tape ay naayos sa gitnang conduit, ang panlabas na amag ng wire gabay na gulong ay naayos sa tubo ng imbakan ng tape. Ang parehong mga hulma ay maaaring palawakin at mailipat.
Tape pambalot na kawastuhan	Pitch Tolerance: ± 1%, pagpapaubaya sa pag -igting: ± 1%.
Overlap rate	0-80%, setting ng programa
Pamamahala ng Formula	Ang digital na produksiyon, pag -igting, panlabas na diameter, pitch, s/z, distansya ng hilera, presyon ng hangin, at iba pang data ay maaaring maiimbak sa PLC.
Setting ng tensyon	Ang mga elemento ng tensyon ng pambalot na tape/pay-off/take-up/pambalot ay mga motor ng servo, ang proseso ng SOP ay naka-imbak sa PLC.

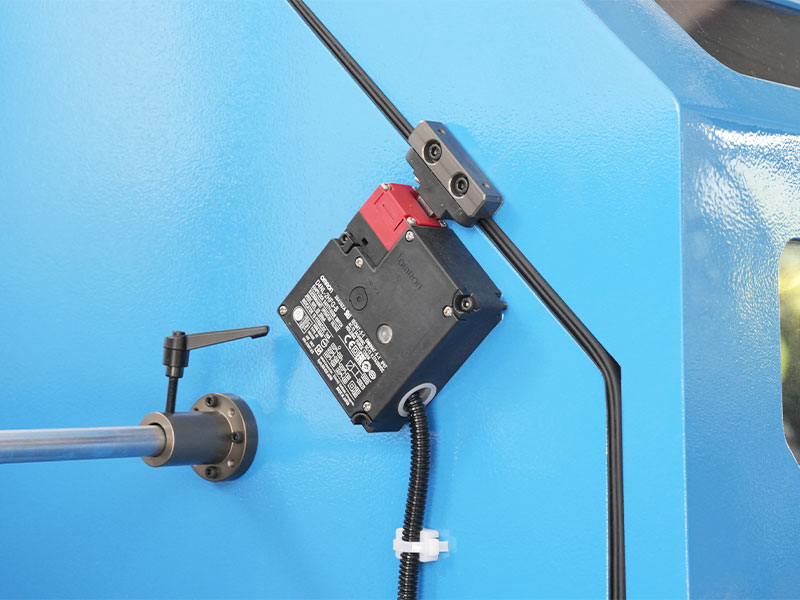

Proteksyon sa kaligtasan	Sumunod sa mga pamantayan ng CE, na may temperatura/panginginig ng boses/ingay/presyon ng awtomatikong pagtuklas at hula.

Mga Tampok ng Produkto

● Mataas na produktibo: Ang umiikot na katawan ay statically balanse at pabago -bagong balanse para sa pagsubok at pagwawasto. Kapag tumatakbo, ang makina ay may maliit na panginginig ng boses at mababang boses. Ang spindle ay hindi bumubuo ng init sa panahon ng pangmatagalang patuloy na operasyon ng high-speed. Mayroon itong mataas na kahusayan sa produksyon at pagiging epektibo sa gastos.

● Matatag na pag -igting: Ang isang double-wheel capstan roller ay ginagamit upang hilahin ang strip sa labas ng reel sa isang pantay na bilis upang maalis ang mga pagbabago sa pag-igting na sanhi ng mga pagbabago sa panlabas na diameter ng tape tray. Ang pag -igting ng pambalot ay nakamit sa pamamagitan ng pagkontrol sa panlabas na diameter ng tapos na cable, iyon ay, mas malaki ang pag -igting, mas maliit ang panlabas na diameter; Ang mas maliit na pag -igting, mas malaki ang panlabas na diameter. Matapos ang double-wheel capstan roller, ang tape ay dumadaan lamang sa dalawang guilding roller na napakalapit sa axis ng sentro ng pag-ikot na direktang balot sa kawad. Samakatuwid, ang iba't ibang mga kadahilanan na nakakaimpluwensya tulad ng sentripugal na puwersa at paglaban ng hangin ay maaaring matanggal, na nagreresulta sa matatag na pag -igting.

● Tumpak na pitch: Ang pagkuha ng pangunahing capstan bilang benchmark ng paggalaw, ang pangunahing capstan, at ang bawat umiikot na frame ay nagpatibay ng isang servo motion controller para sa tumpak na interlocking control ng paggalaw upang ang isang tumpak na pambalot na pitch ay maaaring makuha sa anumang bilis.

● Pag -save ng Labor: Ang isang clamping aparato ay naka -install sa dulo ng wire inlet ng bawat ulo ng pambalot. Ang puwersa ng clamping ay maaaring maiayos nang hindi nasisira ang kawad; Ang kawad ay maaaring bawiin sa reverse direksyon; Pamamahala ng mode ng pagsasaayos, pag-click sa pagkuha ng SOP formula, paghahanda ng pagsisimula ng isang-click, at pagsisimula ng isang pag-click; Huminto at isara kapag ang tape ay nasira/natapos/metered, matalinong kontrol, nagse -save ng lakas -tao.

● Mababang rate ng pagkabigo: Walang singsing ng kolektor, walang carbon brush, maliban sa regular na kapalit ng pagsusuot ng mga bahagi - ang tape na gumagabay sa roller, mababang rate ng pagkabigo.

● Madaling pagpapanatili: Gamit ang control ng profinet bus, mabilis na paghahatid ng signal, mababang pagkagambala, remote fault detection cability. Ang pag -aayos at pagpapanatili ay magagamit kahit na ang makina ay nasa anumang bansa sa mundo, hangga't mayroong isang network ng komunikasyon, kung gayon ang mabilis na mga serbisyo sa pagpapanatili ng remote ay maaaring ibigay.

0

Oras ng pagtatatag
0

Building Area (M²)
0

Bilang ng mga empleyado
0+

Ari -arian ng intelektwal

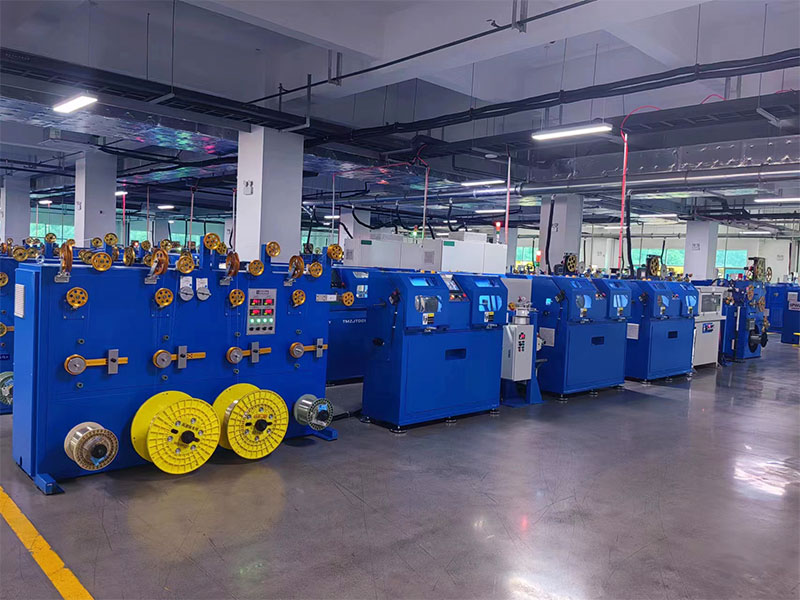

A Mature Factory You Can Count On
