Tatlong servos aktibong uri ng wire taping machine

Tatlong Servos Aktibong Uri ng Taping Machine para sa New-Energy Data Cable

Sa mga nagdaang taon, ang mga bagong sasakyan ng enerhiya ay malakas na binuo, kagalang -galang sa isang makabuluhang pagtaas sa proporsyon ng mga elektronikong aparato sa loob ng mga kotse. Ang kalakaran na ito ay pinapayagan para sa pagdaragdag ng higit pang mga tampok, tulad ng control ng engine, mga sistema ng ABS, safety airbags, AI intelligence, at multimedia electronics, sa gayon pinapahusay ang kaligtasan, ginhawa, katalinuhan, kahusayan ng enerhiya, pagiging maaasahan, at kaginhawaan ng mga sasakyan habang binabawasan ang mga paglabas. Bilang tugon sa kalakaran na ito, ang pagtaas ng mga kahilingan ay inilalagay sa sistema ng bus upang matiyak ang maaasahang paglipat ng data ng komunikasyon sa pagitan ng isang magkakaibang hanay ng mga yunit ng kontrol. Lalo na, ang seguridad ng mga system na kinokontrol sa pamamagitan ng mga sistema ng bus tulad ng controller area network (maaari) o flexray ay mahalaga at dapat matugunan ang mataas na mga pagtutukoy ng pagiging tugma ng electromagnetic. Bilang pangunahing carrier ng mga signal, ang mga wire ng koneksyon ng data ng automotiko ay nangangailangan ng mas mataas na pagganap: mas mabilis na mga rate ng trasmission ng data, deterministic latency, at pagpapaubaya ng kasalanan. Ang mga wire ng data ng automotiko ay nagpatibay ng isang baluktot na pares ng pag-taping na istraktura, na nagpapagana ng mabilis na rate ng paghahatid ng data (maaaring bus: 1 Mbit/s; flexray bus: 10 mbit/s) na may deterministic latency at mataas na pagiging maaasahan. Dahil sa kapal at katigasan ng materyal na kalasag para sa mga wire ng data ng automotiko, mahirap na isagawa ang proseso ng pambalot, na kinakailangan ang paggamit ng isang pambalot na makina na may matatag at kanais -nais na pagganap. Na may higit sa 20 taon ng karanasan sa pagmamanupaktura ng sarili, si Gemwell ay nakatuon sa pag-unlad at pagbabago ng mga pambalot na makina. Sa pamamagitan ng patuloy na pagpapabuti at pag-upgrade, ang Gemwell tatlong servos na aktibong uri ng taping machine para sa bagong enerhiya na cata cable ay naging isang mas mahusay na pagpipilian para sa maraming mga kagalang-galang na kumpanya sa bagong industriya ng wire ng data ng enerhiya. Ang sumusunod na pagsasaayos ay para sa isang karaniwang pag -setup na may isang ulo ng pag -tap, maaaring dagdagan ng mga gumagamit ang bilang ng mga ulo ng pambalot batay sa iba't ibang mga proseso. Ang mga pagtutukoy at uri ng take-up, pay-off, at capstan ay maaari ring ipasadya ayon sa iba't ibang mga kinakailangan sa wire diameter.

Pagtatanong +

PreV：Tatlong servos aktibong uri ng taping machine para sa ultra-fine wire
Susunod：Tatlong servos aktibong uri ng taping machine para sa phase stable cable

Product Details

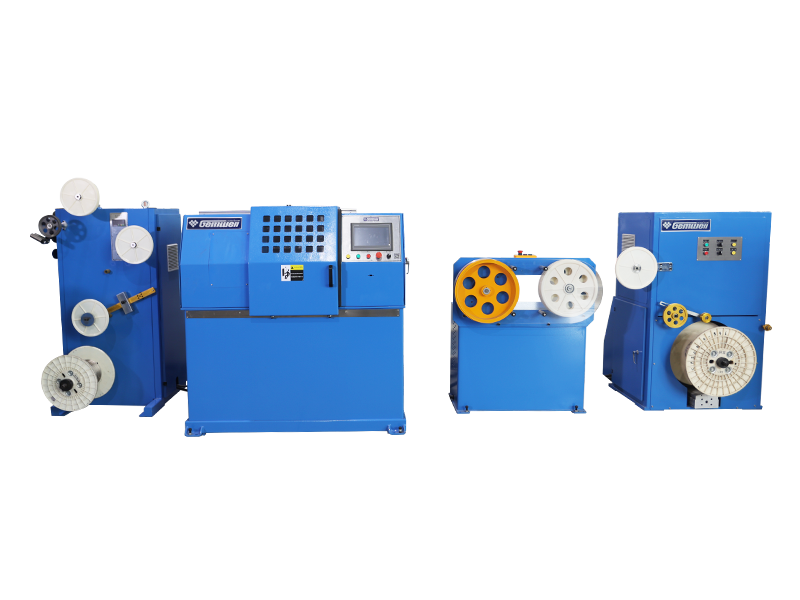

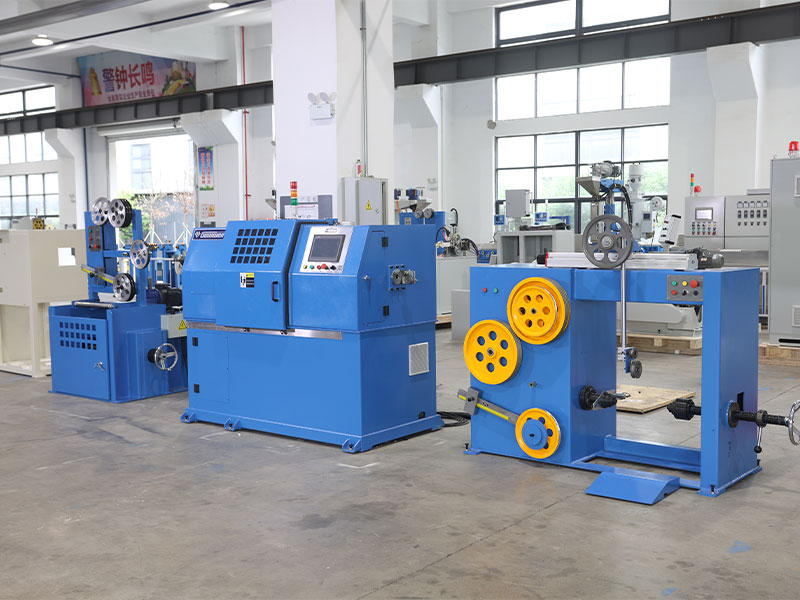

Mga sangkap

● Ø630 Power Pay-Off Stand 1 Unit
● Tension Stand 1 Unit
● Tatlong-Servo Power Wrapping Machine Taping Head 1 Unit
● Ø400 Double wheel capstan 1 unit
● Ø630 Take-up machine 1 unit
● Control System 1 Unit

Mga pagtutukoy sa teknikal

Uri ng istraktura	Tatlong Servo Motion Controller Aktibong Uri ng Patuloy na Tension Wrapping Machine/Power Wrapping Machine (Patent No. 202122403949.4A)
Ang angkop na uri ng kawad	Pangunahin na ginagamit sa mga bagong linya ng data ng enerhiya ng automotive wire, din para sa mga linya ng control, mga espesyal na cable, at iba pang pag -ikot ng wire wrapping at pambalot na tape.
Naaangkop na mga materyales	Al, mylar, tanso foil, ptfe, pi, atbp.
Naaangkop na diameter ng wire	Optimum Range: Ø0.8-4mm
Pagtukoy ng produkto	Optimum Range: Ø1.0-5mm
Pinakamataas na bilis	MAX2000RPM (walang pag-load), ang aktwal na bilis ng pagsisimula ay nakatakda ayon sa mga kinakailangan sa kawad
Saklaw ng bilis ng wire	1-15m/min, naiiba ang saklaw ng bilis ayon sa uri ng kawad.
Tape reel panlabas na diameter	Ang isang nakabalot na turnable ay ginagamit para sa parehong sheet at axial type, O.D. Ø300*Taas 120
Lapad ng tape	3-30mm
Tape reel inner diameter	50.8/76 Universal
Pambalot na pitch	1-30mm, setting ng programa
Saklaw ng tensyon	0.5N-30N/500G-10000G
Pangunahing kapangyarihan ng motor	3KW Servo Motion Motor
Pag -taping ng lakas	1.8kw servo motor
Pag -wrap ng pag -igting ng tape	1.8kw servo motor
Take-up power	0.4kw servo gear motor
Kapangyarihan ng pay-off	0.75kw gear motor
Take-up power	1.3KW Servo Motor Torque mode na paikot -ikot, walang tensyon na mananayaw
Paikot -ikot na kapangyarihan ng pag -aalis	0.4kW servo motion controller
Haba ng tape	400mm, nang hindi pinuputol ang kawad kapag binabago ang reel
Inspeksyon ng tape	Awtomatikong pag -shutdown kapag ang tape ay malapit nang maubos at masira.
Tape pambalot ng amag	Ang panloob na amag ng tape ay naayos sa gitnang conduit, ang panlabas na amag ng wire gabay na gulong ay naayos sa tubo ng imbakan ng tape. Ang parehong mga hulma ay maaaring palawakin at mailipat.
Tape pambalot na kawastuhan	Pitch Tolerance: ± 1%, pagpapaubaya sa pag -igting: ± 1%.
Overlap rate	0-80%, setting ng programa
Pamamahala ng Formula	Ang digital na produksiyon, pag -igting, panlabas na diameter, pitch, s/z, distansya ng hilera, presyon ng hangin, at iba pang data ay maaaring maiimbak sa PLC.
Setting ng tensyon	Ang mga elemento ng tensyon ng pambalot na tape/pay-off/take-up/pambalot ay mga motor ng servo, ang proseso ng SOP ay naka-imbak sa PLC.
Proteksyon sa kaligtasan	Sumunod sa mga pamantayan ng CE, na may temperatura/panginginig ng boses/ingay/presyon ng awtomatikong pagtuklas at hula.

Mga Tampok ng Produkto

● Mataas na produktibo: Ang umiikot na katawan ay statically balanse at pabago -bagong balanse para sa pagsubok at pagwawasto. Kapag tumatakbo, ang makina ay may maliit na panginginig ng boses at isang mababang boses. Ang spindle ay hindi bumubuo ng init sa panahon ng pangmatagalang patuloy na operasyon ng high-speed. Mayroon itong mataas na kahusayan sa produksyon at pagiging epektibo sa gastos.

● Matatag na pag -igting: Ang tatlong servo motor ay nagbibigay ng kapangyarihan ayon sa pagkakabanggit upang tumpak na kontrolin ang paggalaw ng umiikot na frame, tape material tray, at tension dancer.

Ang iba't ibang mga kadahilanan na nakakaimpluwensya tulad ng mga pagbabago sa matrial spool o pad diameter at paglaban ng hangin ay tinanggal, na nagreresulta sa matatag na pag -igting.

● Tumpak na pitch: Ang pagkuha ng pangunahing capstan bilang benchmark ng paggalaw, ang pangunahing capstan, at ang bawat umiikot na frame ay nagpatibay ng isang servo motion controller para sa tumpak na interlocking control ng paggalaw upang ang isang tumpak na pambalot na pitch ay maaaring makuha sa anumang bilis.

● Pag -save ng Labor: Ang isang clamping aparato ay naka -install sa dulo ng wire inlet ng bawat ulo ng pambalot. Ang puwersa ng clamping ay maaaring maiayos nang hindi nasisira ang kawad; Ang kawad ay maaaring bawiin sa reverse direksyon; Pamamahala ng mode ng pagsasaayos, pag-click sa pagkuha ng SOP formula, paghahanda ng pagsisimula ng isang-click, at pagsisimula ng isang pag-click; Huminto at isara kapag ang tape ay nasira/natapos/metered, matalinong kontrol, nagse -save ng lakas -tao.

● Mababang rate ng pagkabigo: Walang singsing ng kolektor, walang carbon brush, maliban sa regular na kapalit ng pagsusuot ng mga bahagi - ang tape na gumagabay sa roller, mababang rate ng pagkabigo.

● Madaling pagpapanatili: Gamit ang control ng profinet bus, mabilis na paghahatid ng signal, mababang pagkagambala, remote fault detection cability. Ang pag -aayos at pagpapanatili ay magagamit kahit na ang makina ay nasa anumang bansa sa mundo, hangga't mayroong isang network ng komunikasyon, kung gayon ang mabilis na mga serbisyo sa pagpapanatili ng remote ay maaaring maibigay.
