Tatlong servos aktibong uri ng wire taping machine

Tatlong servos aktibong uri ng taping machine para sa kahanay na pares ng signal wire

Ang Center Rotary Wrapping ay isang pangunahing pamamaraan sa proseso ng paggawa ng kawad para sa data ng konektor ng Ethernet port na nagpapadala ng wire. Ang materyal na pambalot ay nakabalot sa dalawang insulated core wire at isang ground wire sa isang kahanay na istraktura sa isang high-speed na tumatakbo na taping machine. Ang katatagan ng proseso ng pambalot ay nakakaimpluwensya sa mga kwalipikasyon ng pagsubok ng impedance, pagpapalambing, pagkawala ng pagbalik ng echo, crosstalk, at iba pang mga tagapagpahiwatig ng natapos na wire ng busbar. Ang mga pambalot na machine na may mahusay na pagganap ay hindi lamang makagawa ng mga high-speed na paghahatid ng mga wire na may mas mataas na antas ng dalas ngunit nakamit din ang mas mataas na mga ani ng produksyon, sa gayon tinutukoy ang tier ng pagpoposisyon sa merkado at pagiging mapagkumpitensya sa merkado ng mga tagagawa ng wire. Ang Gemwell ay nakatuon sa teknikal na pananaliksik, pag -unlad, at pagbabago ng mga pambalot na makina mula nang maitatag ito 20 taon na ang nakalilipas. Matapos ang patuloy na pagpapabuti at pag-upgrade, ang Gemwell Three Servos Aktibong Uri ng Taping Machine para sa Parallel Pair Signal Wire ay naging mainam na pagpili ng maraming mga kagalang-galang na kumpanya sa larangan ng paggawa ng mga wire ng paghahatid ng high-speed signal. Ang mga pagtutukoy ng makina ay maaaring ipasadya. Ang sumusunod na pagsasaayos ay isang maginoo na pagsasaayos ng tatlong mga ulo ng pambalot. Ang mga gumagamit ay maaaring dagdagan ang bilang ng mga ulo ng pambalot ayon sa iba't ibang mga pagtutukoy ng cable manufaction. Depende sa iba't ibang mga diametro ng wire, ang mga pagtutukoy at uri ng take-up, pay-off, at capstan machine ay maaari ring ipasadya at mabago.

Pagtatanong +

PreV：Tatlong servos aktibong uri ng taping machine para sa phase stable cable
Susunod：Walang susunod na produkto

Product Details

Mga sangkap

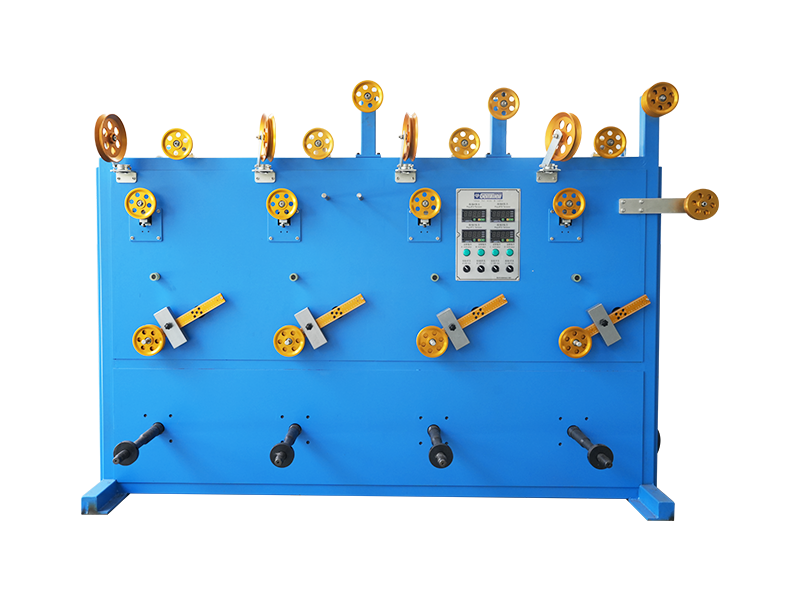

● Ø500 Power Core Wire Pay-Off Stand 2 Unit

● Ø300 Power tanso wire pay-off stand 2 yunit

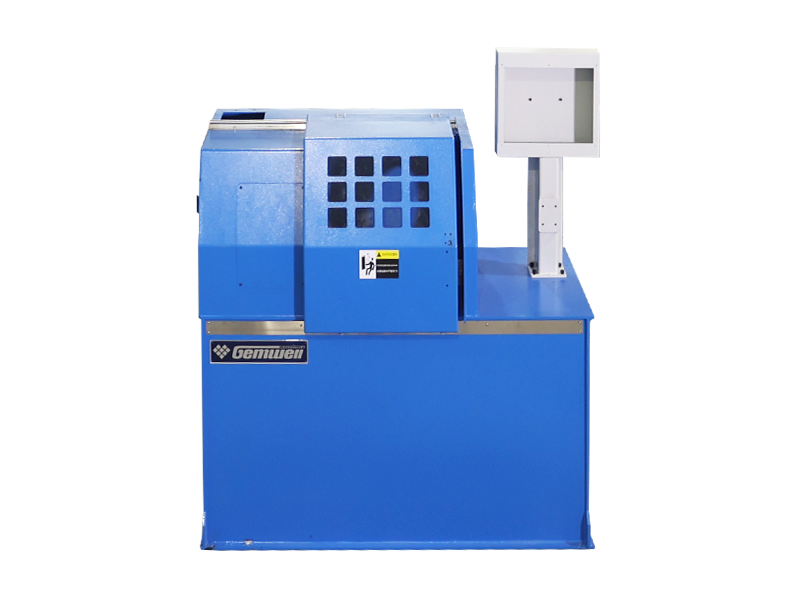

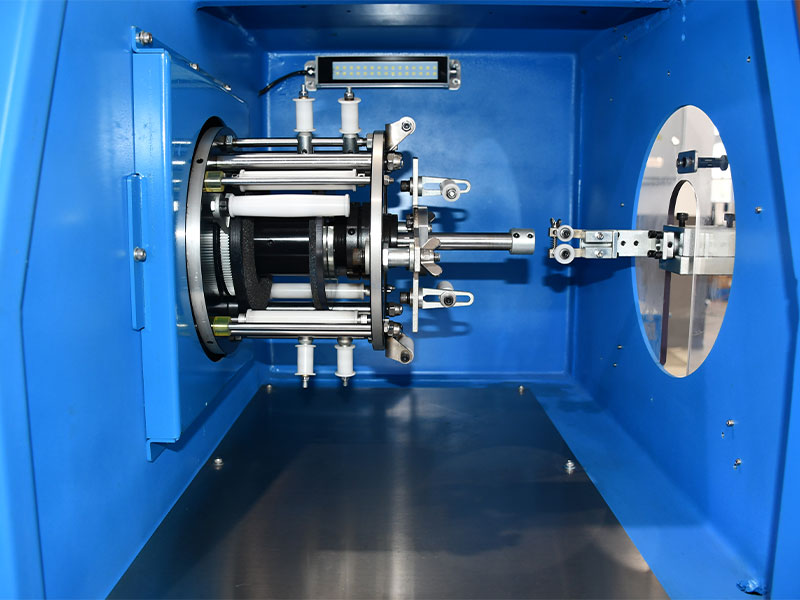

● Tatlong-Servo Power Wrapping Machine Taping Head 1 1 Unit

● Power Trailing Wrapping Machine 1 Unit

● Three-Servo Power Wrapping Machine Taping Head 2 1 Unit

● Three-Servo Power Wrapping Machine Taping Head 3 1 Unit

● Teleskopiko oven 1 yunit

● Pneumatic sapilitang paglamig tube 1 yunit

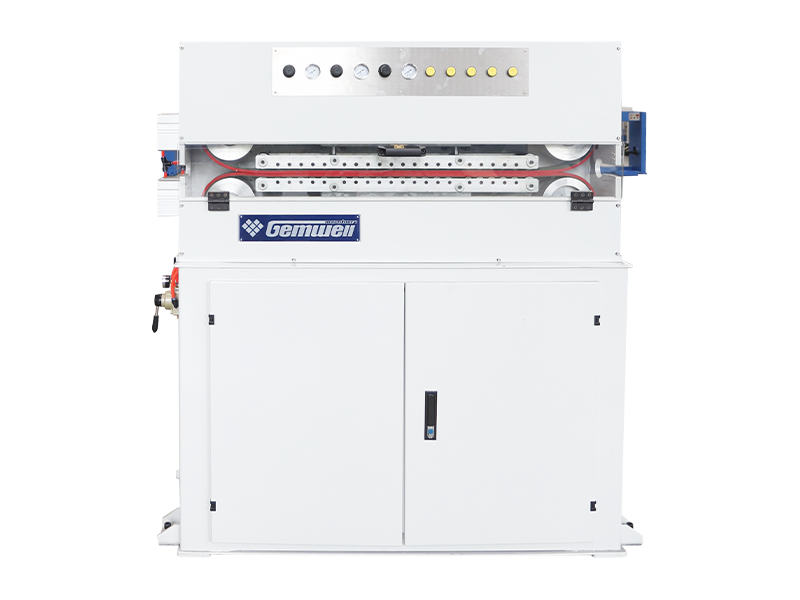

● Ø400 Type Type Belt Capstan 1 Unit

● Ø500 Powered Shaft Row Take-Up 1 Unit

● Diameter Guage 1 Unit

● Inkjet Printer 1 Unit

● Control System 1 Unit

Mga pagtutukoy sa teknikal

Uri ng istraktura	Tatlong Servo Motion Controller Aktibong Uri ng Patuloy na Tension Wrapping Machine/Power Wrapping Machine (Patent No. 202122403949.4A)
Ang angkop na uri ng kawad	Pangunahin na ginagamit para sa Mini-SAS, QSFP high-speed parallel na pares ng mga linya ng paghahatid ng signal, din para sa mga linya ng data, mga linya ng control, mga espesyal na cable, at iba pang pambalot na wire.
Naaangkop na mga materyales	Al, mylar, tanso foil, ptfe, atbp.
Naaangkop na diameter ng wire	Optimum Range: Ø0.4-1.5mm
Pagtukoy ng produkto	Optimum Range: Ø0.51.0-1.63.2mm
Pinakamataas na bilis	MAX2500RPM (walang pag-load), ang aktwal na bilis ng pagsisimula ay nakatakda ayon sa mga kinakailangan sa kawad
Saklaw ng bilis ng wire	1-25m/min, naiiba ang saklaw ng bilis ayon sa uri ng kawad.
Tape reel panlabas na diameter	Optimal Range: O.D. Ø180*Taas 100
Lapad ng tape	1.5-15mm
Tape reel inner diameter	30/50.8/76 Universal
Pambalot na pitch	3-30mm, setting ng programa
Saklaw ng tensyon	1N-30N/100G-3000G
Pangunahing kapangyarihan ng motor	3KW Servo Motion Motor
Pag -taping ng lakas	1.8kw servo motor
Pag -wrap ng pag -igting ng tape	1.3kw servo motor
Take-up power	0.4kw servo gear motor
Kapangyarihan ng pay-off	0.4kw gear motor
Take-up power	0.8kw servo motor metalikang kuwintas na paikot -ikot, walang tensyon na mananayaw
Paikot -ikot na kapangyarihan ng pag -aalis	0.4kW servo motion controller
Haba ng tape	1 reel 3 reels, nang hindi pinuputol ang kawad kapag binabago ang reel
Inspeksyon ng tape	Awtomatikong pag -shutdown kapag ang tape ay malapit nang maubos at masira.
Tape pambalot ng amag	Ang panloob na amag ng tape ay naayos sa gitnang conduit, ang panlabas na amag ng wire gabay na gulong ay naayos sa tubo ng imbakan ng tape. Ang parehong mga hulma ay maaaring palawakin at mailipat.
Tape pambalot na kawastuhan	Pitch Tolerance: ± 1%, pagpapaubaya sa pag -igting: ± 1%.
Overlap rate	0-80%, setting ng programa
Pamamahala ng Formula	Ang digital na produksiyon, pag -igting, panlabas na diameter, pitch, s/z, distansya ng hilera, presyon ng hangin, at iba pang data ay maaaring maiimbak sa PLC.
Setting ng tensyon	Ang mga elemento ng tensyon ng pambalot na tape/pay-off/take-up/pambalot ay mga motor ng servo, ang proseso ng SOP ay naka-imbak sa PLC.
Proteksyon sa kaligtasan	Sumunod sa mga pamantayan ng CE, na may temperatura/panginginig ng boses/ingay/presyon ng awtomatikong pagtuklas at hula.

Mga Tampok ng Produkto

● Mataas na produktibo: Ang umiikot na katawan ay statically balanse at pabago -bagong balanse para sa pagsubok at pagwawasto. Kapag tumatakbo, ang makina ay may maliit na panginginig ng boses at isang mababang boses. Ang spindle ay hindi bumubuo ng init sa panahon ng pangmatagalang patuloy na operasyon ng high-speed. Mayroon itong mataas na kahusayan sa produksyon at pagiging epektibo sa gastos.

● Matatag na pag -igting: Ang tatlong servo motor ay nagbibigay ng kapangyarihan ayon sa pagkakabanggit upang tumpak na kontrolin ang paggalaw ng umiikot na frame, tape material tray, at tension dancer.

Ang iba't ibang mga kadahilanan na nakakaimpluwensya tulad ng mga pagbabago sa materyal na spool o diameter ng pad at paglaban ng hangin ay tinanggal, na nagreresulta sa matatag na pag -igting.

● Tumpak na pitch: Ang pagkuha ng pangunahing capstan bilang benchmark ng paggalaw, ang pangunahing capstan, at ang bawat umiikot na frame ay nagpatibay ng isang servo motion controller para sa tumpak na interlocking control ng paggalaw upang ang isang tumpak na pambalot na pitch ay maaaring makuha sa anumang bilis.

● Pag -save ng Labor: Ang isang clamping aparato ay naka -install sa dulo ng wire inlet ng bawat ulo ng pambalot. Ang puwersa ng clamping ay maaaring maiayos nang hindi nasisira ang kawad; Ang kawad ay maaaring bawiin sa reverse direksyon; Pamamahala ng mode ng pagsasaayos, pag-click sa pagkuha ng SOP formula, paghahanda ng pagsisimula ng isang-click, at pagsisimula ng isang pag-click; Huminto at isara kapag ang tape ay nasira/natapos/metered, matalinong kontrol, nagse -save ng lakas -tao.

● Mababang rate ng pagkabigo: Walang singsing ng kolektor, walang carbon brush, maliban sa regular na kapalit ng pagsusuot ng mga bahagi ng tape na gumagabay sa roller, mababang rate ng pagkabigo.

● Madaling pagpapanatili: Gamit ang control ng profinet bus, mabilis na paghahatid ng signal, mababang pagkagambala, remote fault detection cability. Ang pag -aayos at pagpapanatili ay magagamit kahit na kung ang makina ay nasa anumang bansa sa mundo, hangga't mayroong isang network ng komunikasyon, kung gayon ang mabilis na mga serbisyo sa pagpapanatili ng remote ay maaaring maibigay.

0

Oras ng pagtatatag
0

Building Area (M²)
0

Bilang ng mga empleyado
0+

Ari -arian ng intelektwal

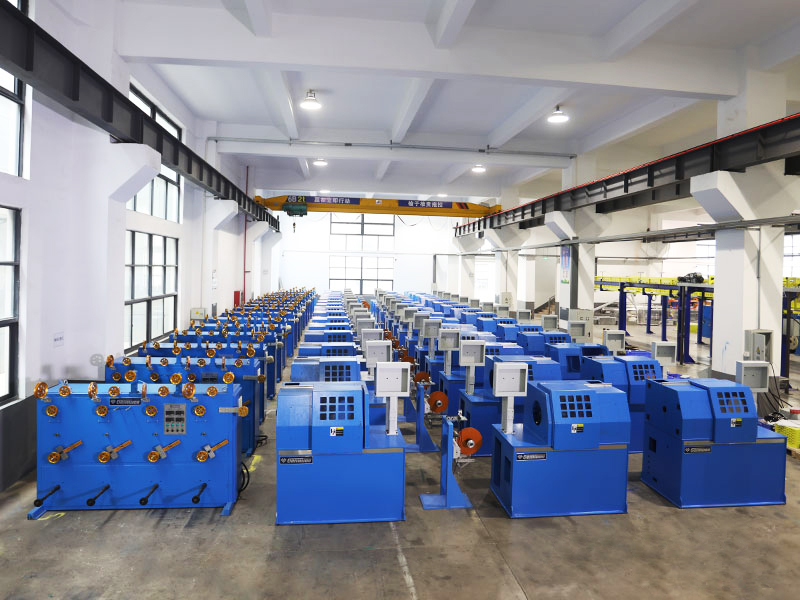

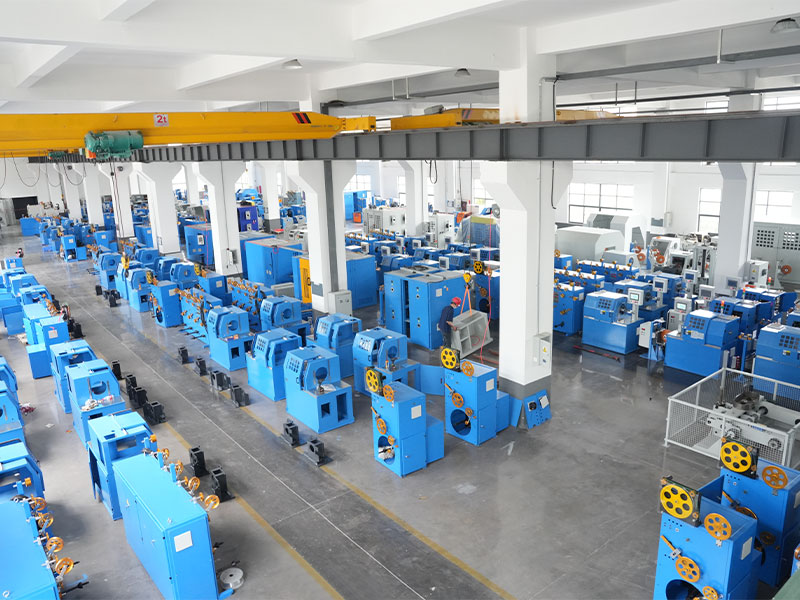

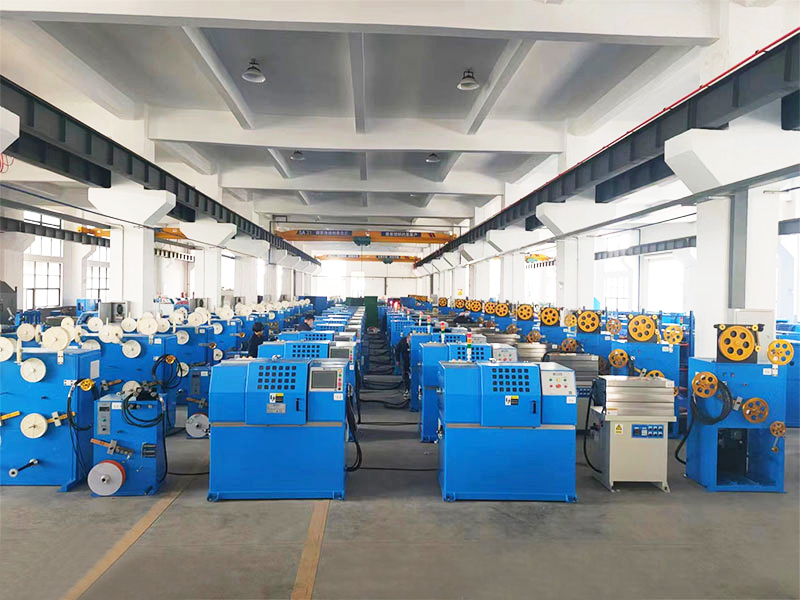

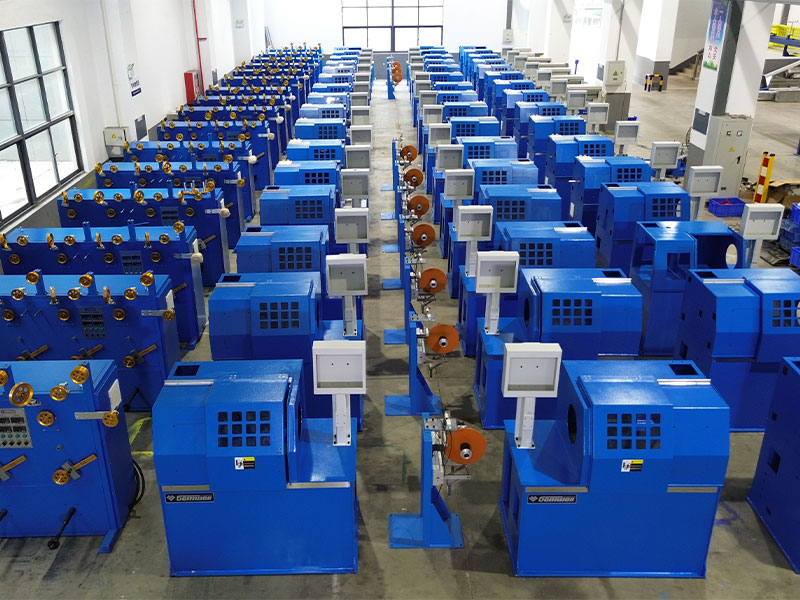

A Mature Factory You Can Count On
