Pinagsamang uri ng back twist pares twisting machine para sa network cable Manufacturers

Ibalik ang listahan
Bumalik ang twist na pares ng twisting machine para sa network cable

Pinagsamang uri ng back twist pares twisting machine para sa network cable

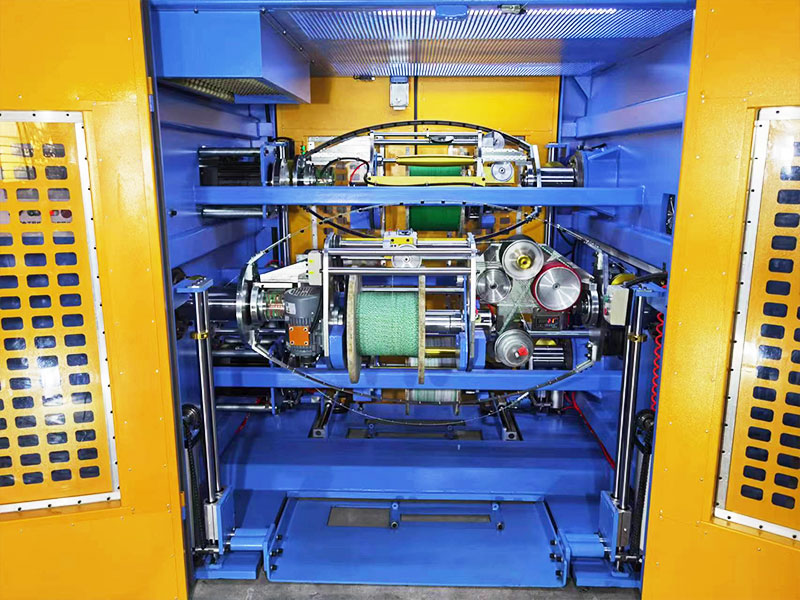

Sa proseso ng core wire pares twisting, ang katumpakan ng pitch at ang higpit ng ipinares-wire ay napakahalaga, na may makabuluhang epekto sa mga de-koryenteng at pisikal na mga katangian ng tapos na cable. Ang makina na ito ay nilagyan ng isang independiyenteng capstan wheel sa loob ng umiikot na anggulo ng bow ng pangunahing bahagi ng twisting. Ang lakas ng motor ng capstan wheel ay ipinadala mula sa labas ng bow bow sa loob sa pamamagitan ng mekanikal na paghahatid sa umiikot na pangunahing baras, pag -iwas sa hindi maaasahang mga kadahilanan na dulot ng tradisyonal na paghahatid ng uri ng brush ng carbon. Bilang karagdagan, ang motor ng capstan at ang anggulo ng bow na umiikot na motor ay nagpapatakbo nang magkakasabay sa pamamagitan ng kontrol ng elektrikal na interlock, sa gayon nakamit ang hindi matatag na kontrol ng elektronikong pitch. Ang twisting pitch ay maaaring itakda nang digital at nabuo nang wasto at tumpak. Bilang karagdagan, ang back twisting pay-off ay nagpatibay ng umiikot na istraktura ng bow bow, na nagbabago sa tradisyonal na pag-ikot ng pasibo at panlabas na stranding na puwersa sa aktibong pag-ikot at stranding ng dalawang pangunahing mga wire sa ilalim ng pinagsamang pagkilos ng back twisting at ang twisting force. Ang panloob na stress ng torsion at ang panlabas na stress ng pag -twist ay kanselahin ang bawat isa, upang ang pag -ikot ng stress ng baluktot na produkto mula sa loob hanggang sa labas ay nagwawasak sa bawat isa hanggang sa zero. Pagkatapos ng pag -twist, ang dalawang pangunahing mga wire ay magkasya nang mahigpit nang walang mga gaps, at natural na tuwid at walang rebounding force. Ang pagpapanatili ng matatag na pisikal na istraktura ay maaaring humantong sa matatag na pagganap ng elektrikal.

Pagtatanong +
PreV：Split type back twist pares twisting machine para sa network cable
Susunod：Walang susunod na produkto
Product Details

Mga sangkap

● Ø500 Horizontal Upper-and-Lower Double-Reel Portal Cradle Shaftless Pay-Off 2 Unit
● Bumalik twist payoff stand 2 unit
● Ø500 Double Pitch Constant tension Pair Twister 1 Unit
● Control System 1 Unit
● Ang mga kagamitan sa peripheral auxiliary ay maaaring ipasadya.


Mga pagtutukoy sa teknikal

Istraktura ng pay-off Pahalang na pang-itaas-at-mababang dobleng reel portal cradle shaftless pay-off, stranding bow double pitch back twist pay-off.
Take-up na istraktura Pahalang na portal cradle shaftless take-up, stranding bow double pitch pares twisting.

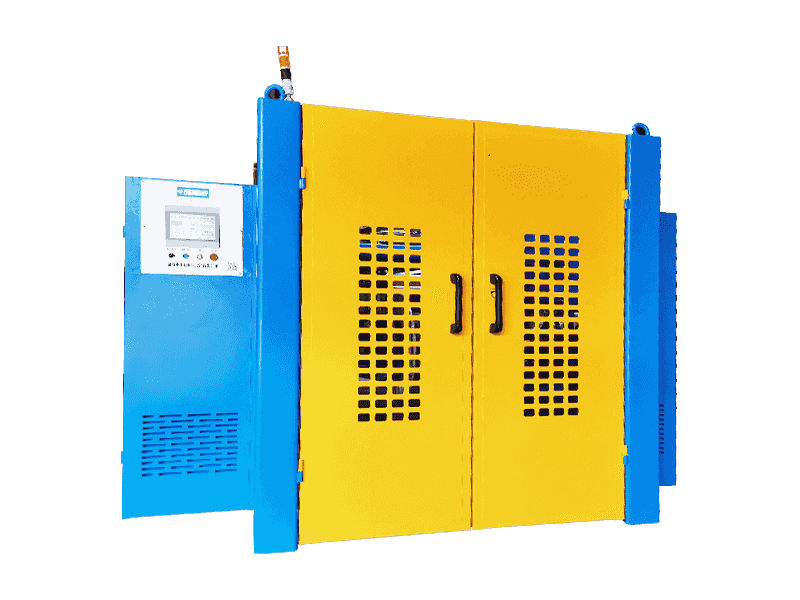

Pangkalahatang istraktura ng makina Ang back twist pay-off at stranding take-up ay nakaayos pabalik-sa-likod, na may isang pinagsamang istraktura. Parehong pay-off at take-up side ay nilagyan ng mga pintuan para sa reel pay-off at take-up operations.
Ang angkop na uri ng kawad Pangunahin na ginagamit para sa LAN cable CAT5, CAT5E, CAT6A, CAT7, CAT8, at iba pang mga wire, ngunit din para sa iba pang mga wire ng paghahatid ng signal na nangangailangan ng pagsubok sa elektrikal.
Pagtukoy ng Core Wire Saklaw: Ø0.6-2.0mm, lampas sa saklaw na ito, ay maaaring ipasadya
Panlabas na diameter ng stranded wire Saklaw: Ø1.2-4.0mm, lampas sa saklaw na ito ay maaaring ipasadya.
Stranding mamatay Ang karaniwang laki ng amag na OD ay 25
Bumalik na paraan ng twist Makamit ang twisting o pre-twisting, twisting ay nangangahulugan na ang mga busog ng payoff machine at ang pares ng twist ay umiikot sa kabaligtaran ng mga direksyon; Ang pre-twisting ay tumutukoy sa parehong umiikot na direksyon ng pay-off machine at pares twist, at maaaring mapili sa touch screen.
Twisting/pre-twisting ratio 0-120%, patuloy at hindi maayos na nababagay, na itinakda sa touch screen, Awtomatikong kontrol ng PLC, awtomatikong pagsubaybay sa bilis ng pag-twist/back twisting.
Direksyon ng stranding S/z
Bilis ng pag-ikot ng pay-off Ang aktwal na bilis ng pagsisimula ay nakatakda ayon sa mga kinakailangan ng iba't ibang mga marka ng kawad, na may maximum na 2000 rpm/4000 TPM (walang pag -load).
Take-up Speed ​​Speed Ang aktwal na bilis ng pagsisimula ay nakatakda ayon sa mga kinakailangan ng iba't ibang mga marka ng kawad, na may maximum na 2000 rpm/4000 TPM (walang pag -load).
Saklaw ng bilis ng wire Ang pormula para sa pagkalkula ng bilis ng linya: bilis ng bow-twister x 2 x pitch / 1000 = m / min. Ang maximum na limitasyon ng bilis ay 100 m/min.
Wire baluktot na pitch Saklaw ng Optimal: 5.0-50.0mm, tumpak sa isang lugar na desimal, na may patuloy na nababagay na antas, mapipili sa touchscreen.
Katumpakan ng pitch Ang katumpakan ng pitch ± 0.3mm sa panahon ng nakapirming bilis ng paggawa, ± 0.5mm sa panahon ng pagsisimula/pag-shutdown.
Stranding bow material Ang karaniwang materyal na ginamit ay isang 65mn steel strip na may ceramic eyelets, na maaaring ipasadya sa isang carbon fiber lightweight bow.
Pay-off bow power Ang karaniwang pagsasaayos ay isang 2-5.5kW Inverter motor na maaari ring ipasadya para sa mga servo motor.
Take-up bow power Ang karaniwang pagsasaayos ay isang 3.7kW inverter motor, na maaari ring ipasadya para sa isang servo motor.
Stranding bow braking Electromagnetic preno
Uri ng capstan Ang isang double wheel capstan ay binuo sa portal duyan na tumagal
Diameter ng gulong ng capstan Ø185, 5-groove na goma na pinahiran na aluminyo capstan roller 5-groove split aluminyo driven roller.
Kapangyarihan ng capstan Ang karaniwang pagsasaayos ay isang 1.5kW inverter motor, na maaari ring ipasadya para sa isang servo motor.
Pagtukoy sa Pay-Off Model Ø500, katugma sa Ø400, mga gulong ng tool ng ABS.
Take-up specification Ang Model Ø500 ay katugma sa Ø400. Mga gulong ng tool ng ABS
Ang panloob na butas ng reel Ang pamantayan ay Ø56mm, ang iba pang mga sukat ay maaaring ipasadya.
Reel Spindle Lift Elektronikong pag -angat, pag -load ng skateboard, at pag -load ng spool.
Paraan ng paghigpit ng reel Napakahusay na nababanat na cylinder Assembly na masikip spool, masikip na puwersa> 200kg, na may proteksyon sa sarili na proteksyon, pneumatic release spool
Reel Naglo -load ng Timbang MAX300KG
Pay-Off Reel Power Ang karaniwang pagsasaayos ay isang 2-0.75kW gear reducer motor, na maaari ring ipasadya para sa isang servo motor.
Take-up reel power Ang karaniwang pagsasaayos ay isang 0.75kW gear reducer motor, na maaari ring ipasadya para sa isang servo motor.
Pag-aayos ng posisyon ng kawad Ang pamantayan ay 30 makintab na rod traverse shaft unit, na maaaring ipasadya para sa mga hilera ng servo motion controller.
Lakas ng pag -aayos ng wire Ang 0.2kW servo motion controller ay maaaring ipasadya.
Pay-off material run-out detection Alarma at awtomatikong paghinto kapag ang core wire ay malapit nang maubusan/alarma at awtomatikong paghinto kapag nasira ang kawad.

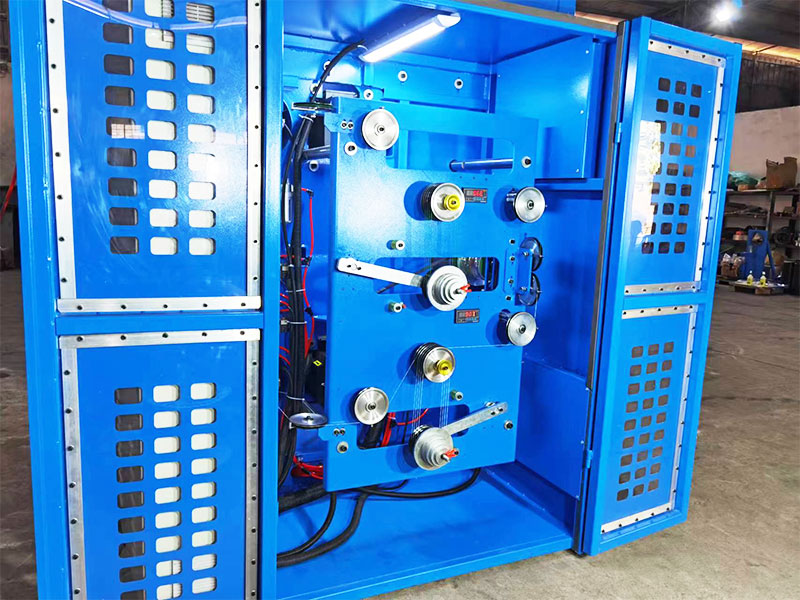

Tension-type Ang pamantayan ay upang ayusin ang pag-igting sa pamamagitan ng paglipat o pagdaragdag ng mga timbang ng pagbabalanse, kinokontrol ng PID ang bilis ng pay-off o take-up o ipasadya ito upang ayusin ang pag-igting sa isang servo motor.
Saklaw ng pag-igting ng pay-off 3N-30N/0.3KG-3KG/300G-3000G
Take-up Tension Range 5N-50N/0.5kg-5kg/500G-5000G
Kawastuhan ng pag -igting ± 25g
Display ng tensyon Uri ng komunikasyon digital display pressure sensor, pag -igting overrun alarm, at awtomatikong pag -shutdown.
Pamamahala ng Formula Ang isang pasadyang sistema ng pamamahala ng pagbabalangkas ay nagbibigay -daan sa mga data tulad ng pag -igting, temperatura, extrinsic diameter, pitch, s/z, wire na paikot -ikot na distansya, at barometric pressure na pakainin sa PLC, pagsuporta sa pagkolekta ng data at pag -import para sa digital na produksyon.
Proteksyon sa kaligtasan Ang awtomatikong pagtuklas at hula ng temperatura /panginginig ng boses /ingay /presyon ay maaaring ipasadya ayon sa disenyo ng pamantayang CE /CSA /UL.
Spark Detection Maaaring ipasadya upang magdagdag ng isang spark tester
Mga Pamantayan sa Kapangyarihan Ang pamantayan ay 3-phase 380V/50Hz at ang power supply ay maaaring ipasadya para sa iba't ibang mga bansa at rehiyon.
Matalinong software Napapasadya upang magdagdag ng "pinakamahusay na bilis ng produksyon ng awtomatikong pagtutugma ng function" na software, upang makamit ang kahusayan ng produksyon at kalidad ng produkto nang sabay.
Core wire over-oil na aparato Ang isang pangunahing aparato ng oiling ng wire ay maaaring ipasadya at idinagdag. Ang insulating core wire ay pinahiran ng isang pabagu -bago ng lubricating langis upang mabawasan ang alitan sa panahon ng wire pares twisting.




Mga Tampok ng Produkto

● Mabilis na bilis: Ang kahon ng spindle ay stress-relieved at pinagsama, ito ay matibay at hindi deformed. Ang umiikot na stranding bow bow ay statically balanse at pabago -bagong balanse para sa pagsubok at pagwawasto. Mayroon itong maliit na panginginig ng boses at mababang ingay. Ang spindle ay hindi bumubuo ng init sa panahon ng pangmatagalang patuloy na mataas na bilis ng operasyon, at ang bilis ng pag-ikot ng spindle ay mabilis.

● Mas kaunting puwang na nasakop: Pinagtibay nito ang isang pinagsamang istraktura, na nakakatipid ng higit sa 50% ng trabaho kumpara sa tradisyonal na split-type back twist pares twisting machine.

● Matatag na pag -igting: Ang motor ng servo ay maaaring ipasadya bilang elemento ng pag -igting. Matapos itakda ang kabuuang pag-igting ng pag-igting, ang pag-igting ng pay-off ng dalawang pangunahing mga wire ay matalinong kinakalkula, at ang bilis ng pay-off at take-up ay tiyak na kinokontrol ng servo motion controller, sa gayon nakamit ang matatag na pag-igting.

● Tumpak na pitch: Ang mundo ng eksklusibo na "mekanismo ng paghahatid ng katumpakan ng panlabas na kapangyarihan at panloob na capstan", ay nagpapadala ng kapangyarihan ng motor sa labas ng bow ng anggulo sa gulong ng capstan sa loob ng bow ng anggulo sa pamamagitan ng isang kumplikadong mekanismo ng paghahatid ng mekanikal. Gamit ang pangunahing capstan bilang benchmark ng paggalaw, magpatibay ng mga controller ng paggalaw ng servo para sa parehong twisting anggulo bow at ang pangunahing capstan upang magsagawa ng tumpak na kontrol sa paggalaw ng chain, at makakuha ng tumpak na pitch sa anumang bilis.

● Pag -save ng Labor: Nilagyan ng isang nababaluktot na threader, maaaring maayos na mag -transit sa pamamagitan ng pag -on ng node ng anggulo bow, at ang threading ay maaaring makumpleto sa 1 minuto. Ang wire ay maaaring bawiin sa reverse direksyon gamit ang control panel, pag -save ng paggawa.

● Matalino: Pamamahala ng mode ng pamamahagi, isang-click na pagkuha ng recipe ng recipe, isang-click na paghahanda ng pagsisimula, pagsisimula ng isang-click; Dynamic Feedback ng Twisting Pitch, Back Twisting Ratio, Fault Detection/Disconnection Detection/Stop Kapag umabot ang Meter, Intelligent Control Panel

● Mababang rate ng pagkabigo: Ang mga sangkap na kontrol ng elektrikal sa stranding bow bow ay lahat ay naka-install sa duyan, at ang lahat ng mga signal ay sarado-loop na electrically na kinokontrol sa loob ng stranded bow. Ang singsing ng kolektor ng carbon brush ay nagbibigay lamang ng lakas ng three-phase sa loob ng stranding bow bow nang walang ransmitting signal upang maiwasan ang hindi magandang pakikipag-ugnay, pagkagambala, at mababang rate ng pagkabigo.

● Madaling pagpapanatili: Ang mga customer sa labas ng Tsina ay maaaring ipasadya upang makuha ang control ng profinet bus, na nagsisiguro ng mabilis na paghahatid ng signal at mababang pagkagambala.

Ang pag -aayos at pagpapanatili ay magagamit anuman ang lokasyon ng makina sa anumang bansa o rehiyon sa buong mundo, hangga't mayroong isang network ng komunikasyon, kung gayon ang malayong pagkakamali sa pagtuklas, pag -aayos, at mga serbisyo sa pagpapanatili ay maaaring mabilis na maibigay.
