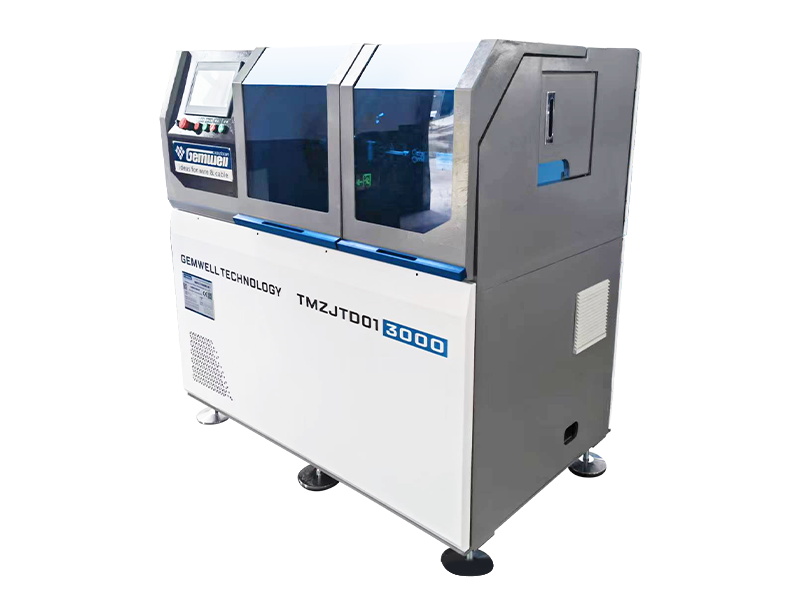

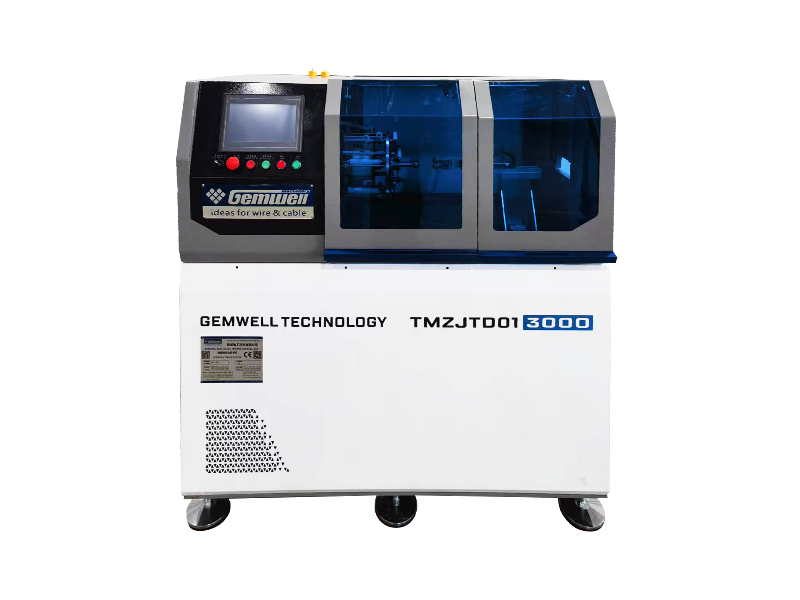

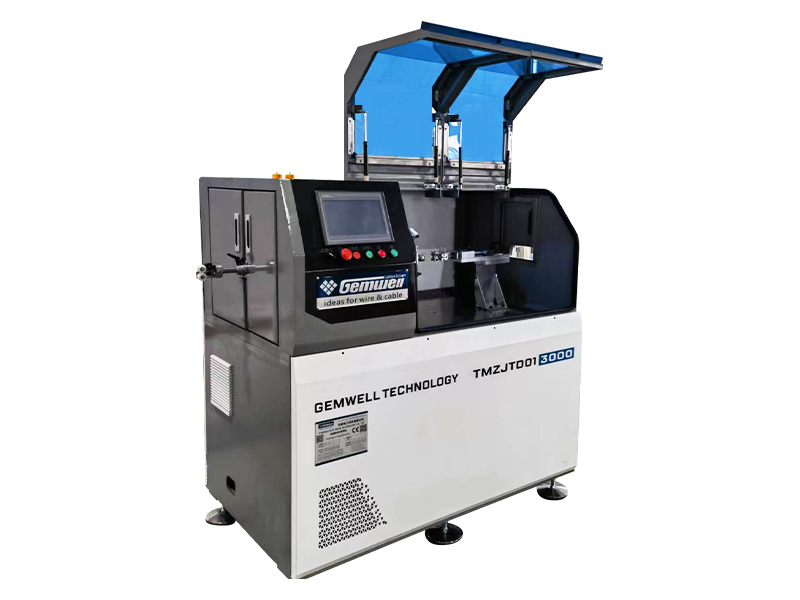

Tatlong servos aktibong uri ng wire taping machine

Tatlong servos aktibong uri ng taping machine para sa ultra-fine wire

Ang mga wire ng ultra-fine ay ginagamit sa iba't ibang mga patlang, tulad ng mga mobile phone, laptop, iPads, medikal, militar, aerospace, micro-coaxial line at iba pa. Kapag nagsasagawa ng pambalot na paggawa at pambalot ng materyal na tape papunta sa panlabas na ibabaw ng materyal ng conductor, ang proseso ng pambalot ay nangangailangan ng sobrang mababang pag -igting. Ang katatagan ng pag -tap ng pitch, pag -igting ng tape, pag -igting ng core wire ay lubos na naiambag sa kwalipikasyon ng impedance ng cable, pagpapalambing, pagkawala ng pagbabalik at ilang iba pang mga index ng pagsubok. Ang mga pambalot na makina na may kanais-nais na pagganap ay hindi lamang makagawa ng mataas na kalidad na ultra-fine wire, ngunit nakamit din ang mas mataas na ani ng produksyon, sa gayon tinutukoy ang tier ng pagpoposisyon sa merkado at pagiging mapagkumpitensya sa merkado ng mga tagagawa ng wire. Sa nakalipas na 20 taon, si Gemwell ay nakatuon sa pananaliksik at pagbabago ng mga pambalot na makina. Sa pamamagitan ng patuloy na pagpapabuti at pag-upgrade, ang Gemwell tatlong servos aktibong uri ng taping machine para sa ultra-fine wire ay lumitaw bilang isang mas mahusay na pagpipilian para sa pagpapalit ng tradisyonal na mga modelo ng pambalot na makina at proseso. Ang sumusunod na pagsasaayos ay para sa isang karaniwang pag -setup ng dalawang ulo ng pag -tap. Ang mga gumagamit ay maaaring dagdagan o bawasan ang bilang ng mga ulo ng pambalot ayon sa iba't ibang mga proseso ng pagmamanupaktura ng cable. Ang mga pagtutukoy at uri ng take-up, pay-off, at capstan ay maaari ring ipasadya at mabago ayon sa iba't ibang mga pagtutukoy ng wire diameter.

Pagtatanong +

PreV：Walang nakaraang produkto
Susunod：Tatlong Servos Aktibong Uri ng Taping Machine para sa New-Energy Data Cable

Product Details

Mga sangkap

● Ø300 Power Pay-Off Stand 1 Unit
● Tension Stand 1 Unit

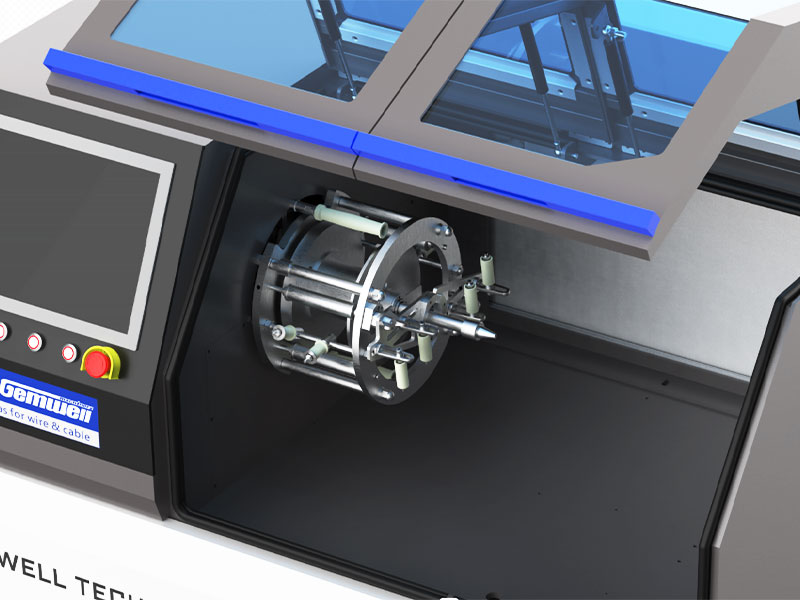

● Tatlong-Servo Power Wrapping Machine Taping Head 1 1 Unit
● Three-Servo Power Wrapping Machine Taping Head 2 1 Unit
● Ø300 Type Type Belt Capstan 1 Unit
● Spark Tester 1 Unit
● Ø300 SHAFT TYPE Take-Up Machine 1 Unit
● Control System 1 Unit

Mga pagtutukoy sa teknikal

Uri ng istraktura	Tatlong Servo Motion Controller Aktibong Uri ng Patuloy na Tension Wrapping Machine/Power Wrapping Machine (Patent No. 202122403949.4A)
Ang angkop na uri ng kawad	Angkop para sa mga linya ng paghahatid ng high-speed, mga linya ng coaxial, mga linya ng control, mga espesyal na cable at iba pang pag-ikot ng wire na paikot-ikot at pambalot na tape.
Naaangkop na mga materyales	Al, mylar, tanso foil, ptfe atbp.
Naaangkop na diameter ng wire	Optimum Range: Ø0.2-1.5mm
Pagtukoy ng produkto	Optimum Range: Ø0.3-2.0mm
Pinakamataas na bilis	MAX2500RPM (walang pag-load), ang aktwal na bilis ng pagsisimula ay nakatakda ayon sa mga kinakailangan sa kawad
Saklaw ng bilis ng wire	0.5-10m/min, ang saklaw ng bilis ay naiiba ayon sa uri ng kawad.
Tape reel panlabas na diameter	Optimal Range: Ø100*100
Lapad ng tape	1.5-15mm
Tape reel inner diameter	25.4
Pambalot na pitch	0.5-10mm, setting ng programa
Saklaw ng tensyon	0.5N-30N/50G-3000G
Pangunahing kapangyarihan ng motor	1.8kw servo motor motor
Pag -taping ng lakas	1.3kw servo motor
Pag -wrap ng pag -igting ng tape	0.4kw servo motor
Take-up power	400 wheel belt type capstan, 0.4kw servo gear motor
Kapangyarihan ng pay-off	0.4kw gear motor
Take-up power	0.8kw servo motor
Paikot -ikot na kapangyarihan ng pag -aalis	0.4kW servo motion controller
Haba ng tape	300mm, nang hindi pinuputol ang kawad kapag nagbabago ng reel
Inspeksyon ng tape	Awtomatikong pag -shutdown kapag ang tape ay malapit nang maubos at masira.
Tape pambalot ng amag	Ang panloob na amag ng tape ay naayos sa gitnang conduit, ang panlabas na amag ng wire gabay na gulong ay naayos sa tubo ng imbakan ng tape. Ang parehong mga hulma ay maaaring palawakin at mailipat.
Tape pambalot na kawastuhan	Pitch Tolerance: ± 1%, pagpapaubaya sa pag -igting: ± 1%.
Overlap rate	0-80%, setting ng programa
Pamamahala ng Formula	Ang digital na produksiyon, pag -igting, panlabas na diameter, pitch, s/z, distansya ng hilera, presyon ng hangin at iba pang data ay maaaring maiimbak sa PLC.
Setting ng tensyon	Ang mga elemento ng tensyon ng pambalot na tape/pay-off/take-up/pambalot ay mga motor ng servo, ang proseso ng SOP ay naka-imbak sa PLC.
Proteksyon sa kaligtasan	Sumunod sa pamantayan ng CE, na may temperatura/panginginig ng boses/ingay/presyon na awtomatikong pagtuklas at hula.

Mga Tampok ng Produkto

● Mataas na produktibo: Ang umiikot na katawan ay statically balanse at pabago -bagong balanse para sa pagsubok at pagwawasto. Kapag tumatakbo, ang makina ay may maliit na panginginig ng boses at isang mababang boses. Ang spindle ay hindi bumubuo ng init sa panahon ng pangmatagalang patuloy na operasyon ng high-speed. Mayroon itong mataas na kahusayan sa produksyon at pagiging epektibo sa gastos.

● Matatag na pag -igting: Ang tatlong servo motor ay nagbibigay ng kapangyarihan ayon sa pagkakabanggit upang tumpak na kontrolin ang paggalaw ng umiikot na frame, tape material tray, at tension dancer.

Ang iba't ibang mga kadahilanan na nakakaimpluwensya tulad ng mga pagbabago sa matrial spool o pad diameter at paglaban ng hangin ay tinanggal, na nagreresulta sa matatag na pag -igting.

● Tumpak na pitch: Ang pagkuha ng pangunahing capstan bilang benchmark ng paggalaw, ang pangunahing capstan, at ang bawat umiikot na frame ay nagpatibay ng isang servo motion controller para sa tumpak na interlocking control ng paggalaw upang ang isang tumpak na pambalot na pitch ay maaaring makuha sa anumang bilis.

● Pag -save ng Labor: Ang isang clamping aparato ay naka -install sa dulo ng wire inlet ng bawat ulo ng pambalot. Ang puwersa ng clamping ay maaaring maiayos nang hindi nasisira ang kawad; Ang kawad ay maaaring bawiin sa reverse direksyon; Pamamahala ng mode ng pagsasaayos, pag-click sa pagkuha ng SOP formula, paghahanda ng pagsisimula ng isang-click, at pagsisimula ng isang pag-click; Huminto at isara kapag ang tape ay nasira/natapos/metered, matalinong kontrol, nagse -save ng lakas -tao.

● Mababang rate ng pagkabigo: Walang singsing ng kolektor, walang carbon brush, maliban sa regular na kapalit ng pagsusuot ng mga bahagi - ang tape na gumagabay sa roller, mababang rate ng pagkabigo.

● Madaling pagpapanatili: Gamit ang control ng profinet bus, mabilis na paghahatid ng signal, mababang pagkagambala, remote fault detection cability. Ang pag -aayos at pagpapanatili ay magagamit kahit na ang makina ay nasa anumang bansa sa mundo, hangga't mayroong isang network ng komunikasyon, kung gayon ang mabilis na mga serbisyo sa pagpapanatili ng remote ay maaaring maibigay.
