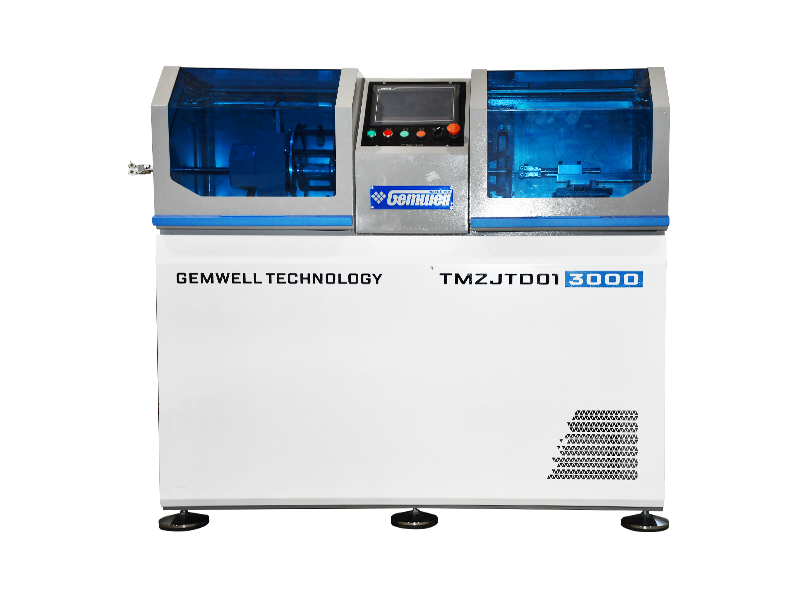

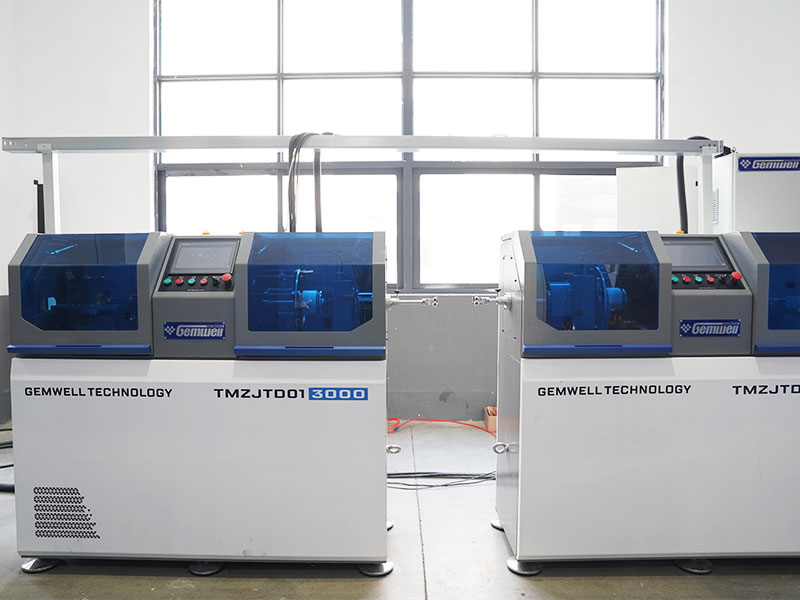

Servo Spit Active Type Wire Taping Machine

Servo Spit Active Type Taping Machine para sa ultra-fine wire

Ang mga wire ng ultra-fine ay ginagamit sa iba't ibang mga patlang, tulad ng mga mobile phone, laptop, iPads, medikal, militar, aerospace, micro-coaxial line at iba pa. Kapag nagsasagawa ng pambalot na paggawa at pambalot ng materyal na tape papunta sa panlabas na ibabaw ng materyal ng conductor, ang proseso ng pambalot ay nangangailangan ng sobrang mababang pag -igting. Ang katatagan ng pag -tap ng pitch, pag -igting ng tape, pag -igting ng core wire ay lubos na naiambag sa kwalipikasyon ng impedance ng cable, pagpapalambing, pagkawala ng pagbabalik at ilang iba pang mga index ng pagsubok. Ang mga pambalot na machine na may mahusay na pagganap ay hindi lamang makagawa ng mataas na kalidad na ultra-fine wire, ngunit nakamit din ang mas mataas na ani ng produksyon, sa gayon tinutukoy ang pagpoposisyon sa merkado at pagiging mapagkumpitensya sa merkado ng mga tagagawa ng kawad. Sa nakalipas na 20 taon, si Gemwell ay nakatuon sa pananaliksik at pagbabago ng mga pambalot na makina. Sa pamamagitan ng patuloy na pagpapabuti at pag-upgrade, ang Gemwell Servo Spit Active Type Taping Machine para sa ultra-fine wire ay lumitaw bilang isang mas mahusay na pagpipilian para sa pagpapalit ng tradisyonal na mga modelo ng pambalot na makina at proseso. Ang sumusunod na pagsasaayos ay para sa isang karaniwang pag -setup ng dalawang ulo ng pag -tap. Ang mga gumagamit ay maaaring dagdagan o bawasan ang bilang ng mga ulo ng pambalot ayon sa iba't ibang mga proseso ng pagmamanupaktura ng cable. Ang mga pagtutukoy at uri ng take-up, pay-off, at capstan ay maaari ring ipasadya at mabago ayon sa iba't ibang mga pagtutukoy ng wire diameter.

Pagtatanong +

PreV：Walang nakaraang produkto
Susunod：Servo Spit Active Type Taping Machine Para sa Parallel Pair Signal Wire

Product Details

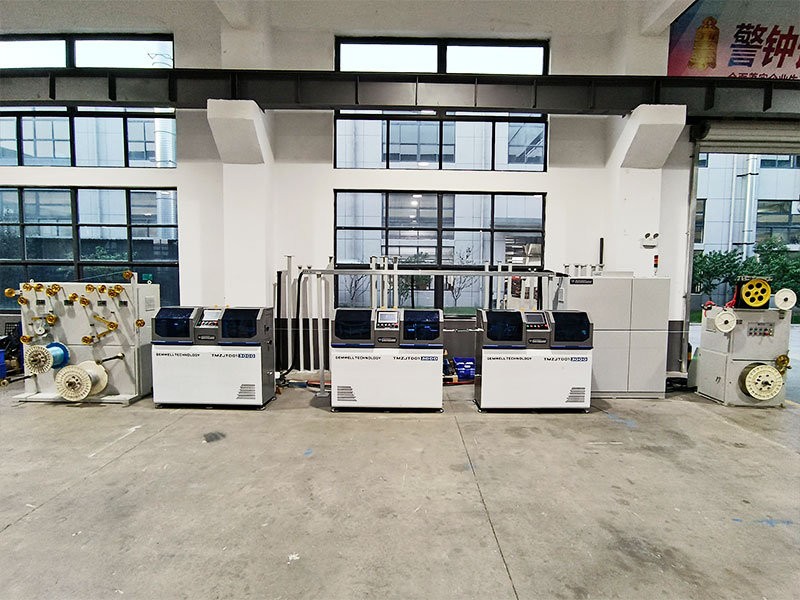

Mga sangkap

● Ø300 Power Pay-Off Stand 1 Unit
● Tension Stand 1 Unit

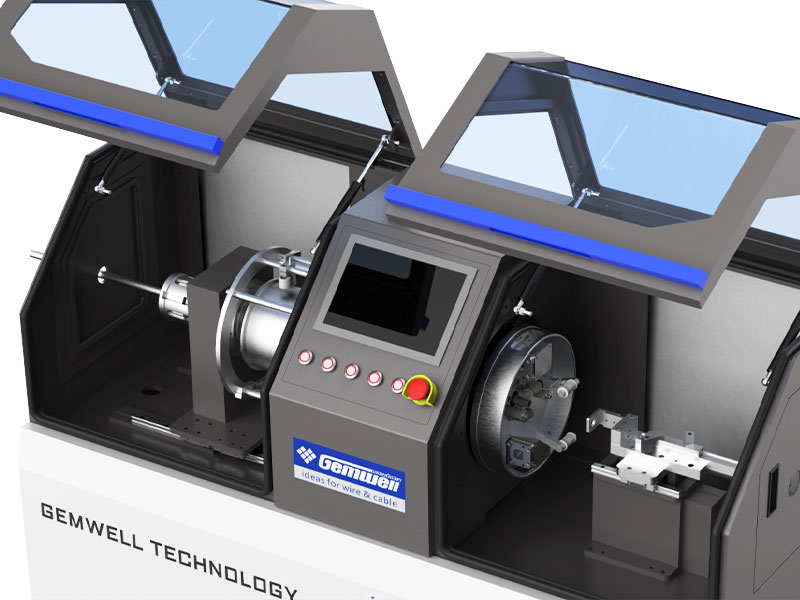

● Spit Type Aktibong Wrapping Machine Taping Head 1 1 Unit
● Diameter gauge
● Spit Type Aktibong Wrapping Machine Taping Head 2 1 Unit
● Diameter gauge
● Ø300 Type Type Belt Capstan 1 Unit
● Spark Tester
● Ø300 SHAFT TYPE Take-Up Machine 1 Unit
● Control System 1 Unit

Mga pagtutukoy sa teknikal

Uri ng istraktura	Double-Wheel Pressure Roller Capstan Spit Type Constant Tension Wrapping Machine/Aktibong Wrapping Machine (Patent No. CN114649118A)
Ang angkop na uri ng kawad	Pangunahin na ginagamit para sa pinong linya ng coaxial, pinong linya ng signal, maaari ding magamit para sa pinong mga linya ng paghahatid ng high-speed, mga linya ng control, mga espesyal na cable at iba pang pag-ikot ng wire wrapping at pambalot na tape.
Naaangkop na mga materyales	Al, mylar, tanso foil, ptfe, atbp.
Naaangkop na diameter ng wire	Optimal Range: Ø0.2-1.5mm
Pagtukoy ng produkto	Optimal Range: Ø0.3-2.0mm
Pinakamataas na bilis	MAX2500RPM (walang pag-load), ang aktwal na bilis ng pagsisimula ay nakatakda ayon sa mga kinakailangan sa kawad
Saklaw ng bilis ng wire	0.5-10m/min, ang saklaw ng bilis ay naiiba ayon sa iba't ibang mga uri ng kawad.
Tape reel panlabas na diameter	Optimal Range: Ø100*100
Lapad ng tape	1.5-10mm
Tape reel inner diameter	30mm
Pambalot na pitch	0.5-10mm, setting ng programa
Saklaw ng tensyon	5N-50N/500G-5000G
Pangunahing kapangyarihan ng motor	3KW Servo Motion Controller
Pag -taping ng lakas	0.2kw servo motor
Pag -wrap ng pag -igting ng tape	1.8kw servo motor
Take-up power	400-wheel taping tractor, 0.4kW servo gear motor
Kapangyarihan ng pay-off	0.4kw gear motor
Take-up power	0.4kw servo motor
Paikot -ikot na kapangyarihan ng pag -aalis	0.4kW servo motion controller
Haba ng tape	1 reel 3 reels, nang hindi pinuputol ang kawad kapag nagbabago ng reel
Inspeksyon ng tape	Awtomatikong pag -shutdown kapag ang tape ay malapit nang maubos at masira.
Tape pambalot ng amag	Ang panloob na amag ng tape ay naayos sa gitnang conduit, ang panlabas na amag ng wire gabay na gulong ay naayos sa tubo ng imbakan ng tape. Ang parehong mga hulma ay maaaring palawakin at mailipat.
Tape pambalot na kawastuhan	Pitch Tolerance: ± 1%, pagpapaubaya sa pag -igting: ± 1%.
Overlap rate	0-80%, setting ng programa
Pamamahala ng Formula	Ang digital na produksiyon, pag -igting, panlabas na diameter, pitch, s/z, distansya ng hilera, presyon ng hangin, at iba pang data ay maaaring maiimbak sa PLC.
Setting ng tensyon	Ang mga elemento ng tensyon ng pambalot/pay-off/take-up/pambalot ay mga motor ng servo, ang proseso ng SOP ay naka-imbak sa PLC.
Proteksyon sa kaligtasan	Sumunod sa pamantayan ng CE, na may temperatura/panginginig ng boses/ingay/presyon na awtomatikong pagtuklas at hula.

Mga Tampok ng Produkto

● Mataas na produktibo: Ang umiikot na katawan ay statically balanse at pabago -bagong balanse para sa pagsubok at pagwawasto. Kapag tumatakbo, ang makina ay may maliit na panginginig ng boses at mababang boses. Ang spindle ay hindi bumubuo ng init sa panahon ng pangmatagalang patuloy na operasyon ng high-speed. Mayroon itong mataas na kahusayan sa produksyon at pagiging epektibo ng gastos.

● Matatag na pag -igting: Ang isang double-wheel capstan roller ay ginagamit upang hilahin ang strip sa labas ng reel sa isang pantay na bilis upang maalis ang mga pagbabago sa pag-igting na sanhi ng mga pagbabago sa panlabas na diameter ng tape tray. Ang pag -igting ng pambalot ay nakamit sa pamamagitan ng pagkontrol sa panlabas na diameter ng tapos na cable, iyon ay, mas malaki ang pag -igting, mas maliit ang panlabas na diameter; Ang mas maliit na pag -igting, mas malaki ang panlabas na diameter. Matapos ang double-wheel capstan roller, ang tape ay dumadaan lamang sa dalawang guilding roller na napakalapit sa axis ng sentro ng pag-ikot na direktang balot sa kawad. Samakatuwid, ang iba't ibang mga kadahilanan na nakakaimpluwensya tulad ng sentripugal na puwersa at paglaban ng hangin ay maaaring matanggal, na nagreresulta sa matatag na pag -igting.

● Tumpak na pitch: Ang pagkuha ng pangunahing capstan bilang benchmark ng paggalaw, ang pangunahing capstan at ang bawat umiikot na frame ay nagpatibay ng isang servo motion controller para sa tumpak na interlocking control control upang ang isang tumpak na pambalot na pitch ay maaaring makuha sa anumang bilis.

● Pag -save ng Labor: Ang isang clamping aparato ay naka -install sa dulo ng wire inlet ng bawat ulo ng pambalot. Ang puwersa ng clamping ay maaaring maiayos nang hindi nasisira ang kawad; Ang kawad ay maaaring bawiin sa reverse direksyon; Pamamahala ng mode ng pagsasaayos, pag-click sa pagkuha ng SOP formula, paghahanda ng pagsisimula ng isang-click, at pagsisimula ng isang pag-click; Huminto at isara kapag ang tape ay nasira/natapos/metered, matalinong kontrol, nagse -save ng lakas -tao.

● Mababang rate ng pagkabigo: Walang singsing ng kolektor, walang carbon brush, maliban sa regular na kapalit ng pagsusuot ng mga bahagi - ang tape na gumagabay sa roller, mababang rate ng pagkabigo.

● Madaling pagpapanatili: Gamit ang control ng profinet bus, mabilis na paghahatid ng signal, mababang pagkagambala, remote fault detection cability. Ang pag -aayos at pagpapanatili ay magagamit kahit na ang makina ay nasa anumang bansa sa mundo, hangga't mayroong isang network ng komunikasyon, kung gayon ang mabilis na mga serbisyo sa pagpapanatili ng remote ay maaaring maibigay.
