Ang serye ng PE/PP High Speed ​​Wire Insulation Extrusion Line Manufacturers

Ibalik ang listahan
Wire Insulation Extrusion Machine

Ang serye ng PE/PP High Speed ​​Wire Insulation Extrusion Line

Ang serye ng PE/PP Series cable high-speed wire pagkakabukod extrusion line ay hindi pamantayan na kagamitan na may pagpapasadya. Pinagtibay nito ang isang serye ng linya ng produksyon ng pagguhit ng tanso ng tanso, tanso ng wire ng tanso, extrusion ng pagkakabukod, at awtomatikong pag -rewind ng reel. Ito ay angkop para sa high-speed pagkakabukod extrusion ng signal wire. Ang linya ng paggawa ng serye ay maaaring mapanatili ang agarang pagkakabukod coating ng conductor pagkatapos ng pagguhit ng tanso. Maiiwasan nito ang oksihenasyon sa ibabaw ng tanso, palakihin ang epekto ng balat ng paghahatid ng elektron, mapanatili ang kondaktibiti ng conductor, bawasan ang pagpapalambing ng signal, at dagdagan ang distansya ng paghahatid ng signal. Ang mga rolyo ng materyal na tanso ay maaaring magawa sa maraming maraming walang pagkagambala, na maaari ring matiyak na ang pagkakapare -pareho ng pagganap ng paghahatid ng kawad sa buong batch. Ang paggawa ng serye ay maaaring magamit upang maghanda para sa pares ng pag -twist sa susunod na hakbang, pagpapabuti ng kalidad ng produkto, pag -save ng mga gastos, at sa gayon ang pagtaas ng kompetisyon sa merkado ng produkto. Ang isang kanais-nais na linya ng produksiyon ng PE/PP serye ay may mga sumusunod na katangian: makinis na tornilyo ng bariles at hindi nakadikit sa mga materyales, maliit na paglihis sa panlabas na diameter ng tanso na wire conductor, mataas na ovality ng tanso wire conductor, matatag na pagpahaba ng tanso na wire conductor, tumpak na kontrol sa temperatura, mataas na konsentrasyon ng pangunahing down na ulo ng wire, matatag na wire diameter at maliit na pagpapahintulot, mababang pagtutol sa cool down wire, at 100 % na matagumpay na wire na nagbabago ng muling pagpapalit. Maaaring suportahan ng aming kumpanya ang isinapersonal na pagpapasadya ayon sa mga pangangailangan ng gumagamit. Sa mga tuntunin ng hardware, maaari kaming magbigay ng iba't ibang mga modelo at mga pangunahing tatak ng accessories para mapili ng mga gumagamit. Sa mga tuntunin ng software ng elektrikal na kontrol, maaari rin kaming magbigay ng matipid at praktikal o advanced na mga pamamaraan ng kontrol sa elektrikal. Dahil sa iba't ibang pangkalahatang mga pagsasaayos, ang presyo ng makina na ito ay nag -iiba din. Samakatuwid, ang pangunahing kadahilanan na tumutukoy sa presyo ng makina na ito ay ang pagpoposisyon sa antas ng pagsasaayos ng produkto ng gumagamit. Bilang karagdagan, dahil ang produktong ito ay hindi pamantayang na-customize na kagamitan na may maliit na maraming produksyon, mas matagal ang panahon upang magdisenyo, pagmamanupaktura, pag-install, at pag-debug ng siklo ay mahaba. Ang mga gumagamit ay dapat magreserba ng sapat na mga siklo ng pagkuha upang makamit ang kanais -nais na paghahatid ng produkto.

Pagtatanong +
PreV：Walang nakaraang produkto
Susunod：Walang susunod na produkto
Product Details

Mga sangkap

● Pay-off stand

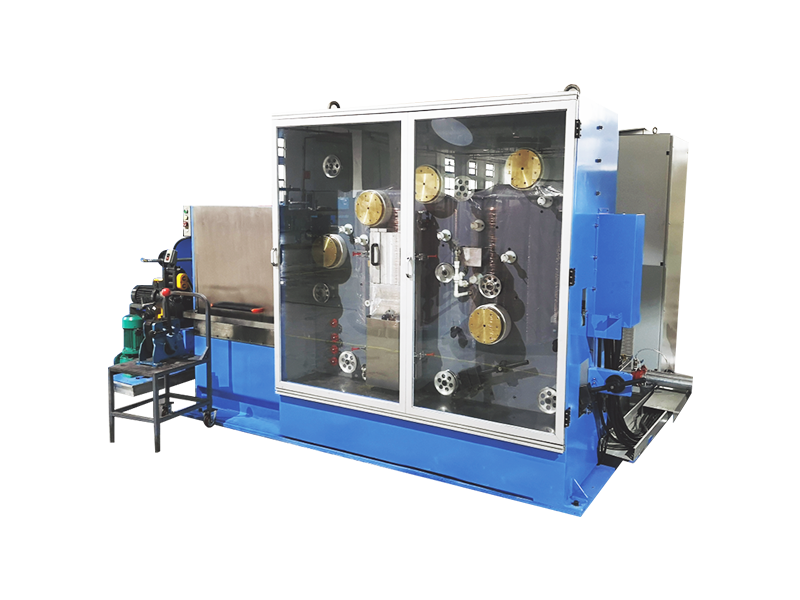

● Patuloy na medium-drawing annealing at preheating machine
● Copper powder filter cooler
● Pangunahing extruder
● Machine ng iniksyon
● Pagpapakain ng Hopper Dryer
● Kulay ng spiral doser
● Ulo ng extruder
● By-pass material discharge valve
● Movable Flume
● Paglamig ng tangke ng tubig
● Air blowing nozzle
● Capstan
● Blow dryer
● Meter Counter
● Laser diameter gauge
● High-Frequency Spark Tester
● Take-up
● Box ng kontrol sa kuryente
● Ang mga sumusunod ay mga pasadyang pagpipilian
● Printer
● Aparato ng vacuum
● Lump detector
● Water Electrostatic Capacitor
● Gauge ng eccentricity
● Electronic billboard
● Ang iba pang mga peripheral auxiliary na kagamitan ay maaaring ipasadya at idinagdag.


Mga pagtutukoy sa teknikal

Pangunahing mga teknikal na parameter 65 ＋ 30 80 45
Ang angkop na uri ng kawad Angkop para sa data cable (CAT5E/CAT6/CAT6A), high-frequency cable, automotive cable, computer cable, electronic cable, power cable, at iba pang mga wire ng tanso wire conductor na may solidong pagkakabukod extrusion.
Saklaw ng conductor para sa US Standard Copper Rod (Ø2.6-3.0mm) → Copper Wire (AWG26-20) Copper Rod （Ø2.6-3.0mm） → Copper Wire （AWG26-18）
Saklaw ng diameter ng conductor Ø0.40-0.81mm Ø0.40-1.02mm
Saklaw ng lugar ng conductor 0.16-0.52M㎡ 0.16-0.81m㎡
Extrusion panlabas na diameter Ø0.9-2.0mm Ø0.9-2.5mm
Saklaw ng bilis ng wire 600-1500m/min 600-1500m/min
Pangunahing mga tagapagpahiwatig Tanso wire panlabas na diameter tolerance ± 0.001mm, tanso wire ovality ± 0.001mm, tanso wire elongation 18-30%, pagkakabukod core panlabas na diameter tolerance ± 0.005mm, eccentricity <0.007mm

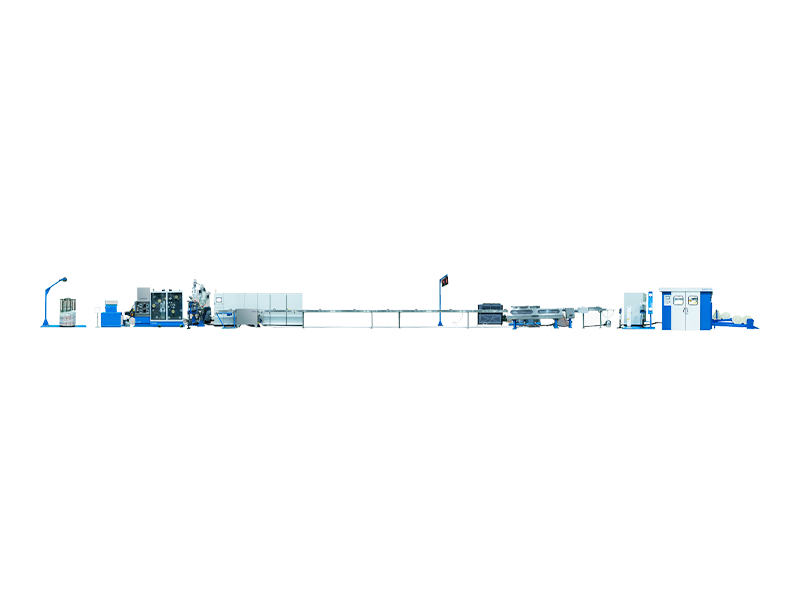

Istraktura ng makina Ang pagkuha ng sentro ng linya ng ulo ng extruder bilang axis, nakaayos ito sa isang tuwid na linya mula sa pay-off hanggang sa take-up, ang sentro ng karaniwang modelo ay 1m mataas at ang kabuuang haba ay 40-25m.
Uri ng pay-off Pamantayang paggamit ng buong roll ng oxygen-free tanso na baras na patuloy na pay-off, single-station vertical tanso wire pay-off stand, iba pang mga uri tulad ng flyer pay-off, shaftless power pay-off atbp ay maaari ring ipasadya.
Middle wire drawing machine 17 Molds, Z4 Series 55kW DC Motor, pagguhit ng wire at bawasan ang koepisyent ng polygons ay 1.25, ang nakapirming bilis ng gulong ng gulong ay Ø200
Tuloy -tuloy na makina Direktang Pakikipag-ugnay sa Triangular Short-Circuit Annealing Paraan, Nang Walang Proteksyon ng Gas, Ang Paghahari ng Boltahe Ay Max50v, Ang Paghahanda ng Kasalukuyang IS MAX800A, Ang Kabuuang Pag-anunsyo ng Kapangyarihan ay Max40kva
Patuloy na preheating machine Z4 Series 7.5kW DC Motor Traction, preheating boltahe ay max50v, preheating currentis max400a, preheating kabuuang poweris max20kv, conductor preheating temperatura ay 80-120 ℃
Copper Powder Filter Cooling Machine
Ito ay binubuo ng aparato ng pag -filter ng tanso ng tanso, 1200L tangke ng tubig, 4.5kW plate heat exchanger at 2.2kW water pump, atbp.
Extruder output 130kg/h 180kg/h
Lakas ng extruder 30kw DC Motor na ginawa sa China, maaaring ipasadya ang AC Motor 30kw DC Motor na ginawa sa China, maaaring ipasadya ang AC Motor
Mga parameter ng tornilyo L/D Ratio: 26, Ratio ng Compression: PE3.0. Binubuo ito ng 38crMoala screw material na may vacuum nitride heat treatment at ibabaw-grained chrome-plated polishing.
Uri ng Pag -init Ang katawan ng makina ay cast aluminyo heating ring, ang leeg ay tanso na pag -init ng tanso, ang clamp ng ulo/ulo/mamatay ay quartz heating tube.
Kontrol ng temperatura Katawan 4 clamp 1 leeg 1 ulo 1 mamatay 1
Kapangyarihan ng pag -init 18kw 22kw
Paglamig ng bariles 4-section centrifugal fan 4-section centrifugal fan
Machine ng iniksyon power Ang pahalang na strip-injection machine na may 3-yugto na kontrol sa temperatura para sa katawan at kontrol ng temperatura ng 1-yugto para sa leeg, ang vertical strip-injection machine ay maaari ring ipasadya.
Machine ng iniksyon specification Ø30 Vertical type Ø45 Vertical type
Machine ng iniksyon ouput 15kg/h 25kg/h
Machine ng iniksyon power 7.5kw 11kw
Pagpapakain ng Hopper Dryer Ginawa-in-China feed hopper dryer, ang iba pang mga tatak ay maaaring ipasadya.
Kulay ng spiral doser Ginagawa ang kulay na kulay na spiral doser, magagamit ang iba pang mga tatak at dami.
Honeycomb plate Ang makina ay gawa sa 316 hindi kinakalawang na asero nang walang electroplating. Mayroon itong isang panloob na gabay na istraktura ng daloy, na may mga butas ng daloy na magkakaugnay ng mga chamfers na walang mga patay na sulok. Ang honeycomb plate at flange ay selyadong may isang tapered sealant upang maiwasan ang pagtagas.
Uri ng ulo U7-type na auto centering head, panlabas na runner uniporme na paggalaw ng presyon, ay maaaring ipasadya na may iba't ibang mga istraktura tulad ng solong layer/dobleng layer/solong iniksyon na strip/dobleng iniksyon atbp, at (Ang auto centering micro adjustable) Ang ulo ng extruder ay maaari ring ipasadya.
Ulo ng ulo Ang ulo ng makina ay ginawa sa China, at maaaring ipasadya sa iba pang mga tatak tulad ng Eurotek, Unitek, Eurocab, at Microdia
Ulo clamp Mayroong dalawang halves ng isang machine head clamp, na may dalawang up-and-down na hanay ng mga screws rod clamp na naka-synchronize. Ang isang one-way wrench ay maaaring isama, at ang iba pang mga uri ng mga clamp ng ulo ng makina ay maaaring ipasadya.
Pressure Test Pressure sensor o pagsabog-patunay na balbula sa kaligtasan sa head flange.
By-pass material discharge valve Ang isang hanay ng mga three-way electric awtomatikong rotary by-pass, ay maaaring ipasadya na pneumatic o iba pang mga uri.
Leveling ng ulo Pag -ampon ng dobleng paghahanap ng istraktura ng pin ng head flange, ang antas ng ulo ay hindi lilipat sa loob ng mahabang panahon.
Mapalipat na flume Patuloy na uri ng temperatura na palipat-lipat na flume, self-sirkulasyon ng mainit na tangke ng tubig, 9kW heating pipe 2 PC, buong materyal na Sus304, karaniwang haba ng maliit na tangke ng tubig 2500mm, ay maaaring ipasadya.
Paglamig tank 20 metro na single-layer na U-hugis tank, V-shaped water tray panloob, Sus304 materyal, anti-condensation interlayer design sa labas ng tangke
High-pressure air blowing nozzle Flipped-type blowing nozzle, POM material, double stage blowing istraktura, na nakalagay sa palipat-lipat na tangke ng tubig, paglamig ng tangke ng tubig, capstan. Ang iba pang mga uri ng pamumulaklak ng uri ng nozzle ay maaaring ipasadya.
Blow dryer Ang pag-ampon ng high-pressure flat blowing nozzle, ang tubig sa ibabaw ng kawad ay tinatangay ng hangin kapag ang kawad ay dumadaan sa mainit na port ng pamumulaklak ng hangin. Kasabay nito, pinagtibay nito ang negatibong pagsipsip ng presyon, ang tubig sa ibabaw ng kawad ay inalis kapag ang kawad ay dumadaan sa butas ng suction slot ng vacuum.
Uri ng capstan Wire Deposited Type High-Speed ​​Spray Paglamig Double Wheel Capstan, na may 50 metro na haba ng paglamig ng wire.
Diameter ng gulong ng capstan Ø350 flat naayos na gulong multi-groove segment wheel
Kapangyarihan ng capstan 7.5kw made-in-China DC motor, AC motor can be customized
Meter Counter Gabay sa Wheel Type Meter Counter, na may 400mm ng Meter Wheel Circumference, Encoder Detection, Meter Correction Coefficient adjustable, iba pang mga uri ng mga counter ng metro ay napapasadya.

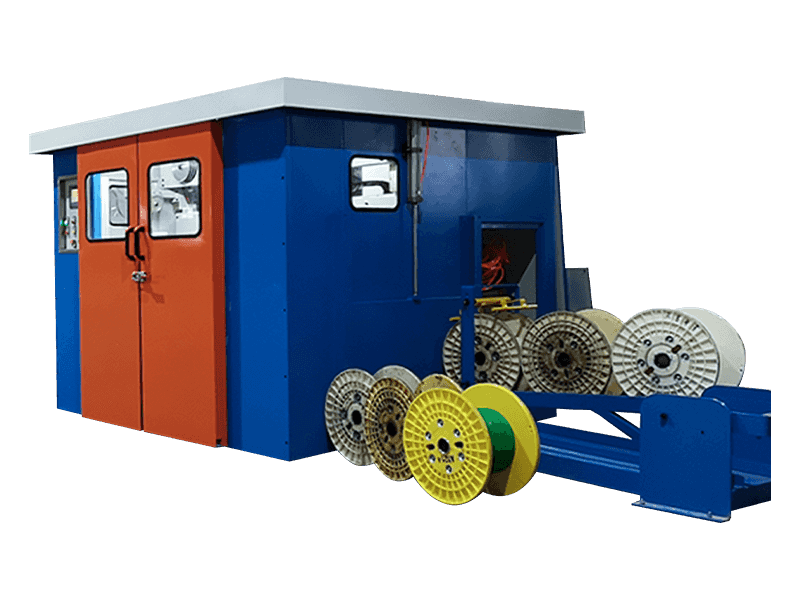

Take-up type Ø500 Double-Reel Awtomatikong Shaft Pagbabago ng Take-Up Machine, na may 11kW take-up power, pneumatic clamping, at awtomatikong pagbabago ng reel kapag naabot ang metro, awtomatikong pag-load at pag-load ng wire reel.
Laser diameter gauge Ginawa-in-China wire diameter gauge, ang pagsukat ng kawastuhan ay 0.001, iba pang mga tatak, tulad ng Sikora/Zumbach/Proton/Takikawa/Beta, atbp ay napapasadya.

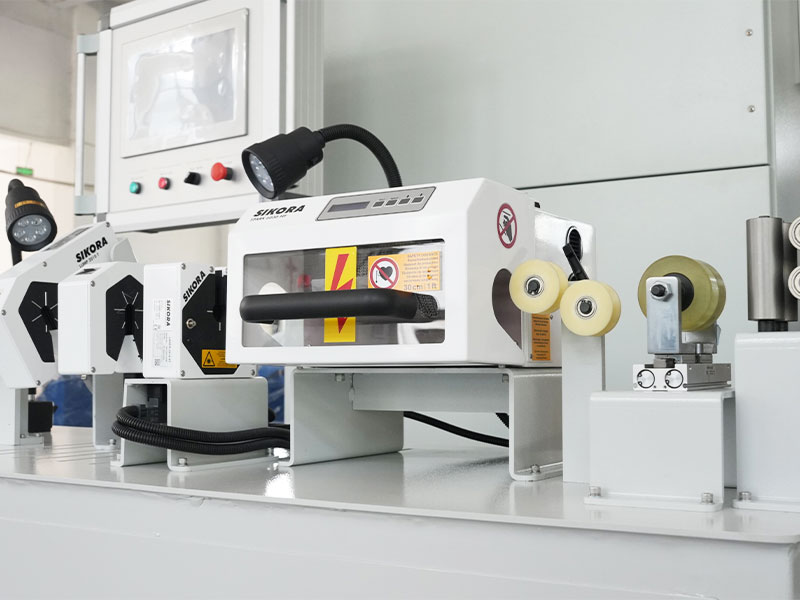

Mataas na dalas ng spark tester Ginawa-in-China bead-type na high-frequency spark tester, boltahe ay 0-15KV, ang iba pang mga tatak, tulad ng Clinton/Sikora/proton ay maaaring ipasadya.

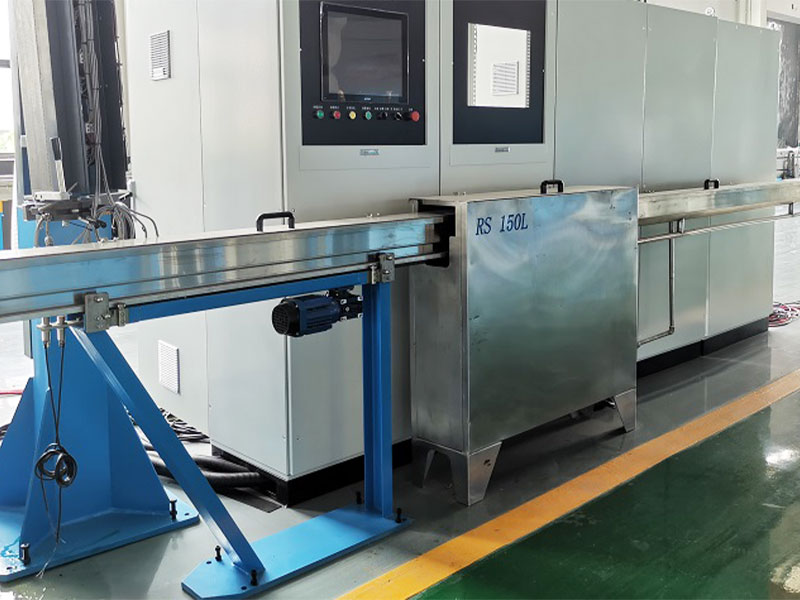

Box ng kontrol sa kuryente Ang friendly na friendly na apoy-retardant na pintura na pinahiran ng Victor Electric Cabinet, Weinview 10 "HMI, Siemens PLC, Scheider switch, RKC temperatura controller. Ang mga tatak ng motor at frequency converter ay napapasadya.
Intelligent Formula Management System Pag-ampon ng mode ng komunikasyon ng bus ng profinet, ang data ng pag-igting ng pay-off, pag-igting ng pag-igting, pag-init ng temperatura, kontrol ng temperatura ng host, extrusion panlabas na diameter, take-up pitch, air pressure value, atbp ay naka-imbak sa PLC, sumusuporta sa koleksyon ng data ng MES at pag-import, isang-click na pagkuha ng proseso ng paggawa, isang-click na pagsisimula, napagtanto ang digital na intelihenteng produksiyon.
Kabuuang lakas 160kw 180kw


Opsyonal na mga item sa pagpapasadya

Printer Ang high-speed printer o iba pang uri ng pag-print ay maaaring ipasadya.
Vacuum extractor Ang isang aparato ng vacuum ay maaaring maidagdag sa ulo ng makina sa pagpapasadya.
Lump detector Maaaring ipasadya ang Lump Detector, tulad ng Sikora/Zumbach/Proton/Takikawa.
Tubig Static Capacitance Gauge Ang gauge ng kapasidad ng tubig, tulad ng beta/sikora/zumbach/proton/takikawa, ay maaaring maidagdag sa pagpapasadya.
Gauge ng eccentricity Gauge ng eccentricity, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Chiller Ang chiller o tangke na may insulated layer ay maaaring ipasadya.
Nakabitin ang electronic board Ang LED double-sided electronic screen o iba pang mga uri ay suportado.
Peripheral Auxiliary Equipment Ang iba pang mga peripheral accessories o mga espesyal na pagpapasadya para sa buong makina ay maaaring ipasadya.
Mga kable ng elektrikal 2.5-meter overhead cable trough stand, air pipes, signal wire, at power cable na nakaayos sa mga paghihiwalay, wire inlet mula sa tuktok ng Electrical control box, napapasadyang mga alternatibong pamamaraan.
Pamantayan sa Mga Regulasyon sa Kaligtasan Ginawa alinsunod sa mga pamantayan sa kaligtasan ng CCC ng China, at napapasadya upang matugunan ang mga pamantayan sa kaligtasan ng CE/CSA/UL.
Mga Pamantayan sa Power Supply 3-Phase 380V/50Hz Power Supply, na may napapasadyang boltahe at dalas para sa iba't ibang mga bansa at rehiyon.




Mga Tampok ng Produkto

● Mataas na Productionyield: Sa pamamagitan ng pag -ampon ng isang serye na istraktura ng pagguhit ng wire at extrusion, makakamit nito ang mataas na bilis ng pagkakabukod ng bilis, mataas na ani ng produksyon at hindi gaanong basura.

● Disenyo ng Leak-Proof: Ang natatanging mga istruktura ng sealing at pagpoposisyon ay nagsisiguro na ang flange ay hindi tumagas ng materyal, at ang antas ng taas ng ulo ng extrusion ay nananatiling matatag kahit na para sa pangmatagalang paggamit.

● Mataas na kalidad: Ang aming mga insulated wires ay may concentricity na 93%-97%, isang panlabas na pagkakaiba-iba ng ± 0.005,

Tumpak na kontrol sa temperatura: sa loob ng ± 1 ℃.

● Matalino: Ang aming intelihenteng sistema ng pamamahala ay maaaring ipasadya, na nagpapahintulot sa madaling pag-access sa mga formula ng SOP, isang pag-click sa paghahanda ng startup, at matalinong operasyon.

● Madaling pagpapanatili: Ang mga customer sa labas ng Tsina ay maaaring ipasadya ang paggamit ng sistema ng control ng bus ng profinet, na nagsisiguro ng mabilis at mababang panghihimasok na paghahatid ng signal. Hangga't mayroong isang network ng komunikasyon sa anumang bansa o rehiyon, ang malayong pagkakamali sa pagtuklas, pag -aayos, at mga serbisyo sa pagpapanatili ay maaaring mabilis na maipatupad.
