Home / Produkto / Wire at cable sheath extrusion machine / LSZH/XLPE/TPE/TPU Sheath Extrusion Line

LSZH/XLPE/TPE/TPU Sheath Extrusion Line Manufacturers

Ibalik ang listahan
Wire at cable sheath extrusion machine

LSZH/XLPE/TPE/TPU Sheath Extrusion Line

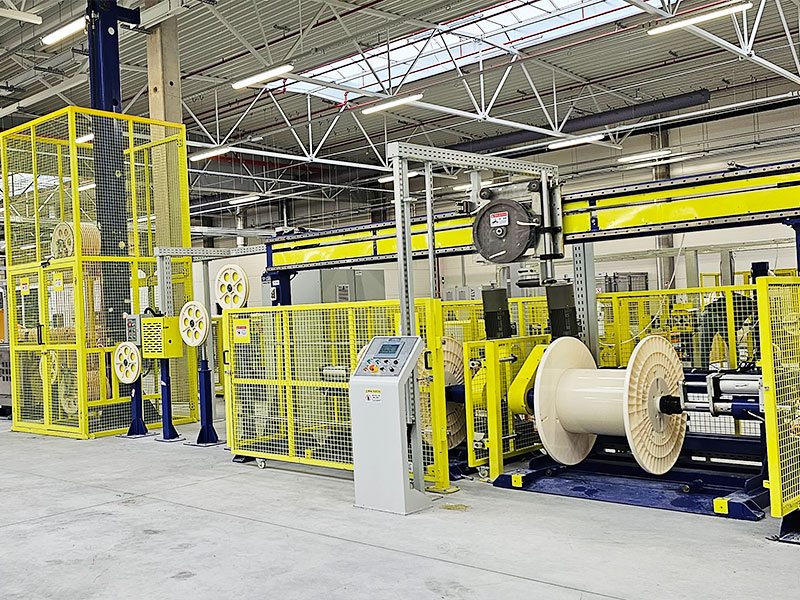

Ang LSZH/XLPE/TPE/TPU Sheath extrusion line ay isang hindi pamantayan na kagamitan na may pagpapasadya. Ang pangunahing modelo ng makina ay karaniwang 70-150mm. Karamihan ito ay ginagamit sa paggawa at paggawa ng mga friendly na kapaligiran at hindi nakakalason na mga cable. Ang nabanggit na mga materyales na extrusion ay may mataas na lagkit, hindi magandang likido, at malaking pagtutol. Samakatuwid, ang presyon sa loob ng bariles ng tornilyo at ang ulo ng makina ay malakas sa panahon ng paggawa ng extrusion. Ang malakas na presyon ay humahantong sa mataas na temperatura. Ang mataas na temperatura ay magiging sanhi ng mga materyales na mabulok at edad. Ang mga may edad na materyales ay nasa anyo ng maliit na solidong mga particle, na sakop sa ibabaw ng wire kasama ang mga normal na materyales. Madali na bumuo ng mga puntos ng spark breakdown, na nagiging sanhi ng mga depekto sa produkto. A desirable low smoke zero halogen core wire insulation extruder has the following characteristics: large main engine drive power, sufficient cooling of the screw and material feeding tube, good temperature control, good fluidity of the die flow channel without mold closing marks, stable wire diameter tolerance, and smooth surface without particles, smooth guide wheel with no damage to the wire, stable pay-off and take-up tension, changing reels of take-up and pay-off without stopping the machine, saves labor take-up istraktura, at magandang wire griding ng take-up. Ang iba't ibang mga gumagamit ay magkakaroon ng iba't ibang mga pangangailangan kapag nag -order ng kagamitan na ito. Maaaring suportahan ng aming kumpanya ang isinapersonal na pagpapasadya ayon sa mga pangangailangan ng gumagamit. Sa mga tuntunin ng hardware, maaari kaming magbigay ng iba't ibang mga modelo at mga pangunahing tatak ng accessories para mapili ng mga gumagamit. Sa mga tuntunin ng software ng elektrikal na kontrol, maaari rin kaming magbigay ng matipid at praktikal o ang pinaka advanced na mga pamamaraan ng kontrol sa elektrikal. Dahil sa iba't ibang pangkalahatang mga pagsasaayos, ang presyo ng makina na ito ay nag -iiba din. Samakatuwid, ang pangunahing kadahilanan na tumutukoy sa presyo ng makina na ito ay ang pagpoposisyon sa antas ng pagsasaayos ng produkto ng gumagamit. Bilang karagdagan, dahil ang produktong ito ay hindi pamantayan na na-customize na kagamitan na may maliit na maraming produksyon, mas matagal ang panahon para sa disenyo, pagmamanupaktura, pag-install, at pag-debug. Ang mga gumagamit ay dapat magreserba ng sapat na mga siklo ng pagkuha upang makamit ang kanais -nais na paghahatid ng produkto.

Pagtatanong +
PreV：Silicone sheath extrusion line
Susunod：PVC/PE/PP/PU sheath extrusion line
Product Details

Mga sangkap

● Pay-off stand
● Tension Stand
● Straightening Stand

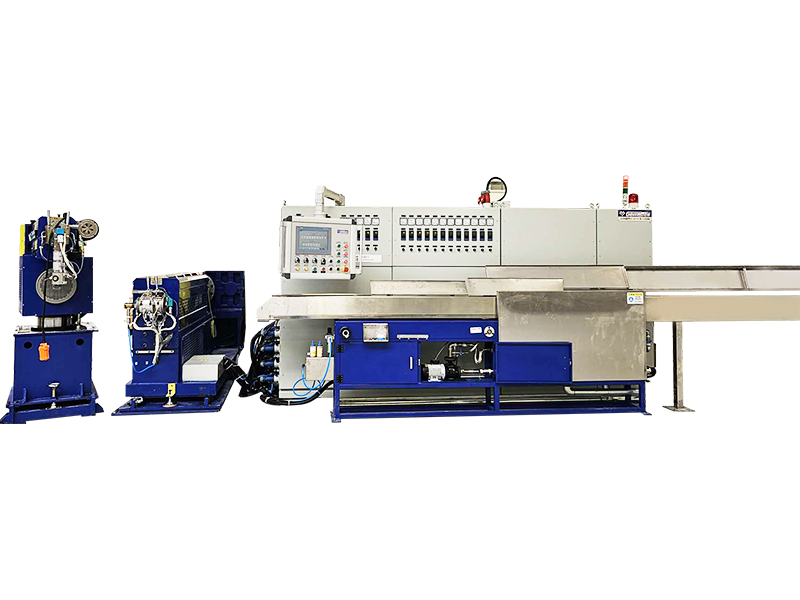

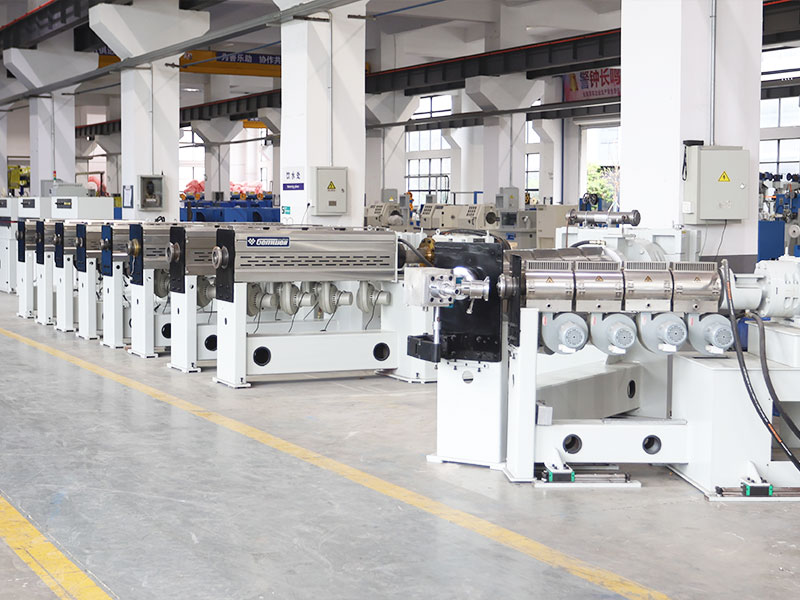

● Pangunahing extruder
● Ulo ng extruder
● Materyal na makina ng pagpapatayo
● Movable Flume
● Printer
● Paglamig ng tangke ng tubig
● Air blow nozzle
● Capstan
● Wire akumulasyon stand
● Meter Counter
● Laser diameter gauge
● Pang -industriya Frequency Spark Tester
● Take-up
● Box ng kontrol sa kuryente


Mga pagtutukoy sa teknikal

Teknikal na specif 70Type 80Type 90Type 100Type 120Type 150Type
Ang angkop na mga uri ng kawad Angkop para sa iba't ibang uri ng mga wire, tulad ng mga photovoltaic cable, automotive cable, drag chain cable, irradiation cable, cross-linked cable, data cable, computer cable, high-frequency cable, control cable, power cord, at power cable na maging sheath extruded.
Saklaw ng Core Ø2-8mm Ø3-10mm Ø5-14mm Ø8-16mm Ø16-36mm Ø30-60mm
Tapos na panlabas na diameter Ø3-10mm Ø4-12mm Ø6-16mm Ø10-20mm Ø18-40mm Ø35-65mm
Saklaw ng bilis ng wire 30-200m/min 20-150m/min 10-80m/min

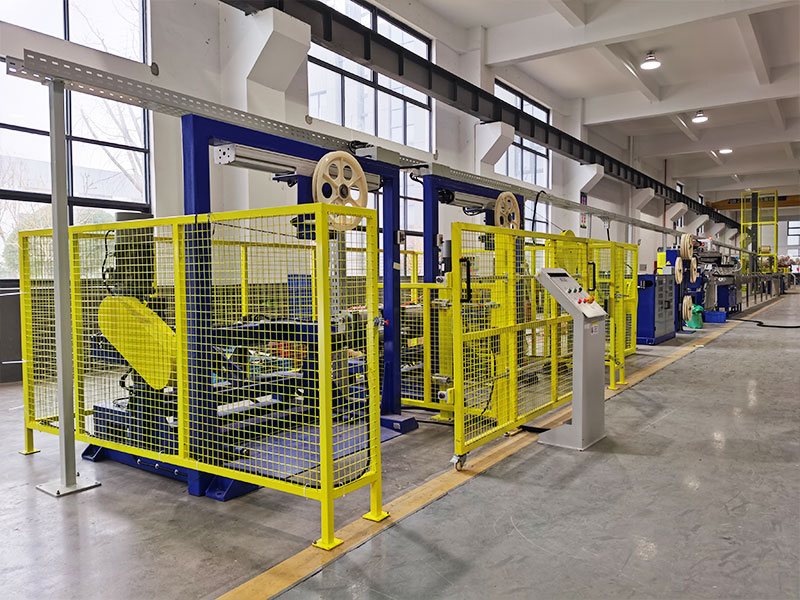

Istraktura ng makina Kunin ang ulo ng extruder bilang gitnang axis, ang lahat ng mga bahagi mula sa pay-off hanggang sa take-up ay magkakasunod na ipinamamahagi. Ang karaniwang linya ng extrusion ay may taas na sentro ng 1 metro at isang kabuuang haba ng 30-40 metro

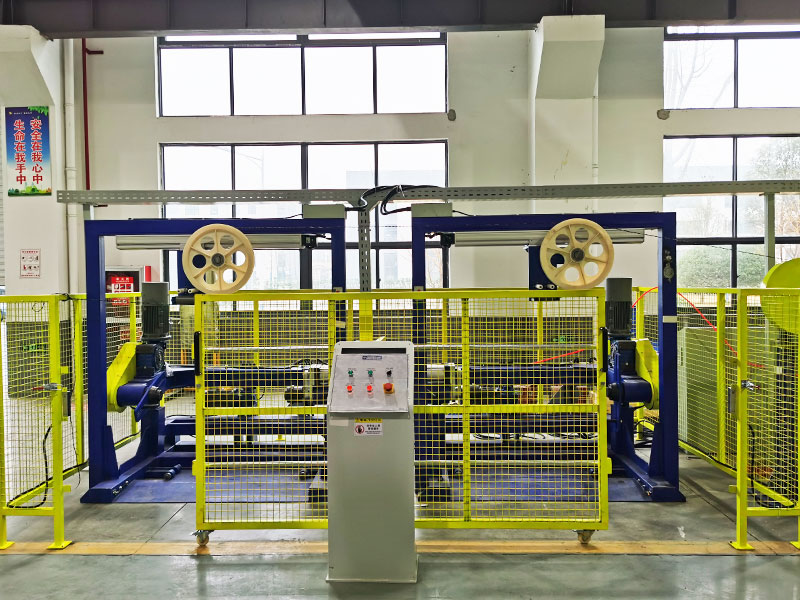

Uri ng wire pay-off Shaftless pay-off stand, electric lifting. Ang uri ng Pay-Off Power ay maaaring ipasadya upang maging aktibo o pasibo, at ang uri ng pay-off stand ay maaari ring ipasadya tulad ng uri ng shaft/uri ng portal cradle.
Pay-off na pagtutukoy ng reel Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Kapangyarihan ng pay-off 3.7kw gear motor 5.5kw motor gearbox
Uri ng pag-igting sa pay-off Vertical Slide Rail Tension Frame, napapasadyang sa iba pang mga estilo Shaft lever tension frame, napapasadyang sa iba pang mga estilo
Straightening frame Limang wheel conductor straightening stand, panlabas na diameter ng conductor straightening wheel ay Ø100, nilagyan ng tool box.
Extruder glue output 130kg/h 150kg/h 220kg/h 270kg/h 380kg/h 560kg/h
Lakas ng extruder 45kw 55kw 75kw 95kw 132kw 185kw
Parameter ng tornilyo L/d: 26: 1 ， ratio ng compression ng LSZH/XLPE: 1.2 (depende sa hilaw na materyal na tagapagtustos), solong thread screw; Ratio ng compression ng TPE/TPU: 3.0, Double Thread Screw.
Uri ng Pag -init Ang katawan ng extruder ay gawa sa cast aluminyo heating coil, ang leeg ng extruder ay gawa sa tanso na pag -init ng balat ng tanso, at ang ulo ng extruder ay gawa sa cast aluminyo heating plate. Ang extruder head clamp/die ay gawa sa quartz heating plate.

Kontrol ng temperatura extruder body 4 extruder clamp 1 extruder leeg 1 extruder head 1 mamatay 1. extruder body 5 extruder clamp 1 extruder leeg 1 extruder head 1 mamatay 1. extruder body 6 extruder clamp 1 extruder leeg 1 extruder head 1 mamatay 1.
Kapangyarihan ng pag -init 18kw 22kw 27kw 32kw 40kw 60kw
Paglamig ng bariles Ang apat na yugto ng sentripugal fan, ang paraan ng paglamig ng tubig ay maaaring ipasadya. Limang yugto ng sentripugal fan, ang paraan ng paglamig ng tubig ay maaaring ipasadya. Sis-stage centrifugal fan, ang paraan ng paglamig ng tubig ay maaaring ipasadya.
Materyal na makina ng pagpapatayo 50kg 100kg 150kg
Honeycomb plate Ang makina ay gawa sa 316 hindi kinakalawang na asero nang walang electroplating. Mayroon itong isang panloob na gabay na istraktura ng daloy, na may mga butas ng daloy na magkakaugnay ng mga chamfers na walang mga patay na sulok. Ang honeycomb plate at flange ay selyadong may isang tapered sealant upang maiwasan ang pagtagas.
Uri ng ulo Nababagay na ulo ng makina, ang detalye ng Hopper ay na -customize ayon sa diameter ng wire. Maaari itong idinisenyo gamit ang mga istruktura ng solong/dobleng layer. Maaari rin itong ipasadya sa isang auto center na uri ng ulo ng extruder.
Ulo ng ulo Ang ulo ng makina ay ginawa sa China, at maaaring ipasadya sa iba pang mga tatak tulad ng Eurotek, Unitek, Eurocab, at Microdia
Ulo clamp Mayroong dalawang halves ng isang machine head clamp, na may dalawang up-and-down na hanay ng mga screws rod clamp na naka-synchronize. Ang isang one-way wrench ay maaaring isama, at ang iba pang mga uri ng mga clamp ng ulo ng makina ay maaaring ipasadya.
Antas ng ulo Ang pag -ampon ng isang head flange double locating pin na istraktura, ang antas ng taas ng ulo ay nananatiling hindi nagbabago sa loob ng mahabang panahon.

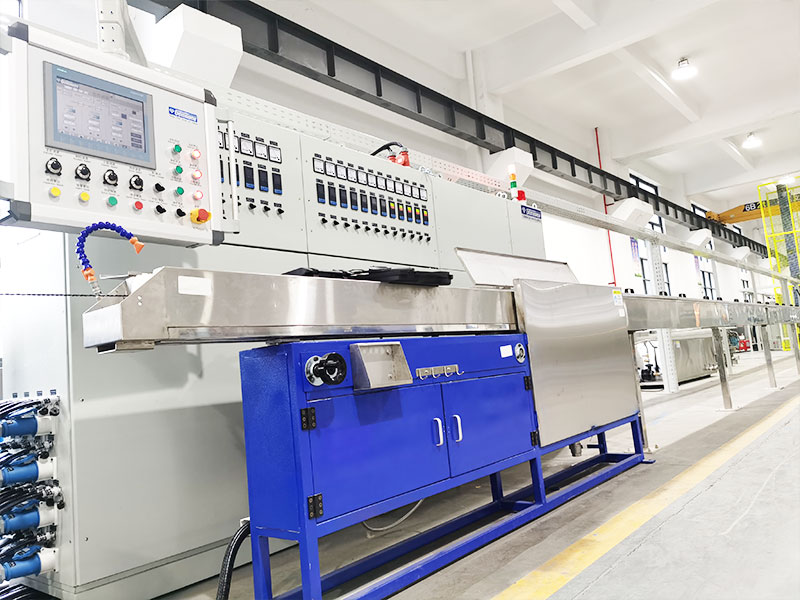

Movable Flume Ordinaryong tangke ng daloy, walang tangke ng temperatura ng temperatura ng tubig, na gawa sa materyal na Sus304, maliit na haba ng tangke ng tangke ay 1250 mm, ang patuloy na uri ng temperatura ay maaaring ipasadya.
Printer Ang electric stirring type tinta printer, iba pang mga uri ng pag -print o magdagdag ng aparato ng diluent na diluent injection ay maaaring ipasadya.

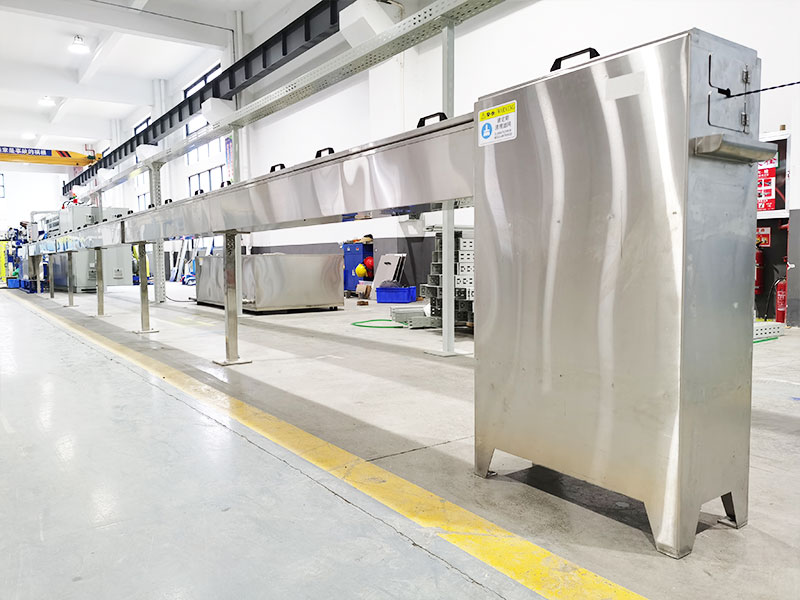

Tank ng paglamig ng tubig 10-meter monolayer U-shaped tank, cyclic water cooling, integrated Sus304 materyal, dobleng layer u-shaped tank o tangke haba ay maaaring ipasadya.
High-pressure blow nozzle Ang pamantayan ay isang bukas na air nozzle, na may materyal na POM at dobleng seksyon ng air blowing na istraktura, na nakalagay sa isang palipat -lipat na tangke, paglamig tank, capstan. Ang iba pang mga uri ng air nozzle ay maaaring ipasadya.

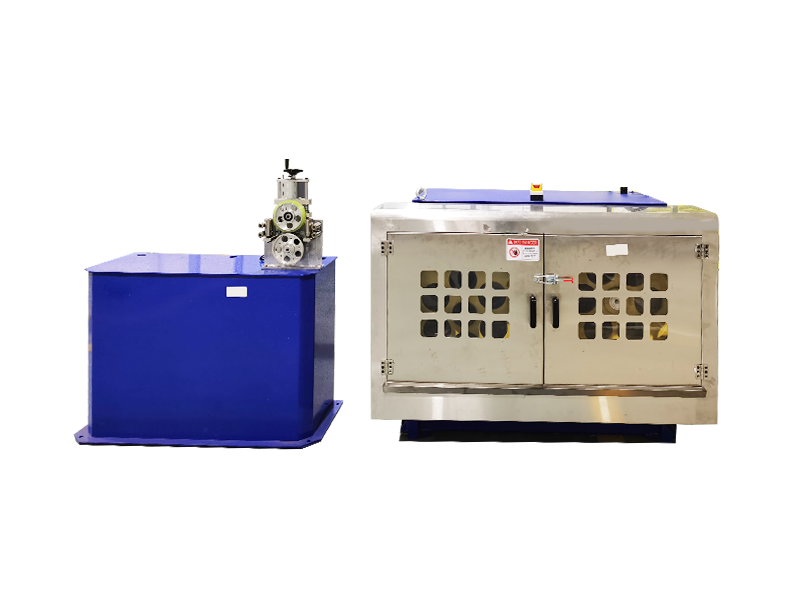

Uri ng capstan Anode aluminyo wheel double wheel capstan Caterpillar Capstan
Diameter ng gulong ng capstan Ø500 dual-wheel type Ø600 dual-wheel type Ø800 dual-wheel type Apat na cylinders, 800kg Limang cylinders, 1200kg
Kapangyarihan ng capstan 3.7kw servo motor gearbox 5.5kw motor gearbox

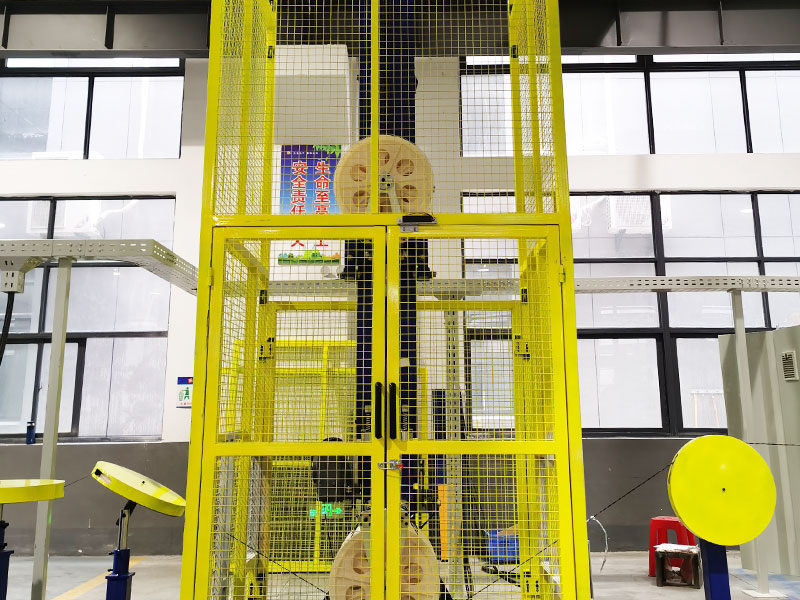

Akumulasyon ng wire Ang pahalang na pag -igting ng pag -igting ng pag -igting ay tumayo, kabuuang haba ng 12 metro, 10 grooves 9 grooves sa wire storage wheel, kabuuang imbakan ng wire ng 180 metro, magnetic powder clutch tension, vertical o iba pang mga uri ay napapasadya.
Tension Stand Hindi
Akumulasyon ng wire Wheel Diameter Ø300, ang pagtutukoy ng diameter ng gulong ay maaaring ipasadya Ø400, Ang pagtutukoy ng diameter ng gulong ay maaaring ipasadya Hindi
Meter Counter Pressure wheel type meter counter, metro wheel circumference ng 500mm, encoder detection, adjustable meter correction coefficient, iba pang mga uri ng mga counter ng metro ay napapasadya. Caterpillar Capstan with metre counting function, other models can be customized.

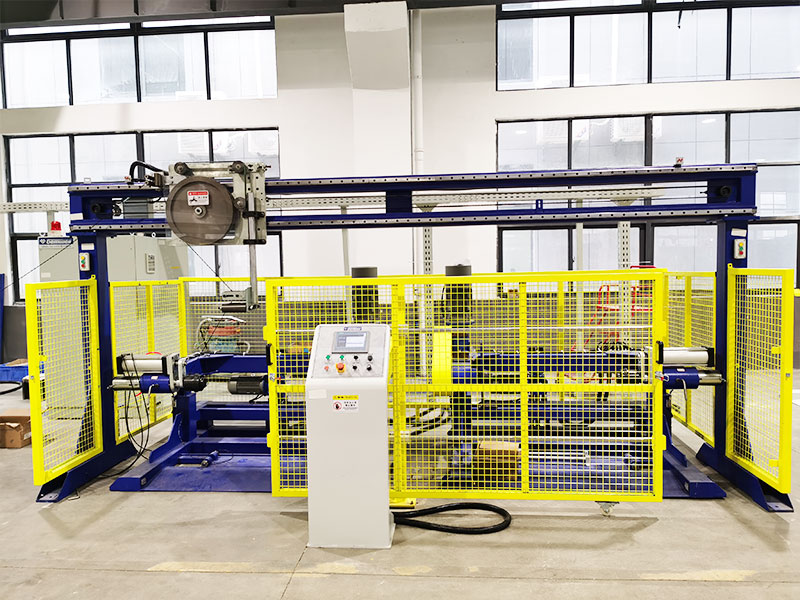

Take-up type Dual-head shaftless take-up, electric lifting, screw rod wire arrangement, ang iba pang mga uri ay napapasadya. Tapusin ang axial foundation take-up, metalikang kuwintas na take-up mode, maaaring ipasadya ang iba pang mga uri.
Mga pagtutukoy ng Take-Up Reel Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Take-up power 3.7kw Motor Gearbox 5.5kw motor gearbox

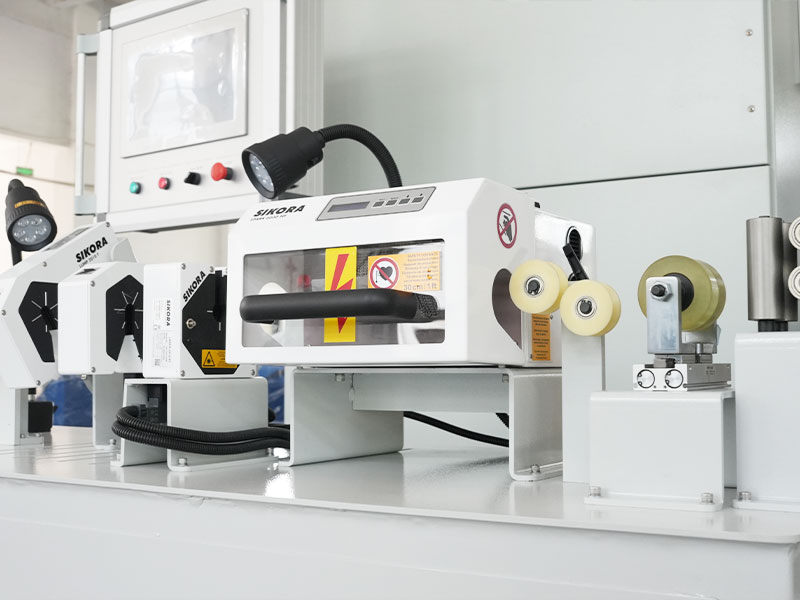

Laser diameter gauge Ginawa-in-chian single-axis diameter gauge, pagsukat ng kawastuhan ng 0.001, ang iba pang mga tatak tulad ng Sikora/Zumbach/Proton/Takikawa ay maaaring ipasadya.
Pang -industriya Frequency Spark Tester Made-in-China Bead-Type High-Voltage Spark Tester, Boltahe Saklaw 0-15KV, Napapasadyang Iba pang Mga Tatak tulad ng Clinton/Sikora/Proton
Kontrolin ang Electrical Box Ang friendly na friendly na apoy-retardant na pintura na pinahiran ng Victor Electric Cabinet, Weinview 10 "HMI, Siemens PLC, Scheider switch, RKC temperatura controller. Ang mga tatak ng motor at frequency converter ay napapasadya.
Gross power 75kw 90kw 110kw 135kw 185kw 255kw


Opsyonal na mga item sa pagpapasadya

Front Capstan Ang Ø500 double-wheel front capstan ay maaaring ipasadya Ang Ø600 double-wheel front capstan ay maaaring ipasadya Ang Ø800kg Caterpillar Front Capstan ay maaaring ipasadya
Machine ng iniksyon Ang machine machine ay napapasadya, pahalang na iniksyon na paghubog ng makina ay ginustong para sa extrusion ng kaluban.
Panloob/panlabas na layer extruder Ang panloob/panlabas na layer extruder ay maaaring ipasadya, na may isang ginustong layout ng V-shaped.
Pressure Detection Isang presyon Ang sensor o pagsabog-patunay na balbula sa kaligtasan ay maaaring maidagdag sa flange plate ng ulo ng makina.
Vacuum extractor Ang mga aparato ng vacuum ay maaaring maidagdag sa pasilyo ng ulo ng makina.
Spiral Kulay Master Batch Mixer Napapasadya ang panghalo ng Spiral Color Master Batch.
Power Machine Napapasadyang pagpipilian upang magdagdag ng isang electric stirring-type powder machine o electrostatic environmentally friendly powder machine.
Wire cutting machine Ang wire-cutting machine ay napapasadya.
Coiling plate Mga napapasadyang mga pagpipilian upang magdagdag ng isang simple o mabilis na coiling plate.
8-type na coiling machine 8 Mga uri ng mga coiling machine ay napapasadya.
Awtomatikong coiling machine/machine ng pambalot Ang awtomatikong coiling machine/wrapping machine ay napapasadya.
Air pump blowing dryer Ang air pump blowing dryer ay napapasadya.
Lump detector Ang napapasadyang pagpipilian upang magdagdag ng mga tampok ng pagtuklas ng bukol sa pagsukat ng instrumento sa mga tatak ng diameter ng Tsino, o ipasadya ang iba pang mga tatak tulad ng Sikora/Zumbach/Proton/Takikawa.
Injet printer Ang IMAJE/KGK/Leibinger ay napapasadya.
Pagsukat ng eccentricity Napapasadya ang Beta/Sikora/Zumbach/Proton/Takikawa.
Chiller ng tubig Ang water chiller ay napapasadya, at ang tangke ay may istraktura ng interlayer pagkakabukod.
Plate-type heat exchanger Ang mga plate-type heat exchangers ay napapasadya.
Hanging Electronic Display Board Napapasadyang pagpipilian upang magdagdag ng isang dobleng panig na LED electronic screen o iba pang mga uri.
Matalinong sistema ng pamamahala ng resipe Napapasadyang pagpipilian upang magdagdag ng isang intelihenteng sistema ng pamamahala ng pormula, pag -iimbak ng data tulad ng pag -igting ng wire, temperatura ng preheating, extrusion panlabas na diameter, wire spacing, at presyon ng hangin sa PLC. Gamit ang mode ng komunikasyon sa bus, sinusuportahan nito ang koleksyon ng data ng MES at pag-import, pag-click sa isang pag-access sa proseso ng paggawa, pag-click sa isang-click na pagsisimula, at nakamit ang digital na intelihenteng produksiyon.
Peripheral Auxiliary Equipment Suporta para sa pagpapasadya ng karagdagang mga peripheral auxiliary na kagamitan o espesyal na na -customize na linya ng extrusion.
Mga kable ng elektrikal 2.5-metro na overhead cable trough stand, air pipes, signal wire, at power cable na nakaayos sa mga paghihiwalay, wire inlet mula sa tuktok ng de-koryenteng control box, napapasadyang mga alternatibong pamamaraan.
Mga regulasyon sa kaligtasan at pamantayan Ginawa ayon sa mga pamantayan sa kaligtasan ng CCC CCC, napapasadya ayon sa pamantayan sa kaligtasan ng CE/CSA/UL.
Mga Pamantayan sa Power Supply 3-phase 380V/50Hz, napapasadyang para sa iba't ibang mga boltahe at frequency sa iba't ibang mga bansa at rehiyon.




Mga Tampok ng Produkto

● Mataas na ani ng produksyon: Ang disenyo na na-optimize ng tornilyo, lumalaban sa pagsusuot, hindi-stick, chrome nang walang pagbagsak, pagtatago na walang pandikit, mabilis na pagbabago ng kulay, bilis ng mataas na linya, mataas na ani ng produksyon.

● Malawak na hanay ng mga aplikasyon: Depende sa uri ng mga materyales, maaari itong magamit sa kaukulang extruder screw, na maaaring magbigay ng solong-thread na uri ng gradient, BM double-thread na uri ng paghihiwalay, at iba pang mga uri ng mga turnilyo.

● Disenyo ng Leak-Proof: Ang natatanging mga istruktura ng sealing at pagpoposisyon ay nagsisiguro na ang flange ay hindi tumagas ng materyal, at ang antas ng taas ng ulo ng extrusion ay nananatiling matatag kahit na para sa pangmatagalang paggamit.

● Tumpak na kontrol sa temperatura: ± 1 ℃.

● Matalino: Ang isang intelihenteng sistema ng pamamahala ng formula ay maaaring napapasadya. Mayroon itong isang pag-click sa pag-access sa formula ng SOP, isang-click na paghahanda ng pagsisimula, isang-click na start-up, at matalinong kontrol.

● Madaling pagpapanatili: Ang mga customer sa labas ng Tsina ay maaaring ipasadya ang paggamit ng sistema ng control ng bus ng profinet, na nagsisiguro ng mabilis at mababang panghihimasok na paghahatid ng signal. Hangga't mayroong isang network ng komunikasyon sa anumang bansa o rehiyon, ang malayong pagkakamali sa pagtuklas, pag -aayos, at mga serbisyo sa pagpapanatili ay maaaring mabilis na maipatupad.
