Ang Silicone Sheath Extrusion Line ay isang hindi pamantayan na kagamitan na may pagpapasadya. Ang pangunahing modelo ng makina ay karaniwang 50-120mm. Ito ay angkop para sa high-temperatura na silicone cross-linked wire sheath extrusion. Ang temperatura ng silikon extrusion ay mababa. Ang extruded material ay walang lakas ng mekanikal. Matapos ma-irradiated sa isang high-temperatura na sintering pot, ang mga panloob na molekula ng materyal na goma ay naka-link at matatag. Ang layer na may kaugnayan sa sheath ay may mataas na pagkalastiko, paglaban sa mataas na temperatura, paglaban sa alitan, at iba pang mga pag-aari. Sheathed extruder has the following characteristics: continuous and stable extrusion of material by screw, sufficient cooling of the material feeding tube without being heated up, smooth feeding without stagnation, convenient and quick adjustment of machine head deviation, energy-saving and heat-insulating sintering pot, and automatic lifting and lowering of the sintering pot to save labor, smooth sheath surface without mold closing marks, and smooth surface without particles, smooth guide wheel with no damage to the Ang wire, matatag na wire diameter at pagpapaubaya, matatag na pag-igting ng pay-off at take-up, pagbabago ng mga reels ng take-up at pay-off nang hindi tumitigil sa makina, makatipid ng istruktura ng paggawa ng paggawa, at magagandang wire na pag-aakma ng take-up, atbp. Ang iba't ibang mga gumagamit ay magkakaroon ng iba't ibang mga pangangailangan kapag nag-order ng makina na ito. Maaaring suportahan ng aming kumpanya ang isinapersonal na pagpapasadya ayon sa mga pangangailangan ng gumagamit. Sa mga tuntunin ng hardware, maaari kaming magbigay ng iba't ibang mga modelo at mga pangunahing tatak ng accessories para mapili ng mga gumagamit. Sa mga tuntunin ng software ng elektrikal na kontrol, maaari rin kaming magbigay ng matipid at praktikal o ang pinaka -advanced na mga pamamaraan ng kontrol sa elektrikal. Dahil sa iba't ibang pangkalahatang mga pagsasaayos, ang presyo ng makina na ito ay nag -iiba din. Samakatuwid, ang pangunahing kadahilanan na tumutukoy sa presyo ng makina na ito ay ang pagpoposisyon sa antas ng pagsasaayos ng produkto ng gumagamit. Bilang karagdagan, dahil ang produktong ito ay isang hindi pamantayan na na-customize na kagamitan na may maliit na maraming produksyon lamang, mas matagal ang panahon para sa disenyo, pagmamanupaktura, pag-install, at pag-debug cycle ay mahaba. Ang mga gumagamit ay dapat magreserba ng sapat na mga siklo ng pagkuha upang makamit ang perpektong paghahatid ng produkto.

Pagtatanong +
PreV：Walang nakaraang produkto
Susunod：LSZH/XLPE/TPE/TPU Sheath Extrusion Line
Product Details

Mga sangkap

● Tension Stand
● Pay-off stand
● Straightening Stand
● Preheater

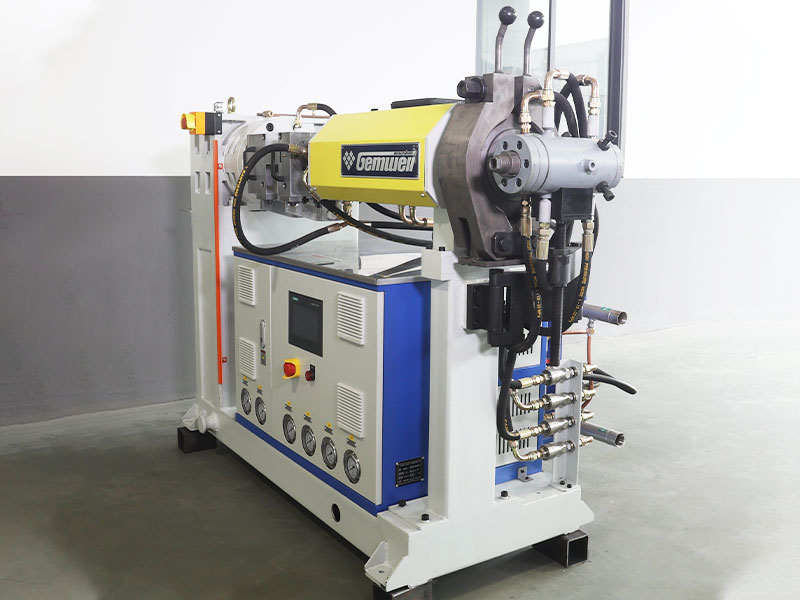

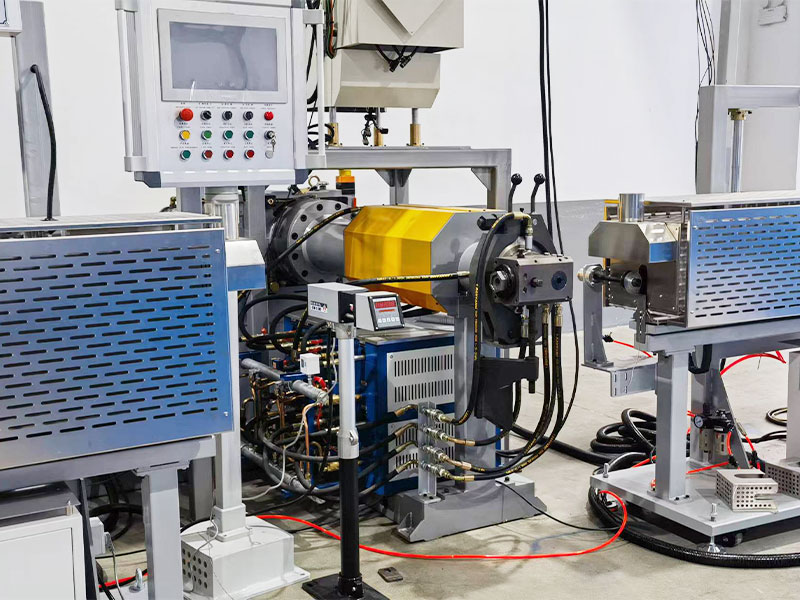

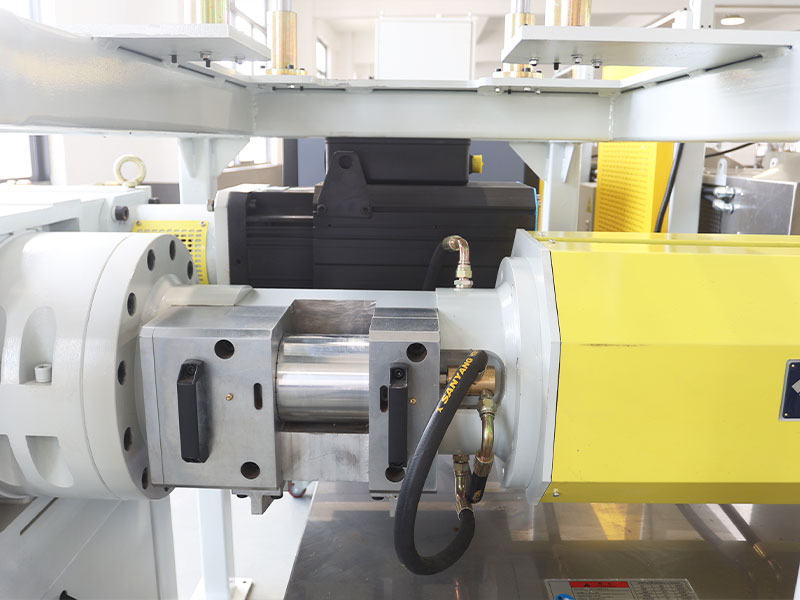

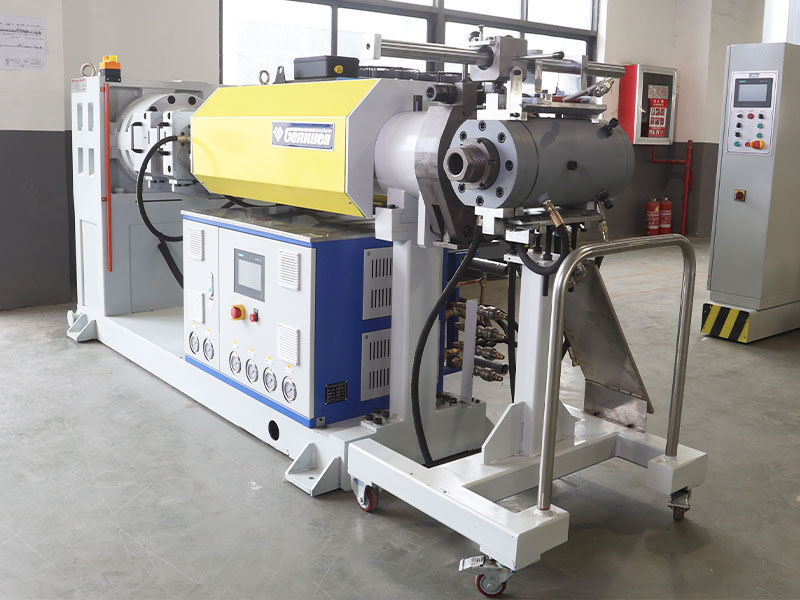

● Pangunahing extruder
● Ulo ng extruder
● Nagpapalipat -lipat ng sistema ng paglamig ng tubig
● Percussion furnace
● Sintering oven
● Paglamig ng tangke ng tubig
● Printer
● Air blow nozzle
● Capstan
● Wire akumulasyon stand
● Meter Counter
● Laser diameter gauge
● Pang -industriya Frequency Spark Tester

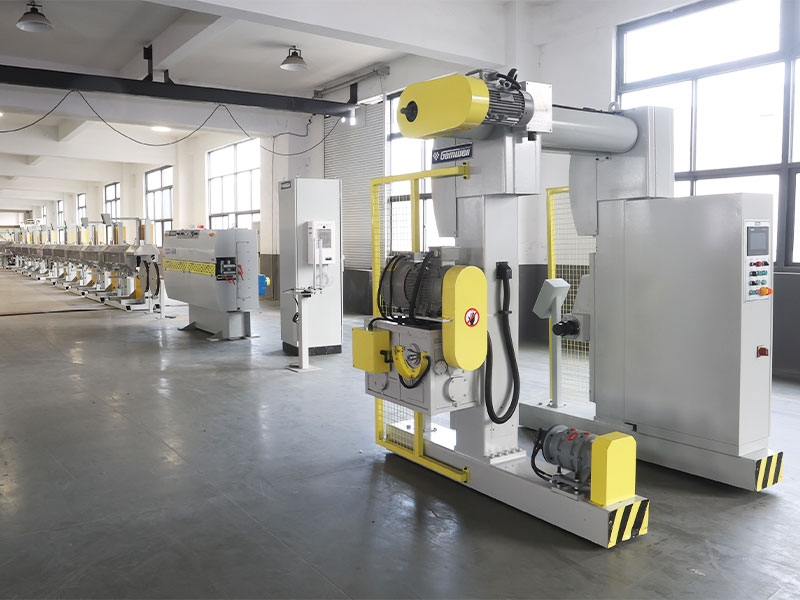

● Take-up
● Box ng kontrol sa kuryente

Mga pagtutukoy sa teknikal

Pangunahing mga teknikal na parameter 65 Uri 90 Uri 120 Uri
Ang angkop na mga uri ng kawad Angkop para sa data cable, computer cable, high-frequency cable, electric-power cable, power cord, at iba pang kawad na maging sheath extruded.
Saklaw ng Core Ø1.2-6mm Ø2.5-12mm Ø6-22mm
Tapos na panlabas na diameter Ø2.5-7mm Ø3.5-14mm Ø8-25mm
Saklaw ng bilis ng wire 10-200m/min 10-200m/min 10-200m/min
Istraktura ng makina Kunin ang ulo ng extruder bilang gitnang axis, ang lahat ng mga bahagi mula sa pay-off hanggang sa take-up ay magkakasunod na ipinamamahagi. Ang karaniwang linya ng extrusion ay may taas na sentro ng 1 metro at isang kabuuang haba ng 20-25 metro
Uri ng wire pay-off Shaftless pay-off stand, electric lifting. Ang uri ng Pay-Off Power ay maaaring ipasadya upang maging aktibo o pasibo, at ang uri ng pay-off stand ay maaari ring ipasadya tulad ng uri ng shaft/uri ng portal cradle.
Pay-off na pagtutukoy ng reel Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Kapangyarihan ng pay-off 3.7kw Motor Gearbox 5.5kw motor gearbox
Pay-off tension-type Vertical Slide Rail Tension Frame, napapasadyang sa iba pang mga estilo Shaft lever tension frame, napapasadyang sa iba pang mga estilo
Straightening Stand Limang wheel conductor straightening stand, panlabas na diameter ng conductor straightening wheel ay Ø100, nilagyan ng toolbox.

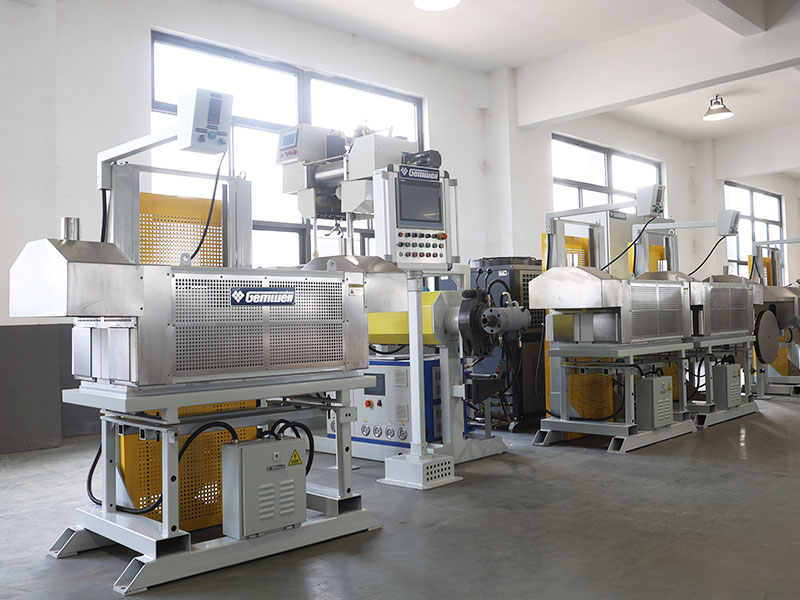

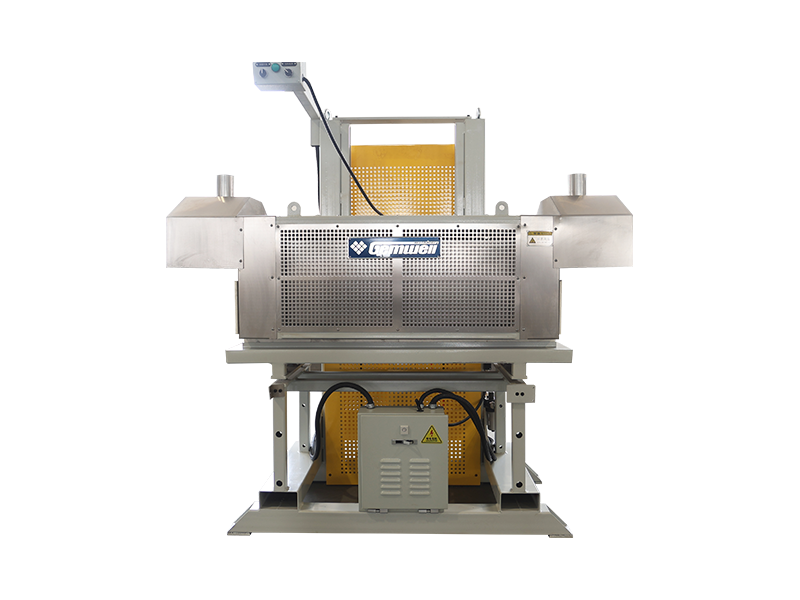

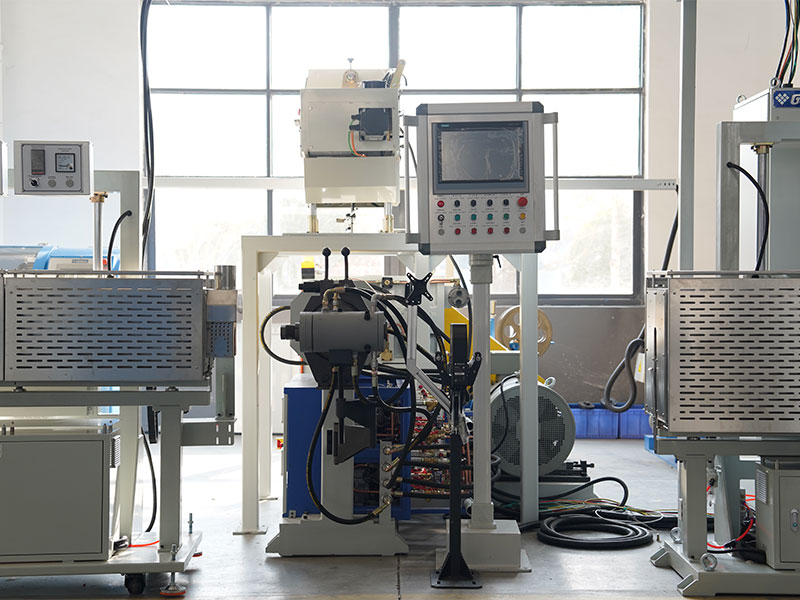

Preheater Electric vertical lift type drying oven, hindi kinakalawang na bakal na pag-init ng tubo, lakas ng pag-init ng 24kW, na may kakayahang maabot ang isang temperatura mula sa temperatura ng silid hanggang sa isang maximum na 800 degree sa mas mababa sa 5 minuto, haba ng 1 metro, na nilagyan ng isang module na uri ng komunikasyon, kontrol ng SCR, takip ng aluminyo na silicate na pagkakabukod, at isang panlabas na hindi kinakalawang na temperatura ng takip na bakal na takip. Ginagamit ito para sa pagpapatayo at pag -init ng ibabaw ng core wire o conductor, na pumipigil sa pag -umbok sa ibabaw sa kasunod na mga siklo ng pag -init, at maaaring ipasadya na may mga infrared na tubes ng pag -init.
Output ng materyal na extruder 70kg/h 200kg/h 300kg/h
Lakas ng extruder 22kw 37kw 55kw

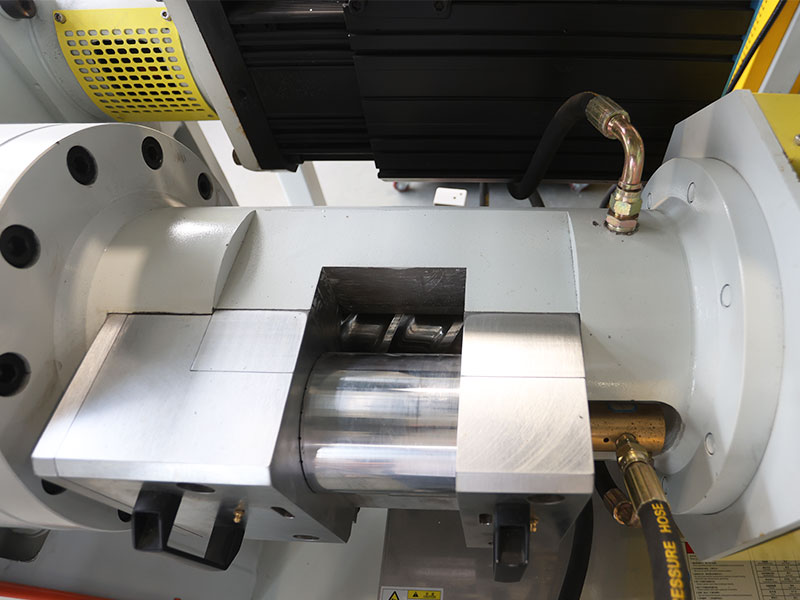

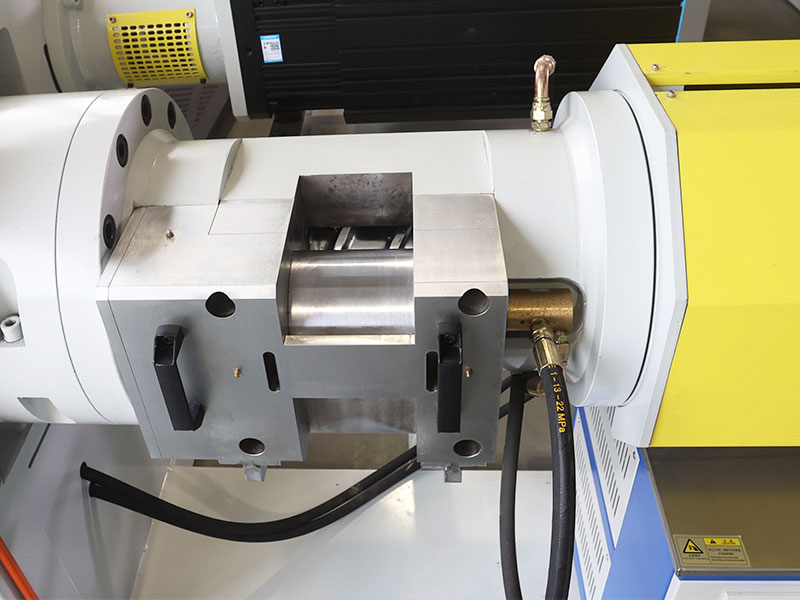

Parameter ng tornilyo L/D: 14: 1, Ratio ng compression: 1.6
Kontrol ng temperatura Hopper1 ＋ Extruder Body2 ＋ Extruder Neck1 ＋ Extruder Head1 ＋ Screw1

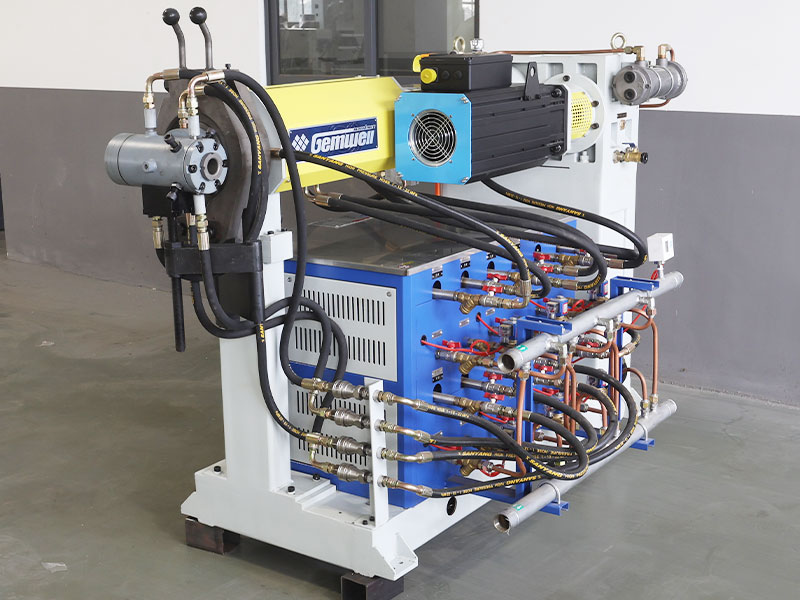

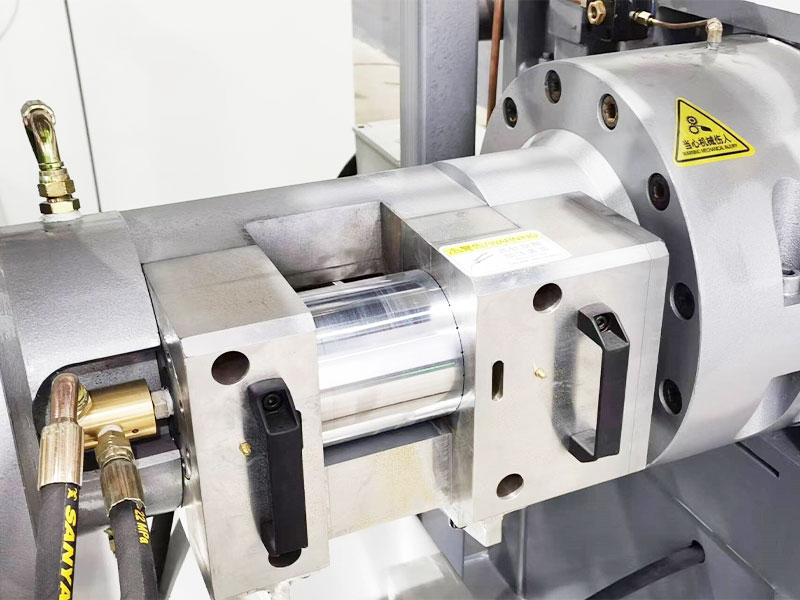

Paglamig ng Hopper Ang panlabas na spiral water jacket ng bariles ay pinalamig ng tubig, at ang panloob na tornilyo ay pinalamig din ng tubig. Ang hopper ay pinalamig sa pamamagitan ng nagpapalipat -lipat na tubig, at ang temperatura ay kinokontrol nang nakapag -iisa sa isang yunit ng paglamig upang mapanatili ang pare -pareho ang temperatura.

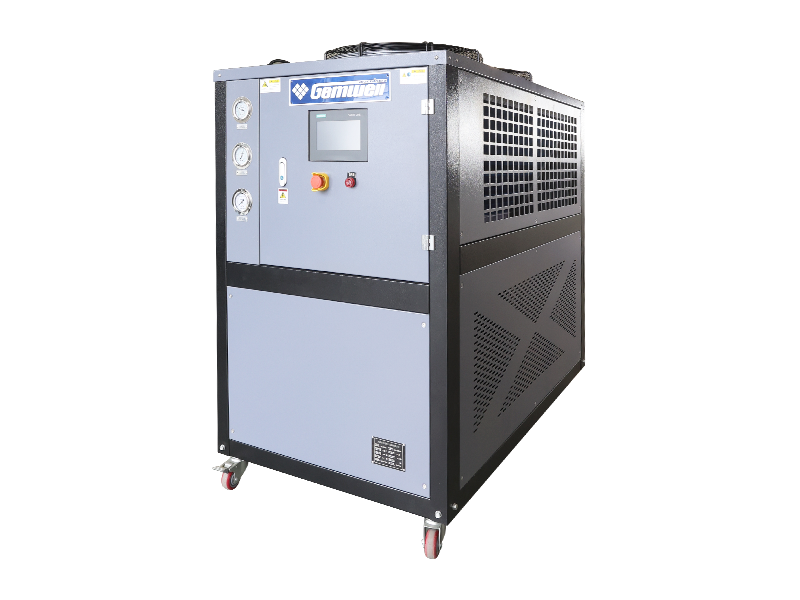

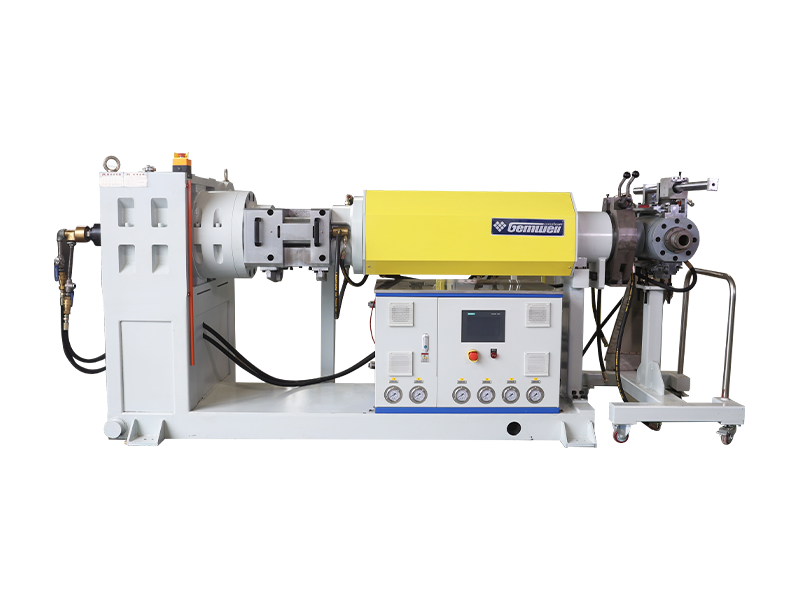

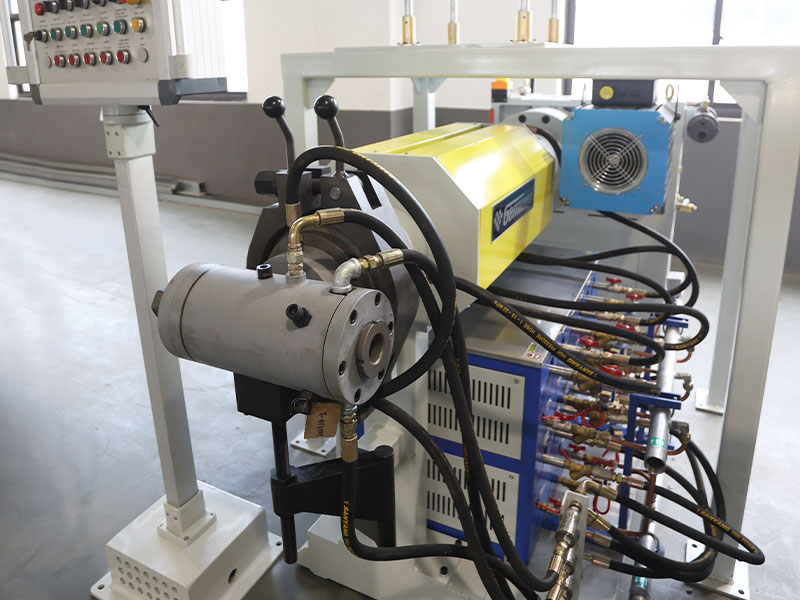

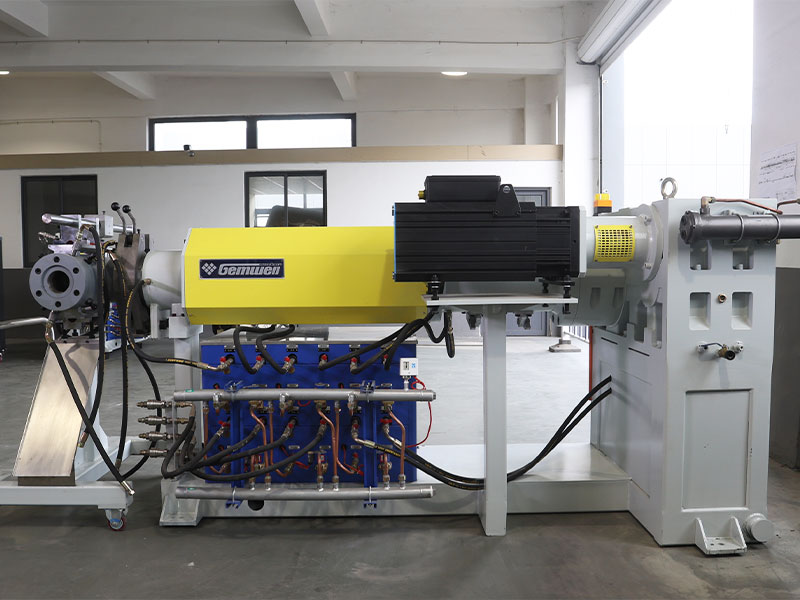

Nagpapalipat -lipat ng sistema ng paglamig ng tubig Ang bawat seksyon ay nilagyan ng independiyenteng paglamig ng tubig, na may tubig na pumped sa pamamagitan ng isang bomba ng tubig. Kapag lumampas ang itinakdang temperatura, ang malamig na tubig ay ibinibigay, at ang mainit na tubig ay dumadaloy pabalik sa chiller para sa paglamig upang mapanatili ang isang palaging temperatura.
Honeycomb plate Ang makina ay gawa sa 316 hindi kinakalawang na asero nang walang electroplating. Mayroon itong isang panloob na gabay na istraktura ng daloy, na may mga butas ng daloy na magkakaugnay ng mga chamfers na walang mga patay na sulok. Ang honeycomb plate at flange ay selyadong may isang tapered sealant upang maiwasan ang pagtagas.

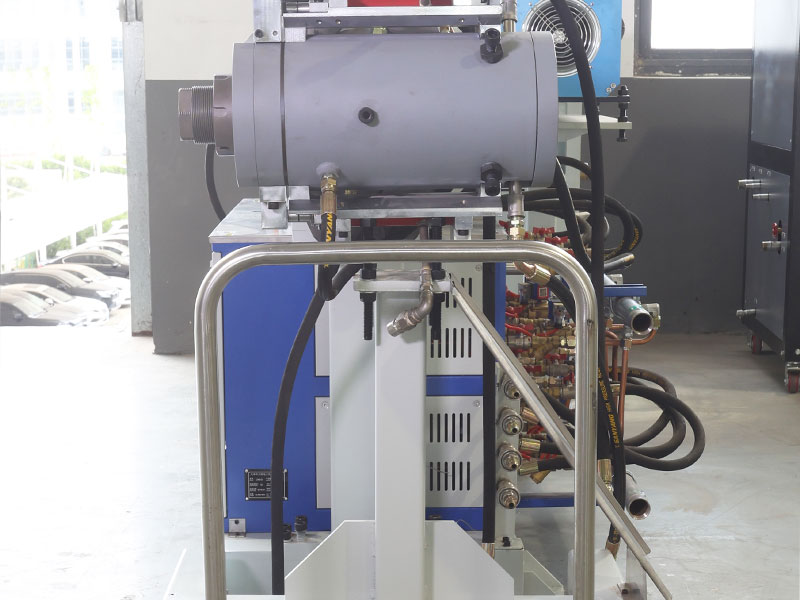

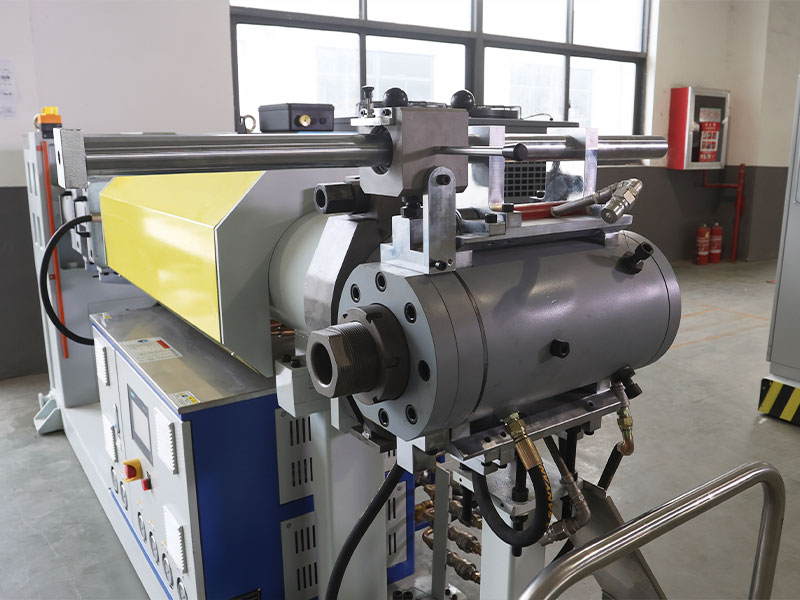

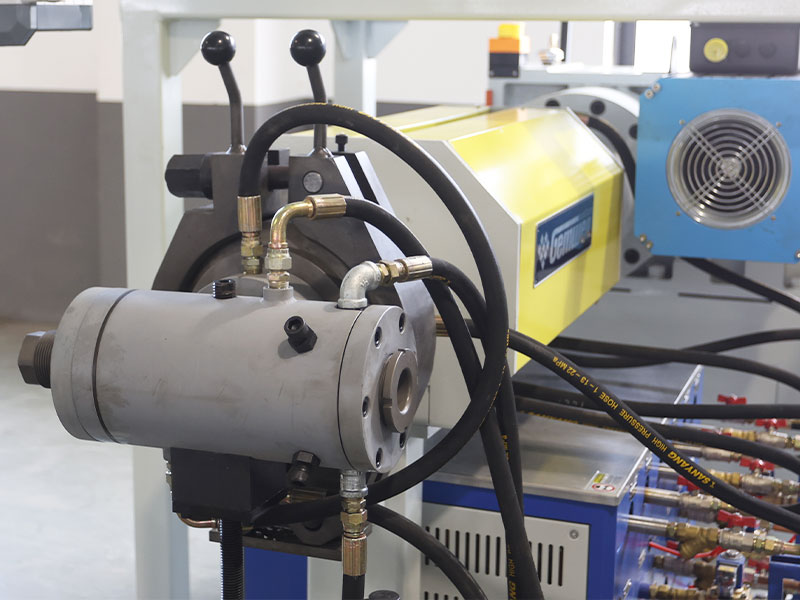

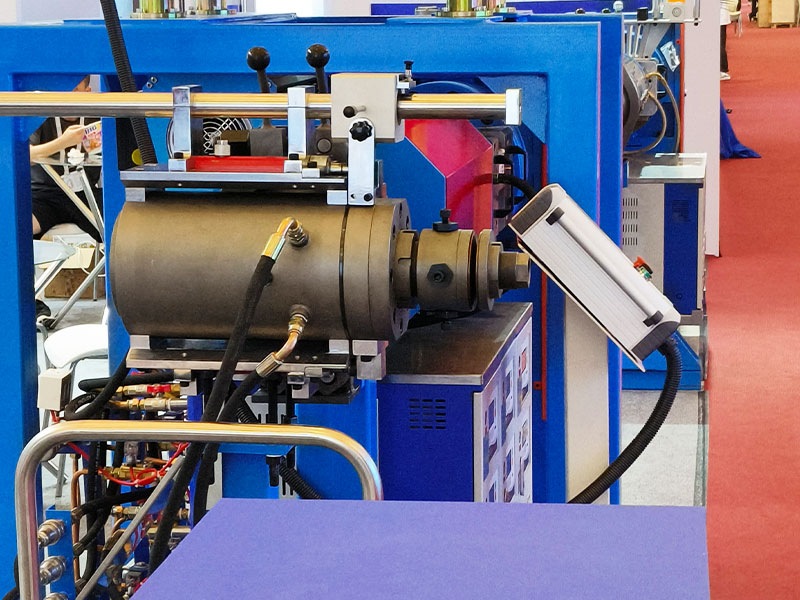

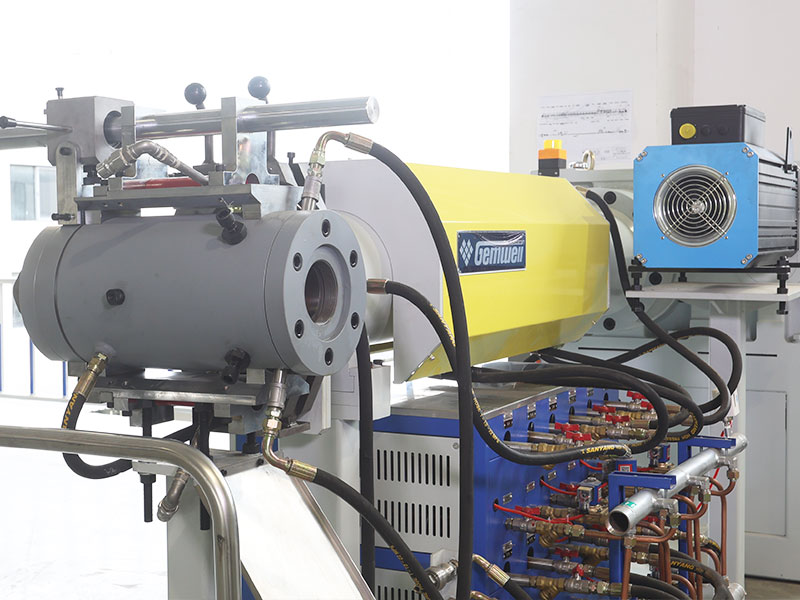

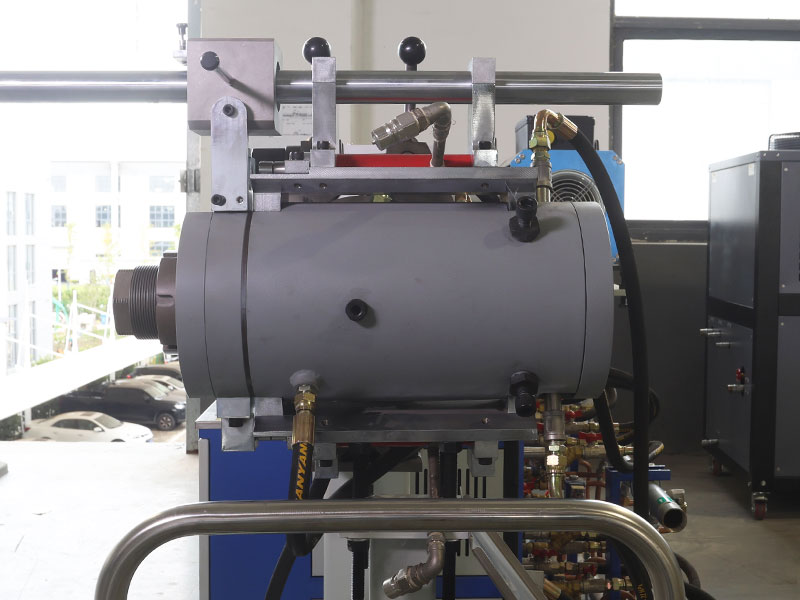

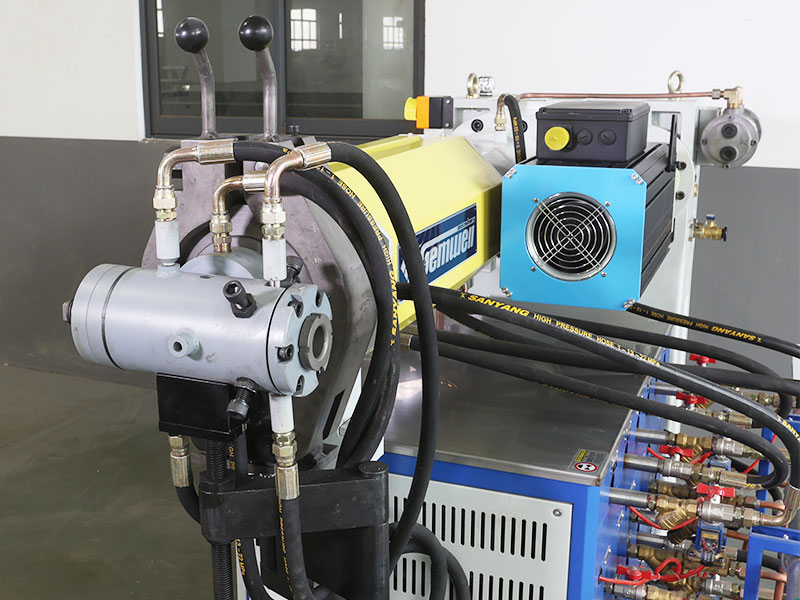

Uri ng ulo Ang ulo na naka-adjust na machine ng tubig. Ang detalye ng Hopper ay na -customize ayon sa diameter ng wire. Maaari itong idinisenyo gamit ang single-layer/double-layer/single-injection/double-injection na istruktura. Maaari rin itong ipasadya sa isang auto-centering extruder na uri ng ulo.
Ulo ng ulo Ang ulo ng makina ay ginawa sa China at maaaring ipasadya sa iba pang mga tatak tulad ng Eurotek, Unitek, Eurocab, at Microdia

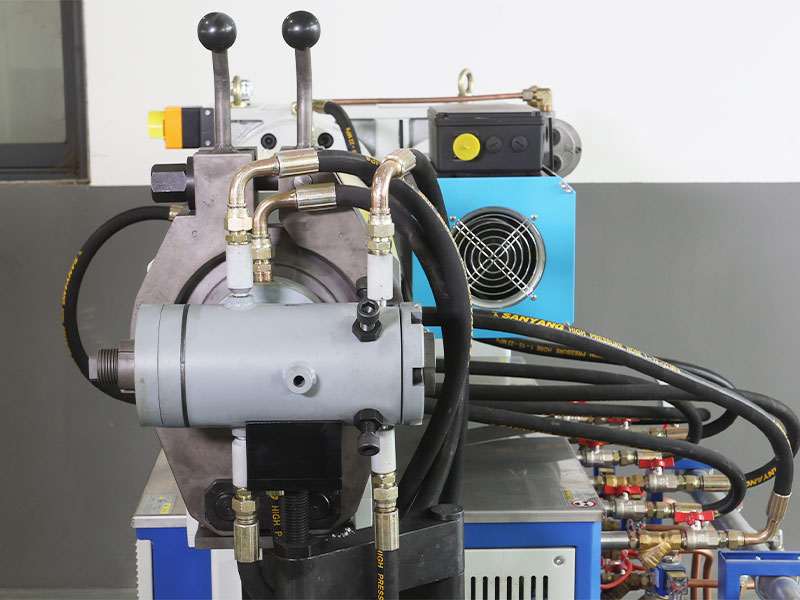

Ulo clamp Mayroong dalawang halves ng isang machine head clamp, na may dalawang up-and-down set ng screws rod clamp na naka-synchronize. Ang isang one-way wrench ay maaaring isama, at ang iba pang mga uri ng mga clamp ng ulo ng makina ay maaaring ipasadya.
Antas ng taas ng ulo Ang pag -ampon ng isang head flange double locating pin na istraktura, ang antas ng taas ng ulo ay nananatiling hindi nagbabago sa loob ng mahabang panahon.
Percussion furnace Electric Upright lift type drying oven, infrared heating tubes, na may isang lakas ng pag -init ng 24kW. Tumatagal ng hindi hihigit sa 5 minuto upang maabot ang pinakamataas na temperatura ng 800 degree mula sa temperatura ng silid. Ito ay may haba na 1 metro. Nilagyan ng module ng temperatura ng komunikasyon at kontrol ng SCR, nagtatampok ito ng isang alumina silicate na pagkakabukod ng layer at isang panlabas na hindi kinakalawang na asero na pagkakabukod ng init. Ginagamit ito para sa mabilis na paghubog ng mga ibabaw ng cable pagkatapos ng extrusion, pagprotekta sa proteksyon laban sa mga gasgas at pinsala na dulot ng kasunod na mga gulong ng gabay na sumusuporta.

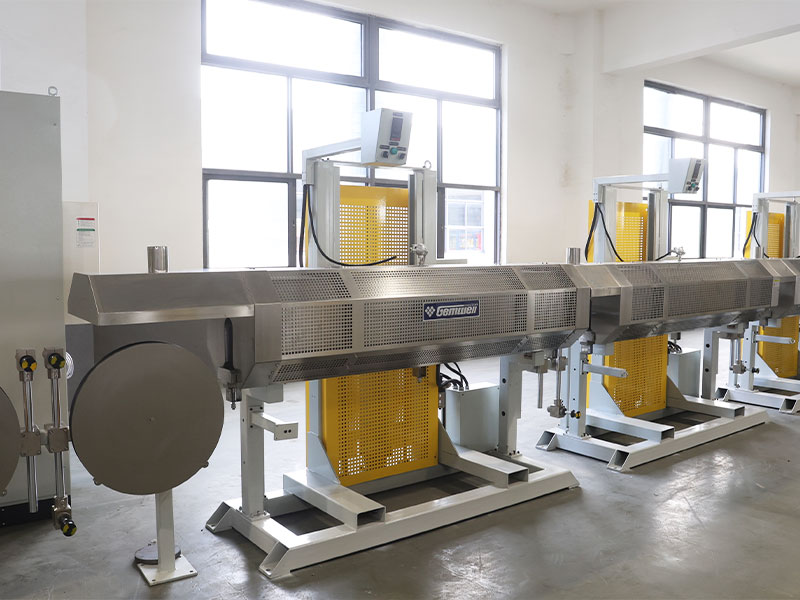

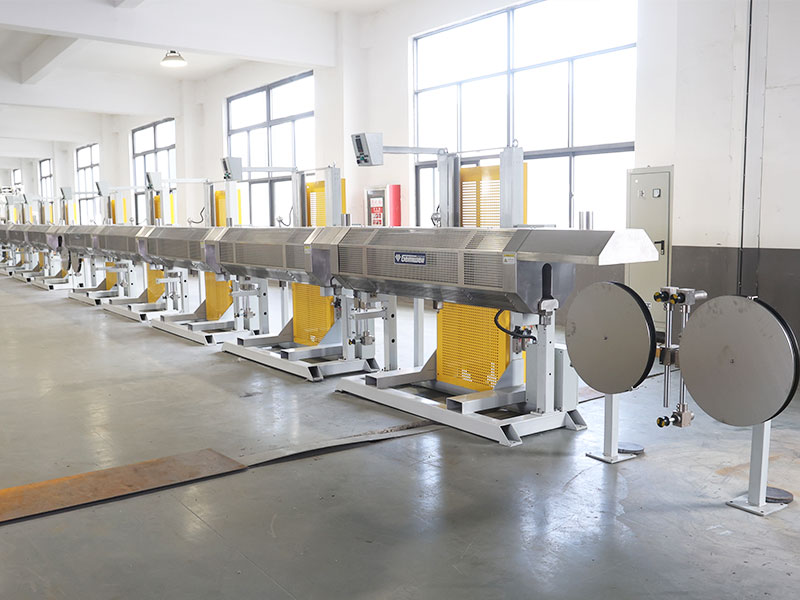

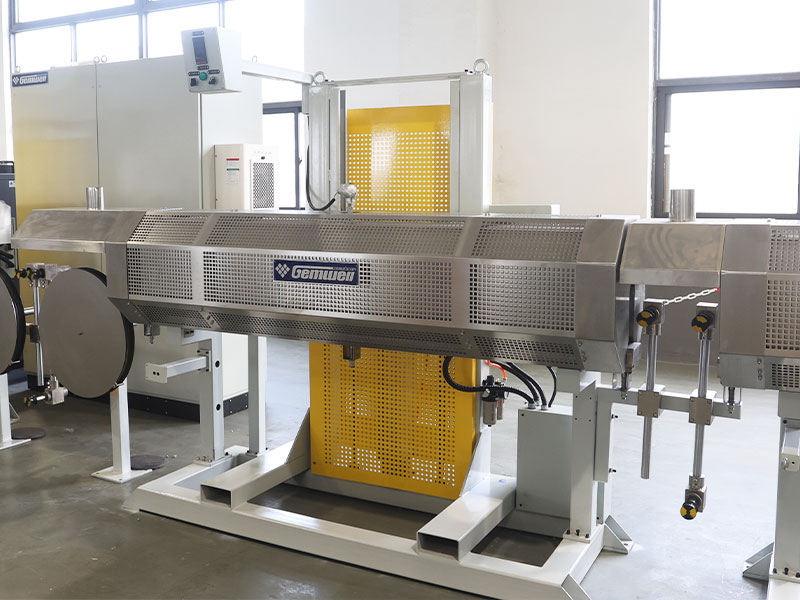

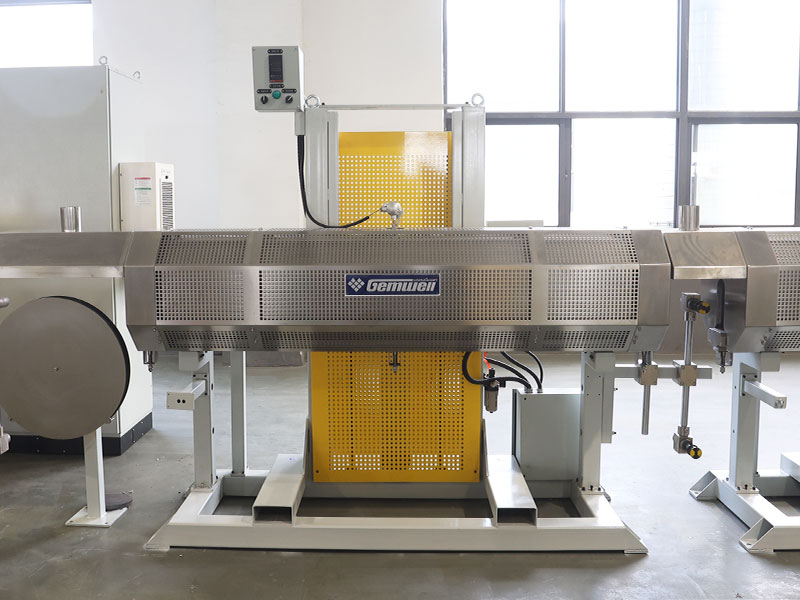

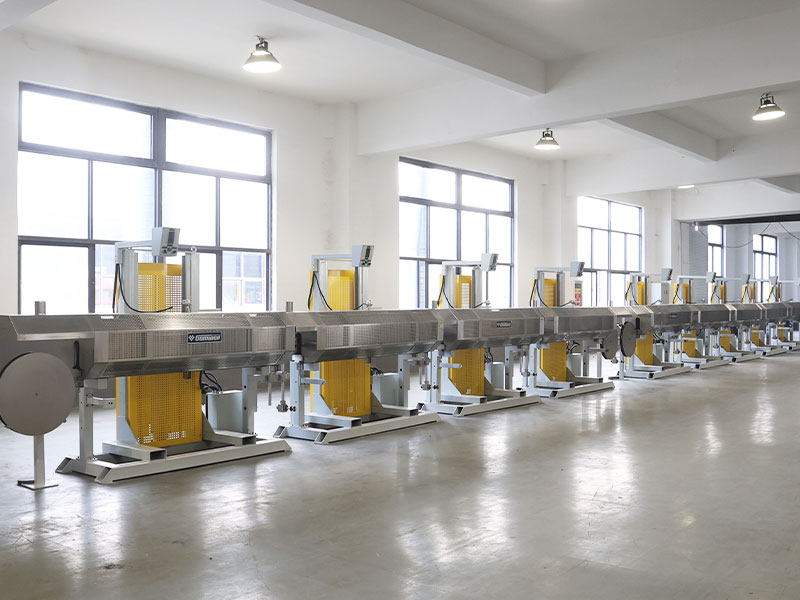

Sintering oven Electric Upright lift type drying oven, hindi kinakalawang na asero na pag -init ng tubo, na may lakas ng pag -init ng 12kW. Tumatagal ng hindi hihigit sa 5 minuto upang maabot ang pinakamataas na temperatura na 600 degree mula sa temperatura ng silid. Ito ay nahati sa mga seksyon ng 2-metro. Nilagyan ng module ng temperatura ng komunikasyon at kontrol ng SCR, nagtatampok ito ng isang alumina silicate na pagkakabukod ng layer at isang panlabas na hindi kinakalawang na asero na pagkakabukod ng init. Ang pasukan at exit ng oven ay nilagyan ng adjustable baffles upang mabawasan ang pagkawala ng init. Ang mga cable ay dumadaan sa gitnang posisyon ng oven.
Printer Ang electric stirring type inkjet printer ay maaaring ipasadya sa iba pang mga estilo ng pag -print o isang karagdagang aparato ng droplet na pagbabawas ng iniksyon.

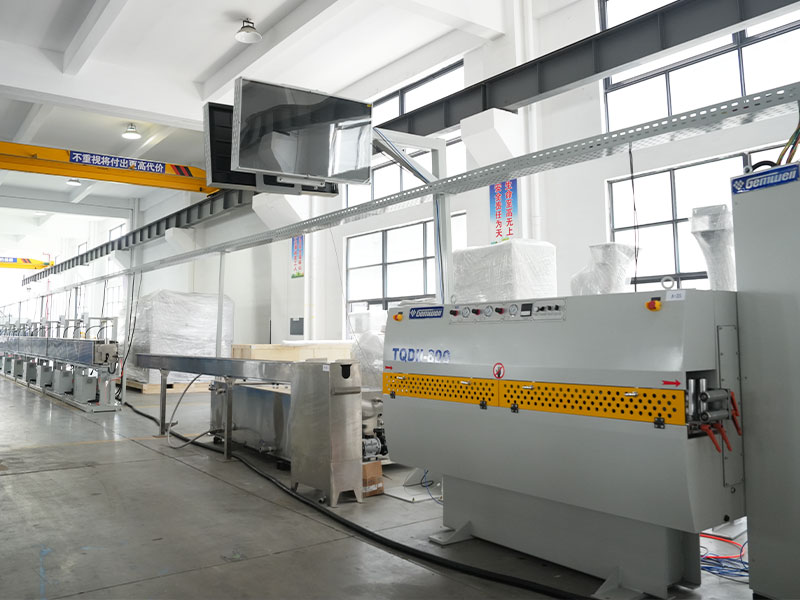

Paglamig ng tangke ng tubig Ang 10-metro na single-layer na U-hugis na tangke ng tubig ay nagsasama ng nagpapalipat-lipat na paglamig ng tubig. Ginawa ng materyal na Sus304, maaari itong ipasadya bilang isang double-layer na U-hugis na tangke ng tubig o may pasadyang haba.
High-pressure air blowing nozzle Ang flip-type na air-blowing nozzle, na gawa sa materyal na POM ay nagtatampok ng isang dual-stage blowing istraktura. Naka-install ito sa paglamig ng tangke ng tubig at capstan, at ang iba pang mga uri ng mga air-blowing nozzle ay maaaring ipasadya.
Uri ng capstan Dual-wheel capstan Caterpillar Capstan
Diameter ng gulong ng capstan Ø500 dual-wheel type Ø600 dual-wheel type 800kg Caterpillar Capstan
Kapangyarihan ng capstan 3.7kw servo motor gearbox 5.5kw servo motor gearbo
Wire akumulasyon tension stand Ang pahalang na pag -igting ng pag -igting ng pag -igting ay tumayo, kabuuang haba ng 12 metro, 10 grooves 9 grooves sa wire storage wheel, kabuuang imbakan ng wire ng 180 metro, magnetic powder clutch tension, vertical o iba pang mga uri ay napapasadya.
Wire akumulasyon diameter ng gulong Ø300, ang pagtutukoy ng diameter ng gulong ay maaaring ipasadya Ø400, Ang pagtutukoy ng diameter ng gulong ay maaaring ipasadya Ø550, Ang pagtutukoy ng diameter ng gulong ay maaaring ipasadya
Meter Counter Pressure wheel type meter counter, metro wheel circumference ng 500mm, encoder detection, adjustable meter correction coefficient, at iba pang mga uri ng mga counter ng metro ay napapasadya.

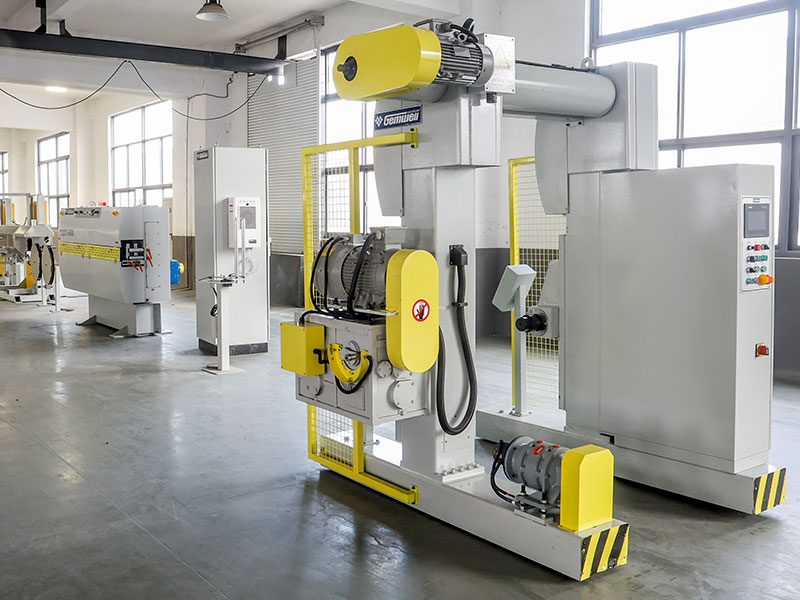

Take-up type Dual-head shaftless wire take-up, electric lift, iba pang mga uri ay napapasadya. Uri ng portal ground, ang iba pang mga uri ay napapasadya.
Mga pagtutukoy ng Take-Up Reel Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Take-up power 3.7kw Motor Gearbox 5.5kw motor gearbox
Laser diameter gauge Ginawa-in-chian single-axis diameter gauge, pagsukat ng kawastuhan ng 0.001, ang iba pang mga tatak tulad ng Sikora/Zumbach/Proton/Takikawa ay maaaring ipasadya.
Pang -industriya Frequency Spark Tester Made-in-China Bead-Type High-Voltage Spark Tester, Boltahe Saklaw 0-15KV, Napapasadyang Iba pang Mga Tatak tulad ng Clinton/Sikora/Proton

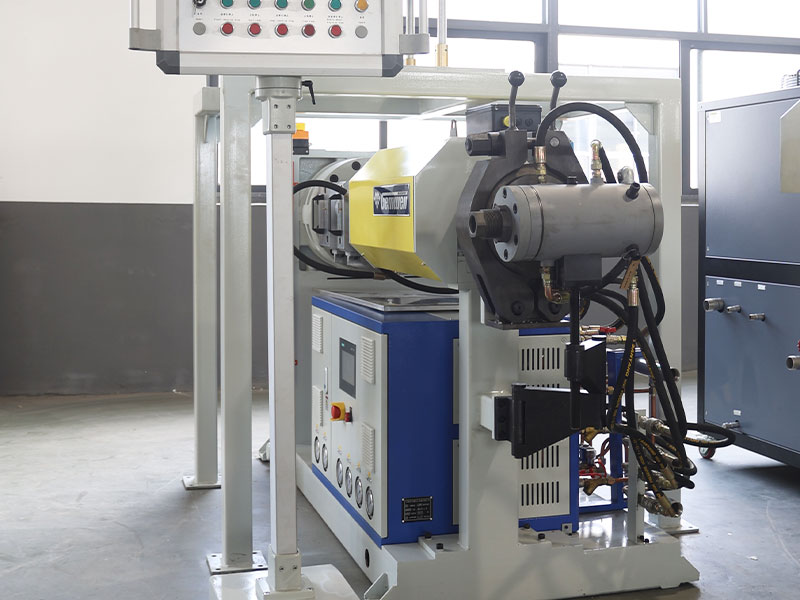

Kontrolin ang Electrical Box Ang friendly na friendly na apoy-retardant na pintura na pinahiran ng Victor Electric Cabinet, Weinview 10 "HMI, Siemens PLC, Scheider switch, RKC temperatura controller. Ang mga tatak ng motor at frequency converter ay napapasadya.
Gross power 280kw 320kw 350kw


Opsyonal na mga item sa pagpapasadya

Front Capstan Ang Ø500 double-wheel front capstan ay maaaring ipasadya Ang Ø600 double-wheel front capstan ay maaaring ipasadya Ang Ø800kg Caterpillar Front Capstan ay maaaring ipasadya

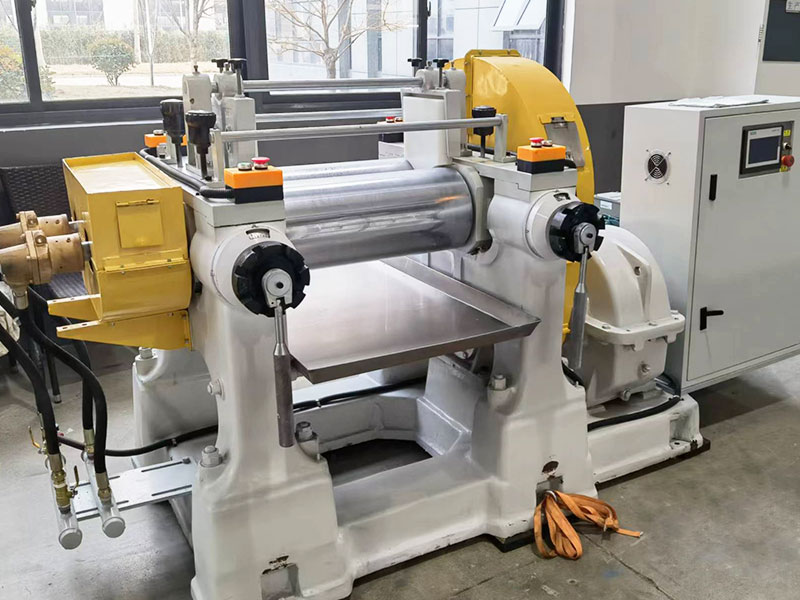

Buksan ang Rubber Refining Mixer Ang Open Rubber Refining Mixer ay maaaring ipasadya

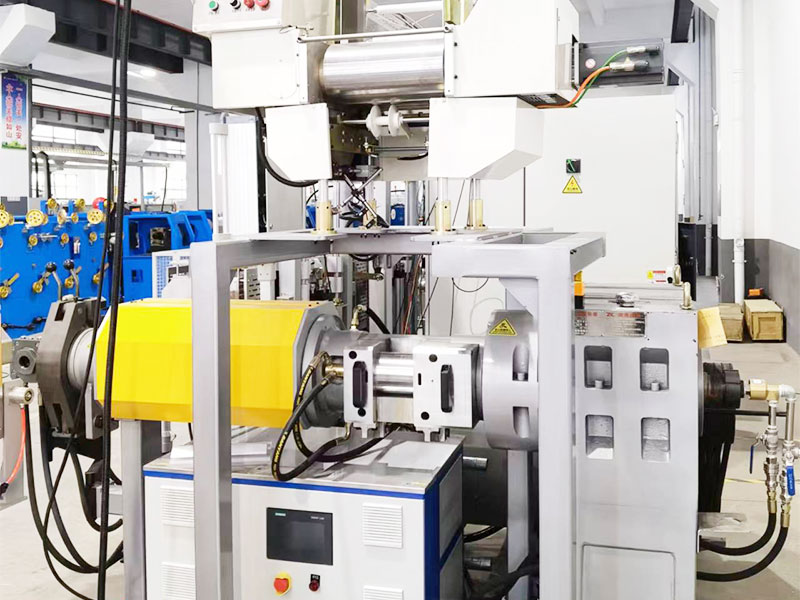

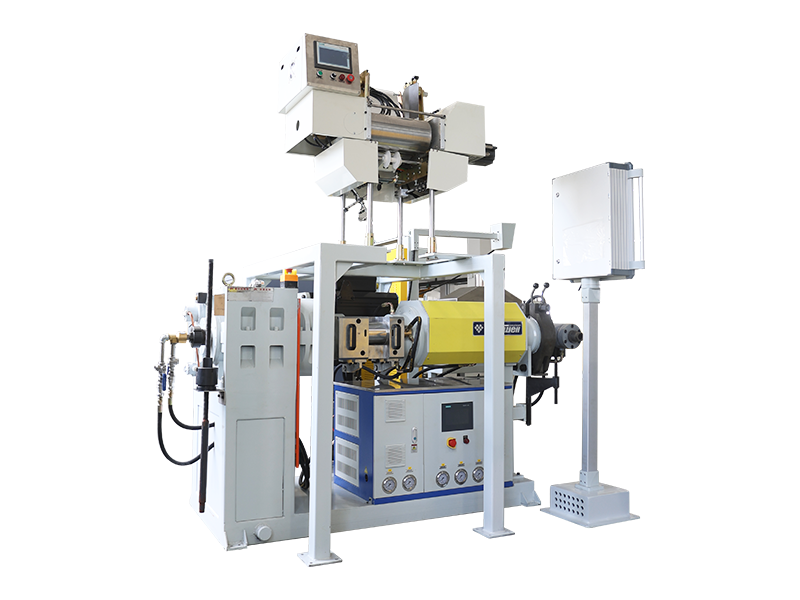

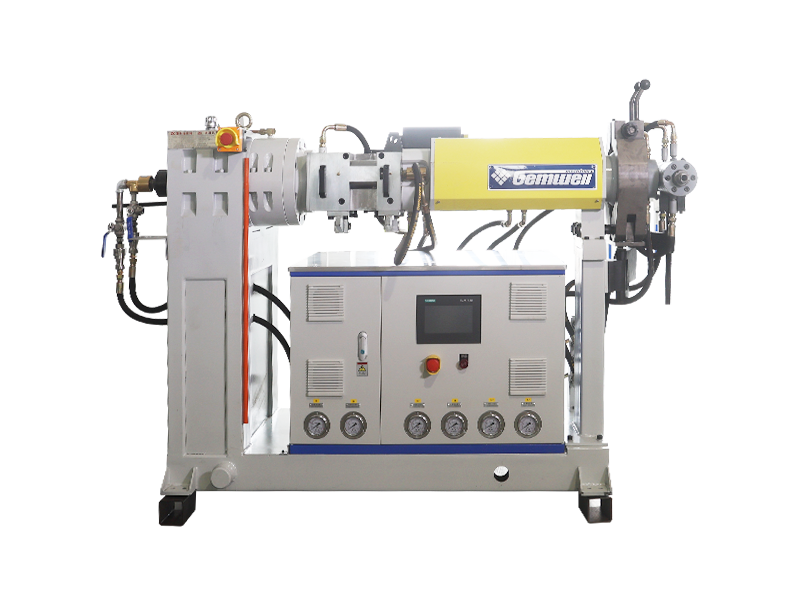

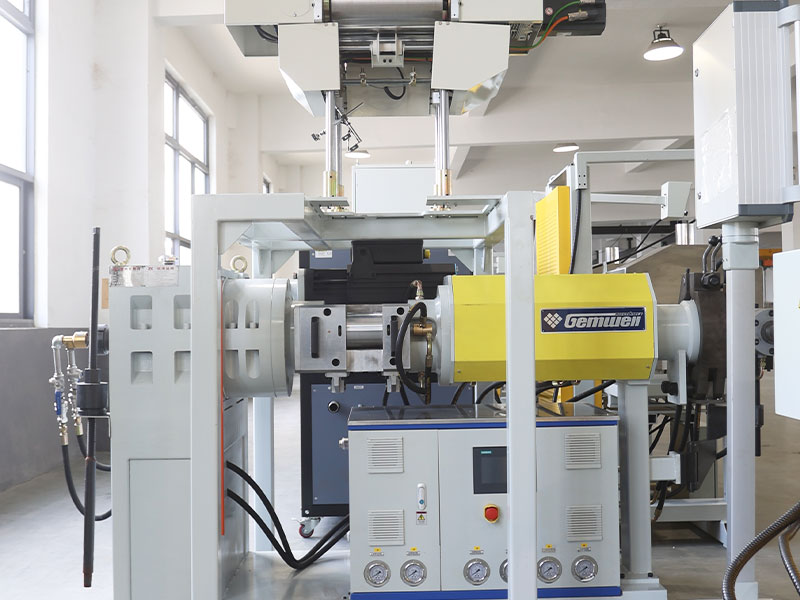

Awtomatikong makina ng pagpapakain ng goma Ang isang awtomatikong makina ng pagpapakain ng goma ay maaaring ipasadya, at mai -install sa itaas ng feed hopper ng pangunahing makina, pag -save ng manu -manong operasyon sa pagpapakain.
Ang mga extruder para sa pag -iniksyon/panloob na layer extrusion/panlabas na layer extrusion Ang mga extrusion machine para sa iniksyon, panloob na layer extrusion, o panlabas na layer extrusion ay maaaring ipasadya, na may isang ginustong layout na hugis V.
Pressure Detection Isang presyon Ang sensor o pagsabog-patunay na balbula sa kaligtasan ay maaaring maidagdag sa flange plate ng ulo ng makina.
Vacuum extractor Ang mga aparato ng vacuum ay maaaring maidagdag sa pumapasok ng ulo ng makina.
Power Machine Napapasadyang pagpipilian upang magdagdag ng isang electric stirring-type powder machine o electrostatic environmentally friendly powder machine.
Wire cutting machine Napapasadyang pagpipilian upang magdagdag ng isang wire-cutting machine.
Coiling plate Mga napapasadyang mga pagpipilian upang magdagdag ng isang simple o mabilis na coiling plate.
Coiling machine Napapasadyang pagpipilian upang magdagdag ng isang coiling machine.
Air Pump Drying Machine Napapasadyang pagpipilian upang magdagdag ng isang air pump drying machine.
Lump detector Ang napapasadyang pagpipilian upang magdagdag ng mga tampok ng pagtuklas ng bukol sa pagsukat ng instrumento sa mga tatak ng diameter ng Tsino, o ipasadya ang iba pang mga tatak tulad ng Sikora/Zumbach/Proton/Takikawa.
Inkjet Printer Ang IMAJE/KGK/Leibinger ay napapasadya.
Pagsukat ng eccentricity Napapasadya ang Beta/Sikora/Zumbach/Proton/Takikawa.
Hanging Electronic Display Board Napapasadyang pagpipilian upang magdagdag ng isang dobleng panig na LED electronic screen o iba pang mga uri.
Matalinong sistema ng pamamahala ng resipe Napapasadyang pagpipilian upang magdagdag ng isang intelihenteng sistema ng pamamahala ng pormula, pag -iimbak ng data tulad ng pag -igting ng wire, temperatura ng preheating, extrusion panlabas na diameter, wire spacing, at presyon ng hangin sa PLC. Gamit ang mode ng Komunikasyon ng Bus ng Profinet, pagsuporta sa koleksyon ng data ng MES at pag-import, pag-click sa pag-access sa proseso ng paggawa, pagsisimula ng isang pag-click, at pagsasakatuparan ng digital na intelihenteng paggawa.
Peripheral Auxiliary Equipment Suporta para sa pagpapasadya ng karagdagang mga peripheral auxiliary na kagamitan o espesyal na na -customize na linya ng extrusion.
Mga kable ng elektrikal 2.5-metro na overhead cable trough stand, air pipes, signal wire, at power cable na nakaayos sa mga paghihiwalay, wire inlet mula sa tuktok ng kahon ng elektrikal na kontrol, napapasadyang mga alternatibong pamamaraan.
Mga regulasyon sa kaligtasan at pamantayan Ginawa ayon sa mga pamantayan sa kaligtasan ng CCC CCC, napapasadya ayon sa pamantayan sa kaligtasan ng CE/CSA/UL.
Mga Pamantayan sa Power Supply 3-phase 380V/50Hz, napapasadyang para sa iba't ibang mga boltahe at frequency sa iba't ibang mga bansa at rehiyon.




Mga Tampok ng Produkto

● Mabilis na pag -thread: Pindutin lamang ang pindutan upang itaas ang silid ng pag -init. Ang silid ng hurno ay ibinaba upang i -seal at pinainit pagkatapos ng pag -thread ng wire.

● Disenyo ng Leak-Proof: Ang natatanging mga istruktura ng sealing at pagpoposisyon ay nagsisiguro na ang flange ay hindi tumagas ng materyal, at ang antas ng taas ng ulo ng extrusion ay nananatiling matatag kahit na para sa pangmatagalang paggamit.

● Proteksyon ng kasalanan: Nilagyan ng isang function na may kasalanan para sa oven ng pag-init. Kung sakaling may bahagyang pinsala sa mga elemento ng pag-init, na nagiging sanhi ng isang pagbagsak ng temperatura, ang kagamitan ay tunog lamang ng isang alarma, bawasan ang bilis ng operasyon, at patuloy na matiyak ang normal na paggawa ng mga mahahabang cable.

● Mahusay at palakaibigan sa kapaligiran: Ang pasukan at paglabas ng oven ay nilagyan ng adjustable baffles upang mabawasan ang pagkawala ng init. Bilang karagdagan, ang pasukan at paglabas ng oven ay nilagyan ng mga usok ng usok upang mapanatili ang isang malinis na kapaligiran sa paggawa.

● Matalino: Ang isang intelihenteng sistema ng pamamahala ng formula ay maaaring napapasadya. Mayroon itong isang pag-click sa pag-access sa formula ng SOP, isang-click na paghahanda ng pagsisimula, isang-click na start-up, at matalinong kontrol.

● Madaling pagpapanatili: Ang mga customer sa labas ng Tsina ay maaaring ipasadya ang paggamit ng sistema ng control ng bus ng profinet, na nagsisiguro ng mabilis at mababang panghihimasok na paghahatid ng signal. Hangga't mayroong isang network ng komunikasyon sa anumang bansa o rehiyon, ang malayong pagkakamali sa pagtuklas, pag -aayos, at mga serbisyo sa pagpapanatili ay maaaring mabilis na maipatupad.
