Cantilever solong twisting machine

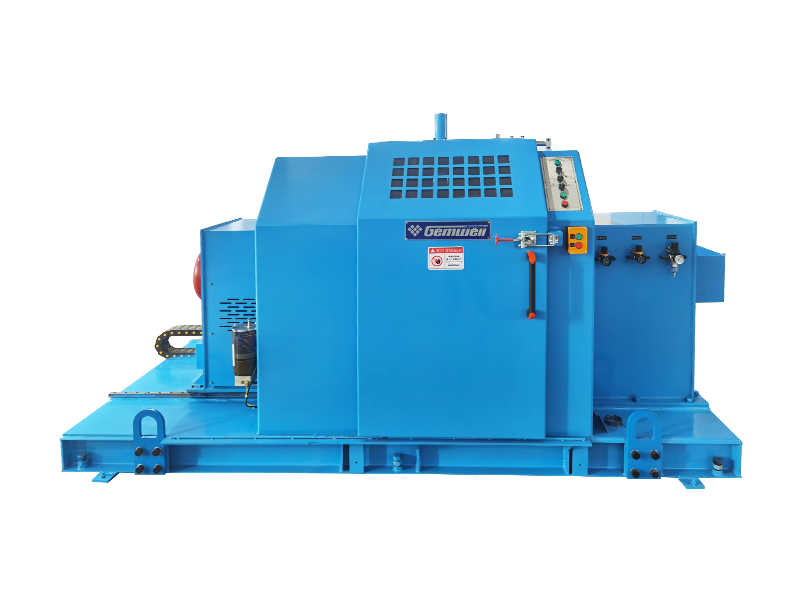

Speed Differential Take-Up Type Cantilever Single Twisting Machine (nang walang Capstan Pulley)

Ang bilis ng pagkakaiba-iba ng uri ng cantilever na solong twisting machine (nang walang capstan pulley) ay may isang mechanical trasmission pivot sa pagitan ng stranding cantilever at ang take-up sa pamamagitan ng paghahatid ng baras at pagkakaiba. Ang stranding cantilever motor ay nagtutulak ng stranding cantilever at ang pagkakaiba -iba upang paikutin nang magkakasabay sa isang palaging bilis, na nagpapadala ng unang pare -pareho ang bilis sa pagkakaiba; Ang motor sa take-up end ay nagpapadala ng pangalawang variable na bilis sa pagkakaiba-iba sa isang variable na bilis. Ang unang patuloy na bilis at ang pangalawang variable na bilis ay synthesized sa isang ikatlong variable na bilis upang himukin ang take-up spindle upang paikutin at kunin ang kawad. Ang isang pagkakaiba sa bilis ng pag-ikot ay nabuo sa pagitan ng patuloy na bilis ng pag-ikot ng stranding cantilever at ang variable na bilis ng pag-ikot ng take-up spindle. Ang ratio ng pagkakaiba -iba ng bilis ng rotational ay nakasalalay sa stranding pitch setting. Ang mga baluktot na wire ay sugat sa spool dahil sa pagkakaiba sa bilis. Habang ang mga wire ay naipon sa spool mula sa walang laman hanggang sa buo, ang diameter ay unti -unting tumataas. Ang control system ay awtomatikong inaayos ang pangalawang variable na bilis ng take-up spindle motor, at ang pagkakaiba-iba ay awtomatikong lumilipas sa ikatlong variable na bilis ng pag-ikot sa take-up spindle. Ito ay kung paano ang paggawa ng mga baluktot na wire ay pinananatili sa isang palaging bilis ng linya. Ang makina na ito ay maaaring magamit sa iba't ibang uri ng mga pandiwang pantulong tulad ng mga pay-off racks, center na umiikot na mga taping machine, at paayon na mga machine ng pag-tap upang mapagtanto ang pag-twist ng iba't ibang mga wire na may isang panlabas na diameter sa loob ng 25mm sa mga cable. Mayroon itong mataas na kahusayan sa produksyon, mababang mga pagkakamali, at pagganap ng mataas na gastos.

Pagtatanong +

PreV：Light-Duty Intergrated Type Cantilever Single Twisting Machine (Panlabas na Capstan at Aktibong Take-Up)
Susunod：Walang susunod na produkto

Product Details

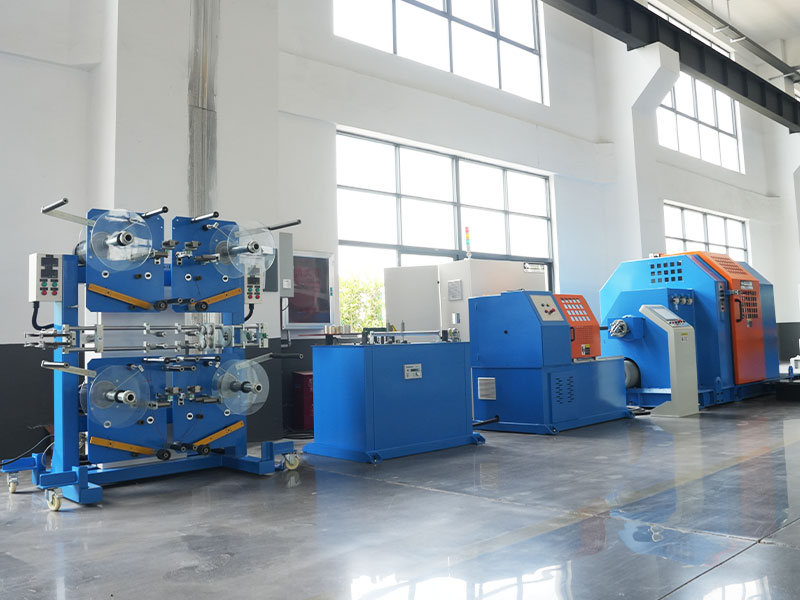

Mga sangkap

● Pay-off stand
● Wire concentrator
● Patuloy na pag -igting ng paayon na pag -taping ng pag -taping - opsyonal
● Central Rotating Taping Machine - Opsyonal

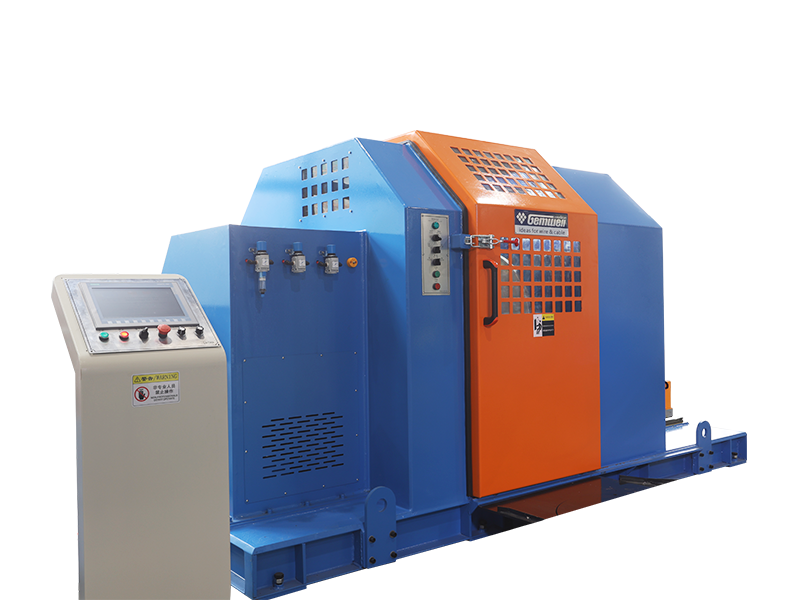

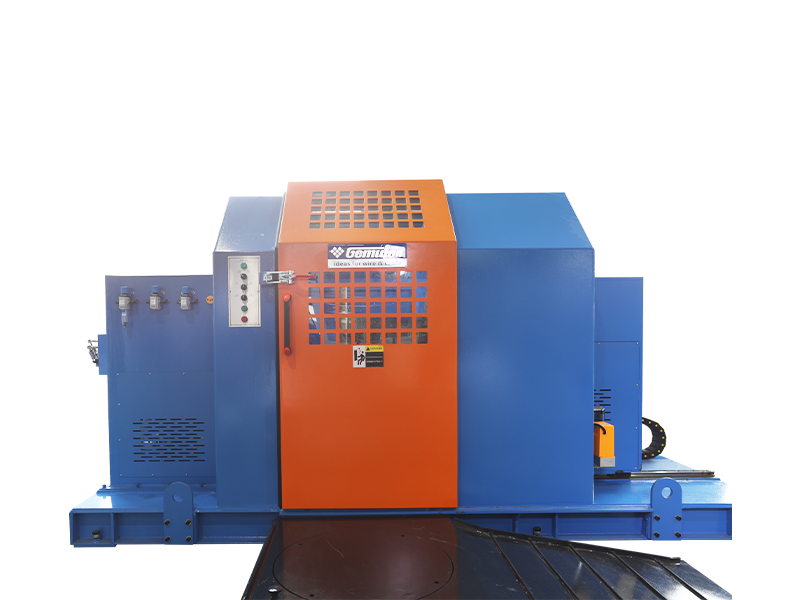

● Speed Differential Take-Up Type Cantilever Single Twisting Machine (nang walang Capstan Pulley)
● Control system
● Ang mga kagamitan sa peripheral auxiliary ay maaaring ipasadya

Mga pagtutukoy sa teknikal

Pangunahing mga teknikal na parameter	630 Uri	800 Uri	1000 uri	1250 Uri
Ang angkop na uri ng kawad	Ang makina ay angkop para sa pag-twist at paglalagay ng multi soft core wires, kabilang ang mga high-frequency wires, data cable, computer cable, at power cords.
Pagtukoy ng Core Wire	Ø0.8-3.0	Ø1.5-4.0	Ø2.0-6.0	Ø3.5-8.0
Panlabas na diameter ng stranded wire	Ø3-8	Ø5-12	Ø7-18	Ø10-25
Mga pagtutukoy sa pay-off	400-500	400-630	400-630	630-800
Uri ng pay-off	Maaari itong mai-configure na may iba't ibang kapangyarihan o passive pay-off na nakatayo tulad ng uri ng baras, uri ng shaftless, back twist type, atbp
Mga pagtutukoy sa pagkuha	630x475	800x600	1000x750	1250x950
Panloob na butas ng coil	Ø80	Ø80	Ø127	Ø127
Pangkalahatang istraktura ng makina	Kunin ang sentro ng linya ng solong twist pangunahing modelo bilang isang axis, ang linya ng produksyon mula sa pay-off hanggang sa take-up ay magkakasunod na ipinamamahagi sa isang istraktura ng uri ng split.
Stranding mamatay	Ang amag ay naayos sa butas ng amag sa likod ng wire concentrator, na may isang karaniwang amag na panlabas na diameter na 25.
Bumalik na paraan ng twist	Ang karaniwang pagsasaayos ay walang pag-andar ng back-twist, ngunit ang isang back-twist pay-off ay maaaring ipasadya upang makamit ang walang torsion at kakayahang umangkop sa panahon ng paglalagay ng kable.
Bumalik ang twisting ratio	Ang karaniwang pagsasaayos ay walang isang back twist ratio at ang produkto ay may panloob na stress. Ang isang back-twist pay-off ay maaaring ipasadya sa isang back-twist ratio na mula 0% hanggang 100%
Direksyon ng stranding	S/z
Single twisting machine bilis ng pag -ikot	MAX900RPM	MAX750RPM	MAX600RPM	MAX400RPM
Saklaw ng bilis ng wire	20-100	20-100	20-100	20-100
Wire baluktot na pitch	20-120	30-180	40-250	50-350
Katumpakan ng pitch	Kapag nagpapatakbo sa isang palaging bilis, ang katumpakan ng pitch ay nasa loob ng ± 2.5mm. Sa panahon ng proseso ng pagsisimula/paghinto, ang katumpakan ng pitch ay nasa loob ng ± 4mm.
Materyal na cantilever	Magaan at mababang paglaban ng hangin na parihaba na istraktura ng pipe ng bakal.
Kapangyarihan ng cantilever	7.5kw	11kw	22kw	30kw
Main engine preno	Pneumatic disc preno		Hydraulic disc preno
Uri ng capstan	Walang umiikot na capstan wheel sa loob o panlabas. Sa halip, ang wire ay dinamikong kinuha mula sa naipon na diameter sa take-up reel. Nakita ng encoder ang bilis ng linya ng makina at nagbibigay ng kontrol sa bilis ng feedback ng PID sa take-up motor.
Diameter ng gulong ng capstan	Hindi
Kapangyarihan ng capstan	Hindi
Host Reel Lifting	Hydraulic Pallet Electric Lift
Paraan ng paghigpit ng reel	Nangungunang cone nut na masikip ang take-up reel
Reel Naglo -load ng Timbang	MAX400KG	MAX600KG	MAX1000KG	MAX1500KG
Take-up reel power	2.2kw ＋ Pagkakaiba -iba	3.7kw ＋ Pagkakaiba -iba	5.5kw ＋ Pagkakaiba	7.5kw ＋differential
Pag-aayos ng posisyon ng kawad	0.75kw		2.2kw
Pay-off material run-out detection	Alarma at awtomatikong paghinto kapag ang core wire ay malapit nang maubusan/alarma at awtomatikong paghinto kapag nasira ang kawad.
Uri ng pag-igting sa pay-off	Ang pamantayan ay upang ayusin ang pag -igting sa pamamagitan ng paglipat o pagdaragdag/pag -alis ng mga bloke ng timbang, at maaari rin itong ipasadya upang ayusin ang pag -igting sa pamamagitan ng paggamit ng isang servo motor.
Uri ng pag-igting ng pag-igting	Ang seksyon ng take-up ay walang mekanismo ng setting ng pag-igting. Sa halip, ang pag-igting ng pagpupulong ng cable pagkatapos ng pag-twist ay nakamit sa pamamagitan ng pagtatakda ng pag-igting ng bawat pay-off reel.
Pag -taping ng materyal	Al, mylar, cotton tape, hindi pinagtagpi na tela
Outer diameter ng tape reel	Ø350		Ø450
Lapad ng tape	5-30mm		8-40mm
Hole ng tape reel	50.8/76 Universal
Pag -taping ng lakas	2.2kw		3.7kw
Bilis ng pag -taping	MAX1800RPM		MAX1500RPM
Pag -taping ng mga yunit ng pag -igting	Pamantayan sa paggamit ng magnetic powder clutch, ang hysteresis clutch ay maaaring ipasadya.
Pag -tap ng haba ng pag -iimbak ng strip	400mm, pagbabago ng strip nang hindi pinutol ang kawad.
Strip breakage inspeksyon	Awtomatikong paghinto kapag ang strip ay malapit nang maubos at masira
Overlap rate	0-50%, setting ng programa
Longitudinal Taping Tension Units	Pamantayan sa paggamit ng magnetic powder clutch, ang hysteresis clutch ay maaaring ipasadya.
Paayon na pag -taping ng amag	Seam Wrapping Tubes Iba pang mga uri ay maaaring ipasadya.
Display ng tensyon	Ang pamantayan ay walang pagpapakita ng pag -igting. Ang uri ng komunikasyon digital pressure sensor, pag -igting ng overrun alarm, at awtomatikong pag -shutdown ay maaaring ipasadya.
Pamamahala ng Formula	Ang isang pasadyang sistema ng pamamahala ng pagbabalangkas ay nagbibigay -daan sa data tulad ng pag -igting, temperatura, extrinsic diameter, pitch, s/z, linya ng paikot -ikot na linya, at barometric pressure na pakainin sa PLC, pagsuporta sa pagkolekta ng data at pag -import para sa digital na produksyon.
Proteksyon sa kaligtasan	Ang awtomatikong pagtuklas at hula ng temperatura /panginginig ng boses /ingay /presyon ay maaaring ipasadya ayon sa disenyo ng pamantayang CE /CSA /UL.
Spark Detection	Ang spark tester ay maaaring ipasadya.
Mga Pamantayan sa Kapangyarihan	Ang pamantayan ay 3-phase 380V/50Hz at ang power supply ay maaaring ipasadya para sa iba't ibang mga bansa at rehiyon.

Mga Tampok ng Produkto

● Mahusay na bilis: Ang nag -iisang twisting cantilever ay sumailalim sa static at dynamic na pagsubok sa balanse at pagkakalibrate, na nagreresulta sa mas kaunting panginginig ng boses at mababang ingay. Ang pangunahing spindle ay nagpapatakbo sa mataas na bilis na patuloy na hindi bumubuo ng init, ginagarantiyahan ang mahusay na bilis.

● Malawak na aplikasyon: Ang mga perpektong kagamitan para sa high-speed twisting ng iba't ibang mga core wire, ginustong pagpipilian para sa pag-twist at pambalot na tape serial production.

● Mahusay na pag -aayos ng kawad: Ang proseso ng pag-aayos ng kawad ay nagpatibay ng isang istraktura na hugis ng kahon, kung saan ang wire reel ay gumagalaw pabalik-balik sa isang tuwid na linya kasama ang wire take-up box, tinitiyak ang isang maayos na organisadong pag-aayos ng kawad.

● Matalino: Pamamahala ng Recipe, na nagpapahintulot para sa isang-click na pagkuha ng mga recipe ng SOP, paghahanda ng isang-click para sa pagsisimula, at pag-activate ng isang-click; Ang dinamikong feedback sa twist pitch at pagbabalik ng metalikang kuwintas ay ibinibigay, fault detection, cable breakage detection, meter-to-shutdown, intelihenteng kontrol.

● Madaling pagpapanatili: Ang mga customer sa labas ng Tsina ay maaaring ipasadya ang paggamit ng control ng profinet bus, na nagsisiguro ng mabilis at mababang panghihimasok na paghahatid ng signal. Hangga't mayroong isang network ng komunikasyon sa anumang bansa o rehiyon, ang malayong pagkakamali sa pagtuklas, pag -aayos, at mga serbisyo sa pagpapanatili ay maaaring mabilis na maipatupad.
