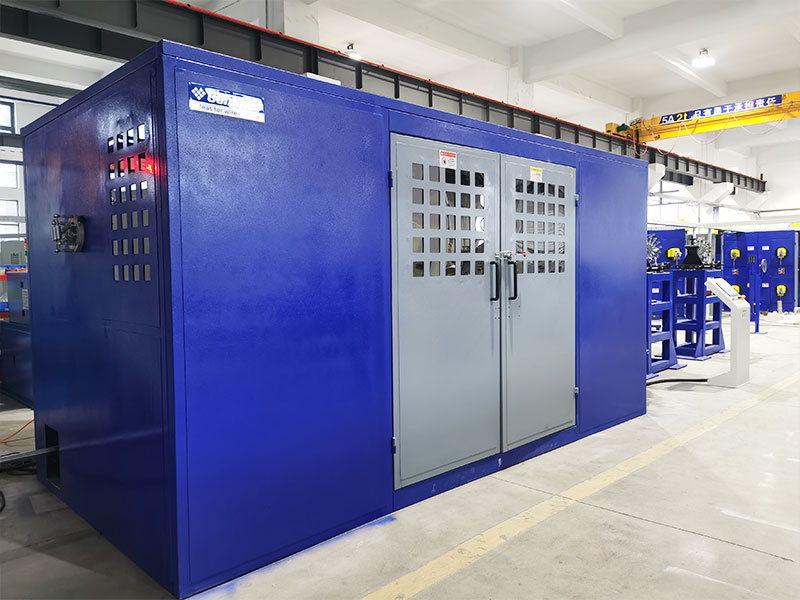

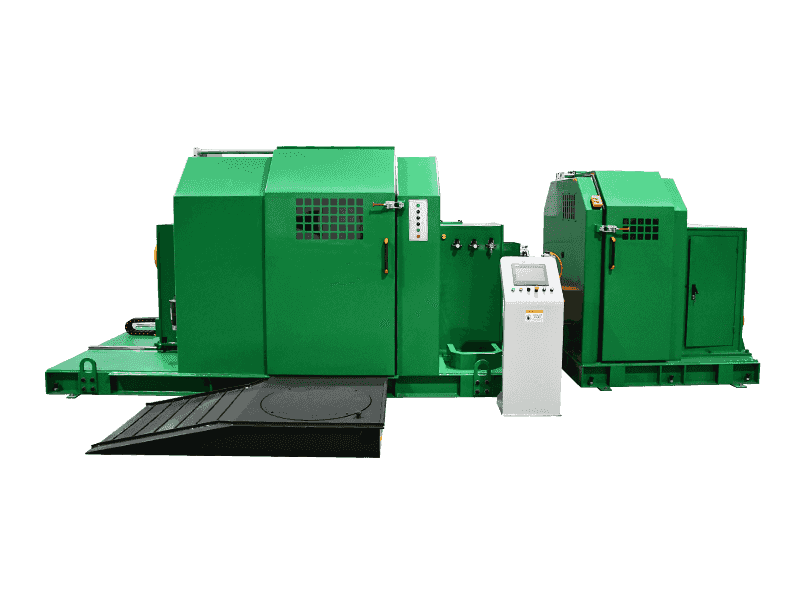

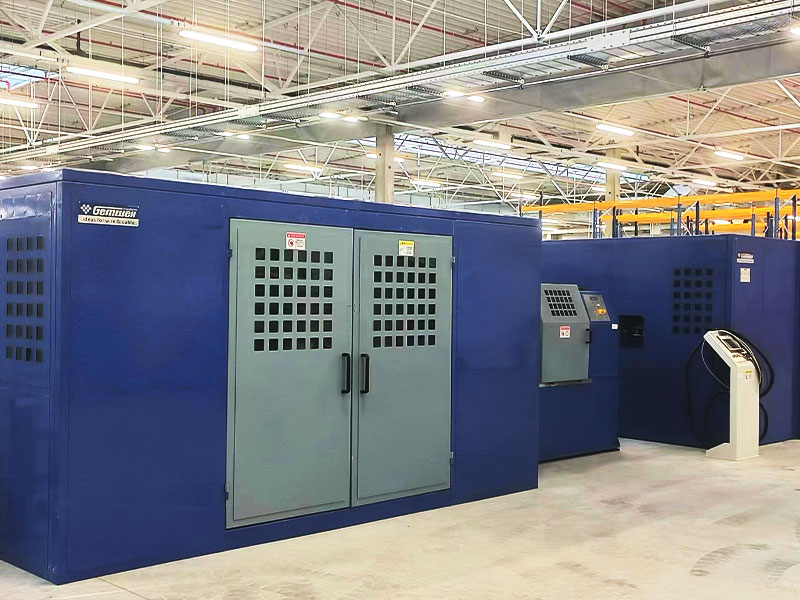

Heavy-Duty Split Type Cantilever Single Twisting Machine (Panlabas na Capstan at Torque Take-Up)

Ang stranding cantilever ay seperated mula sa panlabas na capstan ng mabibigat na uri ng split split cantilever solong twisting machine (panlabas na capstan at torque take-up). Ang dalawa ay mekanikal na pivoted at paikutin nang magkakasabay. Ang take-up reel ay nilagyan ng isang motor na metalikang kuwintas, at ito ay umiikot nang konsentrasyon sa stranding cantilever. Ang stranding cantilever motor ay nagtutulak ng stranding cantilever at ang panlabas na capstan na umiikot na bahagi upang paikutin nang magkakasabay sa isang palaging bilis; Ang take-up motor ay nagtutulak ng take-up reel upang paikutin at igulong ang kawad sa isang variable na bilis. Ang panlabas na capstan ay binubuo ng isang capstan wheel at maraming mga pulley ng pag-igting ng multi-groove. Ang motor ay nagtutulak ng capstan wheel upang paikutin, na nagmamaneho ng mga wire upang isulong at i -twist sa isang palaging bilis ng linear. Ang isang pagkakaiba sa bilis ay nabuo dahil sa patuloy na bilis ng cantilever at ang variable na bilis ng take-up spindle. Ang ratio ng pagkakaiba -iba ng bilis ng rotational ay nakasalalay sa stranding pitch setting. Ang mga baluktot na wire ay sugat sa spool sa pamamagitan ng lakas ng take-up motor dahil sa pagkakaiba sa bilis. Habang ang mga wire ay naipon sa reel mula sa walang laman hanggang sa buo, ang diameter ay unti -unting tumataas. Ang control system ay awtomatikong inaayos ang variable na bilis ng take-up motor, at ang pagkakaiba-iba ay awtomatikong lumilipas sa ikatlong variable na bilis ng pag-ikot sa take-up spindle. Ito ay kung paano ang paggawa ng mga baluktot na wire ay pinananatili sa isang palaging bilis ng linya. Ang makina na ito ay maaaring nilagyan ng iba't ibang uri ng mga pandiwang pantulong tulad ng mga pay-off racks, center na umiikot na mga pambalot na makina, at paayon na pambalot na mga makina upang mapagtanto ang pag-twist ng iba't ibang mga wire na may isang panlabas na diameter sa loob ng 10-30mm. Mayroon itong mataas na kahusayan sa produksyon, mababang mga pagkakamali, at ang mga natapos na mga produkto ng kawad ay may mahusay na mga tagapagpahiwatig ng pagganap. Ang ganitong uri ay angkop para sa mga stranding wire na nangangailangan ng mas mataas na mga kwalipikasyon sa pagganap.

Pagtatanong +
PreV：Walang nakaraang produkto
Susunod：Light-Duty Intergrated Type Cantilever Single Twisting Machine (Panlabas na Capstan at Aktibong Take-Up)
Product Details

Mga sangkap

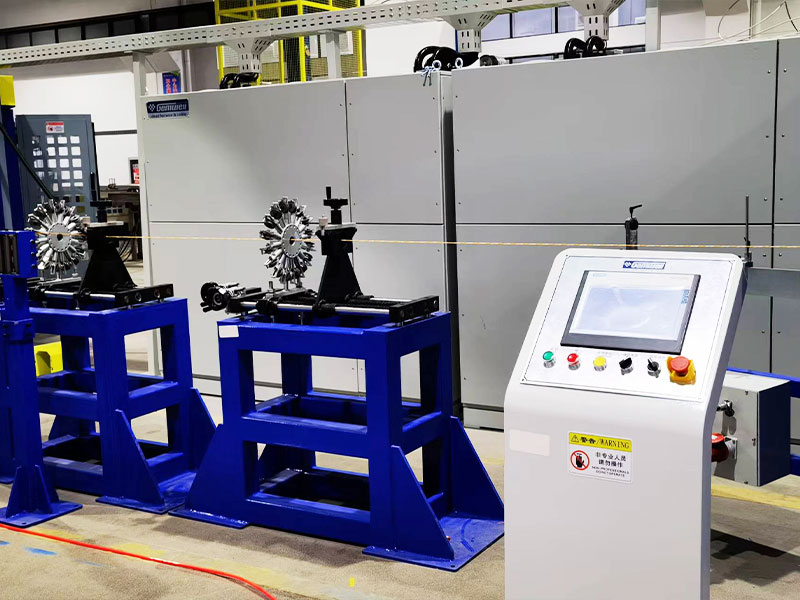

● Pay-off stand

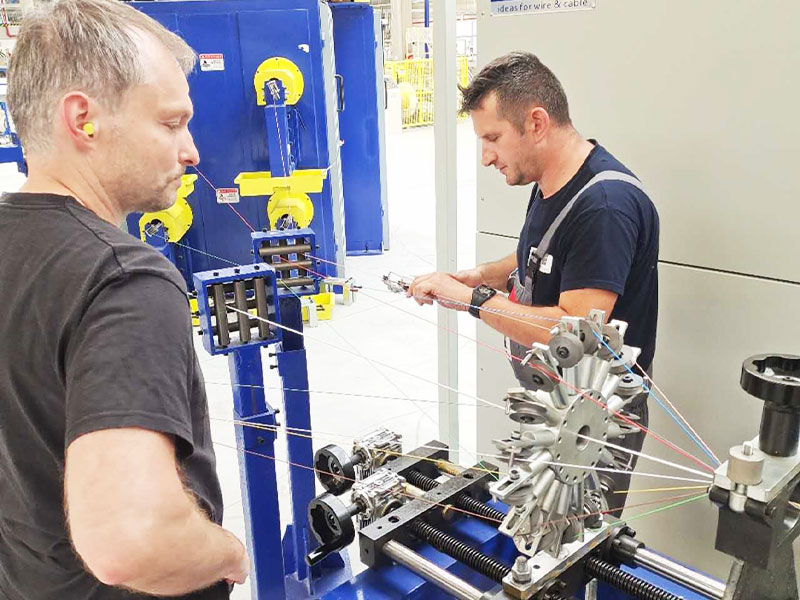

● Wire concentrator
● Patuloy na pag -igting ng paayon na pag -taping ng pag -taping - opsyonal

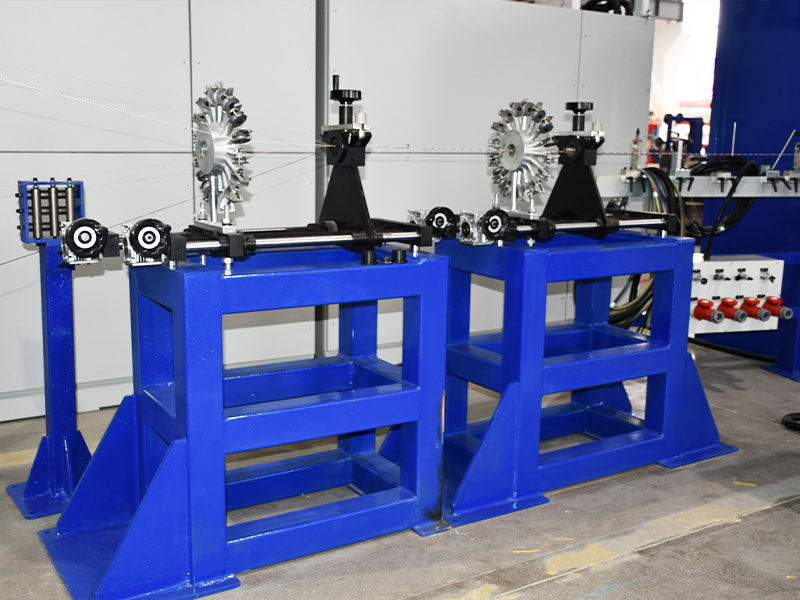

● Dual-wheel multi-groove rotational capstan
● Central Rotating Taping Machine - Opsyonal

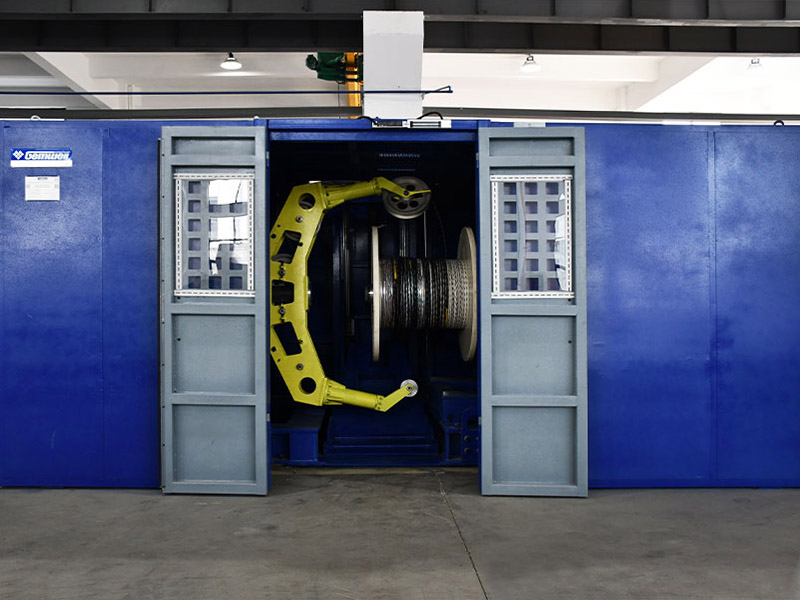

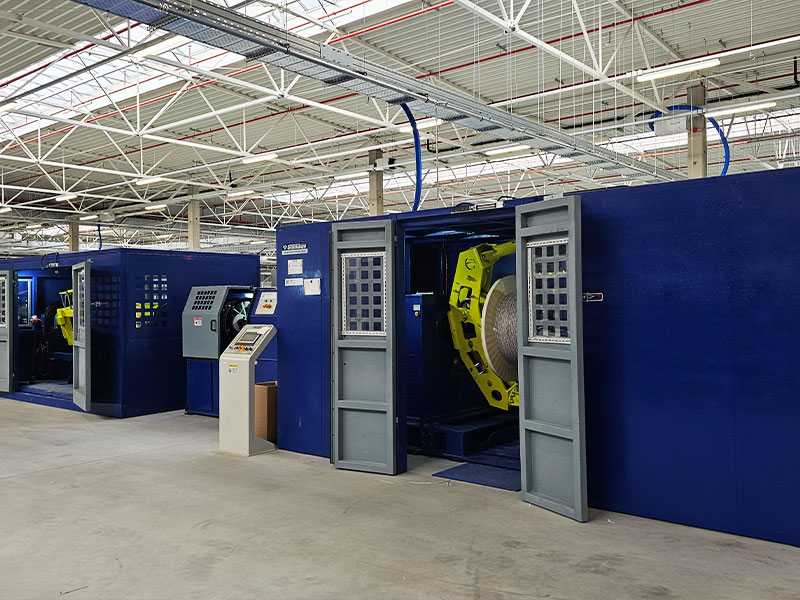

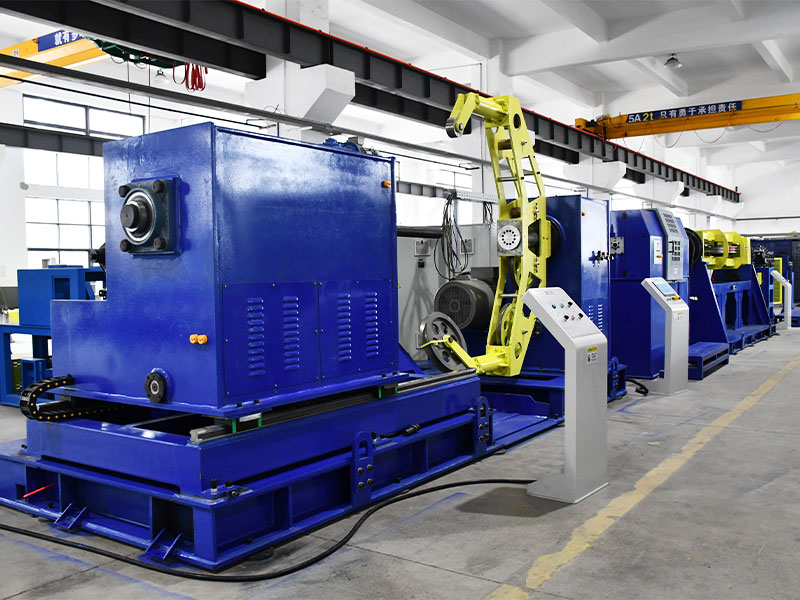

● Heavy-Duty Split Type Cantilever Single Twisting Machine (Panlabas na Capstan at Torque Take-Up)
● Control system
● Ang mga kagamitan sa peripheral auxiliary ay maaaring ipasadya


Mga pagtutukoy sa teknikal

Pangunahing mga teknikal na parameter 630 Uri 800 Uri 1000type 1250 Uri
Ang angkop na uri ng kawad Ito ay angkop para sa draging chain cable, control cable, power cable, data cable, power cord at iba pang mga multi soft core wire sa malaking sukat na paglalagay ng kable.
Pagtukoy ng Core Wire Ø0.8-3.0 Ø1.5-4.0 Ø2.0-6.0 Ø3.5-8.0
Panlabas na diameter ng stranded wire Ø3-8 Ø5-12 Ø7-18 Ø10-25
Mga pagtutukoy sa pay-off 400-500 400-630 400-630 630-1000
Uri ng pay-off Maaari itong mai-configure na may iba't ibang kapangyarihan o passive pay-off na nakatayo tulad ng uri ng baras, uri ng shaftless, back twist type, atbp
Mga pagtutukoy sa pagkuha 630x475 800x600 1000x750 1250x950
Panloob na butas ng coil Ø80 Ø127
Pangkalahatang istraktura ng makina Dalhin ang sentro ng linya ng solong twist pangunahing modelo bilang isang axis, ang linya ng produksyon mula sa pay-off hanggang sa take-up ay magkakasunod na ipinamamahagi sa istraktura ng split type.
Stranding mamatay Ang amag ay naayos sa butas ng amag sa likod ng wire concentrator, na may isang karaniwang amag na panlabas na diameter na 25.

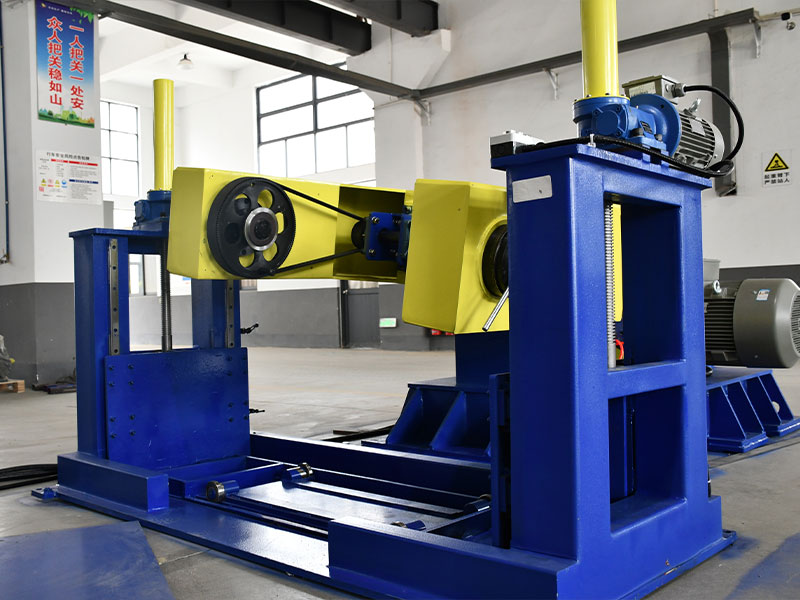

Bumalik na paraan ng twist Ang karaniwang pagsasaayos ay nagsasama ng isang power-driven o passive back twist pay-off machine, na maaaring makamit ang back twist pay-off at nababaluktot na pagbuo ng cable. Ang iba pang mga uri ng pay-off racks ay maaari ring ipasadya.
Bumalik ang twisting ratio 0-120%
Direksyon ng stranding S/z
Single twisting machine bilis ng pag -ikot MAX600RPM MAX500RPM MAX400RPM MAX320RPM
Saklaw ng bilis ng wire 20-80 20-80 20-80 20-80
Wire baluktot na pitch 20-120 30-180 40-250 50-350
Katumpakan ng pitch Kapag nagpapatakbo sa isang palaging bilis, ang katumpakan ng pitch ay nasa loob ng ± 1.5mm. Sa panahon ng proseso ng pagsisimula/paghinto, ang katumpakan ng pitch ay nasa loob ng ± 3mm.

Materyal na cantilever Magaan at mababang paglaban ng hangin na parihaba na istraktura ng pipe ng bakal.
Kapangyarihan ng cantilever 18.5kw 30kw 45kw 55kw
Main engine preno Pneumatic disc preno Hydraulic disc preno
Uri ng capstan Ang panlabas na capstan ay doble-wheel na umiikot na sistema ng capstan na may hinihimok na gulong, na kinukuha ang kawad sa pamamagitan ng pinagsama-samang diameter ng pabago-bagong paikot-ikot na pag-iwas sa reel. At nakita ng encoder ang bilis ng linya ng buong makina, na nagbibigay ng feedback ng bilis ng PID sa take-up motor.

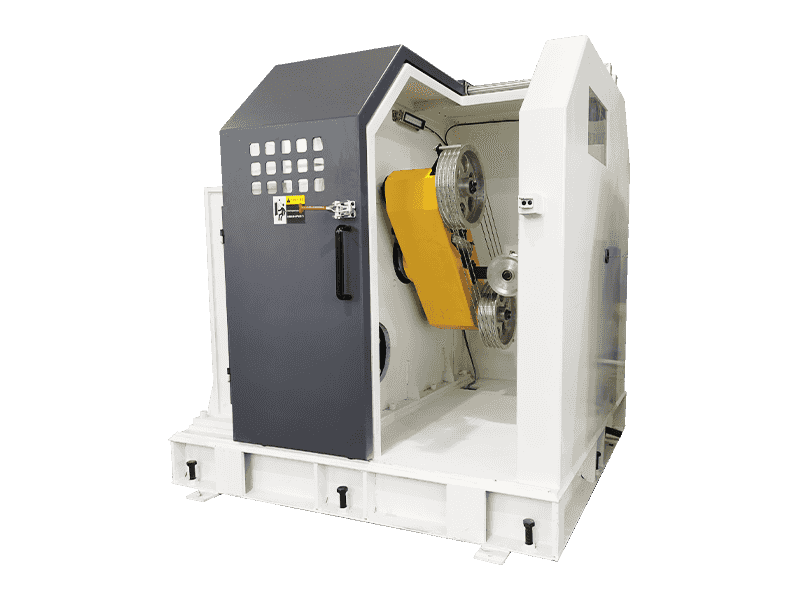

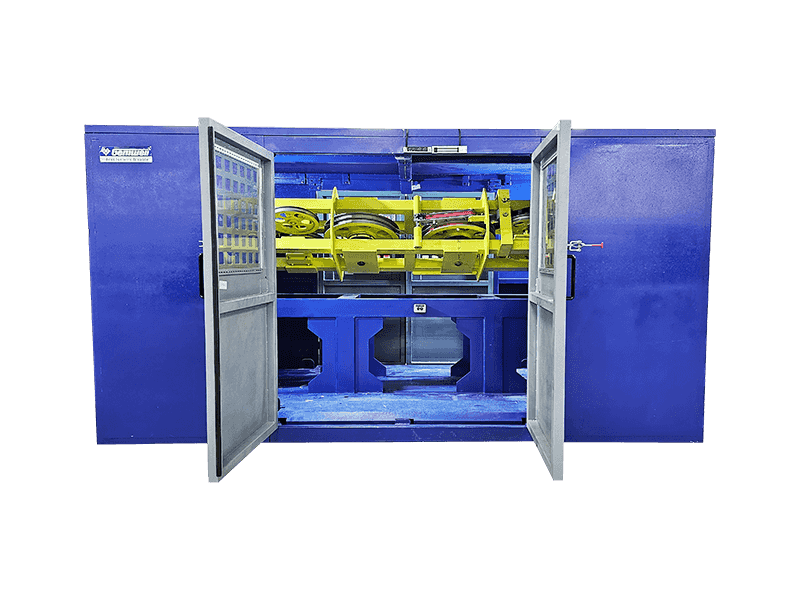

Uri ng capstan Ang umiikot na capstan ay inilalagay sa harap ng pangunahing twister, na nahihiwalay mula sa pangunahing yunit. Ang umiikot na katawan ay hinihimok ng isang independiyenteng motor. Mayroon itong multi-groove double-wheel capstan system, na may capstan wheel bilang nakapirming gulong. Ang panlabas na motor ay nagtutulak ng capstan wheel upang paikutin sa pamamagitan ng isang mekanikal na istraktura. Ang hinihimok na gulong ay ang libreng gulong na maaaring magkaroon ng linear na pag -aalis ng pag -aalis. Ang panlabas na motor ng servo ay nagpapadala ng patuloy na pag -igting sa hinimok na gulong sa pamamagitan ng mekanikal na paghahatid. Kapag ang hinihimok na gulong ay hinila ng kawad, naglalabas ito ng isang signal ng boltahe, na nagbibigay ng kontrol sa feedback ng feedback ng PID sa take-up motor.
Diameter ng gulong ng capstan Ø250 Ø350 Ø500 Ø700
Kapangyarihan ng capstan 3.7kw 5.5kw 22kw 30kw
Hinimok na motor ng pag -igting ng gulong 3.7kw servo motor 5.5kw servo motor 7.5kw servo motor 11kw servo motor
Host Reel Lifting Ang hydraulic pallet electric lifting at ang take-up reel ay walang hadlang upang ma-access sa mainframe.
Paraan ng paghigpit ng reel Nangungunang cone nut na masikip ang take-up reel
Reel Naglo -load ng Timbang MAX400KG MAX600KG MAX1000KG MAX1500KG
Take-up reel power 11kw mode ng metalikang kuwintas 15kw mode ng metalikang kuwintas 22kw torque mode 37kw mode ng metalikang kuwintas
Pag-aayos ng posisyon ng kawad 1.5kw
Pay-off material run-out detection Alarma at awtomatikong paghinto kapag ang core wire ay malapit nang maubusan/alarma at awtomatikong paghinto kapag nasira ang kawad.
Uri ng pag-igting sa pay-off Ang pamantayan ay upang ayusin ang pag -igting sa pamamagitan ng paglipat o pagdaragdag/pag -alis ng mga bloke ng timbang, at maaari rin itong ipasadya upang ayusin ang pag -igting sa pamamagitan ng paggamit ng isang servo motor.
Uri ng pag-igting ng pag-igting Sa pamamagitan ng pag-aayos ng metalikang kuwintas ng take-up motor upang itakda ang pag-igting ng pag-igting ng kawad, awtomatikong sinusubaybayan ng motor torque ang pagtaas ng wire na paikot-ikot, tinitiyak ang isang dinamikong patuloy na pag-igting sa panahon ng wire take-up.
Pag -taping ng materyal Al, mylar, cotton tape, hindi pinagtagpi na tela
Outer diameter ng tape reel Ø350 Ø450
Lapad ng tape 5-30mm 8-40mm
Hole ng isang tape reel 50.8/76 Universal
Pag -taping ng lakas 2.2kw 3.7kw
Bilis ng pag -taping MAX1800RPM MAX1500RPM
Pag -taping ng mga yunit ng pag -igting Pamantayan sa paggamit ng magnetic powder clutch, ang hysteresis clutch ay maaaring ipasadya.
Pag -tap ng haba ng pag -iimbak ng strip 400mm, pagbabago ng strip nang hindi pinutol ang kawad.
Strip breakage inspeksyon Awtomatikong paghinto kapag ang strip ay malapit nang maubos at masira
Overlap rate 0-50%, setting ng programa
Longitudinal Taping Tension Units Pamantayan sa paggamit ng magnetic powder clutch, ang hysteresis clutch ay maaaring ipasadya.
Paayon na pag -taping ng amag Seam Wrapping Tubes Iba pang mga uri ay maaaring ipasadya.
Display ng tensyon Ang pamantayan ay walang pagpapakita ng pag -igting. Ang uri ng komunikasyon digital pressure sensor, pag -igting ng overrun alarm, at awtomatikong pag -shutdown ay maaaring ipasadya.
Pamamahala ng Formula Ang isang pasadyang sistema ng pamamahala ng pagbabalangkas ay nagbibigay -daan sa data tulad ng pag -igting, temperatura, extrinsic diameter, pitch, s/z, linya ng paikot -ikot na linya, at barometric pressure na pakainin sa PLC, pagsuporta sa pagkolekta ng data at pag -import para sa digital na produksyon.
Proteksyon sa kaligtasan Ang awtomatikong pagtuklas at hula ng temperatura /panginginig ng boses /ingay /presyon ay maaaring ipasadya ayon sa disenyo ng pamantayang CE /CSA /UL.
Spark Detection Ang spark tester ay maaaring ipasadya.
Mga Pamantayan sa Kapangyarihan Ang pamantayan ay 3-phase 380V/50Hz at ang power supply ay maaaring ipasadya para sa iba't ibang mga bansa at rehiyon.




Mga Tampok ng Produkto

● Mahusay na bilis: Ang nag -iisang twisting cantilever ay sumailalim sa static at dynamic na pagsubok sa balanse at pagkakalibrate, na nagreresulta sa mas kaunting panginginig ng boses at mababang ingay. Ang pangunahing spindle ay nagpapatakbo sa mataas na bilis na patuloy na hindi bumubuo ng init, ginagarantiyahan ang mahusay na bilis.

● Tumpak na pitch: Ang panlabas na umiikot na capstan ay nagtutulak ng maraming mga strands ng paggalaw ng kawad, na lumilikha ng isang tumpak at matatag na pitch bago ang pangunahing twisting machine.

Dahil sa patuloy na ilalim ng diameter ng capstan wheel at ang kawalan ng iba pang mga nakakasagabal na mga kadahilanan, ang pitch ay nananatiling tumpak at matatag.

● Mahusay na pag -aayos ng kawad: Ang proseso ng pag-aayos ng kawad ay nagpatibay ng isang istraktura na hugis ng kahon, kung saan ang wire reel ay gumagalaw pabalik-balik sa isang tuwid na linya kasama ang wire take-up box, tinitiyak ang isang maayos na organisadong pag-aayos ng kawad.

● Hindi gaanong baluktot: Ang disenyo ng capstan roller at ang mga gabay na gabay sa wire ay nagpatibay ng isang malaking diameter, binabawasan ang baluktot ng kawad at pag -iwas sa pinsala sa pitch.

● Mas madaling operasyon: Ang base ng makina ay walang hadlang, nang walang anumang mga pag-crawl ng ramp. Ang mga wire spool ay maaaring direktang itulak sa makina para sa pag -load at pag -load, na ginagawang walang kahirap -hirap ang operasyon.

● Matalino: Ang pamamahala ng resipe, na nagpapahintulot para sa isang pag-click sa pagkuha ng mga recipe ng SOP, isang pag-click sa paghahanda para sa pagsisimula, at pag-activate ng isang-click; dinamikong puna sa twist pitch at torque return ay ibinigay, fault detection, cable breakage detection, metre-to-shutdown, intelihenteng kontrol.

● Madaling pagpapanatili: Ang mga customer sa labas ng Tsina ay maaaring ipasadya ang paggamit ng control ng profinet bus, na nagsisiguro ng mabilis at mababang panghihimasok na paghahatid ng signal. Hangga't mayroong isang network ng komunikasyon sa anumang bansa o rehiyon, ang malayong pagkakamali sa pagtuklas, pag -aayos, at mga serbisyo sa pagpapanatili ay maaaring mabilis na maipatupad.
