(Dobleng cores + ground wire + paayon na pambalot) solong pitch cantilever wire pares twisting machine

Ang bilang ng mga pay-off rack head ay maaaring mapalawak at mai-configure. Kapag ang mga wire ng lupa ay idinagdag sa dalawa o higit pang mga cores ng wire ng signal para sa pares na pag-twist na may libreng panloob na stress pabalik twist pay off, at kapag ang mga metal o non-metal na mga materyales ay idinagdag para sa sentro ng pag-ikot ng pambalot o paayon na pambalot, karaniwang inirerekomenda na gumamit ng isang solong pamamaraan ng pag-twist. Kung ikukumpara sa dobleng pamamaraan ng pag -twist, ang nag -iisang pamamaraan ng pag -twist ay may mas mababang kahusayan sa paggawa, ngunit makakakuha ito ng mas mahusay na pisikal na hitsura at de -koryenteng pagganap ng kalidad ng pambalot na tape. Ang solong yunit ng twisting machine na ito ay espesyal na idinisenyo para sa linya ng produksyon ng (pares twisting ground wire tape wrapping na kalasag). Ang nag-iisang yunit ng pag-twist ay nagpatibay ng isang built-in na istraktura ng capstan. Ang capstan wheel ay nakatakda sa braso ng cantilever na naka -oscilating. Ang capstan motor at ang cantilever motor ay kinokontrol ng mekanikal at elektrikal na interlocking mekanismo, kasabay na operating, at sa gayon ay nakamit ang hindi matatag na kontrol na electronic pitch control. Ang katumpakan ng pitch ay malapit sa isang lugar na desimal, na maaaring itakda nang digital at tumatakbo nang matatag at tumpak. Ang bahagi ng pay-off at ang paayon na pambalot na bahagi ay nagpatibay ng isang pinagsamang sentralisadong disenyo upang makatipid ng puwang. Ang take-up reel ay nagpatibay ng isang servo motion controller sa istruktura ng pag-aayos ng baras, na hindi makapinsala sa natapos na kawad at ginagawang tumpak at maganda ang pag-aayos.

Pagtatanong +
PreV：Walang nakaraang produkto
Susunod：.
Product Details

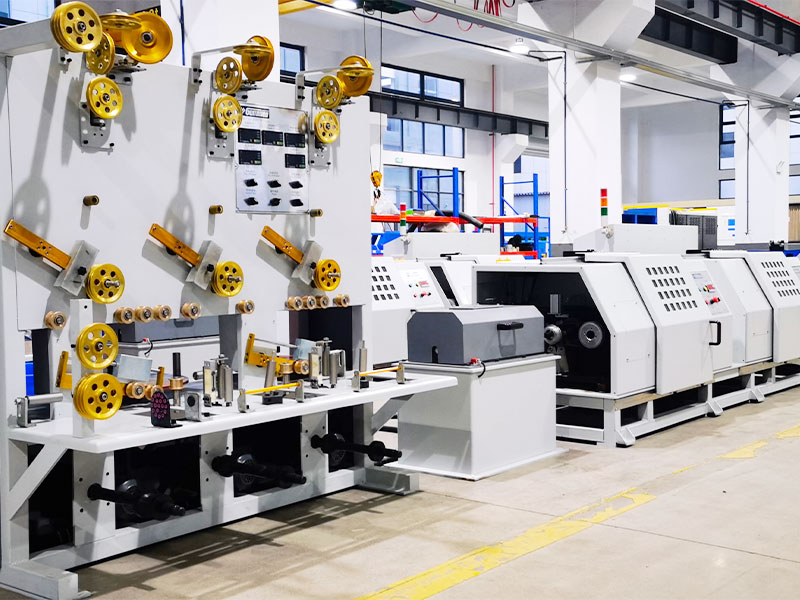

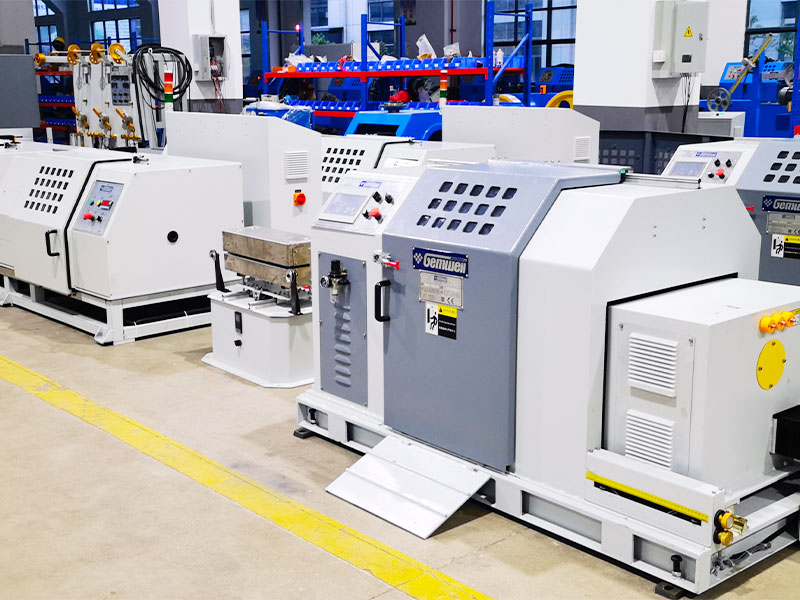

Mga sangkap

● Ø400 Integrated Shaft Aktibong Pay-Off Stand 3 Unit
● Patuloy na Tension Longitudinal Taping Machine 2 Unit
● Wire concentrator 1 unit
● Center Rotating Taping Machine - Opsyonal na 2 yunit
● Teleskopiko oven 1 yunit

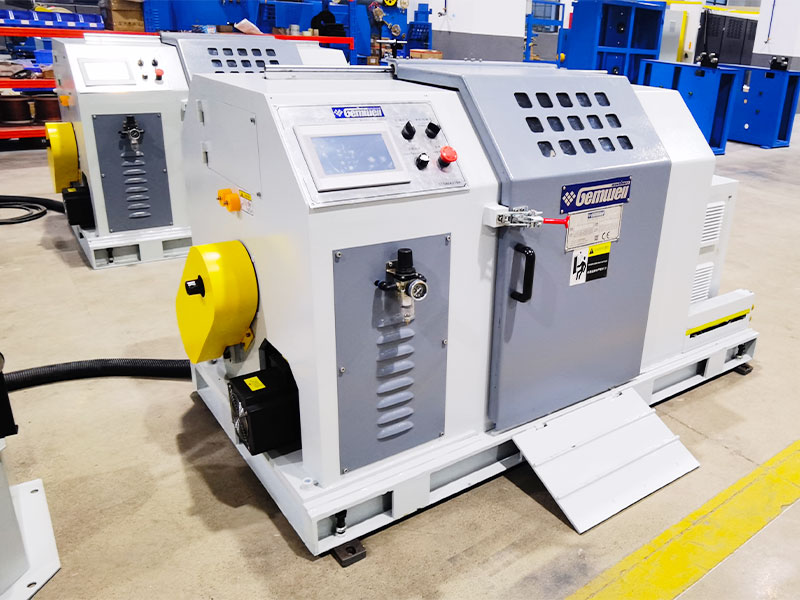

● Ø400 cantilever solong twisting machine 1 unit
● Control System 1 Unit
● Ang mga kagamitan sa peripheral auxiliary ay maaaring ipasadya.


Mga pagtutukoy sa teknikal

Istraktura ng pay-off Ang pamantayan ay isang 3 ulo na integrated shaft aktibong pay-off stand, na may 2 ulo para sa core wire pay-off at 1 ulo para sa tanso wire pay-off. Ang iba pang mga uri ng pay-off ay maaaring ipasadya.
Take-up na istraktura Ang pamantayan ay isang Ø400 cantilever solong twisting machine na may isang ground shaft take-up. Ang Ø500 type take-up reel ay maaaring ipasadya.
Pangkalahatang istraktura ng makina Ayusin ang linya ng sentro ng solong twist mainframe, na inilagay mula sa pay-off upang mag-take-up ayon sa pagkakabanggit na may isang split na istraktura
Ang angkop na uri ng kawad Ito ay angkop para sa pares ng pag-twist ng mga high-frequency wires tulad ng HDMI, USB3.1, USB4.0, at LAN cable, pati na rin ang mga cable ng data at electronic cable (2 cores ground wire center o paayon na pambalot)
Pagtukoy ng Core Wire Saklaw: Ø0.6-1.8mm, lampas sa saklaw na ito, maaaring ipasadya
Panlabas na diameter ng stranded wire Saklaw: Ø1.3-4.0mm, lampas sa saklaw na ito ay maaaring ipasadya.
Stranding mamatay Ang karaniwang amag na panlabas na diameter ay 25mm.
Bumalik na paraan ng twist Hindi
Bumalik ang twisting ratio Hindi
Direksyon ng stranding S/z
Bilis ng pag-ikot ng pay-off Max1000rpm (walang pag -load), ang aktwal na bilis ng operating ay maaaring itakda ayon sa mga pagtutukoy ng wire.
Bilis ng pag -taping Max2000rpm (walang pag -load), ang aktwal na bilis ng operating ay maaaring itakda ayon sa lapad ng sinturon at mga pagtutukoy ng wire.
Saklaw ng bilis ng wire Ang formula upang makalkula ang bilis ng kawad ay: Single twist machine bilis x pitch/1000 = m/min, na may isang maximum na limitasyon ng bilis ng 50m/min.
Wire baluktot na pitch Ang pinakamainam na saklaw para sa pitch ay 10.0-50.0mm, na may katumpakan sa isang lugar na desimal, patuloy na nababagay nang walang mga hakbang, napili sa touchscreen.
Katumpakan ng pitch Sa panahon ng patuloy na paggawa ng bilis, ang katumpakan ng pitch ay ± 0.4mm, at sa panahon ng mga proseso ng pagsisimula/paghinto, ang katumpakan ng pitch ay ± 0.6mm.
Cantelever Material Magaan ang mababang paglaban ng hangin na hugis -parihaba na istraktura ng tubing na bakal
Kapangyarihan ng Cantelever 3.7kw servo motor.
Host ng pagpepreno
Pneumatic disc preno.

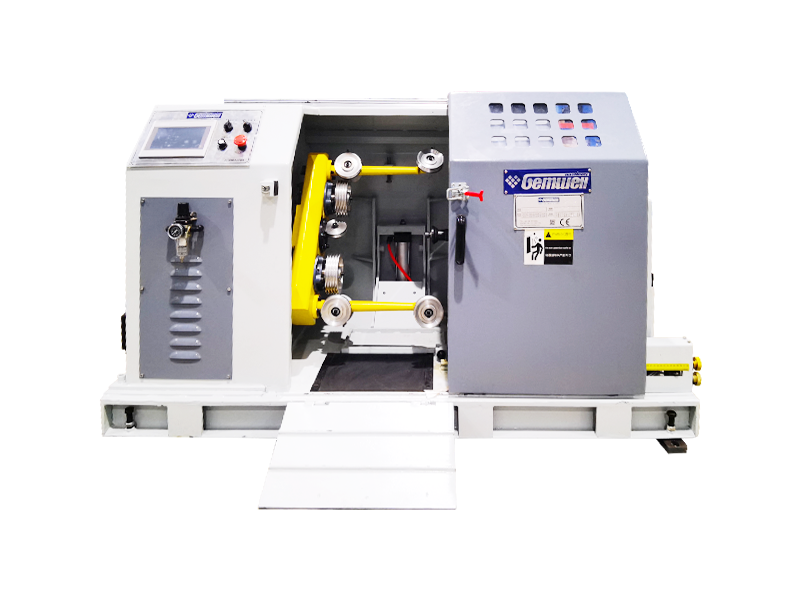

Uri ng capstan Ang isang double-wheel capstan ay nilagyan ng cantilever sa solong-twisting mainframe.
Diameter ng gulong ng capstan Ø159 wire capstan wheel na may 4 na grooves.
Kapangyarihan ng capstan 1.8kw servo motor
Pagtukoy sa Pay-Off Ø400 ABS TOOL WHEELS. 500 Pay-Off Wheels ay maaaring ipasadya.
Take-up specification Ø400 ABS TOOL WHEELS. Ang 500 na mga gulong sa pay-off ay maaaring ipasadya, na may isang max na bilis sa 800rpm.
Panloob na butas ng reel Ang karaniwang sukat ay Ø56mm, na may magagamit na pagpapasadya para sa iba pang mga sukat ng butas.

Reel Spindle Lift Artipisyal na pay-off reels, electrical lifting take-up reel
Paraan ng paghigpit ng reel Nangungunang cone nut na mahigpit na reel
Reel Naglo -load ng Timbang MAX200KG
Pay-Off Reel Power 0.4kw gear motor
Take-up reel power 1.3KW Servo Motor Torque Tension Mode
Pag-aayos ng posisyon ng kawad Uri ng Ground Row, 0.75kw Servo Motor Row Position
Pay-off na materyal na naubusan ng pagtuklas Alarma at awtomatikong paghinto kapag ang core wire ay malapit nang maubusan/alarma at awtomatikong paghinto kapag nasira ang kawad.
Tension-type Shaft Lever Aktibong Pay-Off, Movable at Adjustifiable Weight upang ayusin ang pag-igting, kontrol ng PID sa bilis ng pay-off. Ang pag-igting ng metalikang kuwintas, ay maaaring ipasadya sa isang motor ng servo upang makontrol ang pag-igting.
Saklaw ng pag-igting ng pay-off 3N-40N/0.3kg-4kg/300G-4000G
Take-up Tension Range 8n-50n/0.8kg-5kg/800g-5000g
Kawastuhan ng pag -igting ± 25g
Pag -taping ng materyal Al, mylar, tanso foil, ptfe, pi
Ang panlabas na diameter ng tape reel Standard pad material, OD Ø300, magagamit na pasadyang shaft material na magagamit.
Lapad ng tape 3-20mm
Hole ng tape reel 50.8/76
Pag -taping ng lakas 1.8kw servo motor
Pag -taping ng pag -igting 1nm hysteresis clutch
Pag -tap ng haba ng pag -iimbak ng strip 400mm, pagbabago ng strip nang hindi pinutol ang kawad.
Strip breakage inspeksyon Awtomatikong paghinto kapag ang tape ay malapit nang maubos at masira
Overlap rate 0-50%, setting ng programa
Longitudinal Taping Tension Units 1nm magnetic powder preno
Paayon na pag -taping ng amag Ang pamantayan ay walang tahi na uri ng tubular na pambalot na tubo ng papel, ang iba pang mga uri ng paayon na pambalot na mga hulma ay maaari ring ipasadya

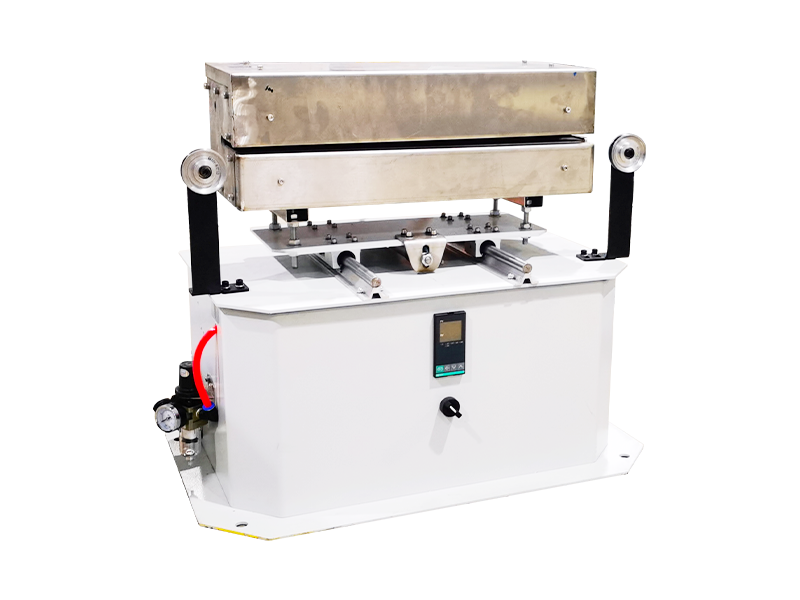

Mga parameter ng oven Teleskopiko thermostatic oven, lumayo kapag huminto upang maiwasan ang pagluluto ng kawad, at lumipat upang maghurno ng kawad kapag nagsisimula.
Display ng tensyon Uri ng komunikasyon digital display pressure sensor, pag -igting overrun alarm, at awtomatikong pag -shutdown.
Spark Detection Maaaring ipasadya upang magdagdag ng isang spark tester
Pamamahala ng Formula Ang isang pasadyang sistema ng pamamahala ng pagbabalangkas ay nagbibigay -daan sa mga data tulad ng pag -igting, temperatura, extrinsic diameter, pitch, s/z, wire na paikot -ikot na distansya, at barometric pressure na pakainin sa PLC, pagsuporta sa pagkolekta ng data at pag -import para sa digital na produksyon.
Proteksyon sa kaligtasan Ang awtomatikong pagtuklas at hula ng temperatura /panginginig ng boses /ingay /presyon ay maaaring ipasadya ayon sa disenyo ng pamantayang CE /CSA /UL.
Mga Pamantayan sa Kapangyarihan Ang pamantayan ay 3-phase 380V/50Hz at ang power supply ay maaaring ipasadya para sa iba't ibang mga bansa at rehiyon.




Mga Tampok ng Produkto

● Mabilis na bilis: Ang umiikot na stranding bow bow ay statically balanse at pabago -bagong balanse para sa pagsubok at pagwawasto. Mayroon itong maliit na panginginig ng boses at mababang ingay. Ang spindle ay hindi bumubuo ng init sa panahon ng pangmatagalang patuloy na mataas na bilis ng operasyon, at ang bilis ng pag-ikot ng spindle ay mabilis.

● Eksklusibong paggamit: Angkop para sa high-speed twisting ng iba't ibang mga cores ng wire, ito ang ginustong kagamitan para sa pares ng twisting tape wrapping series na linya ng paggawa.

● Mataas na kalidad: Ang disenyo ng cantilever na may isang capstan wheel na umiikot sa isang palaging bilis, tinitiyak ang matatag na wire pitch at mataas na kalidad.

● Hindi gaanong baluktot: Ang mga pulley at gabay na roller ay idinisenyo na may malalaking diametro upang mabawasan ang baluktot ng kawad, pag -iwas sa pinsala sa twist pitch.

● Tumpak na pitch: Ang mundo ng eksklusibo na "mekanismo ng paghahatid ng katumpakan ng panlabas na kapangyarihan at panloob na capstan", ay gumagamit ng kumplikadong paghahatid ng mekanikal upang maipadala ang kapangyarihan ng motor sa labas ng baluktot na bow sa capstan wheel sa loob. Ang pagtatakda ng pangunahing capstan bilang benchmark ng paggalaw, nagpatibay ng mga controller ng paggalaw ng servo para sa parehong twisting bow at ang pangunahing capstan upang magsagawa ng tumpak na kontrol sa paggalaw ng chain at makakuha ng tumpak na pitch sa anumang bilis.

● Mahusay na pag -aayos ng kawad: Ang proseso ng pag-aayos ng wire ay nagpatibay ng isang istraktura na hugis ng kahon, kung saan ang wire spool ay gumagalaw pabalik-balik sa isang tuwid na linya kasama ang kahon ng imbakan ng kawad, na tinitiyak ang isang maayos na organisadong pag-aayos.

● Matatag na kontrol sa pag -igting: Ang pag-igting ng wire ay kinokontrol ng isang sistema ng metalikang kuwintas ng motor, na nagpapanatili ng isang palaging pag-igting kapag ang pag-take-up mula sa isang walang laman hanggang sa isang buong reel.

● Matalino: Pamamahala ng Recipe, pag-click sa Recipe Recipe Recipe, isang-click na paghahanda ng pagsisimula, pagsisimula ng isang-click; Dynamic Feedback ng Twisting Pitch, Back Twisting Ratio, Fault Detection/Disconnection Detection/Stop Kapag umabot ang Meter, Intelligent Control Panel

● Madaling pagpapanatili : Ang mga customer sa labas ng Tsina ay maaaring ipasadya upang makuha ang control ng profinet bus, na nagsisiguro ng mabilis na paghahatid ng signal at mababang pagkagambala. Ang pag -aayos at pagpapanatili ay magagamit anuman ang lokasyon ng makina sa anumang bansa o rehiyon sa buong mundo, hangga't mayroong isang network ng komunikasyon, kung gayon ang remote na pagtuklas ng kasalanan, pag -aayos at mga serbisyo sa pagpapanatili ay maaaring mabilis na maibigay.
