Solid core wire pagkakabukod extrusion line

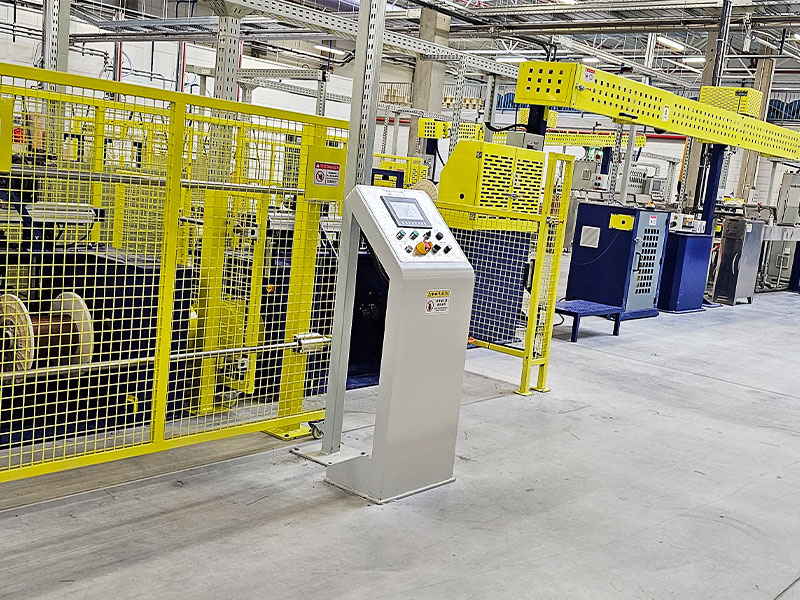

LSZH/XLPE/TPE/TPU core wire pagkakabukod extrusion line

Ang LSZH/XLPE/TPE/TPU Core Wire Insulation Extrusion Line ay isang hindi pamantayan na kagamitan na may pagpapasadya. Ang pangunahing modelo ng makina ay karaniwang 30-65mm. Ito ay angkop para sa solidong core extrusion ng mga electronic wire, flame retardant wires, power cords at iba pang mga wire. Ang nabanggit na mga materyales na extrusion ay may mataas na lagkit, hindi magandang likido, at malaking pagtutol. Samakatuwid, ang presyon sa loob ng bariles ng tornilyo at ang ulo ng makina ay malakas sa panahon ng paggawa ng extrusion. Ang malakas na presyon ay humahantong sa mataas na temperatura. Ang mataas na temperatura ay magiging sanhi ng mga materyales na mabulok at edad. Ang mga may edad na materyales ay nasa anyo ng maliit na solidong mga particle na sakop sa ibabaw ng kawad, madali itong bumuo ng mga puntos ng spark breakdown, na nagiging sanhi ng mga depekto sa produkto. Ang isang kanais-nais na mababang usok na zero halogen core wire pagkakabukod extruder ay may mga sumusunod na katangian: malaking pangunahing lakas ng drive ng engine, sapat na paglamig ng tornilyo at bariles, mahusay na kontrol sa temperatura, mahusay na likido ng die flow channel nang walang amag na pagsasara ng mga marka, matatag na wire diameter tolerance, at makinis na ibabaw nang walang mga partikulo, matatag na pay-off at kumuha ng pag-igting, at mataas na kahusayan ng produksyon. Ang iba't ibang mga gumagamit ay magkakaroon ng iba't ibang mga pangangailangan kapag nag -order ng kagamitan na ito. Maaaring suportahan ng aming kumpanya ang isinapersonal na pagpapasadya ayon sa mga pangangailangan ng gumagamit. Sa mga tuntunin ng hardware, maaari kaming magbigay ng iba't ibang mga modelo at mga pangunahing tatak ng accessories para mapili ng mga gumagamit. Sa mga tuntunin ng software ng electrical control, maaari rin kaming magbigay ng matipid at praktikal o ang mga advanced na pamamaraan ng kontrol sa elektrikal. Dahil sa iba't ibang pangkalahatang mga pagsasaayos, ang presyo ng makina na ito ay nag -iiba din. Samakatuwid, ang pangunahing kadahilanan na tumutukoy sa presyo ng makina na ito ay ang pagpoposisyon sa antas ng pagsasaayos ng produkto ng gumagamit. Bilang karagdagan, dahil ang produktong ito ay ang produktong ito ay isang hindi pamantayan na na-customize na kagamitan na may maliit na paggawa lamang, mas matagal ang panahon para sa disenyo, pagmamanupaktura, pag-install, at pag-debug. Ang mga gumagamit ay dapat magreserba ng sapat na mga siklo ng pagkuha upang makamit ang kanais -nais na paghahatid ng produkto.

Pagtatanong +
PreV：Walang nakaraang produkto
Susunod：PVC/PE/PP/PU CORE Wire Insulation Extrusion Line
Product Details

Mga sangkap

● Pay-off stand
● Straightening Stand

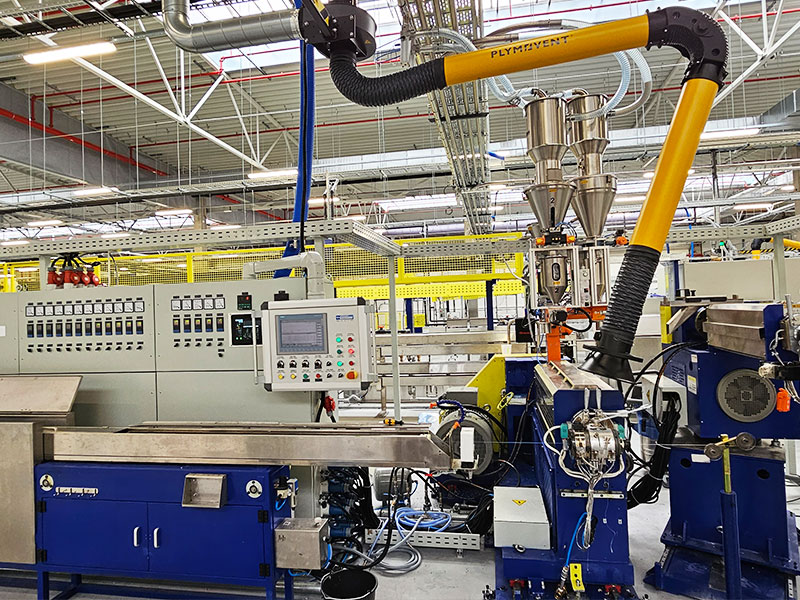

● Pangunahing extruder
● Ulo ng extruder
● Materyal na makina ng pagpapatayo
● Patuloy na temperatura na palipat -lipat na flume
● Paglamig ng tangke ng tubig
● Air blowing nozzle
● Capstan
● Wire akumulasyon stand
● Meter Counter
● Laser diameter gauge
● Mataas na dalas ng spark tester
● Take-up
● Box ng kontrol sa kuryente
● Ang mga sumusunod ay mga pasadyang pagpipilian
● Preheater
● Machine ng iniksyon
● Printer
● By-pass material discharge valve
● Aparato ng vacuum
● Pagpapakain ng Hopper Dryer
● Lump detector
● Mga capacitor ng electrostatic ng tubig
● Gauge ng eccentricity
● Electronic billboard
● Ang iba pang mga peripheral auxiliary na kagamitan ay maaaring ipasadya at idinagdag.


Mga pagtutukoy sa teknikal

Pangunahing mga teknikal na parameter 30 25 Uri 35 25 Uri 40 ＋ 30 Uri 45 ＋ 35 Uri 50 ＋ 35 Uri 60 ＋ 40 Uri 70 ＋ 40 Uri 80 ＋ 40 Uri
Ang angkop na uri ng kawad Angkop para sa high-frequency wire, data cable, UL electronic wire, pagbuo ng mga kable ng BV/BVR, power cord, automotive wire at iba pang mga wire ng tanso wire conductor solid core pagkakabukod extrusion
Saklaw ng conductor para sa US Standard AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-1
Saklaw ng diameter ng conductor Ø0.13-0.40mm Ø0.16-0.65mm Ø0.20-0.81mm Ø0.25-1.02mm Ø0.32-1.63mm Ø0.40-2.59mm AWG18-5 AWG12-2
Saklaw ng lugar ng conductor 0.01-0.15m㎡ 0.02-0.35m㎡ 0.03-0.75m㎡ 0.1-1.5m㎡ 0.2-2.5m㎡ 0.5-6.0m㎡ 1.02-4.62mm Ø2.05-6.54mm
Extrusion panlabas na diameter Ø0.3-1.0mm Ø0.4-1.3mm Ø0.5-1.8mm Ø0.7-2.3mm Ø0.8-2.8mm Ø1.2-3.8mm 1-16m㎡ 3.5-35m㎡
Saklaw ng bilis ng wire 15-150m/min 20-200m/min 30-300m/min 40-400m/min 50-500m/min 60-600m/min Ø1.8-6.0mm Ø3.0-8.0mm
Istraktura ng makina Kunin ang ulo ng extruder bilang gitnang axis, ang lahat ng mga bahagi mula sa pay-off hanggang sa take-up ay magkakasunod na ipinamamahagi. Ang karaniwang linya ng extrusion ay may taas na sentro ng 1 metro at isang kabuuang haba ng 20-25 metro
Uri ng pay-off Ang shaftless aktibong pay-off stand, electric lifting, pneumatic tightening, iba pang mga uri tulad ng flyer pay-off, shaft type pay-off, friction tension type pay-off at iba pang aktibo o passive pay-off stand ay maaari ring ipasadya.
Mga pagtutukoy sa pay-off Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Kapangyarihan ng pay-off 3.7kw 5.5kw 7.5kw
Uri ng pag-igting sa pay-off Ilipat o pagdaragdag/pag -alis ng mga bloke ng counterweight upang ayusin ang pag -igting, at maaari rin itong ipasadya upang ayusin ang pag -igting sa isang motor ng servo.
Straightening Stand 5-wheel conductor straightening stand, ang OD ng conductor straightening wheel ay Ø60, solong uka, na may isang toolbox.
Uri ng preheater Ang preheater ng conductor para sa mga wire ng tanso, sarado na oven hot air conductor preheater, o bilang straight-through type preheater ay maaaring ipasadya.
Kapangyarihan ng preheater ng conductor 3kva 5kva 8kva 10kva
Output ng materyal na extruder 20kg/h 30kg/h 40kg/h 50kg/h 60kg/h 90kg/h 130kg/h 150kg/h
Lakas ng extruder 11kw 15kw 22kw 30kw 37kw 55kw
Mga parameter ng tornilyo L / D Ratio 28: 1, Ratio ng Compression: LSZH1.2 Single Thread Screw / XLPE3.0 Single Thread Screw / TPE2.9 Double Thread Screw / TPU2.9 Double Thread Screw Ang ratio ng L/D ay 26: 1 at ang materyal na tornilyo ay 38crMoala na ginawa sa China, at maaaring ipasadya.
Uri ng Pag -init Cast aluminyo pag -init ng mga singsing para sa katawan, mga singsing ng pag -init ng tanso para sa leeg, quartz heating tubes para sa extruder head clamp/ulo/mamatay.
Kontrol ng temperatura Body3 clamp1 leeg1 head1 die1 Body4 clamp1 leeg1 head1 die1
Kapangyarihan ng pag -init 4kw 6kw 8kw 9kw 10kw 14kw 18kw 22kw
Paglamig ng bariles 3-section centrifugal fan 4-section centrifugal fan ＋ spiral tanso tube na nagpapalipat-lipat ng tubig
Pagpapakain ng Hopper Dryer 12kg 25kg 50kg
Honeycomb plate Ang makina ay gawa sa 316 hindi kinakalawang na asero nang walang electroplating. Mayroon itong isang panloob na gabay na istraktura ng daloy, na may mga butas ng daloy na magkakaugnay ng mga chamfers na walang mga patay na sulok. Ang honeycomb plate at flange ay selyadong may isang tapered sealant upang maiwasan ang pagtagas.
Uri ng ulo U7-type auto centering extruder head, malalim na groove low-pressure panlabas na runner uniporme na paggalaw ng presyon, ay maaaring ipasadya na may iba't ibang mga istraktura tulad ng solong layer/dobleng layer/solong iniksyon na strip/dobleng iniksyon na mga piraso atbp.
Ulo ng ulo Ang ulo ng makina ay ginawa sa China, at maaaring ipasadya sa iba pang mga tatak tulad ng Eurotek, Unitek, Eurocab, at Microdia
Ulo clamp Mayroong dalawang halves ng isang machine head clamp, na may dalawang up-and-down na hanay ng mga screws rod clamp na naka-synchronize. Ang isang one-way wrench ay maaaring isama, at ang iba pang mga uri ng mga clamp ng ulo ng makina ay maaaring ipasadya.
Leveling ng ulo Ang pag -ampon ng isang head flange double locating pin na istraktura, ang antas ng taas ng ulo ay nananatiling hindi nagbabago sa loob ng mahabang panahon.
Movable Flume Patuloy na temperatura na palipat -lipat na flume, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Paglamig ng tangke ng tubig 5 metro single-layer U-shaped tank 10 metro single-layer U-shaped tank, nagpapalipat-lipat na sistema ng paglamig ng tubig, walang chiller ng tubig. Ang buong tangke ay gawa sa materyal na Sus304. Ang dobleng layer na U-hugis o mga tanke na may hugis ng W ay magagamit upang ipasadya.
High-pressure air-blowing nozzle Ang flipped-type na pamumulaklak ng nozzle, materyal na POM, dobleng istraktura ng pamumulaklak, na nakalagay sa palipat-lipat na tangke ng tubig, paglamig ng tangke ng tubig, capstan, iba pang mga uri ng pamumulaklak ng nozzle ay maaaring ipasadya.
Uri ng capstan Single Wheel Belt Type 3 Groove Split Piece Wheel Magaan na Titanium Wear-Resistant Stainless Steel Double-Wheel Capstan Anode aluminyo dobleng gulong capstan
Diameter ng gulong ng capstan Ø375 Mataas na lakas ng titanium alloy double wheel type Ø500 uri ng double-wheel
Kapangyarihan ng capstan 3.7 Servo Motor 3,7 Servo Maotor ＋ Gear Box
Wire akumulasyon tension stand Hilig na wire akumulasyon tension stand, kabuuang haba ng 12 metro, bakal plate track, magaan na tumatakbo na kotse, 10 grooves ＋ 9 grooves para sa wire accumulation wheel, kabuuang kapasidad ng imbakan ng kawad ay 200 metro, pag -igting ng motor ng servo. Ang iba pang mga uri ay napapasadya.
Wire akumulasyon diameter ng gulong Ø100 Ø150, ang diameter ng gulong ay maaaring ipasadya Ø180, ang diameter ng gulong ay maaaring ipasadya Ø250, ang diameter ng gulong ay maaaring ipasadya
Meter Counter Gabay sa Gabay ng Wheel Meter Counter na may isang metro na gulong ng gulong na 400mm. Gumagamit ito ng isang encoder upang makita at nagbibigay -daan para sa mahusay na pagsasaayos ng koepisyent ng pagwawasto ng metro. Ang iba pang mga uri ng mga aparato sa pagbibilang ng metro ay magagamit. Pressure roller meter counter, na may 500mm meter wheel circumference.

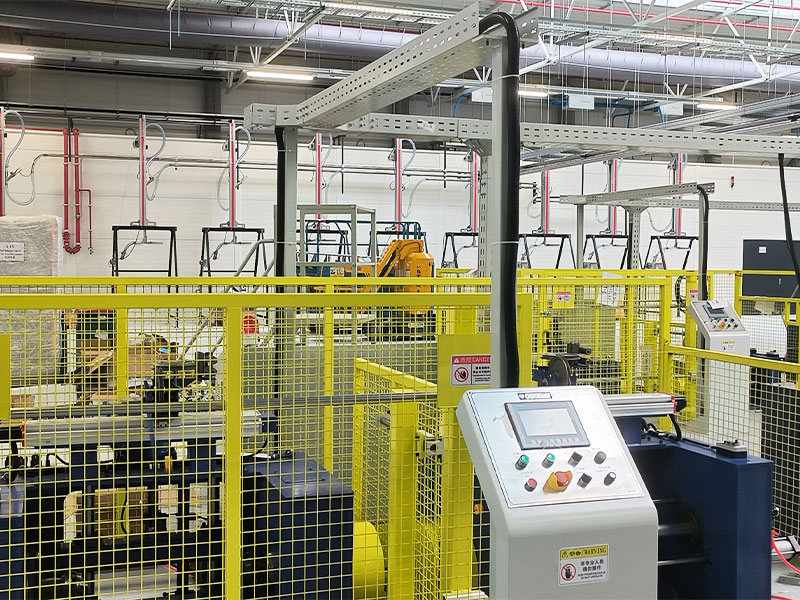

Take-up type Ang Double-Head Shaft Type Take-Up, Awtomatikong Pagbabago ng Uri ng Pagbabago o iba pang mga non-shaft wire take-up machine ay maaaring ipasadya. Double head shaftless type, electric lifting, pneumatic tightening
Take-up reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Take-up power 2.2kw 3.7kw 5.5kw
Pag-aayos ng wire-up wire 0.4kw servo motor para sa wire ayusin

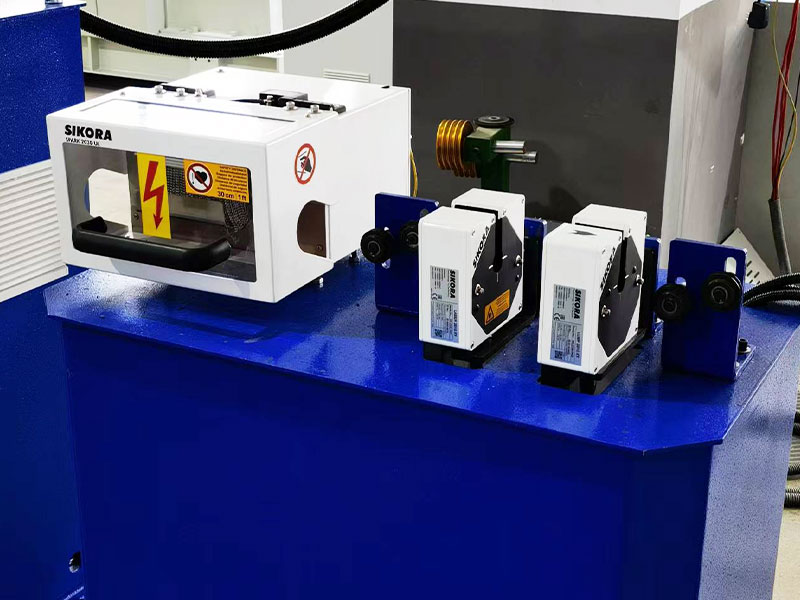

Laser diameter gauge Ginawa-in-chian single-axis diameter gauge, ang kawastuhan ng pagsukat ay 0.0001, iba pang mga tatak, tulad ng Sikora/Zumbach/Proton/Takikawa, atbp ay napapasadya.
Mataas na dalas ng spark tester Made-in-China, bead-type high-frequency spark tester, boltahe ay 0-15KV, ang iba pang mga tatak, tulad ng Clinton/Sikora/proton ay maaaring ipasadya.
Box ng kontrol sa kuryente Ang friendly na friendly na apoy-retardant na pintura na pinahiran ng Victor Electric Cabinet, Weinview 10 "HMI, Siemens PLC, Scheider switch, RKC temperatura controller. Ang mga tatak ng motor at frequency converter ay napapasadya.
Kabuuang lakas 38kw 50kw 65kw 70kw 73kw 88kw 100kw 125kw

Opsyonal na na -customize na mga item

Capstan wire drop aparato Ang Core Wire Insulation Extrusion Capstan nang walang Wire Drop Device ay maaaring ipasadya upang magdagdag ng isa.
Pressure Test Ang mga sensor ng presyon o mga balbula sa kaligtasan-patunay na pagsabog ay maaaring ipasadya sa flange ng ulo.
Printer Ang mga printer ng tinta o iba pang mga uri ay maaaring ipasadya.
Vacuum extractor Ang pagkuha ng vacuum sa linya ng header inlet ay maaaring ipasadya.
Blow dryer Ang high-efficiency blow dryer ay maaaring ipasadya kapag ang makina ay nasa high-speed extrusion.
Lump detector Ang napapasadyang pagpipilian upang magdagdag ng mga tampok ng pagtuklas ng bukol sa pagsukat ng instrumento sa mga tatak ng diameter ng Tsino, o ipasadya ang iba pang mga tatak tulad ng Sikora/Zumbach/Proton/Takikawa.
Tubig Static Capacitance Gauge Ang mga static na capacitance gauge, tulad ng Beta/Sikora/Zumbach/Proton/Takikawa, ay maaaring ipasadya.
Gauge ng eccentricity Gauge ng eccentricitys, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Chiller Ang isang chiller o tangke na may isang insulated layer ay maaaring ipasadya.
Nakabitin ang electronic board Ang LED double-sided electronic screen o iba pang mga uri ay suportado.
Intelligent Formula Management System Ang mga matalinong sistema ng pamamahala ng pagbabalangkas ay maaaring ipasadya, at ang mga data tulad ng pag-igting ng pag-igting, pag-igting ng linya ng imbakan, temperatura ng preheating, control ng temperatura ng host, diameter ng extrusion, distansya ng distansya ng hilera, at mga halaga ng presyon ng hangin ay pakainin sa PLC. Gumagamit ito ng mode ng komunikasyon ng profinet, suporta para sa pagkuha ng data at pag-import ng data ng MES, isang key na proseso ng paggawa ng call-out, isang key na pagsisimula, at nagbibigay-daan sa mga digital na intelihenteng produkto.
Peripheral Auxiliary Equipment Ang iba pang mga peripheral accessories o mga espesyal na pagpapasadya para sa buong makina ay maaaring ipasadya.
Mga kable ng elektrikal 2.5-metro na overhead cable trough stand, air pipes, signal wire, at power cable na nakaayos sa mga paghihiwalay, wire inlet mula sa tuktok ng de-koryenteng control box, napapasadyang mga alternatibong pamamaraan.
Pamantayan sa Mga Regulasyon sa Kaligtasan Ginawa alinsunod sa mga pamantayan sa kaligtasan ng CCC ng China, at napapasadya upang matugunan ang mga pamantayan sa kaligtasan ng CE/CSA/UL.
Mga Pamantayan sa Power Supply 3-Phase 380V/50Hz Power Supply, na may napapasadyang boltahe at dalas para sa iba't ibang mga bansa at rehiyon.




Mga Tampok ng Produkto

● Mataas na ani ng produksyon: Ang disenyo na na-optimize ng tornilyo, lumalaban sa pagsusuot, hindi-stick, chrome nang walang pagbagsak, pagtatago na walang pandikit, mabilis na pagbabago ng kulay, bilis ng mataas na linya, mataas na ani ng produksyon.

● Malawak na hanay ng mga aplikasyon: Depende sa uri ng mga materyales, maaari itong magamit sa kaukulang extruder screw, na maaaring magbigay ng solong-thread na uri ng gradient, BM double-thread na uri ng paghihiwalay, at iba pang mga uri ng mga turnilyo.

● Disenyo ng Leak-Proof: Ang natatanging mga istruktura ng sealing at pagpoposisyon ay nagsisiguro na ang flange ay hindi tumagas ng materyal, at ang antas ng taas ng ulo ng extrusion ay nananatiling matatag kahit na para sa pangmatagalang paggamit.

● Mataas na kalidad: Ang concentricity ng aming mga insulated wire na produkto ay mula sa 93% hanggang 97%, at ang panlabas na diameter ay may pagpapaubaya ng ± 0.005.

● Tumpak na kontrol sa temperatura: sa loob ng ± 1 ℃.

● Intelligent Control: Nagbibigay kami ng napapasadyang mga sistema ng pamamahala ng intelihente na nagbibigay-daan para sa isang pag-click sa pag-access sa mga formula ng SOP, paghahanda ng isang-click na machine at pagsisimula, at matalinong operasyon.

● Madaling pagpapanatili: Ang mga customer sa labas ng Tsina ay maaaring ipasadya ang paggamit ng sistema ng control ng bus ng profinet, na nagsisiguro ng mabilis at mababang panghihimasok na paghahatid ng signal. Hangga't mayroong isang network ng komunikasyon sa anumang bansa o rehiyon, ang malayong pagkakamali sa pagtuklas, pag -aayos, at mga serbisyo sa pagpapanatili ay maaaring mabilis na maipatupad.
