FEP/PFA/ETFE/PEEK/PA Mataas na temperatura ng core wire na pagkakabukod ng extrusion line Manufacturers

Ibalik ang listahan
Mataas na temperatura wire pagkakabukod extrusion line

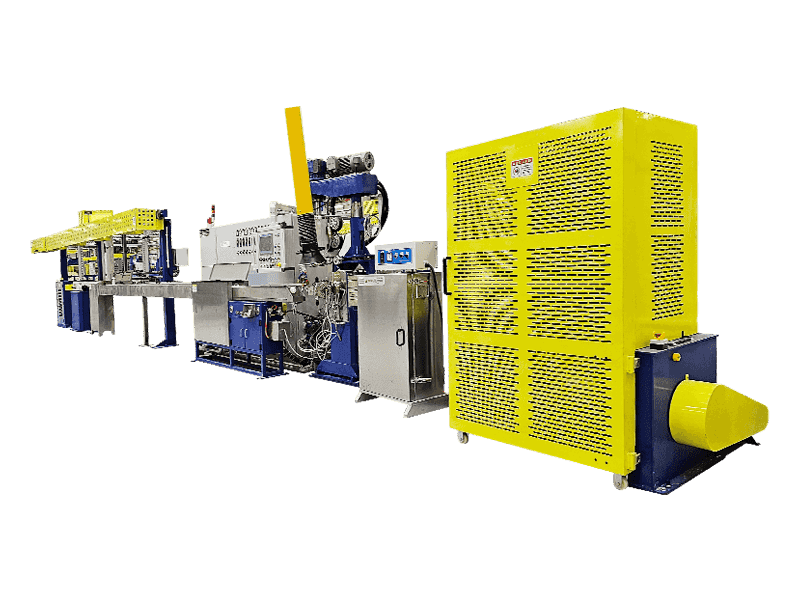

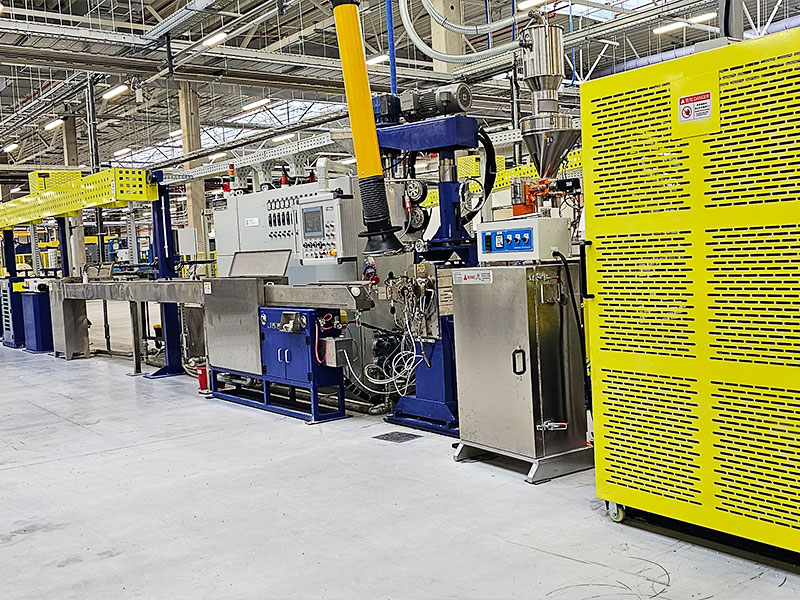

FEP/PFA/ETFE/PEEK/PA Mataas na temperatura ng core wire na pagkakabukod ng extrusion line

Ang FEP/PFA/ETFE/PEEK/PA High-Temperature Core Wire Insulation Extrusion Line ay isang hindi pamantayan na kagamitan na may pagpapasadya. Ang pangunahing modelo ay karaniwang 20-50mm. Ito ay angkop para sa core wire pagkakabukod extrusion ng mga electronic wire, signal wire, high-temperatura wires, atbp. Ang tornilyo ng tornilyo ng pangunahing makina ay hindi maaaring gawin ng maginoo na mga bariles ng tornilyo. Karaniwan, ito ay gawa sa materyal na Chinese GH113, na may mahusay na paglaban sa kaagnasan, mababang gastos, ngunit may mababang lakas, hindi magandang paglaban sa pagsusuot, at hindi magandang tibay; At, ang Inconel Centrifugal Casting Barrel na may Hastelloy C276 na tornilyo ay maaari ring magamit, na may kanais -nais na paglaban ng kaagnasan at paglaban sa pagsusuot na may napakataas na gastos. Tulad ng Teflon ay isang mala -kristal na materyal, natutunaw kaagad kapag naabot nito ang temperatura ng natutunaw na punto na may mahusay na likido at mababang mga katangian ng paglaban. Gayunpaman, madaling mag -crystallize kapag nakatagpo ito ng mga malamig na kondisyon at may mahinang likido. Kaya, ang pagganap ng pangangalaga ng init ng pangunahing extruder ay napakahalaga, at dapat itong matiyak na ang temperatura ay mananatili sa 400 ° C. Sa ilalim ng mga kondisyon na may mataas na temperatura, ang temperatura ng lahat ng mga bahagi kung saan ang materyal na dumadaloy ay kinokontrol sa loob ng ± 1-2 ° C upang mapanatili ang mahusay na natutunaw na estado at likido ng Teflon. Ang mahusay na high-temperatura na Teflon core wire insulated extruder ay may mga sumusunod na katangian: ang tornilyo bariles ay corrosion-resistant at wear-resistant, may mahusay na thermal pangangalaga, tumpak na control ng temperatura, mahusay na likido ng machine head channel na walang amag na pagsasara ng mga marka, mataas na makina ng ulo ng concentricity, matatag at maliit na wire diameter tolerance, makinis na wire na may walang mga particle, at matatag na pay-off at take-up tension. Maaaring suportahan ng aming kumpanya ang isinapersonal na pagpapasadya ayon sa mga pangangailangan ng gumagamit. Sa mga tuntunin ng hardware, maaari kaming magbigay ng iba't ibang mga modelo at mga pangunahing tatak ng accessories para mapili ng mga gumagamit. Sa mga tuntunin ng software ng electrical control, maaari rin kaming magbigay ng matipid at praktikal o ang mga advanced na pamamaraan ng kontrol sa elektrikal. Dahil sa iba't ibang pangkalahatang mga pagsasaayos, ang presyo ng makina na ito ay nag -iiba din. Samakatuwid, ang pangunahing kadahilanan na tumutukoy sa presyo ng makina na ito ay ang pagpoposisyon sa antas ng pagsasaayos ng produkto ng gumagamit. Bilang karagdagan, dahil ang produktong ito ay isang hindi pamantayan na na-customize na kagamitan na may maliit na paggawa lamang, mas matagal ang panahon para sa disenyo, pagmamanupaktura, pag-install, at pag-debug. Ang mga gumagamit ay dapat magreserba ng sapat na mga siklo ng pagkuha upang makamit ang perpektong paghahatid ng produkto.

Pagtatanong +
PreV：Walang nakaraang produkto
Susunod：Walang susunod na produkto
Product Details

Mga sangkap

● Pay-off stand
● Straightening Stand
● Pangunahing extruder
● Ulo ng extruder
● Materyal na makina ng pagpapatayo
● Pare -pareho Ang temperatura na palipat -lipat na flume
● Paglamig ng tangke ng tubig
● Air blowing nozzle
● Capstan
● Wire akumulasyon stand
● Meter Counter
● Laser diameter gauge
● High-Frequency Spark Tester
● Take-up
● Box ng kontrol sa kuryente
● Ang mga sumusunod ay mga pasadyang pagpipilian
● Preheater
● Machine ng iniksyon
● Printer
● By-pass material discharge valve
● Aparato ng vacuum
● Pagpapakain ng Hopper Dryer
● Lump detector
● Mga capacitor ng electrostatic ng tubig
● Gauge ng eccentricity
● Electronic billboard
● Ang iba pang mga peripheral auxiliary na kagamitan ay maaaring ipasadya at idinagdag.

Mga pagtutukoy sa teknikal

Pangunahing mga teknikal na parameter 18 uri 23 uri 30 uri 35 Uri 40type 45 Uri 50 Uri 60 Uri
Ang angkop na uri ng kawad Angkop para sa mataas na temperatura wire, coaxial wire, signal wire, mataas na dalas ng wire, data cable, UL electronic wire, pagbuo ng mga kable ng BV/BVR, power cord, automotive wire at iba pang mga wire ng tanso wire conductor solid core pagkakabukod extrusion
Saklaw ng conductor para sa US Standard AWG46-36 AWG42-34 AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10
Saklaw ng diameter ng conductor Ø0.041-0.127mm Ø0.064-0.16mm Ø0.13-0.40mm Ø0.16-0.65mm Ø0.20-0.81mm Ø0.25-1.02mm Ø0.32-1.63mm Ø0.40-2.59mm
Saklaw ng lugar ng conductor 0.0013-0.0127m㎡ 0.0032-0.0201m㎡ 0.01-0.15m㎡ 0.02-0.35m㎡ 0.03-0.75m㎡ 0.1-1.5m㎡ 0.2-2.5m㎡ 0.5-6.0m㎡
Extrusion panlabas na diameter Ø0.12-0.3mm Ø0.18-0.6mm Ø0.3-1.0mm Ø0.4-1.3mm Ø0.5-1.8mm Ø0.7-2.3mm Ø0.8-2.8mm Ø1.2-3.8mm
Saklaw ng bilis ng wire 5-80m/min 5-80m/min 10-100m/min 12-120m/min 15-150m/min 15-150m/min 15-150m/min 15-150m/min
Istraktura ng makina Kunin ang ulo ng extruder bilang gitnang axis, ang lahat ng mga bahagi mula sa pay-off hanggang sa take-up ay magkakasunod na ipinamamahagi. Ang karaniwang linya ng extrusion ay may taas na sentro ng 1 metro at isang kabuuang haba ng 20-25 metro
Uri ng pay-off Shaft type fiber optic power pay-off stand Ang shaftless power pay-off stand, electric lifting, pneumatic tightening, iba pang mga uri tulad ng shaft type pay-off, friction tension type pay-off, at iba pang power pay-off stand ay maaari ring ipasadya.
Mga pagtutukoy sa pay-off Ø100/250 Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Kapangyarihan ng pay-off 0.75kw 2.2kw 3.7kw 5.5kw
Uri ng pag-igting sa pay-off Ilipat o pagdaragdag/pag -alis ng mga bloke ng counterweight upang ayusin ang pag -igting, at maaari rin itong ipasadya upang ayusin ang pag -igting sa isang motor ng servo.
Straightening Stand Hindi 5-wheel conductor straightening frame, conductor straightening wheel ay od Ø60, solong uka, na may toolbox.
Uri ng preheater Multi gabay na gulong tuwid-through closed hot air sirkulasyon oven preheater, ang uri ng pagpapadaloy ng tanso wire preheater ay maaaring ipasadya.
Bilis ng pag -ikot ng extruder MAX40RPM MAX60RPM
Output ng materyal na extruder 4kg/h 7kg/h 12kg/h 18kg/h 25kg/h 30kg/h 38kg/h 60kg/h
Lakas ng extruder 5.5kw 7.5kw 11kw 15kw 22kw
Mga parameter ng tornilyo L/D Ratio 25: 1, Ratio ng Compression 3.2-3.6, FEP/PFA/ETFE Screws at GH113 barrels, Inconel Centrifugal Casting Barrels at Hastelloy C276 Screws ay maaaring ipasadya; Ang mga peek/pa screws at barrels ay gawa sa 38crmoala.
Uri ng Pag -init Ang katawan ng machone ay cast tanso na pag -init ng singsing, ang leeg ay tanso na pag -init ng tanso, ang extruder head clamp/head/die ay cast tanso heating plate, ang iba pang uri ng pag -init ay maaaring ipasadya.
Kontrol ng temperatura Body3 clamp1 leeg1 head1 die1 Body4 clamp1 leeg1 head1 die1
Kapangyarihan ng pag -init 4kw 5kw 6kw 8kw 10kw 12kw 15kw 18kw
Paglamig ng bariles 3-section centrifugal fan 4-section centrifugal fan
Pagpapakain ng Hopper Dryer 12kg 25kg 50kg
Honeycomb plate Hastelloy C276 Materyal para sa FEP/PFA/ETFE, 38CRMOALA MATERIAL PARA SA PEEK/PA. Panloob na daloy na nakatuon sa istraktura, daloy ng oreited hole na konektado sa bawat isa sa pamamagitan ng chamfered hole, walang patay na dulo, honeycomb plate at flange na may conical sealing, walang glue leakage

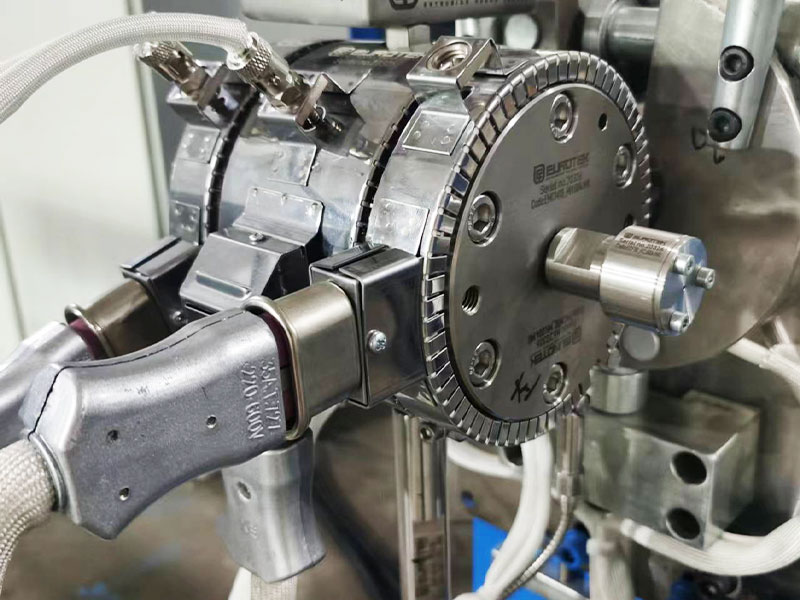

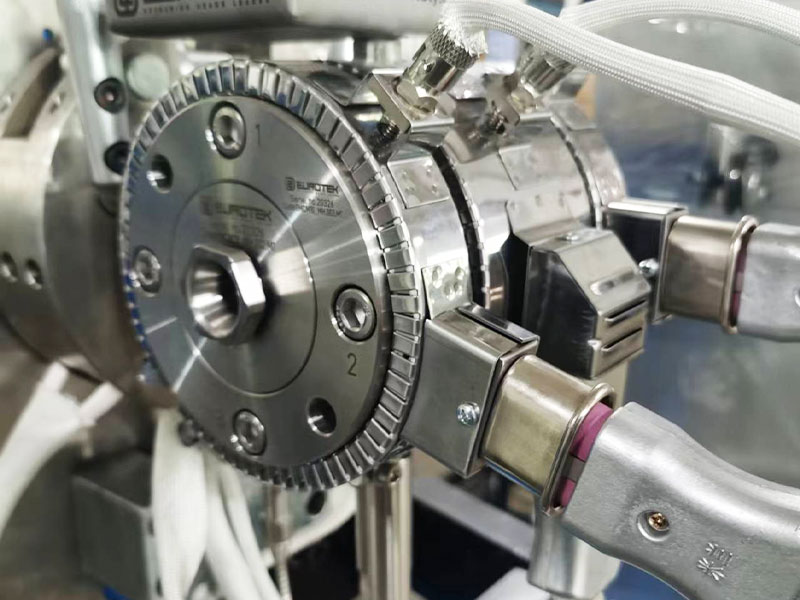

Uri ng ulo Ang U7-type na auto centering head, panlabas na runner uniporme na paggalaw ng presyon, ay maaaring ipasadya na may iba't ibang mga istraktura tulad ng solong layer/dobleng layer/solong iniksyon na strip/dobleng iniksyon atbp.
Ulo ng ulo Made-in-China extruder head, GH113 para sa FEP/PFA/ETFE na materyales, SKD61 para sa mga materyales sa PEEK/PA. Maaaring ipasadya sa iba pang mga tatak, tulad ng: Eurotek/Unitek/Eurocab/Microdia
Ulo clamp Mayroong dalawang halves ng isang machine head clamp, na may dalawang up-and-down na hanay ng mga screws rod clamp na naka-synchronize. Ang isang one-way wrench ay maaaring isama, at ang iba pang mga materyales o uri ng mga clamp ng ulo ng ulo ay maaaring ipasadya.
Leveling ng ulo Ang pag -ampon ng isang head flange double locating pin na istraktura, ang antas ng taas ng ulo ay nananatiling hindi nagbabago sa loob ng mahabang panahon.
Aparato ng vacuum Ang aparato ng negatibong pressure vacuum, ang air pumping port ay naka-mount sa header inlet, magagamit ang mga air pumping unit o iba pang mga uri
Movable Flume Pare -pareho temperature movable flume, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Paglamig ng tangke ng tubig 5 metro single-layer U-hugis tank, nagpapalipat-lipat na sistema ng paglamig ng tubig, walang chiller ng tubig. Ang buong tangke ay gawa sa materyal na Sus304. Magagamit ang pagpapasadya.
High-pressure air blowing nozzle Ang flipped-type na pamumulaklak ng nozzle, materyal na POM, dobleng istraktura ng pamumulaklak, na nakalagay sa palipat-lipat na tangke ng tubig, paglamig ng tangke ng tubig, capstan, iba pang mga uri ng pamumulaklak ng nozzle ay maaaring ipasadya.
Uri ng capstan Single Wheel Belt Type 3 Groove Split Piece Wheel Magaan na Titanium Wear-Resistant Stainless Steel Double-Wheel Capstan
Diameter ng gulong ng capstan Ø375 Single wheel belt type Ø375 Mataas na lakas ng titanium alloy double wheel type, ang mga pagtutukoy ng wheel diameter ay maaaring ipasadya.
Kapangyarihan ng capstan 3.7kw servo motor gear box 3.7kw servo motor
Wire akumulasyon tension stand Hilig na wire akumulasyon tension stand, kabuuang haba ng 9 metro, bakal plate track, magaan na tumatakbo na kotse, 10 grooves ＋ 9 grooves para sa wire accumulation wheel, kabuuang kapasidad ng imbakan ng kawad ay 150 metro, pag -igting ng motor ng servo. Ang iba pang mga uri ay napapasadya.
Wire akumulasyon diameter ng gulong Ø80 Ø100, ang diameter ng gulong ay maaaring ipasadya Ø150, ang diameter ng gulong ay maaaring ipasadya Ø180, ang diameter ng gulong ay maaaring ipasadya
Meter Counter Gabay sa Gabay ng Wheel Meter Counter na may isang metro na gulong ng gulong na 400mm. Gumagamit ito ng isang encoder upang makita at nagbibigay -daan para sa mahusay na pagsasaayos ng koepisyent ng pagwawasto ng metro. Ang iba pang mga uri ng mga aparato sa pagbibilang ng metro ay magagamit.
Take-up type Ang Double-Head Shaft Type Take-Up, Awtomatikong Pagbabago ng Uri ng Pagbabago o iba pang mga non-shaft wire take-up machine ay maaaring ipasadya.
Take-up reel spcification Ø100/Ø200/Ø300 Ø200/Ø300/Ø400 Ø300/Ø400/Ø500/Ø630
Take-up power 0.75kw 2.2kw 3.7kw
Pag-aayos ng wire-up wire 0.4kw servo motor para sa wire ayusin

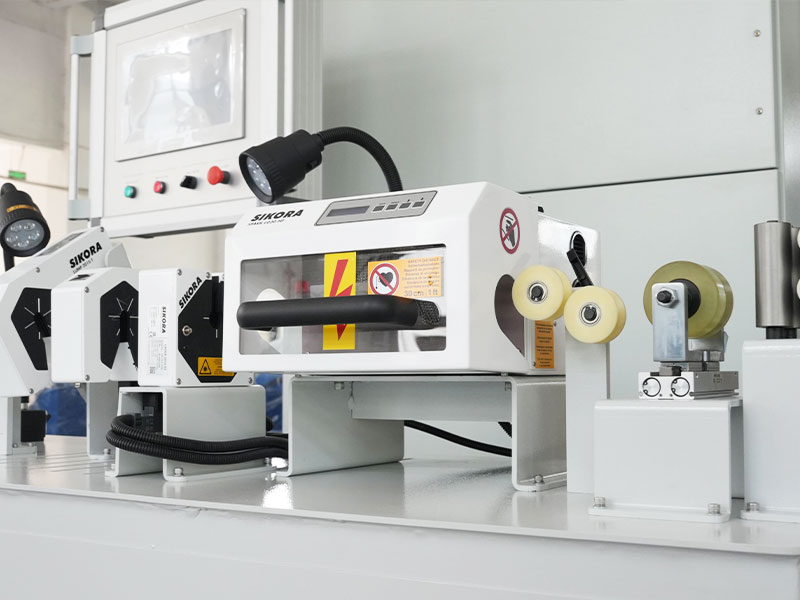

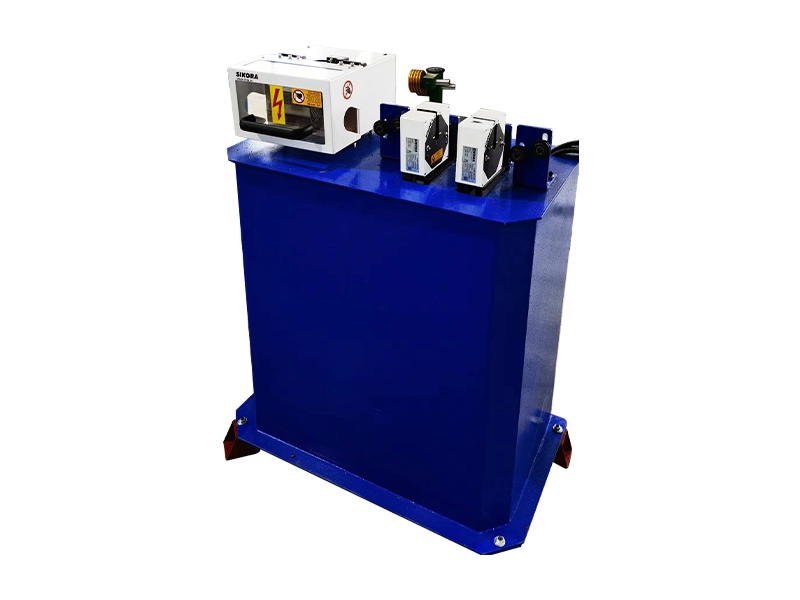

Laser diameter gauge Ginawa-in-China wire diameter gauge, ang kawastuhan ng pagsukat ay 0.0001 o 0.001, ang iba pang mga tatak, tulad ng Sikora/Zumbach/Proton/Takikawa, atbp ay napapasadya.
Mataas na dalas ng spark tester Ginawa-in-China bead-type na high-frequency spark tester, boltahe ay 0-15KV, ang iba pang mga tatak, tulad ng Clinton/Sikora/proton ay maaaring ipasadya.
Box ng kontrol sa kuryente Ang friendly na friendly na apoy-retardant na pintura na pinahiran ng Victor Electric Cabinet, Weinview 10 "HMI, Siemens PLC, Scheider switch, RKC temperatura controller. Ang mga tatak ng motor at frequency converter ay napapasadya.
Kabuuang lakas (hindi kasama ang striping machine) 32kw 35kw 42kw 45kw 60kw 70kw 75kw 80kw



Opsyonal na mga item sa pagpapasadya

Capstan wire drop aparato Ang Core Wire Insulation Extrusion Capstan nang walang Wire Drop Device ay maaaring ipasadya upang magdagdag ng isa.
Striping injection machine Ang makina ng iniksyon ng striping ay maaaring ipasadya.
Pagsubok sa presyon Ang mga sensor ng presyon o mga balbula sa kaligtasan-patunay na pagsabog ay maaaring ipasadya sa flange ng ulo.
Mga pasilidad ng Corona at Paggamot Ang mga machine ng paggamot sa ibabaw ng ibabaw, mga pasilidad sa pagpapagaling o iba pang mga uri ng paggamot sa ibabaw ay maaaring ipasadya.
Printer Ang printer o iba pang mga uri ay maaaring ipasadya.
Blow dryer Ang mataas na kahusayan ng blow blow ay maaaring ipasadya kapag ang makina ay nasa mataas na bilis ng extrusion.
Lump detector Ang napapasadyang pagpipilian upang magdagdag ng mga tampok ng pagtuklas ng bukol sa pagsukat ng instrumento sa mga tatak ng diameter ng Tsino, o ipasadya ang iba pang mga tatak tulad ng Sikora/Zumbach/Proton/Takikawa.
Tubig Static Capacitance Gauge Ang water static capacitance gauge, tulad ng Beta/Sikora/Zumbach/Proton/Takikawa, ay maaaring ipasadya.
Gauge ng eccentricity Gauge ng eccentricity, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Chiller Ang chiller o tangke na may insulated layer ay maaaring ipasadya.
Nakabitin ang electronic board Ang LED double-sided electronic screen o iba pang mga uri ay suportado.
Intelligent Formula Management System Ang mga matalinong sistema ng pamamahala ng pagbabalangkas ay maaaring ipasadya, at ang mga data tulad ng pag-igting ng pag-igting, pag-igting ng linya ng imbakan, temperatura ng preheating, control ng temperatura ng host, diameter ng extrusion, distansya ng distansya ng hilera, mga halaga ng presyon ng hangin ay pakainin sa PLC. Gumagamit ito ng mode ng komunikasyon ng profinet, suporta para sa pagkuha ng data at pag-import ng data ng MES, isang key na proseso ng paggawa ng call-out, isang key na pagsisimula, at nagbibigay-daan sa mga digital na intelihenteng produkto.
Peripheral Auxiliary Equipment Ang iba pang mga peripheral accessories o mga espesyal na pagpapasadya para sa buong makina ay maaaring ipasadya.
Mga kable ng elektrikal 2.5-metro na overhead cable trough stand, air pipes, signal wire, at power cable na nakaayos sa mga paghihiwalay, wire inlet mula sa tuktok ng de-koryenteng control box, napapasadyang mga alternatibong pamamaraan.
Pamantayan sa Mga Regulasyon sa Kaligtasan Ginawa alinsunod sa mga pamantayan sa kaligtasan ng CCC ng China, at napapasadya upang matugunan ang mga pamantayan sa kaligtasan ng CE/CSA/UL.
Mga Pamantayan sa Power Supply 3-Phase 380V/50Hz Power Supply, na may napapasadyang boltahe at dalas para sa iba't ibang mga bansa at rehiyon.




Mga Tampok ng Produkto

● Malawak na hanay ng mga aplikasyon: Ang Peek/PA wire extrusion ay maaaring makamit sa pamamagitan ng pagbabago ng isang tornilyo depende sa uri ng goma.
● Disenyo ng Leak-Proof: Ang natatanging mga istruktura ng sealing at pagpoposisyon ay nagsisiguro na ang flange ay hindi tumagas ng materyal, at ang antas ng taas ng ulo ng extrusion ay nananatiling matatag kahit na para sa pangmatagalang paggamit.
● Mataas na kalidad: Ang aming mga insulated wire ay may concentricity na 93%-97%, isang panlabas na pagkakaiba-iba ng ± 0.005.
● Tumpak na kontrol sa temperatura: sa loob ng ± 1 ℃.
● Matalino: Ang aming intelihenteng sistema ng pamamahala ay maaaring ipasadya, na nagpapahintulot sa madaling pag-access sa mga formula ng SOP, isang pag-click sa paghahanda ng startup, at matalinong operasyon.
● Madaling pagpapanatili: Ang mga customer sa labas ng Tsina ay maaaring ipasadya ang paggamit ng sistema ng control ng bus ng profinet, na nagsisiguro ng mabilis at mababang panghihimasok na paghahatid ng signal. Hangga't mayroong isang network ng komunikasyon sa anumang bansa o rehiyon, ang malayong pagkakamali sa pagtuklas, pag -aayos, at mga serbisyo sa pagpapanatili ay maaaring mabilis na maipatupad.
