Bumalik ang Twist Pair Twisting Machine para sa Double Cores Industrial Ethernet Data Cable Manufacturers

Ibalik ang listahan
Bumalik sa twist na pares ng twisting machine para sa cable ng data ng automotiko

Bumalik ang Twist Pair Twisting Machine para sa Double Cores Industrial Ethernet Data Cable

Sa pamamagitan ng malakas na pag -unlad ng mga bagong sasakyan ng enerhiya sa mga nakaraang taon, ang mga elektronikong kagamitan sa loob ng kotse ay lumago, hanggang sa kontrol ng engine, mga sistema ng ABS, airbags, AI matalinong pag -andar, multimedia electronics, atbp. Kaugnay nito, may pagtaas ng mga kinakailangan na nakalagay sa mga sistema ng bus upang matiyak ang maaasahang paghahatid ng data ng komunikasyon sa pagitan ng pinaka magkakaibang mga yunit ng kontrol. Sa partikular, ang kaligtasan ng mga kontrol sa pamamagitan ng mga sistema ng bus tulad ng controller area network (maaari) o mga flexray system ay mahalaga at dapat matugunan ang pinakamataas na mga pagtutukoy ng pagkakatugma sa electromagnetic. Tulad ng pangunahing bahagi ng carrier ng paghahatid ng signal, ang mga cable ng data ng automotiko ay may mas mataas na mga kinakailangan sa kalidad: mas mabilis na rate ng paghahatid ng data, pagkaantala sa pagganap, at pagpapaubaya ng kasalanan.  Ang linya ng paggawa ng automotive cable ay nagpatibay ng isang baluktot na pares ng pag-taping na istraktura, na maaaring makamit ang isang mabilis na rate ng paghahatid ng data (maaaring bus: 1mbit/s; flexRay bus: 10 mbit/s), na may tiyak na pagkaantala at mataas na pagiging maaasahan. Dahil ang baluktot na pares ng mga cable ng data ng automotiko ay higit sa lahat ay nangangailangan ng simetrya ng mga ipinares na baluktot na mga wire ng core, at kapag ang cable ay sumasailalim sa paghahatid ng kaugalian mode, na -convert nito ang signal ng pagkakaiba -iba ng mode sa isang matatag na halaga ng halaga ng karaniwang signal ng mode, iyon ay, ang halaga ng LCL at halaga ng LOTL. Bukod doon, ang kontrol ng mababang pagpapalambing at mababang pagkakaiba ng echo ay nangangailangan din ng isang matatag at cellent peformed pares twist machine. Dahil ang pagtatatag ng pabrika 20 taon na ang nakalilipas, si Gemwell ay nakatuon sa pag -unlad ng pananaliksik at pagbabago ng mga machine ng twisting. Ang Gemwell Back Twist Pair Twisting Machine para sa Double Cores Industrial Ethernet Data Cable ay naging nangungunang pagpipilian sa larangan ng mga bagong wire ng data ng enerhiya. Ang sumusunod ay isang maginoo na pagsasaayos ng 2 pay-off reels, maaaring dagdagan ng mga gumagamit ang bilang ng mga ulo ng pambalot ayon sa iba't ibang mga pagtutukoy sa paggawa ng cable. Depende sa iba't ibang mga diametro ng wire, ang mga pagtutukoy at uri ng take-up, pay-off, at capstan machine ay maaari ring ipasadya at mabago.

Pagtatanong +
PreV：Bumalik ang twist na pares ng twisting machine para sa apat na mga cores na pang -industriya na ethernet data cable
Susunod：Walang susunod na produkto
Product Details

Mga sangkap

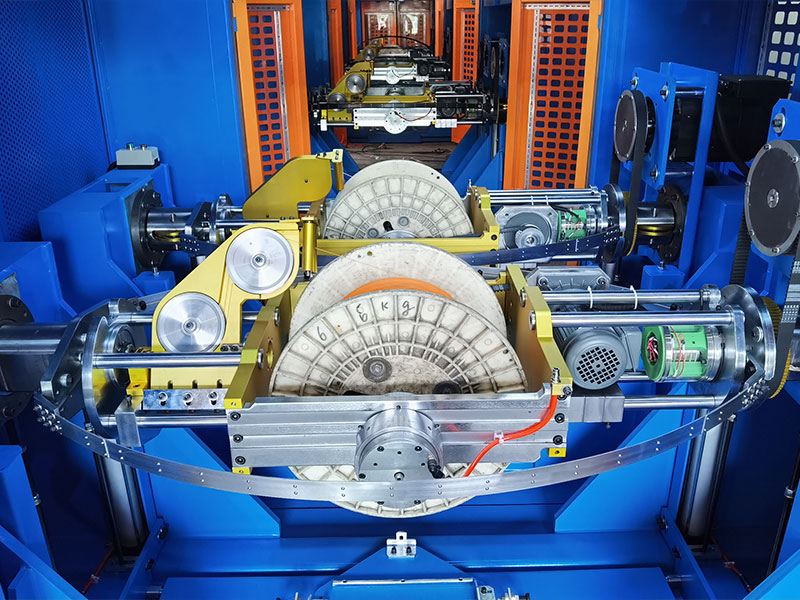

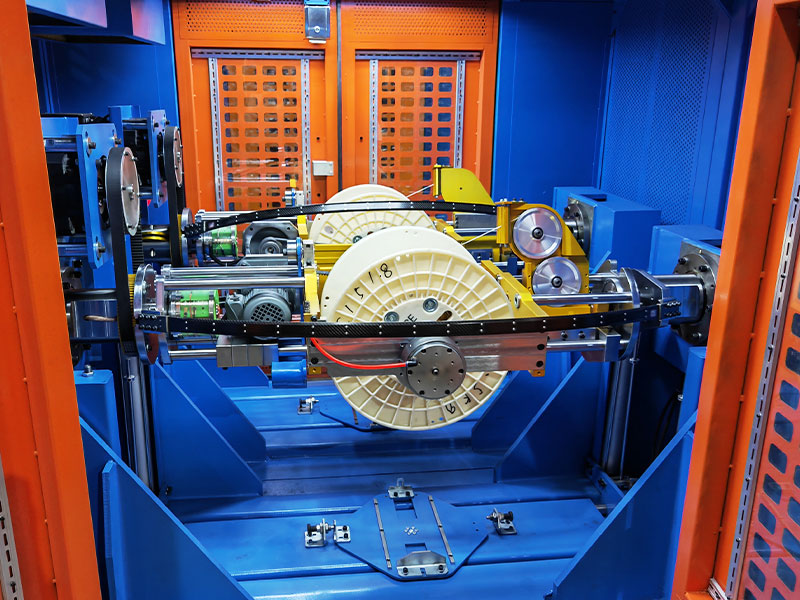

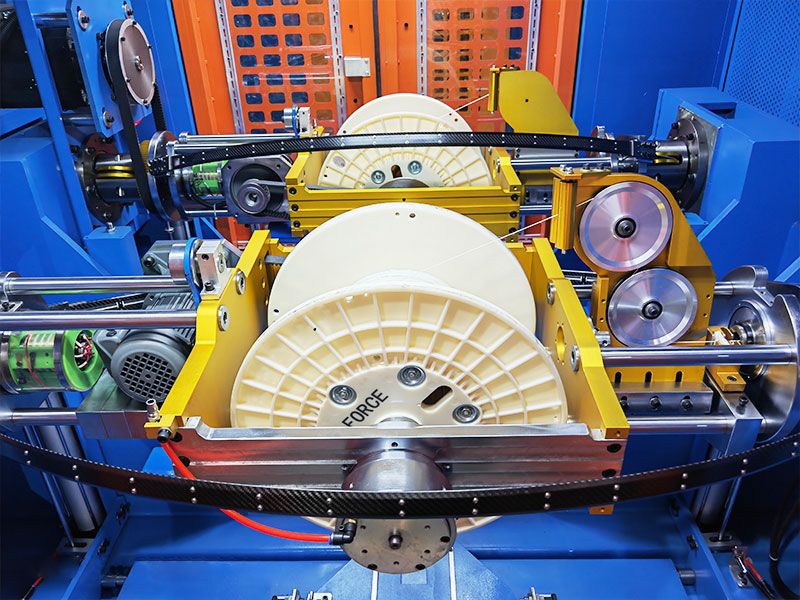

● Ø500 Horizontal Forward-and-Backward Double-Reel Boat Cradle Shaftless Pay-Off 2 Unit

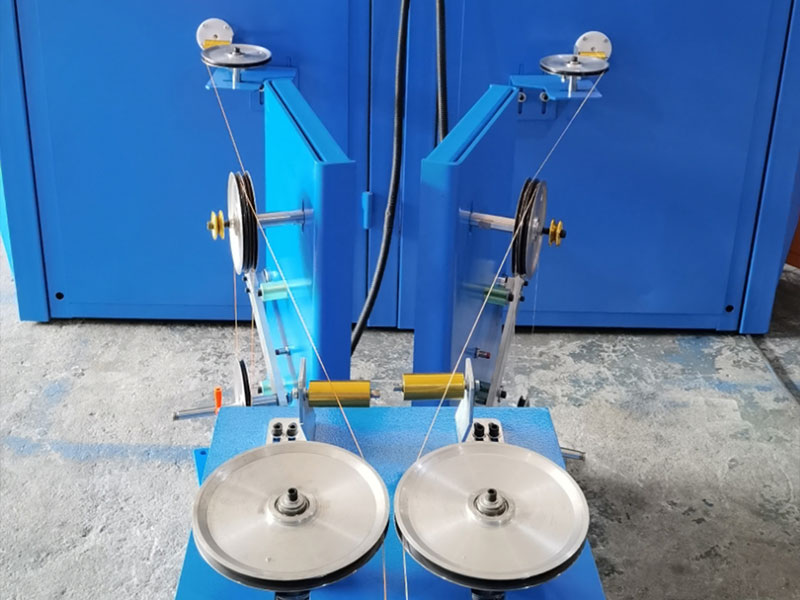

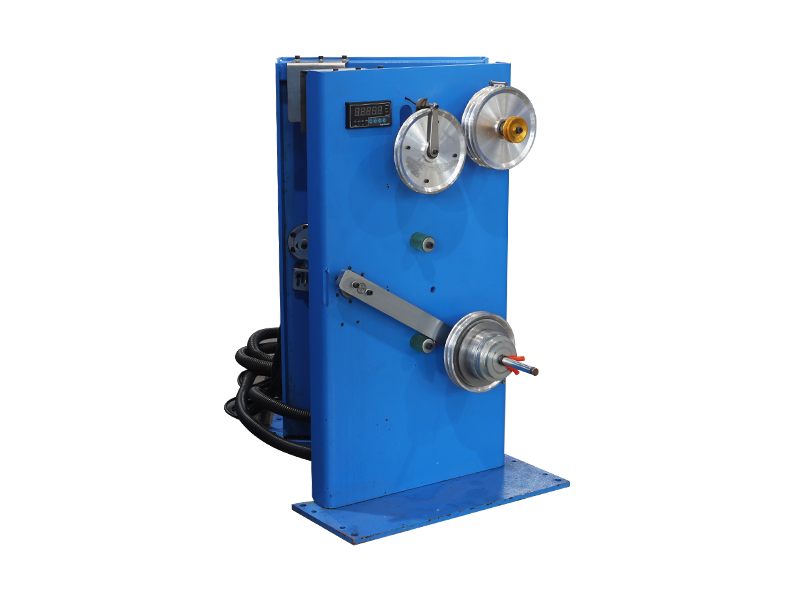

● Bumalik twist payoff stand 2 unit
● Ø500/Ø630 Double pitch pare -pareho ang pag -igting ng pares ng twister 1 unit
● Control System 1 Unit
● Ang mga kagamitan sa peripheral auxiliary ay maaaring ipasadya.

Mga pagtutukoy sa teknikal

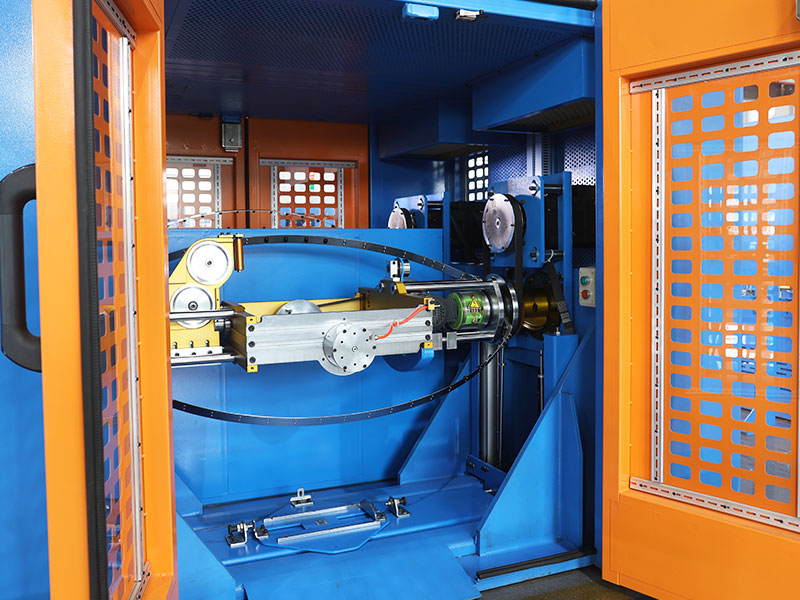

Istraktura ng pay-off Ang pahalang na pasulong-at-backward double-reel boat cradle shaftless pay-off, stranding bow double pitch back twist pay-off.

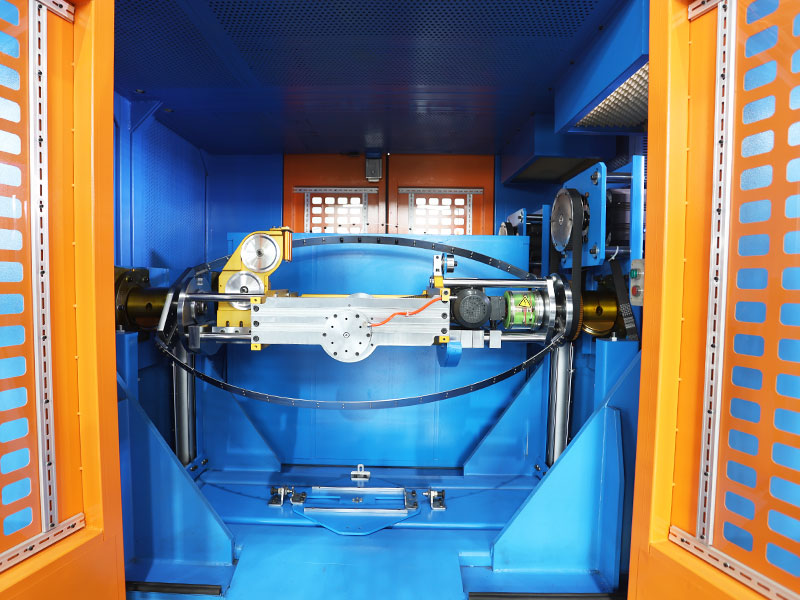

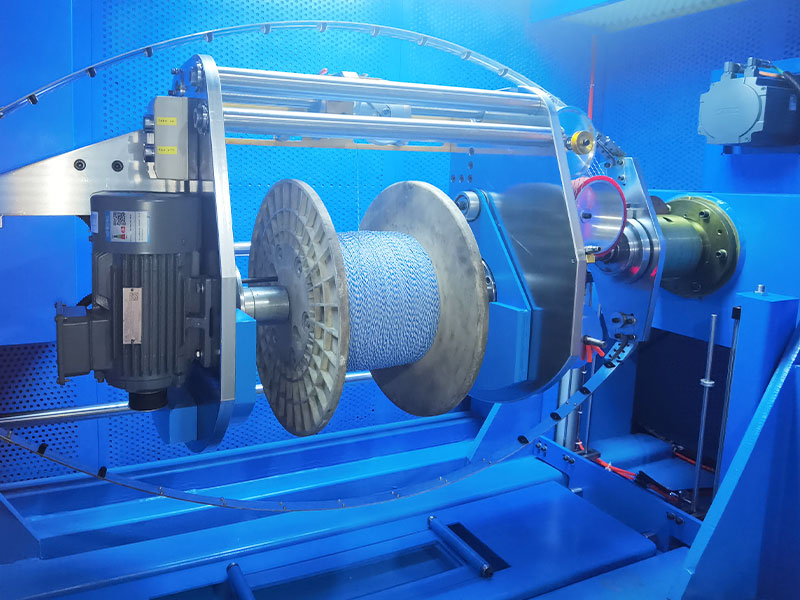

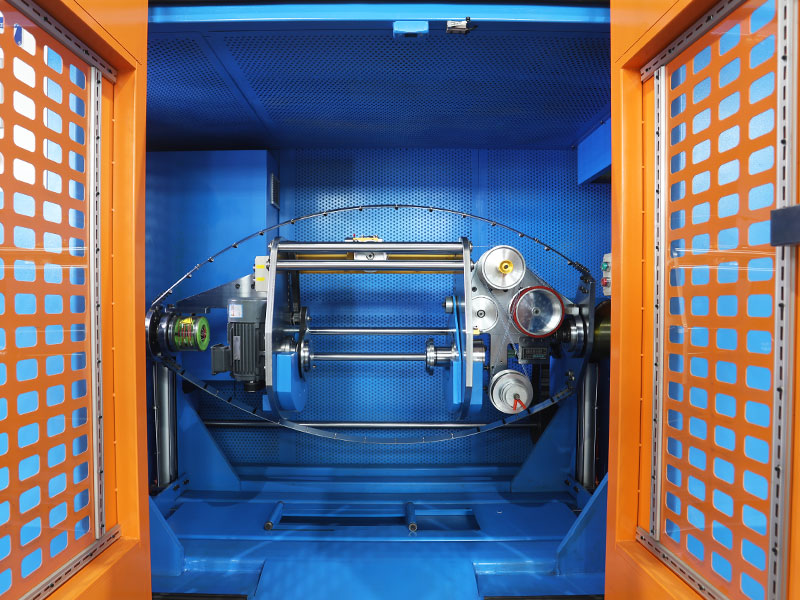

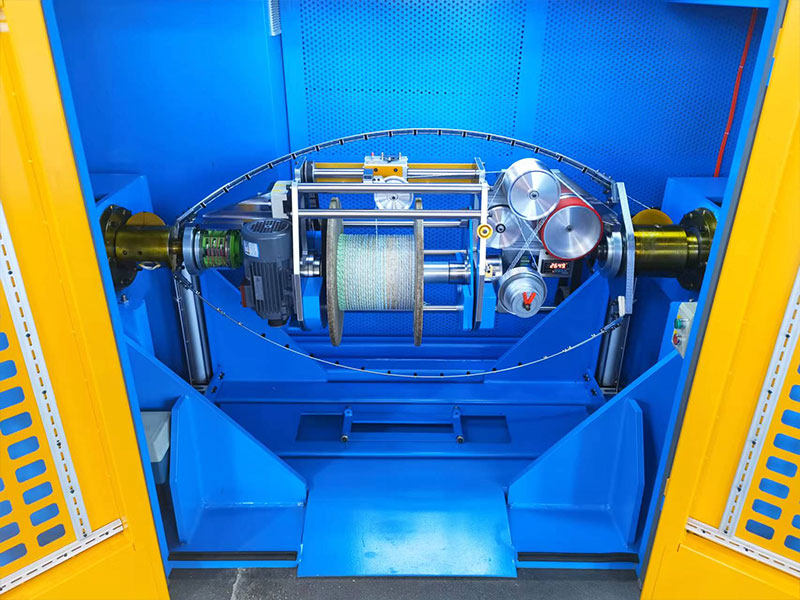

Take-up na istraktura Pahalang na portal cradle shaftless take-up, stranding bow double pitch pares twisting.

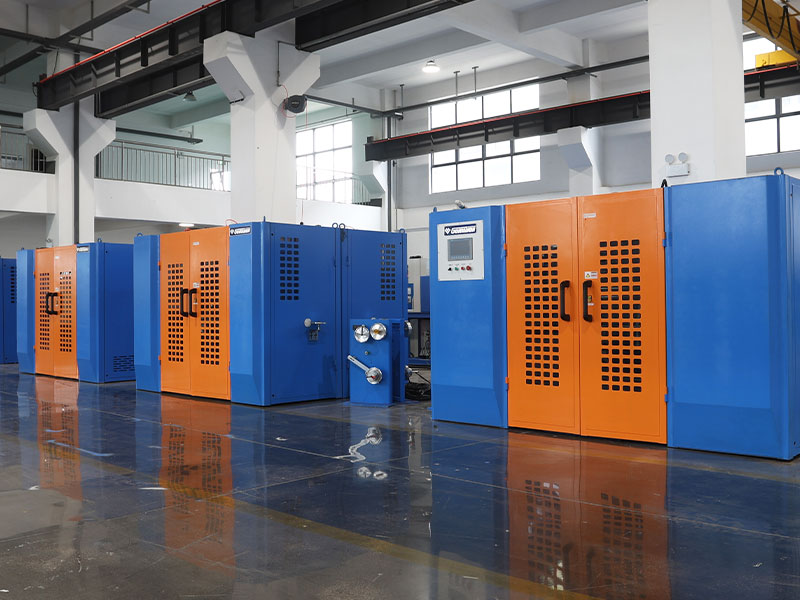

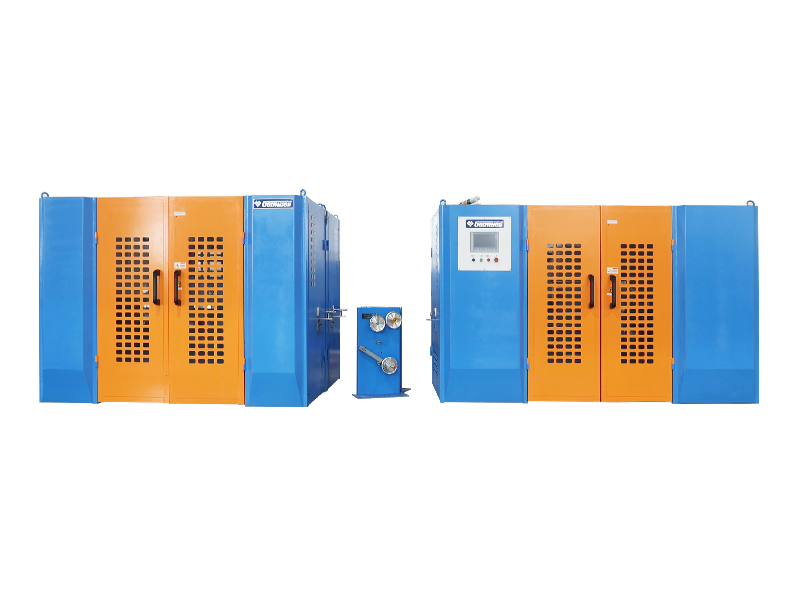

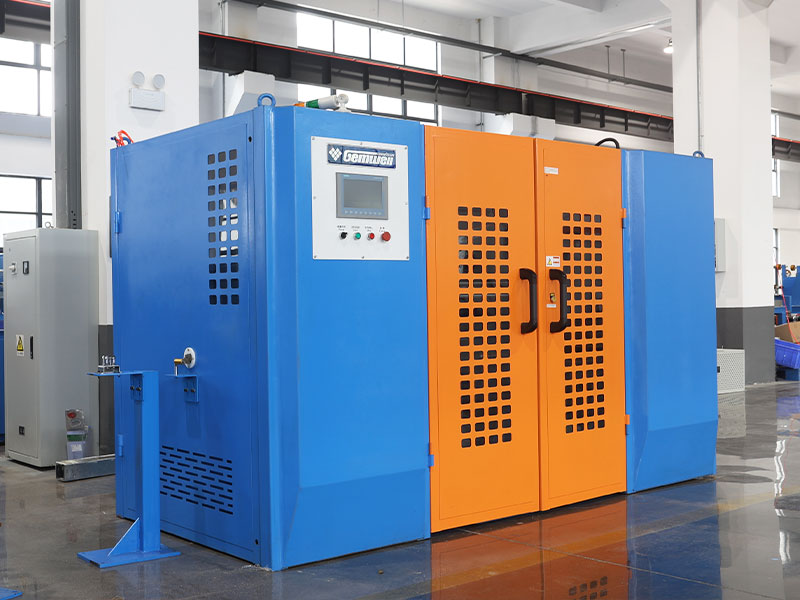

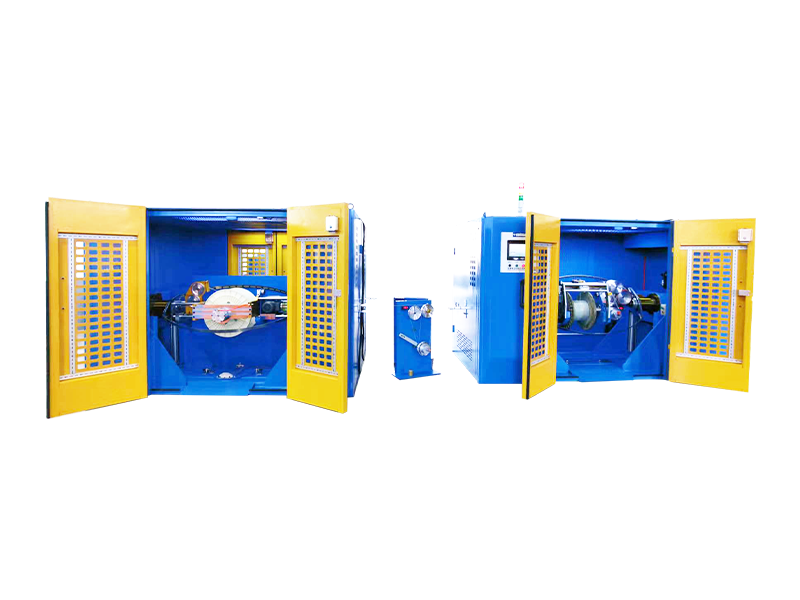

Pangkalahatang istraktura ng makina Ang back twist pay-off at stranding take-up ay nakaayos sa kahabaan ng linya ng sentro, na may istraktura ng uri ng split. Ang mga pay-off ay inilalagay pabalik-balik na may harap at likuran na mga pintuan na nilagyan; Ang lugar at mangolekta ng mga reels ay maaaring mapatakbo sa harap ng makina.
Ang angkop na uri ng kawad Pangunahin na ginagamit para sa LAN cable CAT5, CAT5E, CAT6A, CAT7, CAT8, at iba pang mga wire, ngunit din para sa iba pang mga wire ng paghahatid ng signal na nangangailangan ng pagsubok sa elektrikal.
Pagtukoy ng Core Wire Saklaw: Ø0.6-2.0mm, lampas sa saklaw na ito, ay maaaring ipasadya
Panlabas na diameter ng stranded wire Saklaw: Ø1.2-4.0mm, lampas sa saklaw na ito ay maaaring ipasadya.
Stranding mamatay Ang karaniwang laki ng OD ng amag ay 25
Bumalik na paraan ng twist Makamit ang twisting o pre-twisting, twisting ay nangangahulugan na ang mga busog ng payoff machine at ang pares ng twist ay umiikot sa kabaligtaran ng mga direksyon; Ang pre-twisting ay tumutukoy sa parehong umiikot na direksyon ng pay-off machine at pares twist, at maaaring mapili sa touch screen.
Twisting/pre-twisting ratio 0-120%, patuloy at hindi maayos na nababagay, na itinakda sa touch screen, Awtomatikong kontrol ng PLC, awtomatikong pagsubaybay sa bilis ng pag-twist/back twisting.
Direksyon ng stranding S/z
Bilis ng pag-ikot ng pay-off MAX2000 RPM/4000 TPM (walang pagkarga).
Ang aktwal na bilis ng pagsisimula ay nakatakda ayon sa mga kinakailangan ng iba't ibang mga marka ng kawad.
Take-up Speed ​​Speed Model 500 MAX2000RPM/4000TPM (walang pag -load).
Model 630 MAX1750RPM/3500TPM (walang pagkarga).
Ang aktwal na bilis ng pagsisimula ay nakatakda ayon sa mga kinakailangan ng iba't ibang mga marka ng kawad.
Saklaw ng bilis ng wire Ang formula para sa pagkalkula ng bilis ng linya ay bilis ng bow-twister x 2 x pitch / 1000 = m / min. Ang maximum na limitasyon ng bilis ay 100 m/min.
Wire baluktot na pitch Saklaw ng Optimal: 5.0-50.0mm, tumpak sa isang lugar na desimal, na may patuloy na nababagay na antas, mapipili sa touchscreen.
Katumpakan ng pitch Ang katumpakan ng pitch ± 0.3mm sa panahon ng nakapirming bilis ng paggawa, ± 0.5mm sa panahon ng pagsisimula/pag-shutdown.
Stranding bow material Ang karaniwang materyal na ginamit ay isang 65mn steel strip na may ceramic eyelets, na maaaring ipasadya sa isang carbon fiber lightweight bow.
Pay-off bow power Ang karaniwang pagsasaayos ay isang 2-5.5kW Inverter motor na maaari ring ipasadya para sa isang servo motor.
Take-up bow power Ang karaniwang pagsasaayos para sa 500 take-up ay isang 3.7kW inverter motor/ para sa 630 take-up ay isang 7.5kW inverter motor, na maaari ring ipasadya para sa isang servo motor.
Stranding bow braking Electromagnetic preno

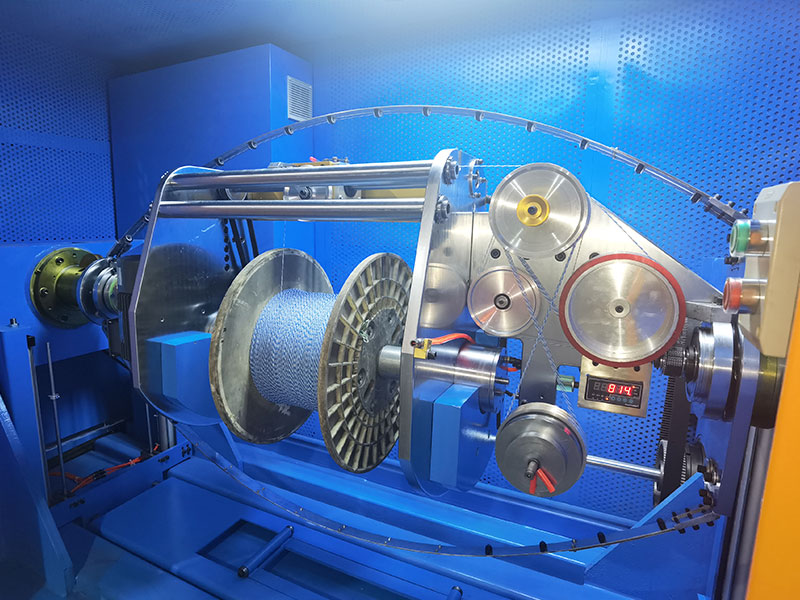

Uri ng capstan Ang double-wheel capstan ay itinayo sa duyan ng portal upang kunin
Diameter ng gulong ng capstan Ø185, 5-groove na goma na pinahiran na aluminyo capstan roller 5-groove split aluminyo driven roller.
Kapangyarihan ng capstan Ang standard na pagsasaayos ay isang 1.5kW inverter motor, maaari ring ipasadya para sa isang servo motor.
Pagtukoy sa Pay-Off Model Ø500, katugma sa Ø400, mga gulong ng tool ng ABS.
Take-up specification Ang Model Ø500 ay katugma sa Ø500.
Ang Model Ø630 ay katugma sa Ø500.
Mga gulong ng tool ng ABS
Ang panloob na butas ng reel Ang pamantayan ay Ø56mm, ang iba pang mga sukat ay maaaring ipasadya.

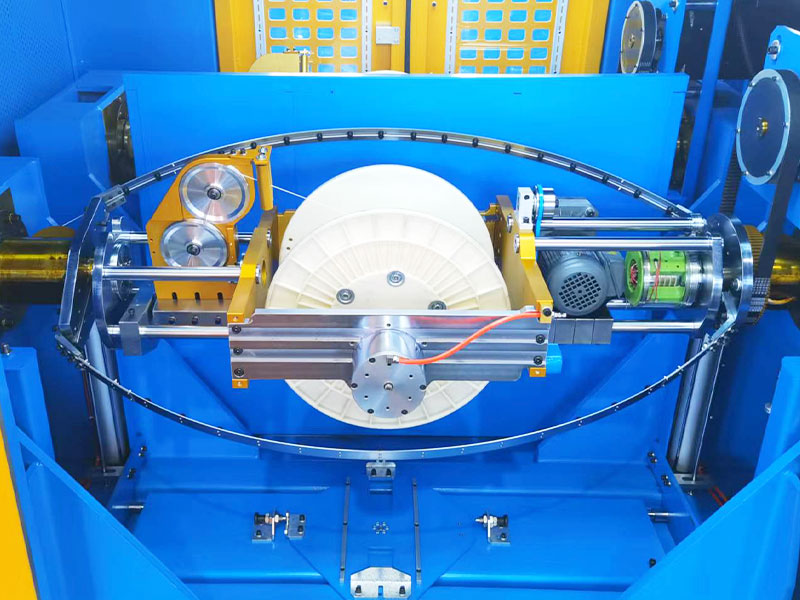

Reel Spindle Lift Elektronikong pag -angat, pag -load ng skateboard, at pag -load ng spool.
Paraan ng paghigpit ng reel Napakahusay na nababanat na cylinder Assembly na masikip spool, masikip na puwersa> 200kg, na may proteksyon sa sarili na proteksyon, pneumatic release spool
Reel Naglo -load ng Timbang MAX300KG
Pay-Off Reel Power Ang karaniwang pagsasaayos ay isang 2-0.75kW gear reducer motor, maaari ring ipasadya para sa isang servo motor.
Take-up reel power Ang standard na pagsasaayos ay isang 0.75kW gear reducer motor, maaari ring ipasadya para sa isang servo motor.
Pag-aayos ng posisyon ng kawad Ang pamantayan ay 30 makintab na rod traverse shaft unit, maaaring ipasadya para sa mga hilera ng servo motion controller.
Lakas ng pag -aayos ng wire Ang 0.2kW servo motion controller ay maaaring ipasadya.
Pay-off material run-out detection Alarma at awtomatikong paghinto kapag ang core wire ay malapit nang maubusan/alarma at awtomatikong paghinto kapag nasira ang kawad.
Tension-type Ang pamantayan ay upang ayusin ang pag-igting sa pamamagitan ng paglipat o pagdaragdag ng mga timbang ng pagbabalanse, kinokontrol ng PID ang bilis ng pay-off o take-up o ipasadya ito upang ayusin ang pag-igting sa isang servo motor.
Saklaw ng pag-igting ng pay-off 3N-30N/0.3KG-3KG/300G-3000G
Take-up Tension Range 5N-50N/0.5kg-5kg/500G-5000G
Kawastuhan ng pag -igting ± 25g
Display ng tensyon Uri ng komunikasyon digital display pressure sensor, pag -igting overrun alarm, at awtomatikong pag -shutdown.
Pamamahala ng Formula Ang isang pasadyang sistema ng pamamahala ng pagbabalangkas ay nagbibigay -daan sa data tulad ng pag -igting, temperatura, extrinsic diameter, pitch, s/z, wire winding distance, barometric pressure na pakainin sa PLC, pagsuporta sa pagkolekta ng data at pag -import para sa digital na produksyon.
Proteksyon sa kaligtasan Ang awtomatikong pagtuklas at hula ng temperatura /panginginig ng boses /ingay /presyon ay maaaring ipasadya ayon sa disenyo ng pamantayang CE /CSA /UL.
Spark Detection Maaaring ipasadya upang magdagdag ng isang spark tester
Towing Shielding Ang aktibong paayon na pag-taping ay maaaring maidagdag sa pagitan ng pay-off at take-up.
Pre-twist na bumubuo Ang high-speed pre-twisters ay maaaring ipasadya sa pagitan ng pay-off at take-up.
Punan ng lupa Ang mga payoff ng kapangyarihan ng tagapuno ay maaaring ipasadya sa pagitan ng payoff at take-up.
Mga Pamantayan sa Kapangyarihan Ang pamantayan ay 3-phase 380V/50Hz at ang power supply ay maaaring ipasadya para sa iba't ibang mga bansa at rehiyon.
Matalinong software Napapasadya upang magdagdag ng "pinakamahusay na bilis ng produksyon ng awtomatikong pagtutugma ng function" na software, upang makamit ang kahusayan ng produksyon at kalidad ng produkto nang sabay.
Core wire over-oil na aparato Ang isang pangunahing aparato ng oiling ng wire ay maaaring ipasadya at idinagdag. Ang insulating core wire ay pinahiran ng isang pabagu -bago ng lubricating langis upang mabawasan ang alitan sa panahon ng wire pares twisting.




Mga Tampok ng Produkto

● Mabilis na bilis: Ang kahon ng spindle ay stress-relieved at pinagsama, ito ay matibay at hindi deformed. Ang umiikot na stranding bow bow ay statically balanse at pabago -bagong balanse para sa pagsubok at pagwawasto. Mayroon itong maliit na panginginig ng boses at mababang ingay. Ang spindle ay hindi bumubuo ng init sa panahon ng pangmatagalang patuloy na mataas na bilis ng operasyon, at ang bilis ng pag-ikot ng spindle ay mabilis.

● Matatag na pag -igting: Ang motor ng servo ay maaaring ipasadya bilang elemento ng pag -igting. Matapos itakda ang kabuuang pag-igting ng pag-igting, ang pag-igting ng pay-off ng dalawang pangunahing mga wire ay matalinong kinakalkula. Pinapagana din nito ang tumpak na kontrol ng pay-off at take-up na bilis ng servo motion controller, sa gayon nakakamit ang matatag na pag-igting.

● Tumpak na pitch: Ang mundo ng eksklusibo na "mekanismo ng paghahatid ng katumpakan ng panlabas na kapangyarihan at panloob na capstan", ay gumagamit ng kumplikadong paghahatid ng mekanikal upang maipadala ang kapangyarihan ng motor sa labas ng baluktot na bow sa capstan wheel sa loob. Ang pagtatakda ng pangunahing capstan bilang benchmark ng paggalaw, nagpatibay ng mga controller ng paggalaw ng servo para sa parehong twisting bow at ang pangunahing capstan upang magsagawa ng tumpak na kontrol sa paggalaw ng chain at makakuha ng tumpak na pitch sa anumang bilis.

● Pag -save ng Labor: Nilagyan ng isang nababaluktot na threader, maaaring maayos na mag -transit sa pamamagitan ng pag -on ng node ng angled bow, at ang threading ay maaaring makumpleto sa 1 minuto. Ang wire ay maaaring bawiin sa reverse direksyon gamit ang control panel, pag -save ng paggawa.

● Matalino: Pamamahala ng Recipe, pag-click sa Recipe Recipe Recipe, isang-click na paghahanda ng pagsisimula, pagsisimula ng isang-click; Dynamic Feedback ng Twisting Pitch, Back Twisting Ratio, Fault Detection/Disconnection Detection/Stop Kapag umabot ang Meter, Intelligent Control Panel

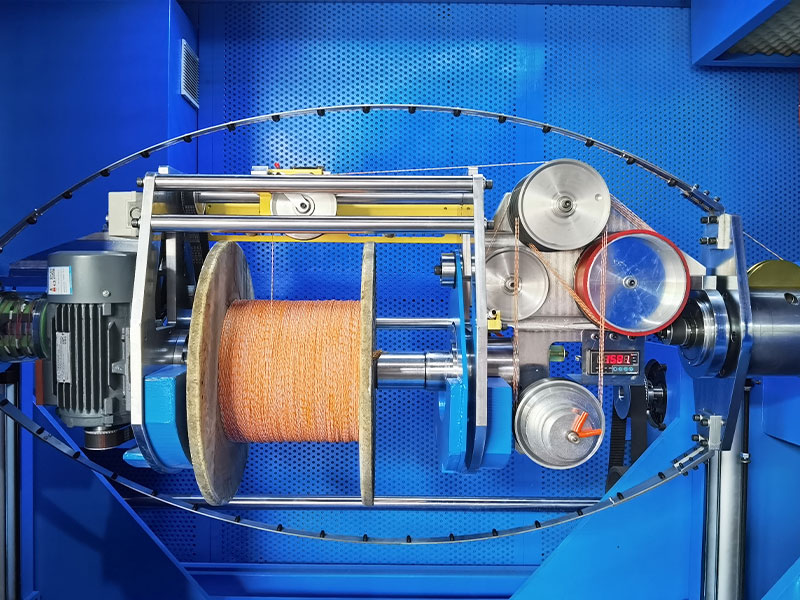

● Mababang rate ng pagkabigo: Ang mga sangkap na kontrol ng elektrikal sa stranding bow bow ay lahat ay naka-install sa duyan, at ang lahat ng mga signal ay sarado-loop na electrically na kinokontrol sa loob ng stranded bow. Ang singsing ng kolektor ng carbon brush ay nagbibigay lamang ng lakas ng three-phase sa loob ng stranding bow bow nang hindi naghahatid ng mga signal upang maiwasan ang hindi magandang pakikipag-ugnay, pagkagambala, at isang mababang rate ng pagkabigo.

● Madaling pagpapanatili: Ang mga customer sa labas ng Tsina ay maaaring ipasadya upang makuha ang control ng profinet bus, na nagsisiguro ng mabilis na paghahatid ng signal at mababang pagkagambala.

Ang pag -aayos at pagpapanatili ay magagamit anuman ang lokasyon ng makina sa anumang bansa o rehiyon sa buong mundo, hangga't mayroong isang network ng komunikasyon, kung gayon ang malayong pagkakamali sa pagtuklas, pag -aayos, at mga serbisyo sa pagpapanatili ay maaaring mabilis na maibigay.
