Balik I -twist ang pares ng twisting machine para sa apat na mga cores na umiikot ng solong pitch automotive data cable Manufacturers

Ibalik ang listahan
Bumalik sa twist na pares ng twisting machine para sa cable ng data ng automotiko

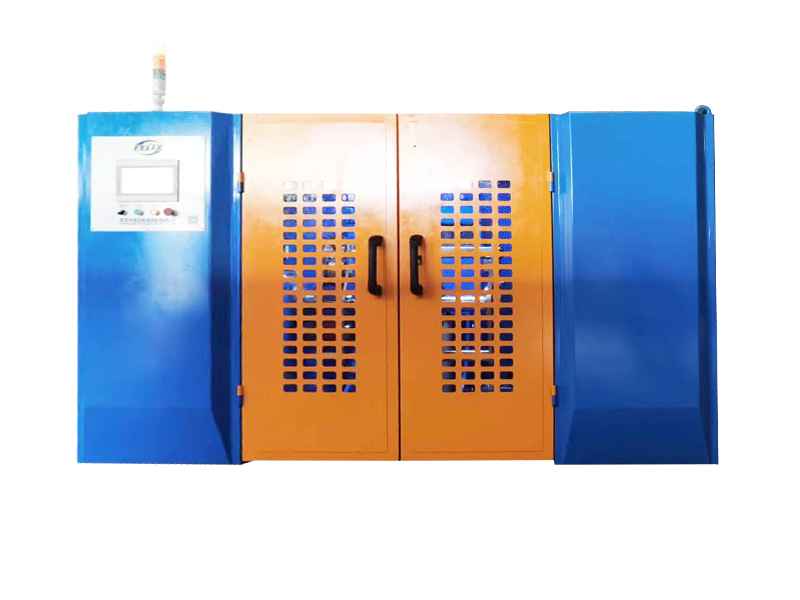

Balik I -twist ang pares ng twisting machine para sa apat na mga cores na umiikot ng solong pitch automotive data cable

Kapag ang mga wire ng lupa ay idinagdag sa dalawa o higit pang mga signal wire cores para sa pag-twist na may libreng panloob na stress pabalik na twist ay nagbabayad, at kapag ang mga metal o non-metal na tape na materyales ay idinagdag para sa sentro ng pag-ikot ng pambalot o paayon na pambalot, karaniwang inirerekomenda na gumamit ng isang solong pamamaraan ng pag-twist. Kung ikukumpara sa dobleng pamamaraan ng pag -twist, ang nag -iisang pamamaraan ng pag -twist ay may mas mababang kahusayan sa paggawa, ngunit makakakuha ito ng mas mahusay na pisikal na hitsura at de -koryenteng pagganap ng kalidad ng pambalot na tape. Ang makina na ito ay espesyal na idinisenyo para sa linya ng produksyon ng libreng panloob na stress pabalik twist payoff ground wire na pinupuno ang tape pambalot na kalasag na pares ng pag -twist. Kasama sa buong linya ang back twist payoff part, center na umiikot na pambalot o paayon na mga bahagi ng pambalot, at ang nag -iisang bahagi ng twisting. Ang bawat bahagi ay nagpapatakbo ng magkakasabay sa pamamagitan ng kontrol ng mekanikal at elektrikal na interlock, sa gayon nakamit ang hindi matatag na kontrol ng elektronikong pitch control. Ang katumpakan ng pitch ay malapit sa unang lugar ng desimal, maaaring itakda nang digital habang pinapanatili ang matatag at tumpak. Ang back twist pay-off na bahagi ay isang pahalang na frame na umiikot na istraktura. Ang pag-ikot ng katawan ng frame ay nagtutulak ng frame upang paikutin at bumuo ng isang solong-pitch back-twisting. Ang rate ng back-twisting ay maaaring itakda nang arbitraryo mula 0 hanggang 100%. Ang solong-twist na take-up na bahagi ay may isang rotary na istraktura ng singsing, at ang motor ay nagtutulak ng rotary singsing upang paikutin upang himukin ang kawad upang paikutin at i-twist sa wire collector plate upang makabuo ng isang solong twist. Ang mga baluktot na wire ay maaaring maging sentro ng pag -ikot na nakabalot o paayon na nakabalot nang sabay -sabay upang makamit ang panlabas na kalasag ng mga wire. Gamit ang paraan ng pag -twist sa likod, ang tradisyonal na pasibo na pag -ikot at panlabas na twisting sapilitang ay binago sa aktibong pag -ikot ng pag -twist ng dalawa o higit pang mga core wire sa ilalim ng pinagsamang pagkilos ng back twisting at ang twisting force. Ang panloob na stress ng torsion at ang panlabas na stress ng pag -twist ay kanselahin ang bawat isa, upang ang pag -ikot ng stress ng baluktot na produkto mula sa loob hanggang sa labas ay nagwawasak sa bawat isa hanggang sa zero o malapit sa zero (depende sa back twisting rate). Ang dalawang pangunahing mga wire pagkatapos ng pag -twist ay malapit na makipag -ugnay sa walang mga gaps at natural na tuwid na walang lakas na rebounding. Ang pagpapanatili ng isang matatag na pisikal na istraktura ay maaaring humantong sa matatag na pagganap ng elektrikal. Ang take-up reel ay nagpatibay ng isang servo motion controller sa isang istraktura ng pag-aayos ng baras, na hindi makapinsala sa kawad at ginagawang tumpak at maganda ang pag-aayos.

Pagtatanong +
PreV：Walang nakaraang produkto
Susunod：Bumalik ang twist na pares ng twisting machine para sa apat na mga cores na pang -industriya na ethernet data cable
Product Details

Mga sangkap

● Ø500 umiikot na uri ng singsing solong pitch back twist pay-off. 4 unit
● Wire concentrator 1 unit
● Ø630 umiikot na singsing solong twister 1 unit
● Control System 1 Unit
● Ang mga kagamitan sa peripheral auxiliary ay maaaring ipasadya.


Mga pagtutukoy sa teknikal

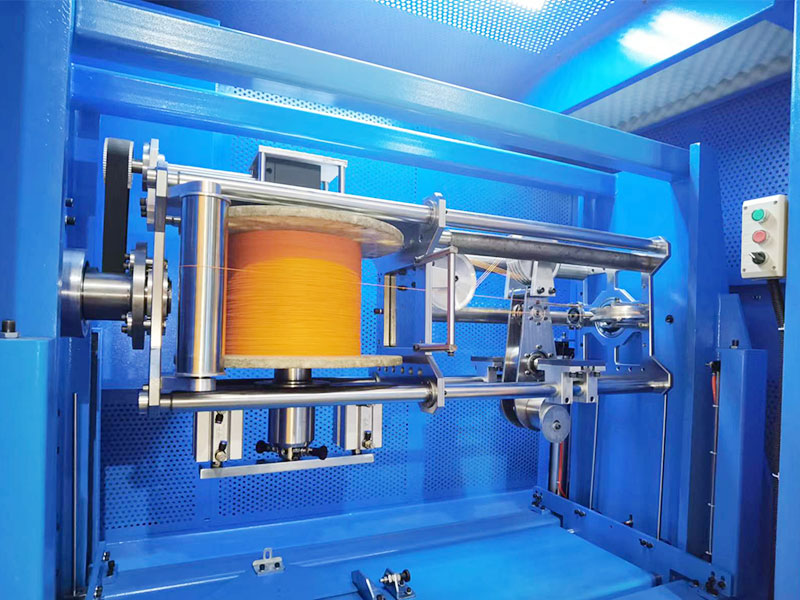

Istraktura ng pay-off Pahalang na umiikot na uri ng singsing na solong pitch back twist pay-off. Ang frame na umiikot na body drive reel upang mabuo ang twist twist, ang axis ng reel at ang axis ng frame ay 90 ° patayo sa intersection. Ang panlabas na pay-off motor ay nagtutulak ng pay-off reel sa frame upang paikutin sa pamamagitan ng mekanikal na mekanismo ng paghahatid upang makamit ang aktibong pagbabayad, ang karaniwang pagsasaayos ng pay-off ay 4 na ulo, ang iba pang dami ay maaari ring ipasadya.

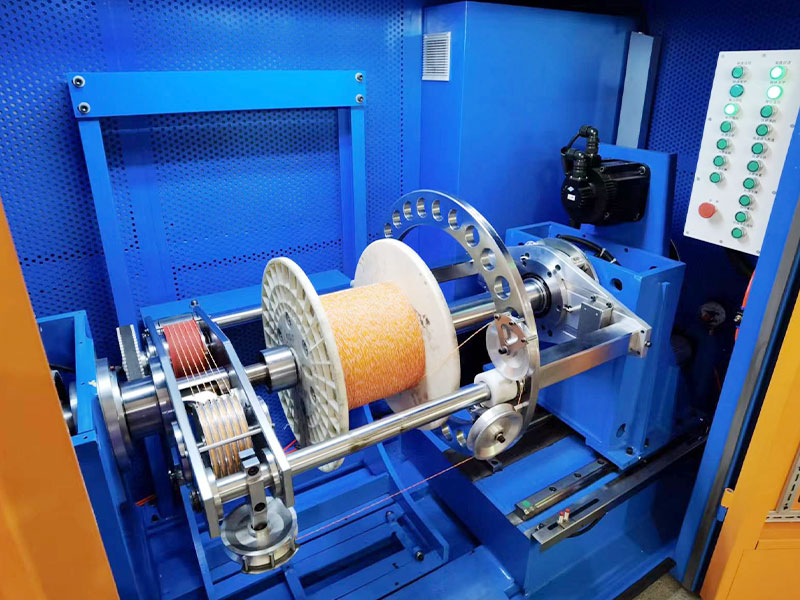

Take-up na istraktura Pahalang na umiikot na uri ng katawan ng katawan, walang shaft pneumatic tightening take-up, ground movable traverse shaft wire arrangement, torque take-up, solong pitch pares twisting

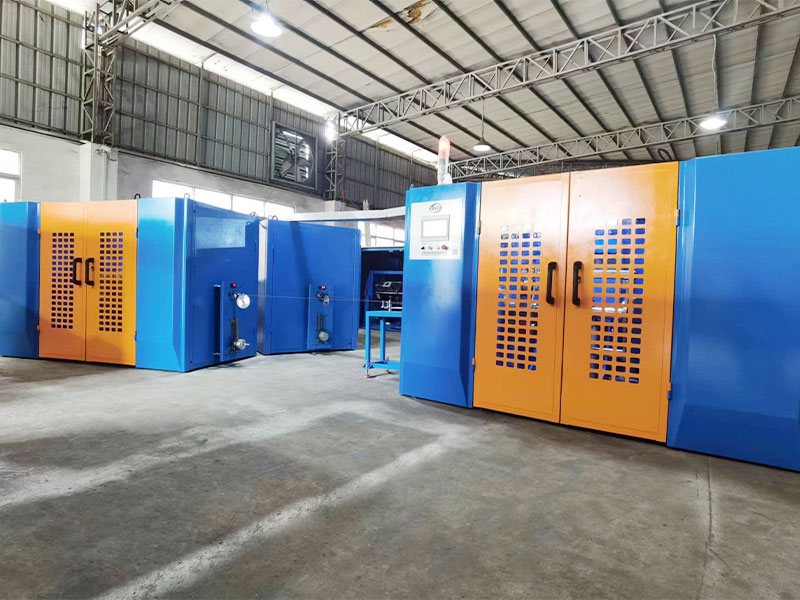

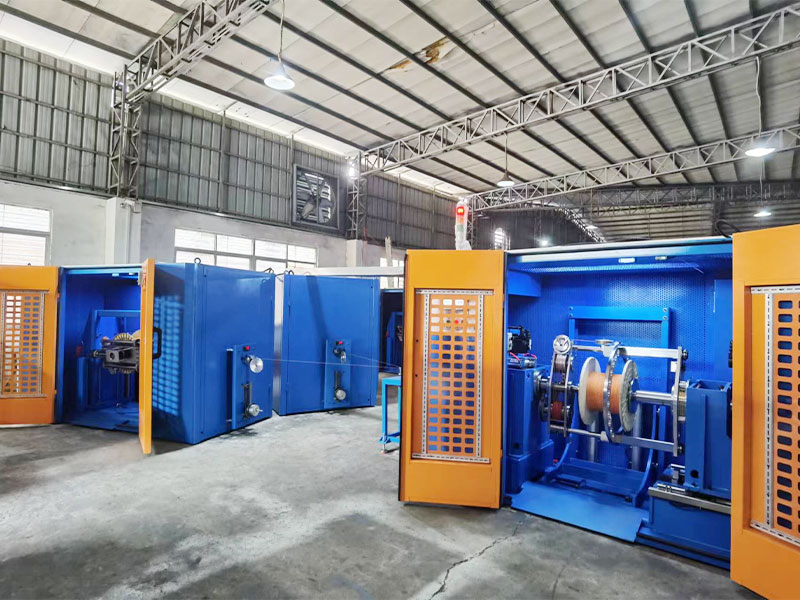

Pangkalahatang istraktura ng makina Ang pay-off at stranding ay nakaayos sa kahabaan ng linya ng sentro ng solong-strand mainframe na may isang split na istraktura, maaaring ipasadya upang madagdagan ang peripheral auxiliary na kagamitan para sa iba't ibang mga kumbinasyon.
Ang angkop na uri ng kawad Angkop para sa high-frequency na automotive data cable 7.5g, 10g, 20g HSD at iba pang wire stranding, angkop din para sa CAT7, CAT8, HDMI, USB3.1, USB 4.0 at iba pang wire stranding stranding.
Pagtukoy ng Core Wire Saklaw: Ø0.6-1.8mm, lampas sa saklaw na ito, maaaring ipasadya
Panlabas na diameter ng stranded wire Saklaw: Ø1.2-4.0mm, lampas sa saklaw na ito ay maaaring ipasadya.
Stranding mamatay Ang karaniwang laki ng OD ng amag ay 25
Bumalik na paraan ng twist Makamit ang twisting o pre-twisting, twisting ay nangangahulugan na ang mga busog ng payoff machine at ang pares ng twist ay umiikot sa kabaligtaran ng mga direksyon; Ang pre-twisting ay tumutukoy sa parehong umiikot na direksyon ng pay-off machine at pares twist, at maaaring mapili sa touch screen.
Twisting/pre-twisting ratio 0-120%, patuloy at hindi maayos na nababagay, na itinakda sa touch screen, Awtomatikong kontrol ng PLC, awtomatikong pagsubaybay sa bilis ng pag-twist/back twisting. Sa isang rate ng twist na 33 porsyento, ang isang solong pitch ay nabuo sa pay-off, habang ang dalawang pitches ay nabuo sa take-off. Samakatuwid, ang kabuuang bilang ng mga pitches ay tatlo.
Direksyon ng stranding S/z
Bilis ng pag-ikot ng pay-off MAX560 RPM (walang pagkarga).
Ang aktwal na bilis ng pagsisimula ay nakatakda ayon sa mga kinakailangan ng iba't ibang mga marka ng kawad.
Take-up Speed ​​Speed MAX560 RPM (walang pagkarga).
Ang aktwal na bilis ng pagsisimula ay nakatakda ayon sa mga kinakailangan ng iba't ibang mga marka ng kawad.
Saklaw ng bilis ng wire Formula para sa pagkalkula ng bilis ng linya: Take-up speed x 3 x pitch / 1000 = m / min. The maximum speed limit is 30 m/min.
Wire baluktot na pitch Optimal range: 10.0-60.0mm, tumpak sa isang lugar na desimal, na may patuloy na nababagay na antas, napili sa touchscreen.
Katumpakan ng pitch Ang katumpakan ng pitch ± 0.3mm sa panahon ng nakapirming bilis ng paggawa, ± 0.5mm sa panahon ng pagsisimula/pag-shutdown.
Pay-off na spinning frame material Magaan na titanium alloy aluminyo frame
Pay-off spinning frame power Ang karaniwang pagsasaayos ay isang 5.5kW Inverter motor na maaari ring ipasadya para sa mga servo motor.
Take-up rotating ring power Ang karaniwang pagsasaayos ay isang 11kW inverter motor, na maaari ring ipasadya para sa mga motor ng servo.
Pagpepreno Pnenmatic disc braking
Uri ng capstan Ang double-wheel capstan ay itinayo sa umiikot na singsing na singsing
Diameter ng gulong ng capstan Ø185, 5-groove na goma na pinahiran na aluminyo capstan roller 5-groove split aluminyo driven roller.
Kapangyarihan ng capstan 3kw servo motor
Pagtukoy sa Pay-Off Ø500 ABS TOOL WHEELS
Take-up specification Ø630 ABS TOOL WHEELS, Compatible sa Ø500
Panloob na butas ng reel Ang pamantayan ay Ø56mm, ang iba pang mga sukat ay maaaring ipasadya.

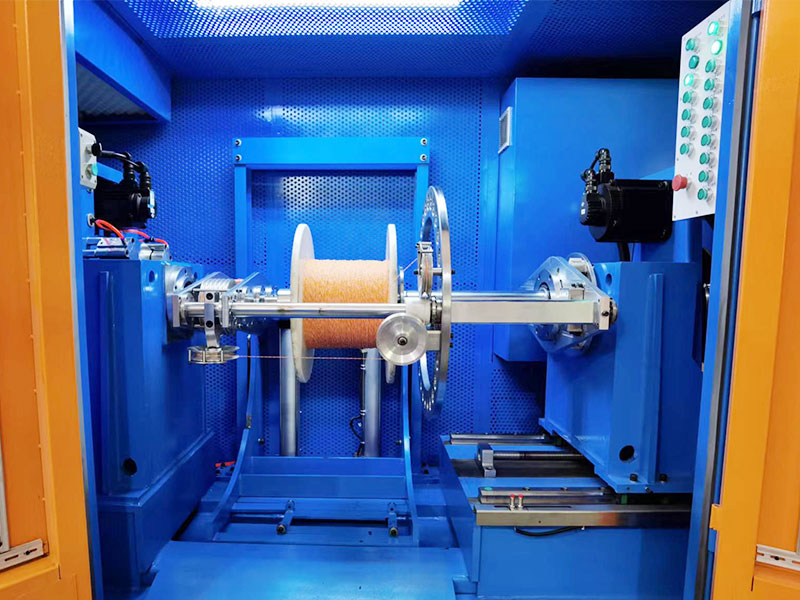

Reel Spindle Lift Pag -aangat ng kuryente, pag -load ng skateboard at pag -load ng spool.
Paraan ng paghigpit ng reel Napakahusay na nababanat na cylinder Assembly na mahigpit na spool, masikip na puwersa> 300kg, na may proteksyon sa sarili, pneumatic release spool
Reel Naglo -load ng Timbang MAX300KG
Pay-Off Reel Power Ang karaniwang pagsasaayos ay isang 1.5kW inverter motor, maaari ring ipasadya para sa mga motor ng servo.
Take-up reel power Ang karaniwang pagsasaayos ay isang 3.7kW inverter motor, maaari ring ipasadya para sa mga motor ng servo.
Pag-aayos ng posisyon ng kawad Uri ng ground row
Lakas ng pag -aayos ng wire 0.75kw servo motion controller hilera
Pay-off material run-out detection Alarma at awtomatikong paghinto kapag ang core wire ay malapit nang maubusan/alarma at awtomatikong paghinto kapag nasira ang kawad.
Tension-type Ang Pay-Off ay ang nababagay na pag-igting ng servomotor, ang Take-Up ay mode ng pag-igting ng metalikang kuwintas.
Saklaw ng pag-igting ng pay-off 3N-30N/0.3KG-5KG/300G-3000G
Take-up Tension Range 7N-70N/7KG-7KG/700G-7000G
Kawastuhan ng pag -igting Pagbabago ng pag-igting ng pag-igting ± 10g
Take-up tension fluctuation ± 50g
Display ng tensyon Communication type digital display pressure sensor, tension overrun alarm and automatic shutdown.
Pamamahala ng Formula Ang isang pasadyang sistema ng pamamahala ng pagbabalangkas ay nagbibigay -daan sa data tulad ng pag -igting, temperatura, extrinsic diameter, pitch, s/z, wire winding distance, barometric pressure na pakainin sa PLC, pagsuporta sa pagkolekta ng data at pag -import para sa digital na produksyon.
Proteksyon sa kaligtasan Ang awtomatikong pagtuklas at hula ng temperatura /panginginig ng boses /ingay /presyon ay maaaring ipasadya ayon sa disenyo ng pamantayang CE /CSA /UL.
Spark Detection Maaaring ipasadya upang magdagdag ng isang spark tester
Towing Shielding Active longitudinal taping can be added between pay-off and take-up.
Balot na screen Ang Center Rotating Taping Machine ay maaaring maidagdag sa pagitan ng pay-off at take-up
Pre-twist na bumubuo Ang high-speed pre-twisters ay maaaring ipasadya sa pagitan ng pay-off at take-up.
Punan ng lupa Ang mga payoff ng kapangyarihan ng tagapuno ay maaaring ipasadya sa pagitan ng payoff at take-up.
Mga Pamantayan sa Kapangyarihan Ang pamantayan ay 3-phase 380V/50Hz at ang power supply ay maaaring ipasadya para sa iba't ibang mga bansa at rehiyon.




Mga Tampok ng Produkto

● Mabilis na bilis: Ang kahon ng spindle ay stress-relieved at pinagsama, ito ay matibay at hindi deformed. Ang umiikot na stranding bow bow ay statically balanse at pabago -bagong balanse para sa pagsubok at pagwawasto. Mayroon itong maliit na panginginig ng boses at mababang ingay. Ang spindle ay hindi bumubuo ng init sa panahon ng pangmatagalang patuloy na mataas na bilis ng operasyon, at ang bilis ng pag-ikot ng spindle ay mabilis.

● Matatag na pag -igting: Ang motor ng servo ay maaaring ipasadya bilang elemento ng pag -igting. Matapos itakda ang kabuuang pag-igting ng pag-igting, ang pag-igting ng pay-off ng dalawang pangunahing mga wire ay matalinong kinakalkula. Pinapagana din nito ang tumpak na kontrol ng pay-off at take-up na bilis ng servo motion controller, sa gayon nakamit ang matatag na pag-igting.

● Tumpak na pitch: Ang mundo ng eksklusibo na "mekanismo ng paghahatid ng katumpakan ng panlabas na kapangyarihan at panloob na capstan", ay gumagamit ng kumplikadong paghahatid ng mekanikal upang maipadala ang kapangyarihan ng motor sa labas ng baluktot na bow sa capstan wheel sa loob. Ang pagtatakda ng pangunahing capstan bilang benchmark ng paggalaw, nagpatibay ng mga controller ng paggalaw ng servo para sa parehong twisting bow at ang pangunahing capstan upang magsagawa ng tumpak na kontrol sa paggalaw ng chain at makakuha ng tumpak na pitch sa anumang bilis.

● Matalino: Pamamahala ng Recipe, pag-click sa Recipe Recipe Recipe, isang-click na paghahanda ng pagsisimula, pagsisimula ng isang-click; Dynamic Feedback ng Twisting Pitch, Back Twisting Ratio, Fault Detection/Disconnection Detection/Stop Kapag umabot ang Meter, Intelligent Control Panel

● Mababang rate ng pagkabigo: Ang mga sangkap na kontrol ng elektrikal sa stranding bow bow ay lahat ay naka-install sa duyan, at ang lahat ng mga signal ay sarado-loop na electrically na kinokontrol sa loob ng stranded bow. Ang singsing ng kolektor ng carbon brush ay nagbibigay lamang ng lakas ng three-phase sa loob ng stranding bow bow nang hindi naghahatid ng mga signal upang maiwasan ang hindi magandang pakikipag-ugnay, pagkagambala, at mababang rate ng pagkabigo.

● Madaling pagpapanatili: Ang mga customer sa labas ng Tsina ay maaaring ipasadya upang makuha ang control ng profinet bus, na nagsisiguro ng mabilis na paghahatid ng signal at mababang pagkagambala. Ang pag -aayos at pagpapanatili ay magagamit anuman ang lokasyon ng makina sa anumang bansa o rehiyon sa buong mundo, hangga't mayroong isang network ng komunikasyon, kung gayon ang remote na pagtuklas ng kasalanan, pag -aayos at mga serbisyo sa pagpapanatili ay maaaring mabilis na maibigay.
