Paano Kalkulahin ang Sukat ng Wire Cable: Kumpletong Gabay

Ang Direktang Sagot: Paano Kalkulahin ang Sukat ng Wire Cable

Upang kalkulahin ang laki ng wire cable, kailangan mong matukoy ang pinakamataas na kasalukuyang (ampacity) na dapat dalhin ng cable, pagkatapos ay ilapat ang mga limitasyon ng pagbaba ng boltahe at mga kadahilanan sa kaligtasan upang piliin ang tamang cross-section ng conductor. Ang pinakamalawak na ginagamit na pormula ay batay sa Batas ng Ohm kasama ng National Electrical Code (NEC) o mga pamantayan ng IEC. Para sa karamihan ng mga AC system, ang pangunahing panuntunan ay: pumili ng isang konduktor kung saan ang kapasidad na nagdadala ng kasalukuyang ay lumampas sa 125% ng patuloy na kasalukuyang load. Para sa mga DC circuit o mas mahabang cable run, ang mga kalkulasyon ng pagbaba ng boltahe ay inuuna.

Sa praktikal na mga termino, kung mayroon kang 20A na tuloy-tuloy na pagkarga sa isang 120V AC circuit, i-multiply mo ang 20A × 1.25 = 25A na pinakamababang ampacity, na tumuturo sa isang 12 AWG copper conductor sa ilalim ng karaniwang NEC ampacity table. Para sa mga kagamitang sensitibo sa boltahe sa malalayong distansya, ang pagbaba ng boltahe ay dapat kalkulahin nang hiwalay gamit ang formula: VD = (2 × L × R × I) / 1000 , kung saan ang L ay one-way na haba ng cable sa talampakan, R ay resistensya sa bawat 1,000 talampakan, at I ang kasalukuyang load sa amps.

Ang gabay na ito ay naglalakad sa bawat hakbang ng proseso ng pagkalkula, na sumasaklaw sa parehong AWG at metric (mm²) system, iba't ibang uri ng insulation, kundisyon ng pag-install, at kung paano ang kalidad ng cable construction — kabilang ang kung paano a wire at cable extruder pinoproseso ang layer ng pagkakabukod - nakakaapekto sa panghuling pagganap ng kuryente at rating ng kaligtasan ng cable.

Pag-unawa sa Wire at Cable Sizing System: AWG vs. mm²

Bago magkalkula, kailangan mong maunawaan kung aling sistema ng pagsukat ang nalalapat sa iyong rehiyon at aplikasyon. Ang dalawang nangingibabaw na pamantayan ay ang American Wire Gauge (AWG) system at ang metric cross-sectional area system na sinusukat sa square millimeters (mm²).

Sistema ng American Wire Gauge (AWG).

Ang AWG ay pangunahing ginagamit sa Estados Unidos at Canada. Sa kabaligtaran, ang mas mababang numero ng AWG ay nangangahulugan ng mas makapal, mas mataas na kapasidad na konduktor . Halimbawa, ang 4 AWG na tanso ay nagdadala ng makabuluhang mas kasalukuyang kaysa sa 14 AWG. Ang AWG scale ay tumatakbo mula 0000 (4/0) sa malaking dulo hanggang 40 AWG para sa mga fine wire application. Ang mga karaniwang residential at commercial wiring ay gumagamit ng 14 AWG, 12 AWG, at 10 AWG para sa mga branch circuit, habang ang mga feeder conductor ay maaaring gumamit ng 6 AWG, 4 AWG, 2 AWG, o mas malaki.

Metric Cross-Section System (mm²)

Ginagamit sa buong Europe, Asia, Australia, at karamihan sa iba pang bahagi ng mundo na sumusunod sa mga pamantayan ng IEC, direktang inilalarawan ng mm² system ang cross-sectional area ng conductor. Kasama sa mga karaniwang sukat ang 1.5 mm², 2.5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², at higit pa. Ang isang 2.5 mm² konduktor ay halos katumbas ng 14 AWG sa mga tuntunin ng cross-section , bagaman ang eksaktong ampacity ay nakasalalay sa uri ng pagkakabukod at paraan ng pag-install.

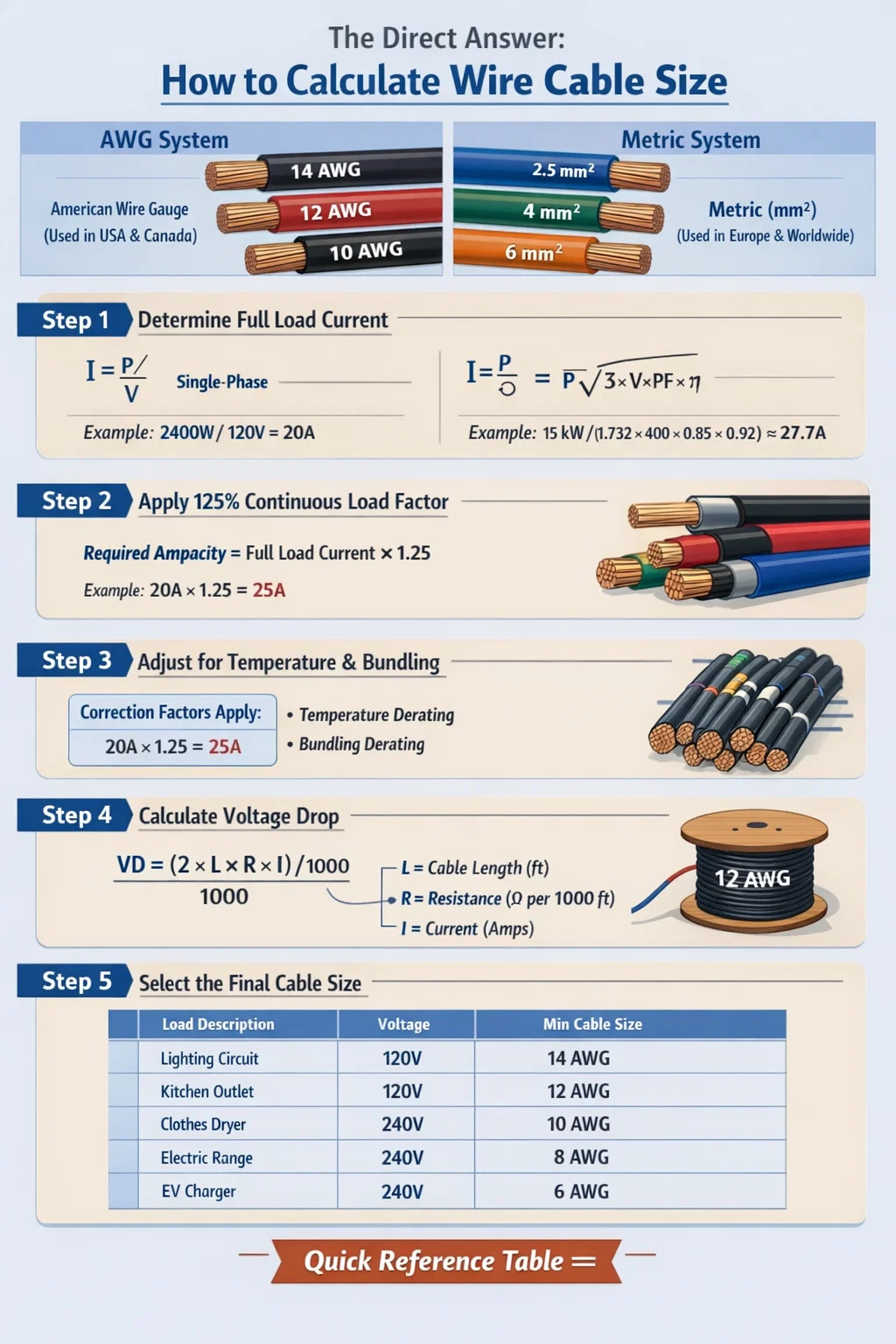

Step-by-Step na Paraan para Kalkulahin ang Sukat ng Wire Cable

Ang wastong sukat ng cable ay sumusunod sa isang lohikal na pagkakasunud-sunod. Ang paglaktaw sa mga hakbang ay humahantong sa alinman sa maliit na laki ng mga kable na umiinit at lumilikha ng mga panganib sa sunog, o mga malalaking kable na nag-aaksaya ng materyal at nagpapataas ng gastos sa pag-install nang hindi kinakailangan.

Hakbang 1: Tukuyin ang Full Mag-load ng Kasalukuyan

Ang panimulang punto para sa bawat pagkalkula ng pagpapalaki ng cable ay ang pagtukoy sa full load current (FLC) ng konektadong kagamitan. Para sa mga resistive load tulad ng mga heater, ito ay diretso: gamitin ang P = V × I, muling inayos sa I = P / V. Para sa isang 2,400W space heater sa isang 120V circuit, I = 2,400 / 120 = 20 amps .

Para sa tatlong-phase na pag-load ng motor, ang formula ay: I = P / (√3 × V × PF × η), kung saan ang PF ay ang power factor at ang η ay ang kahusayan. Ang isang 15kW na motor sa 400V na may PF = 0.85 at η = 0.92 ay nagreresulta sa I = 15,000 / (1.732 × 400 × 0.85 × 0.92) ≈ 27.7A . Palaging gumamit ng data ng nameplate kapag available kaysa sa mga kalkuladong pagtatantya.

Hakbang 2: Ilapat ang Continuous Load Multiplier

Para sa mga load na patuloy na gumagana sa loob ng 3 oras o higit pa, ang NEC Section 210.19 ay nangangailangan ng laki ng conductor sa 125% ng patuloy na kasalukuyang pagkarga . Kung ang iyong load ay patuloy na kumukuha ng 20A, ang minimum na conductor ampacity ay dapat na 20 × 1.25 = 25A. Ang margin ng kaligtasan ng thermal na ito ay tumutukoy sa pagtaas ng init sa pagkakabukod sa patuloy na operasyon. Gumagamit ang mga pamantayan ng IEC ng katulad na diskarte sa pamamagitan ng mga salik sa pagwawasto na inilapat sa mga halaga ng base ampacity.

Hakbang 3: Ilapat ang Mga Salik sa Pagwawasto para sa Temperatura at Bundling

Ang mga cable na naka-install sa mga kapaligiran na may mataas na temperatura o pinagsama sa iba pang mga cable ay dapat na derated. Ang NEC Table 310.15(B)(1) ay nagbibigay ng mga salik sa pagwawasto ng temperatura. Sa isang nakapaligid na temperatura na 40°C sa halip na ang karaniwang 30°C baseline, ang isang 75°C-rated na konduktor ay dapat na mababawasan ng isang kadahilanan ng 0.88 . Ibig sabihin, ang isang conductor na may rating na 25A sa 30°C ay nagdadala lamang ng 22A nang ligtas sa 40°C na kapaligiran.

Ang pagwawasto ng bundling ay pare-parehong mahalaga. Kapag ang 4–6 na conductor na nagdadala ng kasalukuyang naghahati sa isang conduit, maglapat ng 0.80 factor. Para sa 7–9 na konduktor, gumamit ng 0.70. Para sa 10–20 conductor na pinagsama-sama, bumababa ang factor sa 0.50. Ang hindi paglalapat ng mga bundling factor ay isa sa mga pinakakaraniwang sanhi ng sobrang init sa mga commercial cable tray.

Hakbang 4: Kalkulahin ang Pagbaba ng Boltahe

Karaniwang 3% ang mga limitasyon sa pagbaba ng boltahe para sa mga branch circuit at 5% sa kabuuan para sa pinagsamang feeder at branch circuit (bawat rekomendasyon ng NEC, bagama't hindi isang hard code na kinakailangan para sa lahat ng kaso). Gamitin ang formula na ito para sa single-phase AC at DC circuits:

VD (volts) = (2 × L × R × I) / 1000

Kung saan ang L = one-way na haba ng cable sa talampakan, R = resistance sa ohms bawat 1,000 feet (mula sa mga talahanayan ng resistensya ng conductor), at I = load current sa amps. Ang factor ng 2 account para sa mga papalabas at pabalik na konduktor.

Halimbawa: Isang 120V circuit, 100 feet one-way, nagdadala ng 15A hanggang 14 AWG na tanso (R = 3.14 Ω/1,000 ft): VD = (2 × 100 × 3.14 × 15) / 1,000 = 9.42 volts , na 7.85% — higit sa 3% na limitasyon. Ang pag-upgrade sa 10 AWG (R = 1.24 Ω/1,000 ft) ay binabawasan ito sa 3.72V, o 3.1%, na marginal ngunit katanggap-tanggap para sa mga hindi sensitibong pag-load. Para sa precision equipment, ang paglipat sa 8 AWG ay magdadala nito sa 1.8%.

Para sa mga three-phase system, ang formula ay nagbabago sa: VD = (√3 × L × R × I) / 1000 , pinapalitan ang factor ng 2 ng 1.732 dahil binabawasan ng phase geometry ang epektibong loop resistance.

Hakbang 5: Piliin ang Huling Laki ng Cable

Pagkatapos kalkulahin ang kinakailangang ampacity (kasama ang lahat ng mga salik sa pagwawasto) at ang minimum na laki ng conductor na kailangan upang matugunan ang mga limitasyon ng pagbaba ng boltahe, piliin ang alinmang sukat ang mas malaki . Ito ang namamahala sa laki ng cable. Palaging i-round up sa susunod na available na karaniwang sukat ng conductor — hindi kailanman bilugan pababa.

Ang Papel ng Uri ng Insulation sa Ampacity ng Cable

Direktang tinutukoy ng insulation material na nakapalibot sa konduktor kung gaano kalaki ang init na maaaring ligtas na mapanatili ng cable, na siya namang nagtatakda ng ampacity rating. Dito ang proseso ng pagmamanupaktura — partikular ang pagganap ng wire at cable extruder — ay may direktang epekto sa mga electrical at thermal properties ng tapos na produkto.

Ang mga karaniwang rating ng temperatura ng pagkakabukod at ang kanilang mga pagtatalaga ng NEC ay kinabibilangan ng:

• 60°C (140°F) — Uri ng TW, na ginagamit sa mga mas lumang residential wiring. Mas mababang ampacity, hindi angkop para sa mga high-load na circuit.
• 75°C (167°F) — Mga uri ng THW, THWN. Ang pinakakaraniwang komersyal at pang-industriya na pagkakabukod. Ito ang karaniwang column na ginagamit sa NEC Table 310.15 para sa pagsukat ng conductor sa karamihan ng mga bagong installation.
• 90°C (194°F) — Mga uri ng THHN, XHHW-2, RHH. Mas mataas na base ampacity, ngunit madalas na nililimitahan ng NEC ang pagwawakas sa 75°C maliban kung ang kagamitan ay partikular na na-rate para sa 90°C na mga pagwawakas. Maaaring gamitin sa buong 90°C na rating sa libreng hangin o kapag ang kagamitan sa pagwawakas ay na-rate nang naaayon.
• 150°C at mas mataas — Mga espesyal na cable na gumagamit ng silicone rubber, PTFE (Teflon), o mineral insulation (MI cable). Ginagamit sa mga hurno, pang-industriya na hurno, at kagamitan sa prosesong may mataas na temperatura.

Ang pagkakapare-pareho ng kapal ng pagkakabukod ay kritikal. A wire at cable extruder sa modernong linya ng pagmamanupaktura ay gumagamit ng precision die geometry, kontrol sa temperatura ng pagtunaw, at regulasyon ng bilis ng linya upang mapanatili ang pare-parehong kapal ng pader sa paligid ng konduktor. Ang hindi pare-parehong pagkakabukod — mas manipis sa ilang mga lugar — ay lumilikha ng mga localized na hot point na nagpapababa ng epektibong thermal rating kahit na ang average na kapal ay nakakatugon sa detalye. Ang advanced na makinarya ng extruder mula sa mga manufacturer sa China, Europe, at North America ay gumagamit na ngayon ng mga sistema ng pagsukat ng laser at awtomatikong pagwawasto ng eccentricity upang makamit ang mga tolerance sa kapal ng pader sa loob ng ±5% o mas mahigpit.

Copper vs. Aluminum Conductor: Mga Pagkakaiba sa Sukat

Ang mga konduktor ng aluminyo ay karaniwang ginagamit para sa mga kable ng pasukan ng serbisyo, mga feeder, at pamamahagi ng utility. Ang mga ito ay mas magaan at mas mura kaysa sa tanso, ngunit Ang aluminyo ay may lamang tungkol sa 61% ng kondaktibiti ng tanso , ibig sabihin ay kailangan mo ng mas malaking cross-section para dalhin ang parehong kasalukuyang.

Bilang isang praktikal na tuntunin: upang tumugma sa ampacity ng isang tansong konduktor, ang aluminyo ay nangangailangan ng humigit-kumulang dalawang laki ng AWG na mas malaki . Kung saan ang 6 AWG na tanso ay nagdadala ng 65A (sa 75°C), kakailanganin mo ng 4 na AWG na aluminyo upang magdala ng parehong kasalukuyang. Para sa sukatan ng sukat, ang isang 16 mm² aluminum conductor ay halos tumutugma sa isang 10 mm² na konduktor ng tanso.

Ang aluminyo ay lumalawak din at kumukuha ng higit sa tanso na may mga siklo ng temperatura, na maaaring maging sanhi ng pagluwag ng koneksyon sa paglipas ng panahon. Ang lahat ng mga pagwawakas ng konduktor ng aluminyo ay dapat gumamit ng mga konektor na may rating na AL/CU, at ang anti-oxidant compound ay kinakailangan sa mga joints at terminations upang maiwasan ang pagbuo ng oksihenasyon na nagpapataas ng resistensya. Ito ay mga kinakailangan sa code sa karamihan ng mga hurisdiksyon, hindi mga opsyonal na kasanayan.

Mula sa pananaw sa pagmamanupaktura, ang pagpilit ng pagkakabukod sa mga konduktor ng aluminyo ay nangangailangan ng maingat na kontrol sa bilis ng linya at temperatura ng tambalan sa wire at cable extruder . Iba ang kimika sa ibabaw ng aluminyo sa tanso, at iba ang pagkakadikit ng ilang mga compound ng pagkakabukod. Ang mga tagagawa ng de-kalidad na cable ay nagpapatakbo ng mga pagsusuri sa adhesion upang matiyak na maayos ang pagkakabukod ng pagkakabukod at hindi humihiwalay sa konduktor sa panahon ng pagbaluktot o thermal cycling.

Cable Sizing para sa Motor Circuits

Ang mga circuit ng motor ay sumusunod sa iba't ibang mga panuntunan kaysa sa mga pangkalahatang circuit ng sangay dahil ang mga motor ay kumukuha ng napakataas na inrush current sa startup - karaniwang 6 hanggang 8 beses ang buong load current sa loob ng 0.5 hanggang 2 segundo. Ang cable mismo ay hindi kailangang sukatin para sa inrush current na ito (ang overcurrent na proteksyon ang humahawak niyan), ngunit ang konduktor ay dapat na sukat batay sa NEC Article 430 na mga panuntunan sa halip na mga karaniwang ampacity table.

Para sa isang solong motor, ang NEC 430.22 ay nangangailangan ng branch circuit conductor na sukat sa hindi bababa sa 125% ng full load current (FLC) ng motor tulad ng nakalista sa NEC Tables 430.247–430.250 (hindi ang nameplate value, maliban kung ang nameplate ay mas mababa kaysa sa table value). Para sa isang 5-horsepower, 230V single-phase na motor, inilista ng Talahanayan 430.248 ang FLC bilang 28A. Pagkatapos ay dapat hawakan ng konduktor ang 28 × 1.25 = 35A minimum, na tumuturo sa 8 AWG na tanso.

Para sa mga application ng variable frequency drive (VFD), ang mga karagdagang pagsasaalang-alang ay nalalapat. Ang mga VFD ay bumubuo ng mga harmonic na alon na gumagawa ng sobrang init sa mga konduktor. Maraming mga inhinyero ang nagdaragdag ng karagdagang 10–15% na margin sa itaas ng karaniwang 125% na kadahilanan kapag nagpapalaki ng mga cable para sa mga motor na pinapaandar ng VFD. Karaniwang kinakailangan din ang shielded cable sa pagitan ng VFD output at ng motor upang maglaman ng high-frequency na ingay at maiwasan ang pinsala sa bearing mula sa mga common-mode na alon.

Pagkalkula ng Boltahe Drop Deep Dive: Long Cable Runs

Para sa cable na tumatakbo nang higit sa 50 talampakan (mga 15 metro), ang pagbaba ng boltahe ay kadalasang nagiging nangingibabaw na salik sa laki — hindi ang ampacity. Ito ay partikular na totoo sa solar photovoltaic (PV) system, mga pasilidad ng agrikultura, panlabas na ilaw, at mga pang-industriyang planta na may mga kagamitan na matatagpuan malayo sa pangunahing distribution board.

Kinakalkula ang Kinakailangang Conductor Cross-Section mula sa Voltage Drop

Maaari mong muling ayusin ang formula ng pagbaba ng boltahe upang direktang kalkulahin ang kinakailangang cross-section ng conductor. Para sa tanso sa isang single-phase system:

A (mm²) = (2 × L × I × ρ) / VD_max

Kung saan ang A ay ang kinakailangang cross-sectional area sa mm², ang L ay one-way na haba ng cable sa metro, ang I ay ang load current sa amps, ρ (rho) ay ang resistivity ng copper = 0.0172 Ω·mm²/m (o 0.0282 para sa aluminum), at ang VD_max ay ang maximum na pinapayagang pagbaba ng boltahe sa volts.

Halimbawa: Ang isang pump ay kumukuha ng 30A sa 230V, na matatagpuan 120 metro mula sa distribution board. Pinakamataas na pinapayagang pagbaba ng boltahe = 3% × 230V = 6.9V.

A = (2 × 120 × 30 × 0.0172) / 6.9 = 123.84 / 6.9 = 17.95 mm² . I-round up sa susunod na karaniwang laki: 25 mm² copper conductor.

Kung ang parehong bomba ay matatagpuan lamang sa 30 metro ang layo, ang pagkalkula ay nagbibigay ng 4.49 mm², na umaabot sa 6 mm² — makabuluhang mas maliit at mas mura. Ang halaga ng undersizing sa mahabang pagtakbo ay nagmumula sa pag-aaksaya ng enerhiya at pagkasira ng performance ng kagamitan, hindi lang sa sobrang init.

Pagbaba ng Boltahe sa Solar PV DC Systems

Sa solar installation, ang DC cable sizing ay kritikal para sa system efficiency. Inirerekomenda ng Artikulo 690 ng NEC na limitahan ang pagbaba ng boltahe sa mga circuit ng pinagmulan ng PV sa 2% o mas mababa para sa maximum na pag-ani ng enerhiya. Ang 2% drop sa isang 600V string system ay nagbibigay-daan lamang sa 12V drop sa buong cable run. Sa string current na 9A at isang 50-meter run (one-way), ang kinakailangang conductor cross-section ay A = (2 × 50 × 9 × 0.0172) / 12 = 1.29 mm², na tumuturo sa minimum na 2.5 mm² PV-rated cable (USE-2 o PV Wire sa US).

Paano Nakakaapekto ang Kalidad ng Cable Construction sa Mga Pagkalkula ng Sukat

Ipinapalagay ng mga kalkulasyon sa laki ng wire cable na natutugunan ng cable ang mga na-rate na detalye nito. Nangangahulugan ito na ang konduktor ay may tamang cross-sectional area, ang pagkakabukod ay may tamang kapal at mga katangian ng dielectric, at ang paglaban sa bawat haba ng yunit ay tumutugma sa mga nai-publish na halaga. Sa pagsasagawa, malaki ang pagkakaiba-iba ng kalidad ng cable sa pagitan ng mga tagagawa, at direktang nakakaapekto ang pagkakaiba-iba na ito kung nananatili ang iyong mga kalkulasyon sa field.

Conductor Fill Ratio at Stranding

Ang mga na-stranded na konduktor ay binubuo ng maramihang mas maliliit na wire na pinagsama-sama. Ang fill ratio — ang porsyento ng nominal na cross-section na aktwal na inookupahan ng metal — ay nakakaapekto sa paglaban. Ang isang 2.5 mm² stranded conductor na may mahinang strand packing ay maaaring magkaroon ng aktwal na metal cross-section na 2.3 mm² lamang, na nagpapataas ng resistensya ng humigit-kumulang 8–9% kumpara sa detalye. Direktang nakakaapekto ito sa parehong pagbagsak ng boltahe at pagganap ng thermal. Sinusukat ng mga premium na tagagawa ng cable ang conductor resistance ayon sa IEC 60228 o ASTM B8 para i-verify ang pagsunod.

Kapal ng Insulation at ang Proseso ng Extrusion

Ang layer ng pagkakabukod ay inilalapat sa pamamagitan ng a wire at cable extruder — isang makina na tinutunaw ang polymer compound (PVC, XLPE, LSZH, o iba pang materyales) at pinipilit ito sa pamamagitan ng precision die sa paligid ng gumagalaw na konduktor. Ang kalidad ng proseso ng extrusion na ito ay tumutukoy sa pagkakapare-pareho ng kapal ng pagkakabukod, pagtatapos sa ibabaw, at pagdirikit sa konduktor o panloob na jacket.

Ang mga modernong wire at cable extruder system na ginagamit ng mga nangungunang tagagawa ay kinabibilangan ng:

• Closed-loop eccentricity control : Sinusukat ng mga laser o capacitive sensor ang insulation concentricity sa real time at awtomatikong inaayos ang posisyon ng die para itama ang off-center coating.
• Matunaw ang presyon at pagsubaybay sa temperatura : Tinitiyak ang pare-parehong lagkit ng tambalan sa pamamagitan ng die, na pinipigilan ang mga manipis na spot na dulot ng pagkakaiba-iba ng temperatura sa extruder barrel.
• Spark tester integration : Ang mga high-voltage na spark tester ay nag-scan ng 100% ng ginawang cable in-line upang makita ang mga pinholes o manipis na mga punto sa insulation bago i-spool ang cable.
• Mga sistema ng pagsukat ng diameter : Tuloy-tuloy na sinusukat ng mga laser micrometer ang panlabas na diameter at i-feed ang data pabalik upang kontrolin ang bilis ng linya at output ng extruder upang mapanatili ang tinukoy na diameter tolerances.

Kapag bumibili ng cable para sa mga kritikal na aplikasyon — makinarya sa industriya, mga wiring ng gusali, mga feeder sa ilalim ng lupa — palaging i-verify na nakakatugon ang cable sa mga sertipikasyon ng UL, CSA, o IEC na sinubok sa mga nauugnay na pamantayan. Tinitiyak ng third-party na sinubukan at nakalistang cable na ang insulation na inilapat ng wire at cable extruder na proseso ay nakakatugon sa pinakamababang kapal, dielectric strength, at mga kinakailangan sa paglaban sa temperatura.

XLPE vs. PVC Insulation Performance

Ginagawa ang cross-linked polyethylene (XLPE) insulation sa pamamagitan ng isang espesyal na proseso ng wire at cable extruder na may kasamang vulcanization (cross-linking) na hakbang, alinman sa pamamagitan ng steam curing, dry nitrogen curing (CCV line), o silane moisture cure. Ang cross-linking ay lumilikha ng isang three-dimensional na polymer network na nagbibigay ng XLPE makabuluhang mas mahusay na pagganap ng thermal kaysa sa PVC : Ang XLPE-insulated na mga kable ng kuryente ay patuloy na nire-rate sa 90°C, 130°C sa panahon ng emergency overload, at 250°C sa ilalim ng short-circuit na mga kondisyon. Ang PVC ay umaakyat sa 70°C para sa mga karaniwang grado.

Para sa mga medium-voltage na cable (1kV–35kV), ang XLPE insulation na ginawa sa isang triple-extrusion wire at cable extruder line — paglalapat ng semiconducting inner screen, XLPE insulation, at semiconducting outer screen sa isang solong pass — ay ang pamantayan ng industriya. Ang single-pass na diskarte na ito ay nag-aalis ng kontaminasyon sa interface sa pagitan ng mga layer, isang kritikal na kadahilanan para sa mataas na boltahe na integridad ng dielectric.

Mga Halimbawa ng Praktikal na Sukat ng Wire Cable ayon sa Aplikasyon

Nagiging mas malinaw ang teorya sa mga halimbawa ng konkretong aplikasyon sa iba't ibang uri ng pag-install. Sinasaklaw ng mga sumusunod na halimbawang nagtrabaho ang mga pinakakaraniwang sitwasyong nararanasan sa mga setting ng tirahan, komersyal, at industriyal.

Residential Kitchen Circuit (120V, 20A)

Ang NEC 210.11(C)(1) ay nangangailangan ng hindi bababa sa dalawang 20A na maliit na appliance circuit sa mga lugar ng kusina. Cable: 12 AWG / 2 tanso, uri ng NM-B (Romex), 20A breaker. Ang cable run mula sa panel ay karaniwang 30–60 talampakan sa isang solong pamilya na tahanan. Pagbaba ng boltahe sa 20A higit sa 60 talampakan: VD = (2 × 60 × 1.98 × 20) / 1,000 = 4.75V, na 3.96% . Katanggap-tanggap para sa karamihan ng mga kagamitan sa kusina. Para sa isang mas konserbatibong pag-install o kung saan ang pagtakbo ay lumampas sa 80 talampakan, mag-upgrade sa 10 AWG.

EV Charging Station (240V, 48A Continuous)

Ang isang Level 2 EV charger sa 11.5kW ay kumukuha ng 48A sa 240V. Bilang tuluy-tuloy na pagkarga: 48A × 1.25 = 60A minimum na conductor ampacity. Pumili ng 6 AWG copper THWN-2 sa conduit. Para sa 50-foot run mula sa panel patungo sa garahe, pagbaba ng boltahe = (2 × 50 × 0.491 × 48) / 1,000 = 2.36V = 0.98% — mabuti sa loob ng mga limitasyon. Ang 6 AWG na laki ay tinutukoy ng ampacity, hindi ang pagbaba ng boltahe sa kasong ito.

Industrial Conveyor Motor (400V, 3-Phase, 22kW)

FLC = 22,000 / (1.732 × 400 × 0.87 × 0.92) = 39.7A. Ilapat ang 125% motor factor: 39.7 × 1.25 = 49.6A. Pumili ng 10 mm² copper conductor (na-rate na 52A sa three-core cable bawat IEC 60364). Ang cable run ay 85 metro mula sa MCC hanggang sa motor. Pagbaba ng boltahe = (1.732 × 85 × 39.7 × 1.83 Ω/km × 0.001) / 1 = 10.7V = 2.68% — sa loob ng 3% na limitasyon. Ang 10 mm² na seleksyon ay kinumpirma ng parehong ampacity at boltahe drop na kinakailangan.

Underground Feeder (240V, 100A, 150 feet)

Isang 100A subpanel feeder na gumagamit ng aluminum conductors sa iskedyul na 40 PVC conduit na nakabaon sa 24 na pulgada. Kinakailangang ampacity: 100A. Ang aluminum conductor na 1/0 AWG ay na-rate na 120A sa 75°C — nakakatugon sa ampacity. Pagsusuri ng pagbaba ng boltahe: 1/0 AWG aluminum R = 0.327 Ω/1,000 ft. VD = (2 × 150 × 0.327 × 100) / 1,000 = 9.81V = 4.09% . Lampas sa inirerekomendang 3%. Mag-upgrade sa 2/0 AWG aluminum (R = 0.259 Ω/1,000 ft): VD = 7.77V = 3.24% — marginal pa rin. Gamitin 3/0 AWG aluminyo (R = 0.205 Ω/1,000 ft): VD = 6.15V = 2.56% — katanggap-tanggap.

Mga Kasalukuyang Pagsasaalang-alang ng Short-Circuit at Fault sa Cable Sizing

Para sa katamtaman at mataas na boltahe na mga cable, at para sa mga pang-industriyang LV cable na malapit sa malalaking mga transformer, dapat ding sukat ang konduktor upang mapaglabanan ang thermal energy ng fault current sa oras na kinakailangan ng proteksyon na aparato upang i-clear ang fault. Ito ay tinatawag na short-circuit thermal makatiis suriin.

Ang formula ay: A (mm²) = (I_sc × √t) / K , kung saan ang I_sc ay ang prospective na short-circuit current sa amps, ang t ay ang fault clearing time sa mga segundo, at ang K ay isang material constant (K = 115 para sa PVC-insulated copper conductors na nagsisimula sa 30°C; K = 135 para sa XLPE-insulated copper).

Halimbawa: Ang isang cable ay nagpapakain sa isang panel na may 25kA na inaasahang short-circuit current, at ang upstream breaker ay umaalis sa loob ng 0.2 segundo. A_min = (25,000 × √0.2) / 115 = (25,000 × 0.447) / 115 = 97.2 mm² . Nangangailangan ito ng pinakamababang 120 mm² copper conductor — anuman ang kasalukuyang load. Malapit sa malalaking pang-industriya na mga transformer o pangunahing switchboard, kadalasang pinamamahalaan ng short-circuit sizing ang pagpili ng cable.

Mga Karaniwang Pagkakamali sa Pagkalkula ng Sukat ng Wire Cable

Ang pag-unawa sa paraan ng pagkalkula ay kalahati lamang ng labanan. Ang mga praktikal na error sa field ay humahantong sa maliit o malalaking kable kahit na inilapat nang tama ng engineer ang mga formula.

• Paggamit ng kasalukuyang nameplate sa halip na NEC table FLC para sa mga motor: Ang NEC 430.22 ay partikular na nangangailangan ng paggamit ng NEC table value, hindi ang nameplate, maliban kung ang nameplate ay mas mababa. Ang paggamit ng kasalukuyang mas mababang nameplate ng motor ng mas mataas na kahusayan at pagpapaliit ng cable ay isang paglabag sa code.
• Nakakalimutang ilapat ang bundling derating: Ang pag-install ng anim na THHN conductor sa isang conduit at pagpapalaki ng bawat isa para sa indibidwal na ampacity ay isang pangkaraniwang pagkakamali. Ang 0.80 bundling factor ay binabawasan ang kanilang epektibong ampacity, na nangangailangan ng mas malalaking conductor.
• Hindi isinasaalang-alang ang paglaki ng pagkarga sa hinaharap: Ang isang circuit sa 95% ng conductor ampacity ay hindi nag-iiwan ng puwang para sa karagdagang kagamitan. Ang pinakamahusay na kasanayan sa industriya ay ang laki ng mga cable sa hindi hihigit sa 80% ng na-rate na ampacity sa ilalim ng normal na mga kondisyon ng operating.
• Paghahalo ng mga halaga ng AWG at sukatan sa parehong formula: Ang paggamit ng mga AWG resistance value (sa Ω/1,000 feet) na may sukatan na haba (sa metro) nang walang conversion ay nagbubunga ng mga maling resulta. Palaging kumpirmahin ang mga yunit bago kalkulahin.
• Hindi pinapansin ang temperatura ng kapaligiran: Ang cable na naka-install sa isang attic space sa 50°C ambient sa halip na ang standard na 30°C baseline ay nangangailangan ng makabuluhang derating. Ang isang 12 AWG THHN na may rating na 30A sa 30°C ay maaari lamang magdala ng 23A sa 50°C na kapaligiran — isang pagbawas ng 23%.
• Pagbili ng substandard na cable: Ang cable mula sa hindi na-verify na mga tagagawa ay maaaring may aktwal na conductor cross-sections na 10–15% mas mababa sa nominal dahil sa hindi magandang kontrol sa wire drawing at mga proseso ng extrusion. Palaging bumili ng UL-listed o IEC-certified na cable mula sa mga traceable na source.

Mabilis na Sanggunian: Buod ng Pagpili ng Sukat ng Cable

Para sa mabilis na sanggunian sa site, ang sumusunod na talahanayan ay nagbubuod ng mga karaniwang sitwasyon ng pagkarga at ang pinakamababang laki ng cable na kailangan nila sa ilalim ng karaniwang mga kundisyon (copper conductor, 75°C insulation, 30°C ambient, single circuit sa conduit, hanggang 50-foot run).
