Gaano Kalalim ang Mga Cable Wire? Gabay sa Lalim ng Pag-install

Ang Direktang Sagot: Gaano Kalalim ang mga Cable Wire?

Ang mga cable wire ay nakabaon sa lalim mula sa 6 pulgada (15 cm) hanggang 36 pulgada (91 cm) depende sa uri ng cable, aplikasyon, antas ng boltahe, at mga kinakailangan sa lokal na code. Sa mga setting ng residential, ang mga low-voltage na landscape wiring ay maaaring nasa 6 na pulgada lamang sa ibaba ng grado, habang ang mga high-voltage na transmission line ay maaaring i-install ng 36 pulgada o mas malalim. Ang National Electrical Code (NEC) sa United States ay nagtatatag ng pinakamababang lalim ng libing na malaki ang pagkakaiba-iba ayon sa uri ng cable at kapaligiran sa pag-install.

Ang pag-unawa sa mga lalim na ito ay hindi lamang isang bagay ng pagsunod — direkta itong nakakaapekto sa kaligtasan, tibay, at pangmatagalang pagganap ng cable. Mga cable na ginawa gamit ang isang katumpakan wire at cable extruder ay ininhinyero na may mga partikular na kapal ng insulation at mga materyal ng jacket na idinisenyo upang mapaglabanan ang mga mekanikal at pangkapaligiran na stress ng pag-install sa ilalim ng lupa sa mga itinakdang kalaliman na ito.

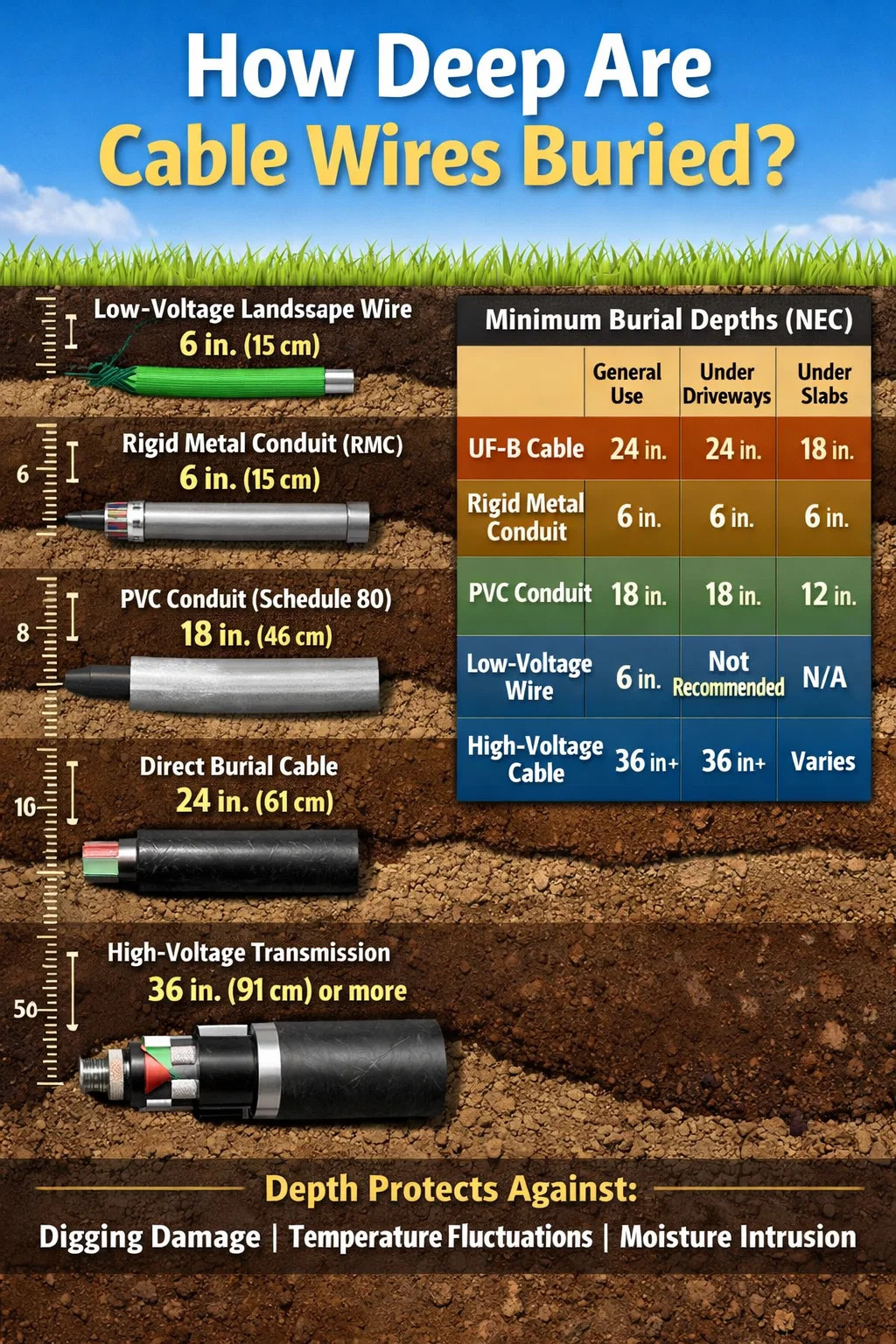

Nasa ibaba ang isang mabilisang-reference na buod ng karaniwang pinakamababang lalim ng libing ayon sa NEC Table 300.5:

Bakit Higit na Mahalaga ang Lalim ng Paglilibing kaysa Inaakala ng Karamihan sa mga Tao

Ang lalim ng libing ay hindi isang arbitraryong panuntunan na inimbento ng mga manunulat ng code. Umiiral ito dahil nahaharap ang mga cable sa isang kumplikadong hanay ng mga pisikal na banta sa sandaling mailagay ang mga ito sa ilalim ng lupa. Aktibidad sa ibabaw — trapiko sa paa, mga sasakyan, mga tool sa paghahardin, mga siklo ng freeze-thaw, mga hayop na bumabaon — lahat ay bumubuo ng mga puwersang mekanikal na humihina nang may lalim. Ang isang cable na nakapatong na 6 na pulgada sa ibaba ng ibabaw ng isang damuhan ay nasa malubhang panganib mula sa isang karaniwang garden spade. Ang parehong cable sa 24 pulgada ay mahusay na protektado.

Higit pa sa mekanikal na pinsala, ang lalim din ang namamahala thermal katatagan . Ang temperatura ng lupa ay kapansin-pansing nagbabago malapit sa ibabaw. Sa maraming klima sa Hilagang Amerika, ang pinakamataas na 12 pulgada ng lupa ay maaaring umugoy mula sa ibaba ng pagyeyelo hanggang higit sa 30°C (86°F) sa pagitan ng taglamig at tag-araw. Ang mga sukdulan ng temperatura na ito ay nagdudulot ng paglawak, pagkunot, at pag-crack o pagtigas ng cable insulation at mga materyales ng jacket sa kalaunan kung hindi na-rate ang mga ito para sa mga ganitong kondisyon. Mga cable na ginawa ng isang modernong wire at cable extruder gumamit ng cross-linked polyethylene (XLPE) o mga espesyal na PVC compound na lumalaban sa thermal degradation, ngunit kahit na ang mga materyales na ito ay nakikinabang mula sa buffered temperature environment na ibinibigay ng mas malalim na libing.

Ang kahalumigmigan ay isa pang kritikal na kadahilanan. Sa mababaw na kalaliman, ang mga cable ay nakalantad sa tumatagos na tubig sa ibabaw, patubig, at pooling. Bagama't hindi tinatablan ng tubig ang mga direct burial cable ayon sa disenyo, ang paulit-ulit na wet-dry na pagbibisikleta sa paglipas ng mga taon ay nagpapababa pa rin sa mga connector, termination, at unsealed na mga seksyon. Ang mga utility at kontratista na nag-i-install ng mga kable ng imprastraktura sa 30 hanggang 36 na pulgada ay nag-uulat ng makabuluhang mas mababang saklaw ng mga pagkabigo na nauugnay sa kahalumigmigan kumpara sa mga instalasyong tirahan sa pinakamababang lalim ng code.

Mga Uri ng Underground Cable at Ang Kanilang Mga Partikular na Kinakailangan sa Lalim

Hindi lahat ng mga cable ay ginawang pantay, at ang mga pagkakaiba sa konstruksyon — direktang maiugnay sa kung paano ginawa ang mga ito gamit ang iba't ibang wire at cable extruder mga configuration — direktang isalin sa iba't ibang mga kinakailangan sa lalim at pagiging angkop sa paglilibing.

UF-B (Underground Feeder) Cable

Ang UF-B cable ay ang pinakakaraniwang direct-burial cable na ginagamit sa residential construction sa United States. Ang pagtatalaga ng "B" ay nagpapahiwatig na ito ay angkop para sa libing sa ilalim ng lupa nang walang conduit. Ang mga conductor nito ay indibidwal na insulated, pagkatapos ang buong assembly ay nakabalot sa isang solidong thermoplastic jacket na lumalaban sa moisture, fungi, at corrosion. Ang NEC ay nangangailangan ng UF-B na mailibing nang hindi bababa sa 24 pulgada kapag tumakbo nang walang conduit. Ang lalim na ito ay nagbibigay ng sapat na proteksyon mula sa nakagawiang aktibidad sa paghuhukay at mga pagkarga sa ibabaw.

Kasama sa mga karaniwang application ang mga panlabas na outlet circuit, garage subpanel, outbuilding feed, at garden lighting sa mas matataas na boltahe. Ang isang 12/2 UF-B na cable na nagpapakain ng 20-amp na panlabas na circuit sa isang nakahiwalay na garahe ay dapat na ilibing ng buong 24 pulgada para sa buong pagtakbo — kabilang sa ilalim ng anumang landscaping, pathway, o damo.

THWN/THHN Wire sa Conduit

Ang THWN at THHN ay mga indibidwal na konduktor na nilayon para gamitin sa loob ng conduit — hindi sila na-rate para sa direktang paglilibing lamang. Gayunpaman, kapag naka-install sa rigid metal conduit (RMC) , pinahihintulutan ng NEC ang lalim ng libing ng makatarungan 6 pulgada . Ito ay dahil ang conduit mismo ay nagbibigay ng mekanikal na proteksyon na kung hindi man ay ibibigay ng lalim. Ang RMC sa isang 6-inch na trench ay higit na lumalaban sa isang shovel strike kaysa sa hubad na cable sa 24 na pulgada.

Nag-aalok ang Schedule 80 PVC conduit ng middle ground — mas lumalaban sa epekto kaysa sa Schedule 40, nangangailangan ito ng minimum na libing na 18 pulgada. Iskedyul 40 PVC conduit, ang pinaka-karaniwang magagamit na uri, ay dapat na ilibing sa 18 pulgada sa pangkalahatang paggamit at 12 pulgada sa ilalim ng kongkreto.

Mga Low-Voltage na Landscape at Irrigation Cable

Ang mga cable na gumagana sa ibaba 30 volts — gaya ng mga ginagamit para sa garden path lighting, landscape speakers, at drip irrigation controllers — ay pinahihintulutang ilibing sa 6 pulgada . Ang lohika dito ay ang mababang boltahe ay nagpapakita ng minimal na panganib sa pagkabigla. Gayunpaman, ang 6 na pulgada ay halos hindi sapat upang makatakas sa karamihan ng mga tool sa hardin. Maraming mga propesyonal na landscaper ang nagbabaon ng mababang boltahe na cable sa 8 hanggang 10 pulgada bilang isang praktikal na margin ng kaligtasan, lalo na sa mga lugar na napapailalim sa pagtatanim.

Telekomunikasyon at Data Cable

Ang mga nakabaon na telephone, fiber optic, at data cable ay sumusunod sa sarili nilang mga pamantayan, karaniwang itinatakda ng installing utility o ng Telecommunications Industry Association (TIA). Ang mga fiber optic cable ay madalas na nakabaon sa 18 hanggang 36 pulgada , na nangangailangan ng mas malalim na pag-install sa ilalim ng mga kalsada at daanan. Ang mga cable na ito ay ginawa gamit ang mataas na dalubhasang wire at cable extruder system na naglalapat ng maraming buffer layer, strength member, at outer jacket na na-optimize para sa ground contact at rodent resistance.

High-Voltage Utility Transmission Cable

Ang mga underground transmission cable na nagdadala ng mga boltahe na higit sa 2,000 volts ay pinamamahalaan ng mga detalye ng utility engineering kaysa sa residential NEC. Ang karaniwang lalim ng libing ay mula sa 36 pulgada hanggang 60 pulgada (91 hanggang 152 cm) , at sa ilang urban duct bank installation, ang tuktok ng duct bank ay maaaring umupo nang 30 pulgada sa ibaba ng grado na may mga cable sa loob na tumatakbo nang mas malalim. Ang mga cable na ito ay kabilang sa mga pinaka-kumplikadong produkto na ginawa sa malalaking linya ng wire at cable extruder, na nagtatampok ng XLPE insulation, metallic shielding, armoring, at multi-layer outer jackets.

Paano Tinutukoy ng Teknolohiya ng Wire at Cable Extruder ang Underground Cable Performance

Ang kakayahan ng isang cable na mabuhay sa anumang lalim ng libing ay halos ganap na nakasalalay sa kung paano ito ginawa. A wire at cable extruder ay ang pangunahing makina sa paggawa ng cable — tinutunaw nito ang mga thermoplastic o thermoset compound at inilalapat ang mga ito nang pantay-pantay sa mga conductor sa ilalim ng tiyak na kontroladong temperatura, presyon, at mga kundisyon ng bilis. Tinutukoy ng kalidad ng prosesong ito ang pagkakapare-pareho ng kapal ng pagkakabukod, pagdirikit ng jacket, walang laman na mga cross-section, at paglaban sa mga stressor sa kapaligiran.

Mga Uri ng Extruder na Ginagamit sa Underground Cable Production

Maraming kategorya ng wire at cable extruder ang ginagamit depende sa insulation material at uri ng cable:

• Mga single-screw extruder — Ang pinakakaraniwang configuration para sa paglalagay ng PVC, polyethylene, o TPE jacket sa mga cable. Ang isang umiikot na tornilyo ay natutunaw at naghahatid ng tambalan sa pamamagitan ng isang die sa konduktor. Ginagamit ang mga ito para sa UF-B outer jacket application, low-voltage na landscape cable, at general-purpose wiring.
• Tandem at triple-head extruder na mga linya — Ginagamit para sa multi-layer na pagtatayo ng cable, kung saan ang pagkakabukod, mga semiconducting layer, at mga panlabas na jacket ay dapat ilapat nang sunud-sunod o sabay-sabay. Mahalaga ang mga ito para sa paggawa ng medium-voltage at high-voltage na underground cable kung saan direktang nakakaapekto ang integridad ng layer ng dielectric na performance.
• Mga linya ng CV (continuous vulcanization). — Isang dalubhasang wire at cable extruder system na ginagamit para sa XLPE-insulated cable. Pagkatapos ng pagpilit, ang cable ay dumadaan sa isang heated tube na puno ng nitrogen o singaw kung saan nangyayari ang crosslinking. Ang XLPE na ginawa sa paraang ito ay maaaring makatiis sa mga temperatura ng conductor hanggang sa 90°C nang tuluy-tuloy at hanggang 250°C sa ilalim ng mga short-circuit na kondisyon — mga katangiang mahalaga para sa mga nakabaon na transmission cable.
• Mga linya ng Catenary continuous vulcanization (CCV). — Isang variant kung saan dumadaan ang cable sa isang hugis-catenary na tubo, na umaasa sa gravity upang mapanatili ang geometry ng cable sa panahon ng crosslinking. Ginagamit ang mga ito para sa pinaka-hinihingi na mga high-voltage na cable, kabilang ang mga nakabaon sa 36 pulgada o higit pa para sa grid infrastructure.

Mga Materyal na Insulation at Kaangkupan sa Paglilibing

Tinutukoy ng tambalang ipinapasok sa isang wire at cable extruder ang panghuling kabagayan ng cable para sa mga partikular na lalim at kapaligiran ng libing:

Ang isang wire at cable extruder ay dapat magpanatili ng napakahigpit na tolerance sa kapal ng pader — karaniwang ±5% o mas mabuti para sa mga power cable — dahil ang hindi pantay na pagkakabukod ay lumilikha ng mga localized na electrical stress point na maaaring humantong sa dielectric failure ilang taon pagkatapos ng pag-install. Para sa mga cable na nakabaon nang malalim, ang pag-detect at pag-aayos ng mga naturang pagkabigo ay mahal at nakakagambala, na ginagawang ang kalidad ng pagmamanupaktura sa yugto ng extruder ang nag-iisang pinakamahalagang salik sa pangmatagalang pagkakabaon ng cable.

Mga Pagkakaiba-iba ng Rehiyon at Mga Pagkakaiba ng Code Higit pa sa NEC

Ang NEC ay nagbibigay ng baseline para sa lalim ng libing sa United States, ngunit hindi lang ito ang naaangkop na pamantayan — at sa maraming pagkakataon hindi ito ang pinaka mahigpit. Ang mga lokal na pag-amyenda, mga regulasyon ng estado, mga kinakailangan sa easement ng utility, at mga pamantayang pang-internasyonal ay maaaring tumaas lahat ng kinakailangang lalim ng libing na lampas sa mga minimum na NEC.

Mga Lokal na Susog sa US

Maraming hurisdiksyon ang nagpatibay ng NEC na may mga lokal na susog. Ang California, halimbawa, ay may mga karagdagang kinakailangan sa pamamagitan ng Titulo 24 na maaaring mangailangan ng mas malalim na paglilibing sa ilang partikular na aplikasyon. Ang ilang munisipalidad sa hilagang estado ay nangangailangan ng mas malalim na libing upang matugunan ang lalim ng linya ng hamog na nagyelo — sa Minnesota o Maine, kung saan ang frost penetration ay maaaring umabot sa 48 hanggang 60 pulgada, ang mga utility at ilang residential code ay nagtutulak sa lalim ng libing na lampas sa mga minimum ng NEC upang maiwasan ang pinsalang nauugnay sa pagyeyelo.

Mga International Standards

Sa labas ng Estados Unidos, ang mga kinakailangan sa lalim ng underground cable ay nag-iiba-iba:

• United Kingdom (BS 7671 / IET Wiring Regulations): Ang mga cable sa mga hardin ay dapat ilibing nang hindi bababa sa 450mm (humigit-kumulang 18 pulgada) , habang ang mga cable sa ilalim ng mga kalsada ay nangangailangan ng 600mm (humigit-kumulang 24 pulgada) na may karagdagang mekanikal na proteksyon gaya ng mga cable tile o warning tape.
• Germany (mga pamantayan ng DIN VDE): Ang mga kable ng kuryente ay karaniwang nakabaon sa pinakamababang 600mm, na may 1000mm (humigit-kumulang 39 pulgada) na kinakailangan sa ilalim ng mga daanan at pampublikong lugar.
• Australia (AS/NZS 3000): Ang pinakamababang lalim ay mula 500mm para sa mga cable sa conduit sa mga hardin hanggang 900mm para sa mga cable sa ilalim ng mga access area ng sasakyan.
• China (mga pamantayan sa GB): Ang mga low-voltage na underground cable ay karaniwang kinakailangan sa 700mm, habang ang mga high-voltage na cable ay dapat nasa 1000mm o mas malalim sa mga urban na lugar.

Ang mga pagkakaibang ito ay sumasalamin hindi lamang sa tradisyon ng regulasyon kundi pati na rin sa mga kondisyon ng lupa, pagkarga ng trapiko, at ang likas na katangian ng aktibidad ng lokal na kaguluhan sa lupa. Ang mga bansang may siksik na imprastraktura sa lunsod ay may posibilidad sa mas malalim na mga kinakailangan dahil ang mga kahihinatnan ng pagkasira ng cable — pagkagambala ng kuryente sa libu-libong tao — ay nagbibigay-katwiran sa karagdagang gastos sa pag-install.

Mga Praktikal na Pagsasaalang-alang sa Pag-install Kapag Nagbabaon ng Mga Kable ng Cable

Ang pag-alam sa kinakailangang lalim ay ang panimulang punto lamang. Ang pagsasagawa ng isang nakabaon na pag-install ng cable nang tama ay nagsasangkot ng isang serye ng mga desisyon at pag-iingat na tumutukoy kung ang cable ay gumagana nang maaasahan para sa nilalayon nitong 20 hanggang 40-taong buhay ng serbisyo.

Paghahanda ng Trench at Kumot

Ang kalidad ng trench bed ay mahalaga halos kasing dami ng lalim. Ang mga cable ay hindi kailanman dapat magpahinga sa mabato o hindi pantay na lupa na maaaring lumikha ng point contact stress sa paglipas ng panahon. Ang karaniwang pagsasanay ay nangangailangan ng isang 3-pulgada (75mm) na kama ng pinong buhangin o na-screen na lupa sa ibaba ng cable, na may katulad na takip ng buhangin sa itaas nito bago ang trench ay napuno ng katutubong lupa. Para sa mga high-voltage na cable, ang sand bed na ito ay maaaring 6 na pulgada (150mm) o higit pa. Tinukoy ito hindi lamang para sa mekanikal na proteksyon ngunit dahil ang siksik, unipormeng backfill ay nagbibigay ng mas pare-parehong thermal conductivity — mahalaga para sa mga cable kung saan ang pag-alis ng init mula sa kasalukuyang daloy ay nakakaapekto sa mga rating ng ampacity.

Warning Tape at Marking System

Sa lalim ng 12 pulgada sa itaas ng cable , ang mga installer ay dapat maglagay ng detectable underground warning tape. Ang maliwanag na plastic tape na ito — karaniwang dilaw para sa elektrikal, orange para sa mga komunikasyon — ay nag-aalerto sa mga hinaharap na digger bago sila makarating sa cable. Para sa mga high-value o high-voltage installation, idinaragdag ang magnetically detectable tape o tracer wire upang payagan ang electronic locating gamit ang cable locator instrument nang walang paghuhukay.

Mga Istratehiya sa Pagbawas ng Lalim Gamit ang Conduit

Kung saan hindi praktikal ang paghuhukay hanggang sa buong 24-pulgada na lalim - tulad ng sa pamamagitan ng itinatag na landscaping, sa ilalim ng mga patio, o malapit sa mga ugat ng puno - ang paglipat sa matibay na metal na conduit ay nagbibigay-daan sa lalim ng libing na bumaba sa 6 na pulgada lamang. Ito ay isang lehitimo at malawakang ginagamit na diskarte. Ang conduit ay dapat na maayos na hindi tinatablan ng tubig sa mga joints at dapat may naaangkop na entry at exit fitting. Anumang punto kung saan ang isang cable ay lumipat mula sa conduit patungo sa direktang paglilibing ay dapat na maingat na pamahalaan, dahil ang junction na ito ay isang karaniwang failure point.

Tumawag Bago Ka Maghukay

Bago maghukay ng anumang trench para sa cable burial, ang pakikipag-ugnayan sa isang utility locating service ay hindi opsyonal — ito ay legal na kinakailangan sa karamihan ng mga hurisdiksyon. Sa Estados Unidos, tumatawag 811 (ang pambansang numero ng "Tawag Bago Ka Maghukay") nagti-trigger ng pagmamarka ng lahat ng underground utility sa lugar ng trabaho sa loob ng 2 hanggang 3 araw ng negosyo. Ang mga utility cable — gas, kuryente, tubig, telecom — ay maaaring ilibing sa kalaliman na naiiba sa kung ano ang kinakailangan ng mga pamantayan dahil na-install ang mga ito sa ilalim ng mas lumang mga code, ng iba't ibang kontratista, o sa hindi karaniwang mga pagsasaayos. Ang mga kasalukuyang cable sa ilalim ng lupa ay karaniwang matatagpuan sa lalim sa pagitan ng 12 at 18 pulgada kahit na ang kasalukuyang code ay nangangailangan ng 24 pulgada.

Mga Splice at Koneksyon na Mas Mababa sa Marka

Pinahihintulutan ng NEC ang direktang burial splices para sa UF-B cable basta't ginawa ang mga ito gamit ang mga nakalistang underground splice kit — hindi tinatablan ng tubig na gel-filled na mga connector o heat-shrink assemblies na nagpapanatili ng burial rating ng cable sa joint. Gayunpaman, ang pinakamahuhusay na kasanayan sa industriya ay lubos na pinipigilan ang mga pagdugtong sa ilalim ng lupa hangga't maaari. Ang bawat splice ay isang potensyal na mahinang punto. Ang mahabang pagtakbo ng cable ay dapat gumamit ng tuluy-tuloy na haba mula sa isang naa-access na junction box o pull box sa antas ng ibabaw kapag pinahihintulutan ang haba ng pagtakbo. Ang mga junction box na naka-install sa lupa ay dapat na na-rate para sa basa o mamasa-masa na mga lokasyon at panatilihing naa-access.

Paano Nakakaapekto ang Konstruksyon ng Cable Mula sa Extruder Line sa Pagpili ng Lalim ng Burial

Ang isang installer na pumipili sa pagitan ng iba't ibang mga produkto ng cable para sa isang nakabaon na aplikasyon ay, sa katunayan, ang pagpili sa pagitan ng iba't ibang mga pilosopiya sa pagmamanupaktura. Isang cable na ginawa sa isang mataas na katumpakan wire at cable extruder Ang linya na may mahigpit na mga kontrol sa proseso ay magkakaroon ng higit na pare-parehong pagkakabukod, mas mahusay na pagdirikit ng jacket, at mas pare-parehong pagganap ng elektrikal at mekanikal kaysa sa isa na ginawa sa mas mababang mga pamantayan ng kalidad — kahit na parehong may teknikal na rating at listahan.

Halimbawa, ang dalawang UF-B cable na may parehong AWG at boltahe na rating ay maaaring magkaiba nang malaki sa:

• Pagkakonsentriko ng jacket — Gaano nakasentro ang konduktor sa loob ng pagkakabukod. Ang mahinang concentricity mula sa inconsistent extruder die alignment ay lumilikha ng mga manipis na spot na madaling maapektuhan ng dielectric breakdown.
• Pagkakapareho ng kapal ng jacket — Ang isang panlabas na jacket na nag-iiba mula 0.8mm hanggang 1.4mm sa paligid ng circumference nito ay nagbibigay ng hindi pantay na mekanikal na proteksyon. Ang mga premium na cable na ginawa sa mga linya ng extruder na kontrolado ng CNC ay may kapal ng jacket sa loob ng ±0.05mm.
• Kalidad ng materyal na compound — Ang partikular na PVC o PE compound formulation, kabilang ang mga UV stabilizer, uri ng plasticizer, at filler content, ay direktang nakakaapekto sa kung paano nananatili ang cable sa mga nakabaon na kapaligiran sa paglipas ng panahon. Ang mga mas murang compound ay maaaring pumasa sa mga paunang pagsusuri sa listahan ngunit mas mabilis na bumababa sa mga tunay na kapaligiran sa lupa.
• Kalidad ng konduktor — Ang tansong walang oxygen o mataas ang conductivity na iginuhit sa mga tumpak na pagpapaubaya ay lumalaban sa oksihenasyon na mas mahusay kaysa sa mas mababang antas ng tanso, lalo na sa mga nakabaon na mga splice point at mga pagwawakas kung saan maaaring magdulot ng overheating ang pangmatagalang pagtatayo ng resistensya sa pakikipag-ugnay.

Kapag pumipili ng cable para sa isang burial application — partikular na ang isa na mahirap i-access pagkatapos ng pag-install — ang pinagmulan ng cable at kalidad ng pagmamanupaktura ay mga lehitimong pamantayan sa pagpili, hindi lamang mga pagsasaalang-alang sa marketing. Ang mga cable mula sa mga manufacturer na namumuhunan sa modernong wire at cable extruder na teknolohiya, in-line na spark testing, at eccentricity monitoring system ay nag-aalok ng mas mahusay na pangmatagalang pagganap sa ilalim ng lupa.

Mga Karaniwang Pagkakamali na Humahantong sa Nakabaon na Cable Failures

Ang karamihan ng nabaon na mga pagkabigo ng cable sa mga tirahan at magaan na komersyal na aplikasyon ay nauugnay sa isang maliit na hanay ng mga error sa pag-install sa halip na mga depekto sa produkto. Ang pag-unawa sa mga failure mode na ito ay nakakatulong na ipaliwanag kung bakit umiiral ang mga kinakailangan sa lalim ng libing at kung bakit ang mahigpit na pagsunod sa mga ito ay mahalaga.

• Hindi sapat na lalim: Ang nag-iisang pinakakaraniwang pagkakamali. Ang mga may-ari ng bahay at kung minsan ay mga kontratista ay nagbabaon ng cable sa 12 o kahit na 8 pulgada upang makatipid ng oras, para lamang masira ang kable dahil sa karaniwang gawain sa bakuran sa loob ng ilang taon. Ang nag-iisang spade na pinutol sa isang nakabaon na 12/2 UF-B na nagpapakain sa labas ng labasan ay maaaring lumikha ng isang pagkakamali na nagtutulak sa mga breaker, nakakasira ng mga konektadong kagamitan, o sa pinakamasamang kaso ay magsisimula ng sunog kung ang overcurrent na proteksyon ay hindi gumana nang tama.
• Paggamit ng maling uri ng cable: Ang karaniwang NM-B (Romex) ay panloob na cable at hindi nakalista para sa direktang paglilibing, gayunpaman ito ay matatagpuan sa mga nakabaon na instalasyon nang regular. Ang NM-B ay kulang sa solidong thermoplastic jacket ng UF-B at mabilis na mababawasan kapag nalantad sa kahalumigmigan ng lupa - karaniwang sa loob ng 2 hanggang 5 taon.
• Hindi sapat na backfill: Ang direktang pag-backfill ng mabato o clay na lupa na walang sand bedding ay lumilikha ng mechanical point stresses at, sa clay soil, waterlogging sa paligid ng cable na nagpapabilis sa pagkasira ng jacket.
• Nilaktawan ang proteksyon sa mga transition: Kung saan pumapasok ang nakabaon na cable sa isang gusali o lumipat mula sa ilalim ng lupa patungo sa mataas na grado, dapat itong protektahan ng conduit na umaabot nang hindi bababa sa 8 pulgada sa itaas ng natapos na grado. Ang hindi protektadong cable sa grade-level transition ay lubhang madaling kapitan ng pisikal na pinsala, pagkasira ng UV, at pagpasok ng moisture.
• Walang dokumentasyon ng mga ruta ng cable: Ang pagkabigong kunan ng larawan o pag-sketch ng mga ruta ng cable bago ang backfilling ay nangangahulugan na ang mga hinaharap na may-ari ng bahay o mga kontratista ay walang paraan upang malaman kung saan nakabaon ang mga cable nang walang serbisyo sa paghahanap — at ang mga serbisyo sa paghahanap ay hindi palaging makakahanap ng maliliit na residential cable sa mababaw na lalim.

Mga Depth na Kinakailangan para sa Mga Tukoy na Sitwasyon at Cable Run

Maaaring mangailangan ng iba't ibang lalim ng libing ang iba't ibang lokasyon sa loob ng iisang pag-install, na nangangahulugang maaaring kailanganin ng isang cable na tumatakbo sa isang property na baguhin ang lalim habang tumatawid ito sa iba't ibang uri ng terrain.

Sa ilalim ng mga Lawn at Hardin

Ang UF-B sa 24 na pulgada ay ang pamantayan para sa mga lugar ng damuhan. Nililinis ng lalim na ito ang karaniwang kagamitan sa pag-aeration ng damuhan, mga dethatcher, at karamihan sa mga tool sa hardin. Gayunpaman, ang mga nakataas na kama sa hardin na regular na hinuhukay sa 12 o 18 pulgada ay may panganib. Ang pagruruta ng cable sa paligid sa halip na sa ilalim ng mga planting bed ay lubos na inirerekomenda.

Sa ilalim ng Driveways at Vehicle Access Areas

Ang UF-B sa ilalim ng mga driveway ay nangangailangan pa rin ng 24 pulgada. Gayunpaman, maraming mga installer ang lumilipat sa matibay na conduit para sa driveway crossings kapwa upang magdagdag ng mekanikal na proteksyon laban sa pagkarga ng sasakyan at upang payagan ang pagpapalit ng cable sa hinaharap nang hindi naghuhukay sa ibabaw ng driveway. Ang manggas ng conduit sa ilalim ng driveway na naka-install sa panahon ng pagtatayo ng driveway ay napakaliit; ang pagdaragdag ng isa pagkatapos ng katotohanan ay maaaring nagkakahalaga ng $500 hanggang $2,000 sa pagputol at pagpapanumbalik ng kongkreto o aspalto.

Sa ilalim ng mga Concrete Slab

Kapag ang isang cable ay dumaan sa ilalim ng isang umiiral o nakaplanong concrete slab (hindi isang driveway), ang UF-B ay maaaring ilibing sa 18 pulgada at PVC conduit sa 12 pulgada. Ang slab mismo ay nagbibigay ng makabuluhang proteksyon sa makina, na nagbibigay-katwiran sa pinababang lalim. Ang mga cable sa ilalim ng mga slab ay dapat na naka-install sa conduit hangga't maaari upang payagan ang kapalit - isang cable failure sa ilalim ng isang kongkretong sahig ay lubhang magastos upang ayusin kung ang cable ay direktang nakabaon.

Sa Loob ng Conduit sa Ilalim ng mga Lugar na Kontrolado ng Patubig

Sa mga komersyal na pag-install ng landscaping na may awtomatikong irigasyon, ang mga nakabaon na cable zone ay madalas na naaabala para sa pag-aayos ng irigasyon. Ang pagtukoy ng conduit at pagtaas ng lalim ng libing sa 30 pulgada sa mga lugar na ito ay makabuluhang binabawasan ang panganib ng hindi sinasadyang pagkasira ng cable sa panahon ng pagpapanatili ng irigasyon — isang karaniwan at mahal na paraan ng pagkabigo sa pamamahala ng komersyal na ari-arian.

Ang Papel ng Ampacity at Heat sa Pagtukoy ng Lalim ng Paglilibing para sa mga Power Cable

Para sa mga kable ng kuryente na nagdadala ng makabuluhang kasalukuyang, ang lalim ng libing ay nakikipag-ugnayan sa ampacity — ang pinakamataas na kasalukuyang maaaring dalhin ng isang cable nang hindi lalampas sa rating ng temperatura nito. Ang mga cable sa ilalim ng lupa ay nag-aalis ng init sa nakapalibot na lupa kaysa sa hangin, at ang thermal resistivity ng lupa ay nag-iiba sa moisture content, compaction, at komposisyon. Ang mga talahanayan ng ampacity ng NEC para sa mga cable sa ilalim ng lupa ay nagpapalagay ng mga partikular na halaga ng thermal resistivity ng lupa at lalim ng libing.

Ang isang cable na nakabaon sa 24 na pulgada sa karaniwang lupa ay kadalasang maaaring magdala ng mas maraming kasalukuyang kaysa sa parehong cable na nakabaon sa 6 na pulgada, dahil ang mas malalim na lupa ay nagpapanatili ng mas matatag at sa pangkalahatan ay mas mababa ang temperatura, na nagpapahusay sa pagkawala ng init. Ang mga inhinyero ng utility na nagsasagawa ng mga detalyadong kalkulasyon ng ampacity para sa mga underground feeder ay isinasaalang-alang ang lalim ng libing bilang pangunahing variable. Para sa a 500 kcmil XLPE-insulated cable — ginawa sa isang malaking diameter na wire at cable extruder line — ang pagkakaiba sa pagitan ng paglilibing sa 30 pulgada kumpara sa 18 pulgada sa tuyong mabuhanging lupa ay maaaring kumatawan sa isang 10 hanggang 15% na pagtaas sa pinapayagang ampacity , na direktang nagsasalin sa kapasidad na maghatid ng mas maraming load nang hindi nangangailangan ng mas malaki at mas mahal na konduktor.

Ito ang dahilan kung bakit ang mga detalye ng pag-install ng cable na may grade ng utility ay regular na tumatawag para sa lalim na higit pa sa mga minimum na code. Ang sobrang lalim ay hindi lamang pag-iingat — ito ay ang engineering optimization na nagpapalaki sa return on conductor material investment habang pinapahaba ang buhay ng serbisyo sa pamamagitan ng pagpapanatiling mas mababa ang operating temperature.
