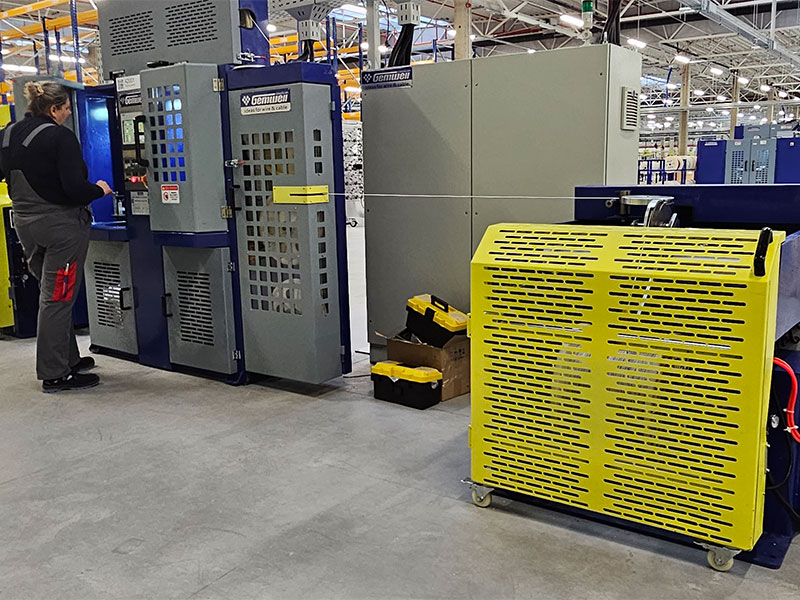

Ano ang Ginagawa ng Cable Spooling Machine At Kung Kailangan Mo Ng Isa
Pinapaikot ng cable spooling machine ang cable, wire, o conductor papunta sa isang reel o spool sa ilalim ng kontroladong tensyon, pagkatapos ay binabayaran itong muli para sa downstream na pagproseso o pagpapadala. Kung ang iyong linya ay humaharap sa mga kink, hindi pantay na balot, spool crush, o mga operator na manu-manong gumagabay sa wire sa mababang bilis, ang direktang pag-aayos ay isang nakatuong cable spooling machine na may aktibong kontrol sa tensyon sa halip na isang generic na winder na repurposed mula sa isa pang linya ng produkto. Ang pangunahing gawain ay simpleng sabihin: panatilihing pare-pareho ang pag-igting, panatilihin ang pagtawid kahit na sa lapad ng spool, at ilayo ang operator sa mga pinch point. Ang lahat ng iba pa sa gabay na ito ay ang detalye sa likod ng paggawa na mapagkakatiwlaan sa bilis ng produksyon.
Inaabot ng mga tagagawa ang isang cable spooling machine sa tatlong punto sa isang tipikal na operasyon ng wire at cable, tumatagal pagkatapos ng extrusion o armoring, respooling mula sa bulk drums hanggang sale-length reels, at binabayaran ang feeding sa pangalawang proseso tulad ng pag-tape, pagtitirintas, o pagputol. Ang bawat isa sa mga tungkuling ito ay naglalagay ng ibang load profile sa makina, kaya naman ang mga spec sheet ay nag-iiba-iba sa pagitan ng mga modelong ginawa para sa parehong pangkalahatang keyword.
Nakakatulong din na maging malinaw kung ano ang hindi makina. Ang isang cable spooling machine ay hindi katulad ng isang coiler, na naglalagay ng produkto sa maluwag na mga loop sa halip na sa isang flanged reel, at hindi ito katulad ng isang simpleng drum truck na ginagamit lamang para sa transportasyon. Ang mga coiler ay nababagay sa maiikling haba ng flexible cord na ibinebenta sa mga bundle, habang ang mga spooling machine ay nababagay sa tuluy-tuloy na haba na sinusukat sa daan-daan o libu-libong metro na kailangang mag-unwind nang malinis sa site ng customer nang hindi nagkakagulo. Ang pagkuha ng pagkakaibang ito bago magbadyet ng isang pagbili ay maiiwasan ang pagbili ng mga kagamitan na teknikal na nagpapaikot ng cable ngunit hindi makapagbibigay ng kabayarang kalidad na inaasahan ng iyong mga customer.
Ang desisyon na magdagdag ng nakalaang spooling stage ay karaniwang lumalabas sa sahig ng halaman bago ito lumabas sa isang spreadsheet. Napansin ng mga superbisor ang mas maraming oras na ginugol sa muling pag-igting ng mga spool sa pamamagitan ng kamay, mas maraming reklamo ng customer tungkol sa gusot na bayad, at mas maraming scrap tag na nakasulat laban sa mga durog na panloob na balot. Sa sandaling lumitaw ang mga sintomas na iyon nang magkasama, ang halaga ng isang wastong tinukoy na cable spooling machine ay halos palaging mas mababa kaysa sa naipon na halaga ng mga workaround na nasa lugar na.
Paano Gumagana ang Cable Spooling Machine: Tension Control At Traverse Mechanics
Ang mekanikal na kuwento sa likod ng cable spooling machine ay nagmumula sa dalawang system na nagtutulungan, isang umiikot na spindle na nagpapaikot sa spool at isang traverse unit na nagpapalipat-lipat sa braso ng gabay upang ang wire ay nakahiga nang pantay-pantay sa halip na itambak sa isang lugar. Ang pag-igting ay ang variable na nagpapasya kung ang natapos na spool ay magagamit o scrap.
- Ang permanenteng tension mode ay may nakapirming paghila sa wire anuman ang spool diameter, karaniwang gumagamit ng magnetic powder brake o isang servo torque loop na nagbabasa ng back load cell data nang ilang daang beses sa isang segundo.
- Binabawasan ng taper tension mode ang paghila habang ang spool ay bumubuo ng diameter, na pumipigil sa mga panloob na pambalot na madurog ng bigat ng lahat ng sugat sa ibabaw nito mamaya.
- Itinatali ng traverse synchronization ang bilis ng braso ng gabay sa pag-ikot ng spindle sa pamamagitan ng electronic gear ratio, kaya ang anggulo ng wrapper ay nananatiling pare-pareho mula sa unang layer hanggang sa huli.
- Isinasara ng feedback ng dancer arm o load cell ang loop, inaayos ang brake o motor torque sa real time habang nagbabago ang bilis ng linya.
Karamihan sa mga modelo ng mid-size na cable spooling machine na binuo pagkatapos ng 2023 ay lumayo mula sa purong mechanical friction brakes patungo sa servo-driven tension control, higit sa lahat dahil ang mga presyo ng copper at aluminum conductor ay gumagawa ng scrap na mas mahal kaysa dati, kaya ang mas mahigpit na pagpapaubaya sa wrap tension ay nagbabayad para sa sarili nito sa mas maikling takbo ng produksyon.
Sa ilalim ng control panel, ang tension loop ay isang medyo karaniwang sistema ng feedback. Sinusukat ng load cell o braso ng mananayaw ang aktwal na tensyon ng linya, ikinukumpara ito sa isang setpoint na ipinasok ng operator, at pinapakain ang error sa isang proportional-integral-derivative controller na nagsasaayos ng brake torque o current ng motor nang naaayon. Ang proporsyonal na termino ay tumutugon sa laki ng error, ang integral term ay nagwawasto para sa anumang tuluy-tuloy na offset na nananatili sa paglipas ng panahon, at ang derivative na termino ay nagpapahina ng mga biglaang spike upang hindi mag-overshoot ang system kapag mabilis na nagbabago ang bilis ng linya. Bihirang kailangan ng mga operator na hawakan ang mga pakinabang na ito kapag na-commission na ng supplier ang makina, ngunit ang pag-alam na mayroon ang mga ito ay nakakatulong na ipaliwanag kung bakit minsan naaalis ang tension fault sa pamamagitan ng simpleng pag-reset ng parameter sa halip na isang mekanikal na pag-aayos.
Bakit Mas Mahalaga ang Taper Ratio kaysa Inaasahan ng Karamihan sa mga Mamimili
Ang taper tension ay kadalasang ipinapahayag bilang isang porsyentong pagbawas sa tensyon mula sa walang laman na spool hanggang sa buong spool, karaniwang nasa pagitan ng 20 porsiyento at 50 porsiyento depende sa higpit ng conductor at insulation compound. Ang isang taper ratio na itinakda na masyadong mababa ay nag-iiwan ng mga panloob na balot na nakalantad sa pagkasira ng durog, habang ang isang ratio na itinakda na masyadong mataas ay maaaring hayaang lumuwag ang mga panlabas na balot at madulas nang patagilid habang dinadala. Ang pagkuha ng tama sa numerong ito ay mas malapit sa isang tanong sa agham ng mga materyales kaysa sa isang setting ng makina, at isa ito sa mga unang bagay na dapat itanong ng isang karampatang supplier sa panahon ng pagkomisyon sa halip na iwan ito sa isang factory default.
Anatomy Ng Isang Cable Spooling Machine: Ang Mga Pangunahing Bahagi
Ang pagbabasa ng quotation ng supplier ay mas madali kapag ang mga pangunahing assemblies ng cable spooling machine ay isa-isang pinaghiwa-hiwalay, dahil ang mga pagkakaiba sa pagpepresyo sa pagitan ng dalawang quote ay halos palaging ipinapaliwanag ng mga pagkakaiba sa isa o higit pa sa mga bahaging ito kaysa sa machine sa kabuuan.
Main Drive Motor
Nagbibigay ng rotational power sa spindle, na may sukat sa kilowatts ayon sa maximum na spool weight at target line speed, karaniwang isang servo o vector-controlled na AC motor sa mga modernong makina.
Spindle At Arbor
Hinahawakan ang spool o reel sa lugar, na may sukat na tumutugma sa diameter ng flange bore, na may quick-release o hydraulic clamping sa mas mataas na throughput na mga linya upang mapabilis ang pagbabago.
Traverse Carriage
Dinadala ang wire guide sa lapad ng spool, na hinimok ng ball screw o timing belt para sa katumpakan, o ng mekanismo ng cam sa mas simpleng mekanikal na makina.
Yunit ng Pagkontrol ng Tensyon
Kasama ang brake, load cell, o servo torque motor kasama ang control electronics na nagpapanatili ng tensyon sa loob ng tolerance sa buong spool build.
Frame At Base
Nagbibigay ng rigidity sa ilalim ng load, karaniwang welded steel na may leveling feet o anchor point, dahil ang frame flex sa ilalim ng mabigat na spool ay isang karaniwang pinagmumulan ng hindi tumpak na traverse.
Interface ng Human Machine
Ang touchscreen o panel kung saan nagtatakda ang mga operator ng tension, taper ratio, bilis, at mga target na haba ng spool, na kadalasang nag-iimbak ng maraming recipe ng produkto para sa mabilis na pagbabago.
Pagbabantay sa Kaligtasan
Mga magkakaugnay na takip, magagaan na kurtina, o pisikal na mga hadlang sa paligid ng mga pinch point, na lalong kinakailangan upang matugunan ang mga pamantayan sa kaligtasan sa lugar ng trabaho sa mga merkado ng pag-export.
Device sa Pagsukat ng Haba
Isang contact wheel o non-contact encoder na nagbibilang ng mga meter na ginawa, na nagpapagana sa awtomatikong paghinto o pag-cut function kapag naabot na ang target na haba.
Mga Uri Ng Cable Spooling Machine sa Market Ngayon
Ang pagpili ng tamang configuration ay nagsisimula sa pagtutugma ng layout ng makina sa iyong espasyo sa sahig at hanay ng diameter ng produkto. Sinasaklaw ng mga configuration sa ibaba ang napakaraming naka-install na kagamitan sa wire at cable plants.
Horizontal Spooling Machine
Ang axis ng spool ay tumatakbo parallel sa sahig, ni-load at dini-load mula sa dulo. Karaniwan para sa mga reel na hanggang 2 metro ang lapad, na pinapaboran kung saan limitado ang access sa overhead crane.
Vertical Spooling Machine
Ang spool ay nakaupo nang patag at umiikot sa isang patayong axis, na pinapasimple ang pagkarga gamit ang isang forklift at nababagay sa napakabibigat na reel na ginagamit para sa underground o submarine cable.
Double Spindle Spooling Machine
Dalawang spindle ang nagpapalit-palit kaya ang isang spool ay naglo-load o nag-aalis habang ang isa ay nagpapatakbo ng produksyon, na pinuputol ang changeover downtime sa malapit sa zero sa tuluy-tuloy na mga linya.
Magbayad At Kumuha ng Combo Unit
Ipares ang pay off stand na may take up spooler sa isang shared frame, karaniwan sa mas maiikling respooling lines at cable cutting o coiling stations.
Cantilever Spooling Machine
Sinusuportahan ang spool mula sa isang gilid lamang, na nagbibigay-daan sa napakabilis na pagbabago ng reel dahil walang pangalawang bearing block na magbubukas, bagama't karaniwan itong natatakpan sa mas magaan na maximum na bigat ng spool.
Traversing Drum Twister Combination
Isinasama ang isang twisting o stranding stage nang direkta sa unahan ng spooling stage, na ginagamit kung saan ang mga conductor strands ay kailangang pagsama-samahin kaagad bago paikot-ikot.
Higit pa sa configuration, pipili din ang mga mamimili sa pagitan ng fixed-speed at variable-speed drive train. Mas mura ang mga fixed-speed machine ngunit pinipilit ang buong linya na tumakbo sa anumang rate na nababagay sa spooling stage, habang hinahayaan ng mga variable-speed na machine ang spooling stage na tumugma sa anumang upstream extrusion o taping speed na nakatakda na, na pinakamahalaga sa mga linyang nagpapatakbo ng iba't ibang produkto sa buong linggo.
Mga Pangunahing Detalye na Dapat Suriin Bago Bumili ng Cable Spooling Machine
Ang mga spec sheet para sa isang cable spooling machine ay maaaring magkamukha sa ibabaw habang itinatago ang mga tunay na pagkakaiba sa duty cycle at katumpakan. Inililista ng talahanayan sa ibaba ang mga numero na nagkakahalaga ng paghahambing ng linya sa linya bago pumirma sa isang purchase order.
| Pagtutukoy | Banayad na Tungkulin | Katamtamang Tungkulin | Mabigat na Tungkulin |
|---|---|---|---|
| Max Diameter ng Spool | 630 mm | 1600 mm | 3000 mm at mas mataas |
| Max Spool Timbang | 500 kg | 3000 kg | 10000 kg pataas |
| Bilis ng Linya | Hanggang 200 m bawat min | Hanggang 600 m bawat min | Hanggang 1200 m bawat min |
| Paraan ng Pagkontrol ng Tensyon | Mechanical na preno | Magnetic powder brake | Closed loop servo torque |
| Traverse Precision | Plus o minus 2 mm | Plus o minus 1 mm | Plus o minus 0.5 mm |
| Pangunahing Motor Power | 1.5 hanggang 3 kW | 4 hanggang 11 kW | 15 kW at mas mataas |
| Karaniwang Footprint | 2 sa 1.5 metro | 4 sa 2.5 metro | 7 sa 4 na metro at pataas |
Higit pa sa mga numero, tingnan kung paano pinangangasiwaan ng drive ang power interruption sa kalagitnaan ng spool. Ang isang makinang walang preno ay mabibigo sa ligtas na lohika ay maaaring hayaan ang isang buong mabigat na spool na makapagpahinga sa ilalim ng sarili nitong timbang ang agarang pagbagsak ng kuryente, na parehong isang panganib sa kaligtasan at isang garantisadong kaganapan ng scrap. Kumpirmahin din ang rating ng antas ng ingay kung uupo ang makina malapit sa isang inookupahang lugar ng trabaho, dahil ang mga heavy duty na unit na tumatakbo nang higit sa 800 metro kada minuto ay maaaring lumapit sa mga antas na nangangailangan ng proteksyon sa pandinig sa ilalim ng maraming regulasyon sa lugar ng trabaho.
Tanungin din ang mga supplier para sa tatak ng control system at patakaran sa pag-update ng firmware. Ang mga machine na binuo sa malawak na suportadong pang-industriya na mga platform ng controller ay mas madaling serbisyo sa mga taon, habang ang mga makina na binuo sa hindi malinaw o pagmamay-ari na control hardware ay maaaring mag-iwan ng planta na stranded kung ang orihinal na supplier ay hihinto sa pag-aalok ng suporta.
Pagpares ng Cable Spooling Machine Sa Isang Awtomatikong Cable Taping Machine
Ang wire na nangangailangan ng wrap layer, shielding tape, fire retardant tape, o armor bedding tape ay halos palaging dumadaloy sa isang awtomatikong cable taping machine kaagad bago ang take up spooling stage, kaya ang dalawang makina ay karaniwang tinutukoy bilang isang tugmang pares sa halip na binili nang hiwalay. Ang taping head ay naglalagay ng overlapping tape sa paligid ng conductor sa isang set na overlap ratio habang ang cable ay patuloy na gumagalaw, at ang spooling machine downstream ay kailangang tanggapin ang eksaktong parehong bilis ng linya nang hindi nagpapakilala ng sarili nitong tension variation na luluwag sa tape wrap.
Mga detalye ng pagsasama ng linya na nagkakahalaga ng pagkumpirma sa isang supplier bago bumili:
- Kumpirmahin ang awtomatikong cable taping machine at ang cable spooling machine ay nagbabahagi ng isang karaniwang line speed reference signal, kadalasan sa pamamagitan ng encoder pulse na nakabahagi sa parehong drive.
- Suriin ang hanay ng overlap ratio sa taping head, karamihan sa mga modelo ay sumasaklaw sa 10 porsiyento hanggang 70 porsiyentong overlap at ito ay kailangang tumugma sa iyong cable construction standard.
- I-verify na ang spooling side ay maaaring tumakbo sa taper tension mode upang ang idinagdag na tape layer diameter ay hindi magtapon ng wrap tension sa kalagitnaan ng isang spool.
- Itanong kung ang bilang ng tape bobbin sa taping head ay tumutugma sa iyong shielding o armor na disenyo, single head, dual head, at planetary taping head na lahat ay ibalot ng iba.
- Kumpirmahin na ang parehong machine ay maaaring ihinto at i-restart mula sa iisang shared control point, dahil ang magkahiwalay na stop circuit sa bawat machine ay nagpapabagal sa pagbawi ng fault sa panahon ng production run.
Ang mga halaman na nagpapatakbo ng cable taping at spooling bilang magkahiwalay na hindi naka-synchronize na mga makina ay nag-uulat ng mas maraming reklamo sa tape wrinkle at loose wrap kaysa sa mga halaman na nagpapatakbo ng mga ito sa isang shared line, na siyang pangunahing dahilan kung bakit lalong humihiling ang mga mamimili para sa parehong mga makina mula sa parehong tagabuo upang ang mga control system ay nauna nang naitugma sa halip na isinama sa site.
Higit pa sa mekanikal na pag-synchronize, ang ilang mga halaman ay tumutukoy na ngayon ng isang nakabahaging log ng data sa pagitan ng mga yugto ng taping at spooling, pagtatala ng tape tension, overlap ratio, at spooling tension laban sa parehong timestamp para sa bawat meter na ginawa. Ang ganitong uri ng joint traceability record ay naging karaniwan sa cable na nakalaan para sa mga regulated market gaya ng automotive o aerospace wiring, kung saan ang isang kalidad na claim pagkalipas ng ilang taon ay maaaring mangailangan ng patunay ng eksaktong mga kundisyon ng proseso na ginamit para gumawa ng isang partikular na spool.
Mga Industriya na Umaasa sa Cable Spooling Equipment
Sinasaklaw ng keyword ang isang malawak na kategorya ng kagamitan, ngunit humihingi ng mga kumpol sa ilang industriya kung saan ang wire at cable ay alinman sa tapos na produkto o isang kritikal na sub component.
- Paggawa ng wire at power cable manufacturing, kung saan ang mataas na volume na respooling mula sa bulk drums hanggang sa retail length reels ay araw-araw na operasyon.
- Telekomunikasyon at produksyon ng fiber optic cable, kung saan pinoprotektahan ng traverse precision ang mga pinong core mula sa pagkasira ng crush sa panahon ng winding.
- Mga supplier ng wiring harness ng sasakyan, na nagpapatakbo ng mas maliit na diameter na wire sa napakabilis na bilis na may madalas na pagbabago ng laki.
- Welding cable at rubber insulated cable producer, kung saan ang mga flexible jacket compound ay mas madaling kapitan ng deformation sa ilalim ng hindi pantay na pag-igting.
- Paggawa ng renewable energy cable, partikular ang solar cable at offshore wind array cable, kung saan nangingibabaw ang malalaking heavy duty spool.
- Mga supplier ng mining at marine cable, kung saan ang mga reel ay madalas na ipinapadala sa ibang bansa at nagbabayad ng pagiging maaasahan sa destinasyong site ay mahalaga gaya ng paikot-ikot na kalidad sa pabrika.
- Ang mga producer ng rail at transit signal cable, kung saan ang pare-parehong haba ng spool at malinis na bayad ay direktang nakakaapekto sa mga iskedyul ng pag-install sa kahabaan ng isang rail corridor.
Paano Naiiba ang Mga Kagustuhan sa Laki ng Spool Ayon sa Industriya
Ang mga gumagawa ng wire ng gusali ay may posibilidad na mag-standardize sa isang makitid na hanay ng mga laki ng retail reel dahil ang kanilang mga customer ay mga electrician at distributor na umaasa sa pamilyar na packaging, habang ang mga producer ng offshore wind at submarine cable ay nagtatrabaho sa mga custom na dimensyon ng spool na binuo sa paligid ng isang partikular na plano sa pag-install ng sasakyang-dagat o turbine. Mahalaga ang pagkakaibang ito kapag tinutukoy ang cable spooling machine, dahil ang planta na nagsisilbi sa maraming industriya ay kadalasang nangangailangan ng mas malawak na adjustable diameter range kaysa sa planta na nagsisilbi lamang sa isang market segment.
Mga Kinakailangan sa Pag-install At Pasilidad
Bago dumating ang isang cable spooling machine, kailangang kumpirmahin ng mga halaman na masusuportahan ito ng receiving floor, kapwa sa istruktura at sa mga tuntunin ng mga koneksyon sa utility. Ang mga heavy duty machine na na-rate para sa mga spool na higit sa 5000 kg ay kadalasang nangangailangan ng reinforced concrete pad sa halip na isang standard warehouse floor slab, at ang pagguhit ng pundasyon ay dapat magmula sa supplier ng kagamitan sa halip na tantiyahin sa site.
- Ang power supply, karamihan sa mga mid at heavy duty na makina ay tumatakbo sa tatlong phase na supply, kumpirmahin ang boltahe at dalas na tumutugma sa mga lokal na pamantayan ng grid bago mag-order.
- Naka-compress na supply ng hangin, kailangan sa mga makina na gumagamit ng pneumatic clamping o braking assist, karaniwang nangangailangan ng malinis na tuyong linya ng hangin sa isang tinukoy na hanay ng presyon.
- Ang overhead clearance, vertical spooling machine at malalaking horizontal unit ay nangangailangan ng sapat na headroom para sa crane loading ng pinakamalaking spool na tatakbo sa linya.
- Ang lapad ng pasilyo, sapat na espasyo para sa pag-access ng forklift o crane sa magkabilang panig ng makina ay nagpapabilis ng pagbabago at binabawasan ang posibilidad ng pagkasira ng banggaan habang naglo-load.
- Ang mga kondisyon sa paligid, maalikabok o mataas na humidity na kapaligiran ay maaaring mangailangan ng mga selyadong control cabinet at karagdagang paglamig para sa drive electronics.
Karaniwang kasama sa commissioning ang isang mechanical alignment check, isang electrical safety inspection, isang tension calibration run laban sa isang certified reference weight, at isang trial spool build na sinusukat at siniyasat bago ibigay ang linya para sa paggamit ng produksyon. Ang paglaktaw sa alinman sa mga hakbang na ito upang makatipid ng oras sa araw ng pag-install ay isa sa mga mas karaniwang dahilan kung bakit hindi gumaganap ang bagong naka-install na cable spooling machine sa na-rate na detalye nito sa mga unang linggo ng operasyon.
Mga Pagsasaalang-alang sa Kaligtasan At Pagsasanay sa Operator
Pinagsasama ng cable spooling machine ang umiikot na masa, nakaimbak na tension energy, at mga pinch point sa traverse guide, na magkakasamang ginagawang mahalaga ang pagsasanay ng operator gaya ng mismong detalye ng makina. Karamihan sa mga insidente sa lugar ng trabaho na natunton sa spooling equipment ay nangyayari sa panahon ng spool loading at unloading sa halip na sa steady state running, dahil iyon ay kapag ang mga kamay ay pinakamalapit sa mga gumagalaw na bahagi at ang pinakamabigat na load ay minamanipula.
| Pagkontrol sa Kaligtasan | Natugunan ang Hazard |
|---|---|
| Interlocked traverse guard | Pinipigilan ang pag-access ng kamay sa gumagalaw na karwahe sa panahon ng operasyon |
| Pang-emerhensiyang stop rope o button | Nagbibigay sa mga operator ng agarang paraan upang ihinto ang makina sa haba nito |
| Brake fail ligtas na lohika | Pinipigilan ang isang hindi nakokontrol na spool unwind kung mawawalan ng kuryente sa kalagitnaan ng cycle |
| Spool arbor locking pin | Pinipigilan ang spool na lumipat sa spindle habang naglo-load |
| Banayad na kurtina sa loading zone | Ihihinto ang pag-ikot ng spindle kung ang isang tao ay pumasok sa loading area nang hindi inaasahan |
Ang pagsasanay ay dapat sumaklaw ng higit sa mga lokasyon ng button sa control panel. Nakikinabang ang mga operator sa pag-unawa kung bakit umiiral ang taper tension, kung ano talaga ang ibig sabihin ng tension fault alarm, at kung paano makilala ang mga maagang senyales ng pagsuot ng bearing o pag-traverse ng misalignment bago sila maging mga isyu sa kaligtasan. Ang mga planta na nagpapares ng mga bagong kagamitan sa isang structured operator na programa sa pagsasanay ay patuloy na nag-uulat ng mas kaunting mga near miss na insidente sa unang taon kumpara sa mga halaman na umaasa lamang sa impormal sa pag-aaral ng trabaho.
Mga Kasanayan sa Pagpapanatili na Nagpapahaba ng Buhay ng Cable Spooling Machine
Ang isang cable spooling machine na sineserbisyuhan sa isang nakapirming iskedyul ay regular na tumatakbo nang higit sa isang dekada sa tuluy-tuloy na pang-industriya na paggamit, habang ang isang napapabayaang unit ay nagpapakita ng tension drift at traverse chatter sa loob ng unang dalawa o tatlong taon. Ang kalendaryo ng pagpapanatili sa ibaba ay nagpapakita ng karaniwang kasanayan na iniulat ng mga koponan sa pagpapanatili ng halaman.
| Gawain | Pagitan | Bakit Ito Mahalaga |
|---|---|---|
| Traverse rail lubrication | Linggu-linggo | Pinipigilan ang tuyong alitan na nagdudulot ng hindi pantay na espasyo ng pambalot |
| Inspeksyon ng preno o clutch | Buwan-buwan | Ang mga sira na lining ay nagdudulot ng mabagal na pag-anod ng tensyon na mahirap mapansin araw-araw |
| Pagsusuri ng pagkakalibrate ng load cell | quarterly | Pinapanatiling tumpak ang pagbabasa ng tensyon laban sa isang kilalang timbang ng sanggunian |
| Serbisyo ng spindle bearing | Taun-taon | Ang pagkasira ng tindig ay ang pangunahing sanhi ng hindi planadong downtime sa mga mas lumang makina |
| Kontrolin ang inspeksyon ng cabinet | quarterly | Ang pagtatayo ng alikabok at maluwag na mga terminal ay isang karaniwang sanhi ng mga pasulput-sulpot na mga pagkakamali |
| Traverse ball screw backlash check | Taun-taon | Ang labis na backlash ay unang lumalabas bilang hindi pare-parehong espasyo ng pambalot sa mga gilid ng spool |
Ang pagpapanatiling isang simpleng log ng pagpapanatili laban sa bawat makina, kahit na ang isang pangunahing spreadsheet na nagtala ng petsa, gawain, at technician, ay ginagawang mas madaling makita ang isang umuunlad na pattern tulad ng isang preno na nangangailangan ng pagsasaayos nang mas madalas kaysa sa kailangan ng agwat, na kadalasang nagpapahiwatig ng isang bahagi na malapit nang matapos ang buhay kaysa sa isang beses na pagkakamali.
Mga Karaniwang Problema At Praktikal na Pag-aayos
Karamihan sa mga reklamong natunton pabalik sa isang cable spooling machine ay nahuhulog sa isang maikling listahan ng mga umuulit na isyu, at ang pag-aayos ay kadalasang mas simple kaysa sa inaasahan ng mga operator.
Hindi pantay na balot o telescoping spool: Halos palaging isang isyu sa traverse timing sa halip na isang problema sa tensyon, suriin muna ang electronic gear ratio sa pagitan ng spindle encoder at traverse motor bago ayusin ang mga setting ng preno.
Wire crush sa mga panloob na pambalot: Tumutukoy sa pagpapatakbo ng pare-parehong tension mode sa isang trabaho na nangangailangan ng taper tension, ang pag-aayos ay isang pagbabago sa mga setting sa halip na isang mekanikal na pag-aayos sa karamihan ng mga servo controlled machine.
Biglang tumaas ang tensyon sa mga pagbabago sa bilis: Kadalasan ay isang isyu sa pag-tune ng PID sa tension control loop, karamihan sa mga control panel ay nagbibigay-daan sa pagsasaayos ng proporsyonal at integral na pakinabang nang walang pagbisita sa technician.
Pagkasira ng spool flange habang naglalabas: Isang isyu sa paghawak ng materyal sa halip na isang pagkakamali ng makina, kumpirmahin na ang mga forklift fork o crane sling ay tumutugma sa spool arbor spacing bago sisihin ang kagamitan.
Mga paulit-ulit na alarma sa pag-igting ng istorbo: Kadalasang natunton sa isang load cell na nawala sa pagkakalibrate sa halip na isang aktwal na problema sa pag-igting, ang isang mabilis na pagsusuri sa pagkakalibrate laban sa isang reference na timbang ay lumulutas sa karamihan ng mga kaso.
Nadulas ang wire sa traverse guide roller: Karaniwan ang isang pagod o glazed roller surface, na pinapalitan ang roller sleeve ay nagpapanumbalik ng mahigpit na pagkakahawak nang hindi na kailangang palitan ang buong traverse assembly.
Ang makina ay tumatakbo nang mainit pagkatapos ng pinalawig na operasyon: Suriin na ang mga cooling fan sa drive cabinet ay walang nakaharang at ang temperatura ng kapaligiran sa paligid ng makina ay hindi gumapang sa itaas ng na-rate na operating range sa mga buwan ng tag-init.
Mga Pagsasaalang-alang sa Gastos At Return On Investment
Ang presyo ng pagbili ay isang bahagi lamang ng kabuuang halaga ng larawan para sa isang cable spooling machine. Ang mga mamimili na naghahambing ng mga quote sa presyo ng sticker lamang ay madalas na minamaliit ang agwat sa gastos sa pagpapatakbo sa pagitan ng isang pangunahing makinang makina at isang ganap na awtomatikong kontroladong servo unit.
- Ang pagbawas ng scrap, ang mas mahigpit na kontrol sa tensyon ay kadalasang nakakabawas sa mga insidente ng durog o teleskopyo na spool kumpara sa mga mas lumang mechanical brake system, at mabilis na nadaragdagan ang gastos ng scrap sa high value na conductor.
- Ang pagtitipid sa paggawa, awtomatikong pagputol ng haba at pagpapalit ng spool ay nagbabawas sa oras ng operator na kailangan sa bawat spool, na pinakamahalaga sa mga operasyon ng multi shift na patuloy na tumatakbo.
- Pagkonsumo ng enerhiya, ang mga servo drive ay karaniwang gumagamit ng mas kaunting enerhiya sa bawat meter na ginawa kaysa sa mga mas lumang mekanikal na sistema ng preno na nagpapawala ng labis na pag-igting bilang init.
- Ang pagkakaroon ng mga ekstrang bahagi, ang mga makinang ginawa sa paligid ng mga karaniwang pang-industriya na bahagi ay may posibilidad na magkaroon ng mas mababang pangmatagalang gastos sa pagkukumpuni kaysa sa mga makinang may pagmamay-ari na mga piyesa na galing lamang sa orihinal na tagabuo.
- Ang gastos sa downtime, ang isang makina na may malalayong diagnostic o malinaw na mga pagpapakita ng fault code ay babalik sa produksyon nang mas mabilis kaysa sa isa na nangangailangan ng pagbisita ng technician para sa bawat pagkakamali.
Kapag nagtatayo ng return on investment estimate, karaniwang ikinukumpara ng mga planta ang pagkakaiba ng presyo sa pagitan ng dalawang opsyon sa kagamitan laban sa inaasahang taunang matitipid mula sa pinababang scrap at nabawasang oras ng paggawa, pagkatapos ay hatiin ang pagkakaiba ng presyo sa taunang savings figure na iyon upang matantya ang isang payback period sa mga taon. Karamihan sa mga planta ay nagtatakda ng panloob na threshold, kadalasan mga dalawa hanggang tatlong taon, sa ibaba kung saan ang mas mataas na opsyon sa pag-automate ay itinuturing na makatwiran anuman ang mas malaking upfront na gastos.
Mga Pagpipilian sa Pag-customize Kapag Nag-order
Sakop ng mga karaniwang modelo ng catalog ang malaking bahagi ng demand, ngunit maraming mamimili ang humihiling ng mga pagbabago upang magkasya sa isang umiiral na linya ng produksyon o isang partikular na hanay ng produkto. Kasama sa mga karaniwang kahilingan sa pag-customize ang adjustable spool diameter range na lampas sa karaniwang limitasyon ng catalog, dual tension zone para sa co-extruded o multi-layer cable, integrated printing o marking heads para sa spool identification, custom control software para tumugma sa kasalukuyang protocol ng network ng halaman, at hindi karaniwang mga configuration ng boltahe o frequency para sa mga order sa pag-export.
Kapag humihiling ng pag-customize, nakakatulong na bigyan ang supplier ng mga aktwal na sample ng produkto o mga detalyadong drawing sa halip na mga numero lamang ng diameter at timbang, dahil parehong nakakaapekto ang jacket compound stiffness at surface finish kung paano dapat ibagay ang mga setting ng tensyon kahit na magkapareho ang nominal na diameter ng dalawang produkto.
Pagsusuri sa Mga Supplier: Isang Praktikal na Checklist
Ang dalawang supplier na sumipi sa parehong nominal na detalye ay maaaring maghatid ng ibang-iba na tunay na pagganap sa mundo, kaya ang proseso ng pagsusuri ay dapat na higit pa sa paghahambing ng mga spec sheet nang magkatabi.
- Humingi ng mga sanggunian mula sa mga halaman na nagpapatakbo ng katulad na hanay ng produkto at katulad na dami ng produksyon, at aktwal na makipag-ugnayan sa kanila sa halip na umasa sa sariling case study ng supplier.
- Humiling ng sample na spool run sa sarili mong materyal bago ang huling pagbili kung posible, dahil ang aktwal na kalidad ng wrapper sa iyong partikular na produkto ay ang pinakamahusay na predictor ng performance sa hinaharap.
- Kumpirmahin kung ano ang kasama sa pag-install at pag-commissioning, ang ilang mga quote ay kasama sa pag-setup ng site at pagkakalibrate habang ang iba ay nagpepresyo nito bilang isang hiwalay na line item.
- Linawin ang mga tuntunin ng warranty sa tension control electronics nang hiwalay sa mekanikal na frame, dahil ang dalawang kategoryang ito ay kadalasang may iba't ibang panahon ng saklaw.
- Magtanong tungkol sa karaniwang lead time para sa mga ekstrang bahagi, lalo na para sa load cell, brake unit, at mga bahagi ng control panel na malamang na nangangailangan ng kapalit sa buhay ng makina.
- I-verify kung ang supplier ay gumagawa din ng isang awtomatikong cable taping machine, dahil ang isang supplier na nag-aalok ng parehong mga linya ng produkto ay maaaring mag-commission ng isang naka-synchronize na linya nang mas maaasahan kaysa sa pagsasama-sama ng mga kagamitan mula sa dalawang hindi nauugnay na tagabuo.
Mga Umuusbong na Uso Sa Cable Spooling Technology
Ang mga control system sa mas bagong cable spooling machine ay lalong nagsasama ng data logging bilang isang standard na feature sa halip na isang mamahaling opsyon, pagtatala ng tensyon, bilis, at haba laban sa timestamp para sa bawat spool na ginawa. Ang data na ito ay pumapasok sa mga sistema ng kalidad ng planta at nagbibigay ng maagang babala sa mga maintenance team kapag ang pagkakaiba-iba ng tensyon sa isang partikular na makina ay nagsimulang mag-trending sa labas ng normal nitong hanay ng kasaysayan, na kadalasang nakakakuha ng umuusbong na isyu sa bearing o preno bago ito magdulot ng paghinto ng produksyon.
Ang kahusayan sa enerhiya ay naging isang mas malakas na salik sa pagbili, na may mas maraming mamimili na humihiling sa mga supplier ng mga sinusukat na numero ng draw ng kuryente sa ilalim ng karaniwang pagkarga sa halip na lamang sa nameplate na rating ng motor, dahil ang aktwal na halaga ng enerhiya sa tagal ng trabaho ng makina ay maaaring maging makabuluhang bahagi ng kabuuang halaga ng pagmamay-ari sa patuloy na pagpapatakbo ng mga linya.
Nagiging mas karaniwan na rin ang malayuang pagsubaybay at diagnostic, na nagbibigay-daan sa service team ng isang supplier na suriin ang mga fault log at, sa ilang mga kaso, isaayos ang ilang partikular na parameter ng kontrol nang malayuan bago magpadala ng technician, na nagpapaikli sa oras sa pagitan ng isang pagkakamali na naganap at pagpapatuloy ng produksyon.
Mga Madalas Itanong
Anong laki ng cable spooling machine ang kailangan ko para sa paggawa ng wire production
Itugma ang makina sa iyong pinakamalaking nakaplanong spool diameter at margin para sa paglaki ng produkto sa hinaharap, karamihan sa mga wire line ng gusali ay nagpapatakbo ng mga medium duty na machine na na-rate para sa mga spool sa pagitan ng 1000 mm at 1800 mm dahil ang mga retail reel ay bihirang lumampas sa hanay na iyon.
Maaari bang hawakan ng isang makina ang parehong pagbabayad at pagkuha ng mga tungkulin
Oo, umiiral ang mga combo unit para sa mas mababang mga linya ng volume, kahit na ang mga dedikadong pay off at take up machine ay mas karaniwan sa tuluy-tuloy na mga linya ng produksyon dahil ang bawat panig ay maaaring i-optimize nang hiwalay para sa sarili nitong profile ng tensyon.
Paano nakakaapekto ang awtomatikong cable taping machine sa mga setting ng spooling tension
Ang pagdaragdag ng tape layer ay nagpapataas ng panlabas na diameter at bahagyang binabago ang epektibong radius kung saan gumagana ang tension control, kaya karamihan sa mga operator ay lumipat sa taper tension mode o ayusin ang taper ratio kapag naidagdag na ang taping stage sa upstream.
Ano ang nagiging sanhi ng pagluwag ng spool pagkatapos nitong umalis sa makina
Karaniwang hindi sapat ang tensyon sa panahon ng winding o isang jacket compound na nakakarelax pagkatapos ng winding, ang dalawa ay tinutugunan sa pamamagitan ng bahagyang pagtaas ng base tension at pag-verify sa inirerekomendang winding tension ng material supplier para sa partikular na compound na iyon.
Sulit ba ang servo tension control sa dagdag na gastos sa isang magnetic powder brake
Para sa mataas na halaga ng konduktor tulad ng tanso o para sa fiber optic cable, oo, dahil ang gastos ng scrap mula sa isang durog na spool ay kadalasang lumalampas sa pagkakaiba ng presyo sa pagitan ng dalawang tension system sa loob ng unang ilang buwan ng paggamit.
Gaano katagal ang isang karaniwang cable spooling machine ay tumatagal sa patuloy na paggamit
Ang isang mahusay na pinapanatili na makina ay karaniwang tumatakbo nang higit sa sampung taon sa tuluy-tuloy na serbisyong pang-industriya, na ang pangunahing drive at frame ay karaniwang lumalampas sa ilang henerasyon ng mga control electronics na naa-upgrade sa daan.
Kailangan ko ba ng ibang makina para sa fiber optic cable kumpara sa copper cable
Hindi kinakailangang ibang makina, ngunit ang fiber optic cable sa pangkalahatan ay nangangailangan ng mas mahigpit na traverse precision at mas mababang maximum na mga setting ng tension kaysa sa tansong cable, kaya ang control system ay nangangailangan ng mas malawak na adjustable range kaysa sa isang ganap na hiwalay na makina.
Ano ang pagkakaiba sa pagitan ng setting ng taper tension at ng pare-parehong setting ng tensyon
Ang pare-parehong pag-igting ang humahawak sa parehong hatak sa buong spool build, habang ang taper tension ay unti-unting binabawasan ang pull habang lumalaki ang diameter ng spool, na pinoprotektahan ang mga panloob na balot mula sa pagkadurog sa ilalim ng bigat ng mga panlabas na layer.
Maaari bang i-retrofit ang isang mas lumang mechanical cable spooling machine ng servo tension control
Sa maraming pagkakataon oo, ang pag-retrofit ng isang servo tension control kit sa isang umiiral na frame ay karaniwang kasanayan at maaaring pahabain ang kapaki-pakinabang na buhay ng isang makina na mas lumang makina na tunog nang walang gastos sa isang buong pagpapalit.
Gaano kadalas dapat suriin ang pagkakalibrate ng tensyon
Ang quarterly calibration checks laban sa isang certified reference weight ay karaniwang kasanayan, kahit na ang mga planta na nagpapatakbo ng mataas na halaga ng conductor o tight tolerance fiber optic cable minsan ay sinusuri buwan-buwan dahil sa mas mataas na halaga ng pagkabigo sa kalidad na nauugnay sa tensyon.
