Ano ang isang Shielded Wire?

Ano ang Shielded Wire: Ang Direktang Sagot

Ang shielded wire ay isang electrical conductor — o grupo ng mga conductor — na nakabalot sa isa o higit pang mga layer ng conductive material na idinisenyo upang harangan ang electromagnetic interference (EMI) at radio frequency interference (RFI). Ang kalasag ay gumaganap bilang isang hawla ng Faraday sa paligid ng mga konduktor na nagdadala ng signal sa loob, na nagre-redirect ng hindi kanais-nais na ingay sa kuryente sa lupa sa halip na pahintulutan itong i-distort ang ipinadalang signal. Sa mga praktikal na termino, nangangahulugan ito na ang data, audio, video, o signal ng kuryente na naglalakbay sa wire ay dumarating sa patutunguhan nito nang mas malinis at mas tumpak kaysa sa isang alternatibong walang kalasag.

Ang mga shielded wire ay ang baseline na kinakailangan para sa anumang kapaligiran kung saan hindi makompromiso ang integridad ng signal — ang mga pang-industriyang automation na sahig, kagamitang medikal, aerospace cabinet, broadcast studio, at high-speed data center ay umaasa sa mga ito araw-araw. Nang walang shielding, ang mga sensitibong conductor ay sumisipsip ng radiated energy mula sa mga kalapit na motor, switching power supply, fluorescent lighting, at kahit iba pang mga cable na tumatakbo nang magkatulad, na nagpapababa sa performance at nagpapakilala ng mga error rate na pinagsama-sama.

Ang shielding coverage ay ipinahayag bilang isang porsyento. Ang isang foil shield ay karaniwang nakakakuha ng 100% coverage, habang ang isang braided shield ay mula 85% hanggang 98% depende sa braid angle at strand density. Para sa karamihan ng mga pang-industriyang signal cable, tina-target ng mga inhinyero ang hindi bababa sa 90% na saklaw upang matugunan ang mga kinakailangan ng IEC 61000 at MIL-DTL-17 nang hindi kinakailangang tumataas ang diameter o gastos ng cable.

Paano Binubuo ang Shielding Layer

Ang kalasag mismo ay hindi isang solong standardized na layer. Pinipili ng mga tagagawa ang shielding architecture batay sa frequency range ng inaasahang interference, ang mga kinakailangan sa flexibility ng cable, at ang installation environment. Ang pag-unawa sa bawat uri ng konstruksiyon ay nakakatulong kapag tinutukoy ang cable para sa isang bagong proyekto o sinusuri ang isang kasalukuyang pag-install.

Foil Shields

Ang isang foil shield ay binubuo ng isang manipis na layer ng aluminyo o tanso na nakagapos sa isang polyester film carrier. Ang foil ay bumabalot sa bundle ng conductor na may tinukoy na overlap - karaniwang 10% hanggang 25% - upang mapanatili ang electrical continuity. Ang mga foil shield ay naghahatid ng 100% na saklaw sa ibabaw, na ginagawang lubos na epektibo ang mga ito laban sa high-frequency na EMI na higit sa 100 kHz. Ang mga ito ay magaan, magdagdag ng minimal na diameter, at cost-effective para sa multicore instrumentation at data cable. Ang tradeoff ay ang mga foil shield ay medyo marupok at hindi angkop para sa mga cable na patuloy na nakabaluktot sa serbisyo.

Mga Braided Shields

Nabubuo ang isang braided shield sa pamamagitan ng interlacing fine strands ng tinned copper, bare copper, o silver-plated copper wire sa isang woven pattern sa paligid ng insulated conductor(s). Ang saklaw ng braid ay depende sa bilang ng mga carrier, picks per inch, at wire strand diameter. Ang isang braid na na-optimize para sa low-frequency attenuation — sabihin, mas mababa sa 10 MHz — ay maaaring gumamit ng 36-carrier, 16-strand na configuration sa 95% coverage. Ang mga braided shield ay nagbibigay ng mahusay na mekanikal na lakas, nagpapanatili ng coverage kahit na ang cable ay paulit-ulit na nakabaluktot, at nag-aalok ng mababang transfer impedance, na siyang pangunahing sukatan para sa pagprotekta sa pagiging epektibo sa mas mababang mga frequency.

Spiral at Served Shields

Ang isang spiral (o serve) na kalasag ay bumabalot ng mga hibla sa paligid ng cable core sa halip na i-interlacing ang mga ito. Binibigyan ng construction na ito ang cable ng maximum flexibility at ang pinakamababang bending radius ng anumang shielded na disenyo, kaya naman nangingibabaw ang mga spiral-shielded cable sa microphone leads, headset cables, at medical patient-monitoring leads na patuloy na gumagalaw habang ginagamit. Ang saklaw ay bahagyang mas mababa kaysa sa isang tirintas sa parehong bilang ng konduktor, at tumataas ang resistensya ng contact sa mas matataas na mga flex cycle, kaya ang mga spiral shield ay hindi karaniwang tinutukoy para sa RF o high-frequency na mga aplikasyon ng data.

Mga Panagsang Kumbinasyon

Para sa mga kapaligirang may interference sa isang malawak na frequency spectrum, pinagsama-samang pinagsasangga ng kumbinasyon ang foil at tirintas. Tinatatak ng foil ang bawat puwang para sa proteksyon ng mataas na dalas habang ang tirintas ay nagbibigay ng mekanikal na katatagan at pinapabuti ang pagiging epektibo ng kalasag sa mababang dalas. Ang arkitektura na ito ay karaniwan sa mga network cable ng Cat 7 at Cat 8 pati na rin sa mga high-end na coaxial cable na ginagamit sa broadcast at RF transmission application. Maaaring makamit ng mga kumbinasyong kalasag ang mga halaga ng impedance ng paglipat sa ibaba 5 milliohms bawat metro , na direktang nagsasalin sa masusukat na pagpapabuti ng kalidad ng signal sa mga hinihingi na pag-install.

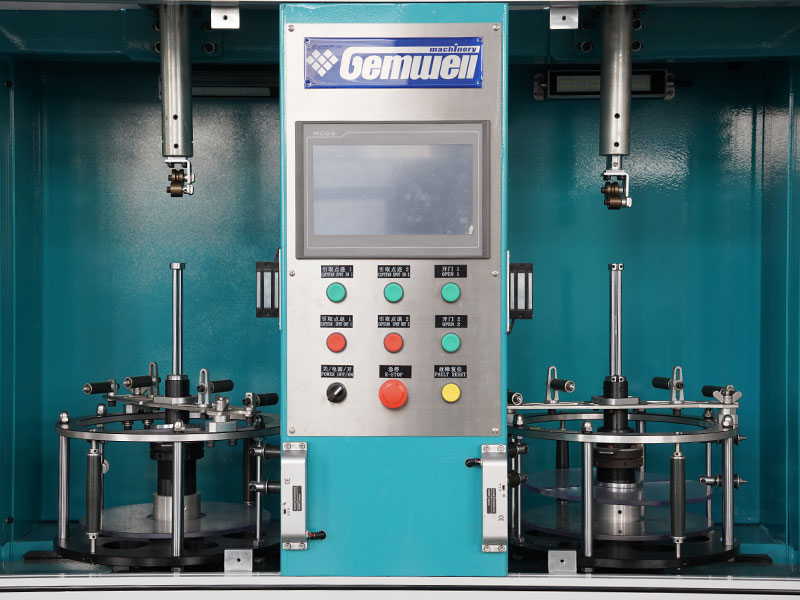

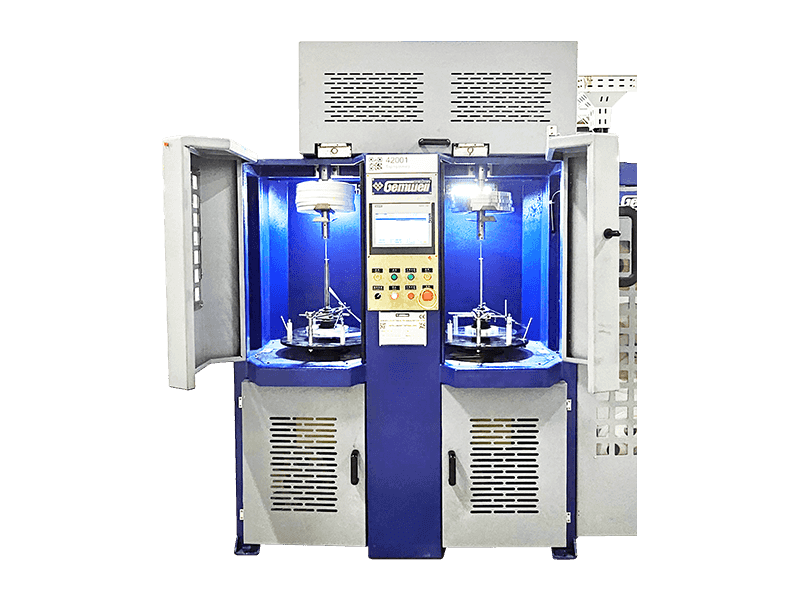

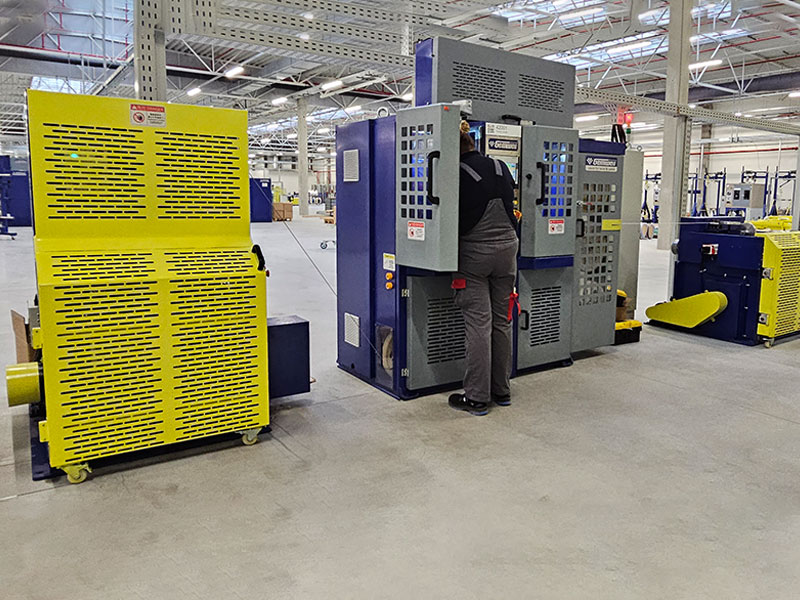

Ang Papel ng Wire at Cable Taping sa Shielded Cable Assembly

Bago ilapat ang conductive shield layer, isang kritikal na intermediate na hakbang ang magaganap: wire at cable taping. Ang prosesong ito ay bumabalot ng espesyal na tape sa paligid ng bundle ng conductor o mga indibidwal na insulated conductor upang magsilbi sa ilang mga layunin sa istruktura at functional na direktang nakakaapekto sa kung gaano kahusay gumaganap ang natapos na shielded cable.

Ang wire at cable taping ay nagsisilbing separator sa pagitan ng panloob na pagkakabukod at ng panlabas na kalasag. Kung wala ang paghihiwalay na ito, ang foil o tirintas ay direktang pinindot laban sa mga insulated conductor, na lumilikha ng mekanikal na abrasion sa panahon ng pagbaluktot at nagpapakilala ng capacitive coupling sa pagitan ng shield at ng signal conductors. Ang isang pare-pareho, makinis na layer ng tape ay pumipigil sa parehong mga problema. Pinapanatili din ng tape ang kabilogan ng core ng cable upang pantay-pantay ang pagkakalapat ng shield sa buong circumference - humahantong ang hindi regular na core surface sa hindi pantay na overlap ng foil at hindi pare-parehong saklaw ng braid, na parehong nagpapababa sa pagiging epektibo ng shielding.

Sa mga multicore shielded cable, ang indibidwal na pares o group shielding ay ganap na umaasa sa wire at cable taping para sa mekanikal na integridad. Ang bawat twisted pair sa isang screened twisted pair (STP) o foil twisted pair (FTP) na disenyo ay tumatanggap ng sarili nitong foil tape wrap bago ilapat ang pangkalahatang kalasag. Pinipigilan nito ang crosstalk sa pagitan ng mga pares habang pinapayagan pa rin ang panlabas na tirintas na gumana bilang isang karaniwang mode na layer ng pagtanggi ng ingay para sa buong cable. Kung wala ang inner taping step, ang geometry ng bawat pares ay lilipat sa panahon ng proseso ng paglalagay ng kable, sinisira ang pagkakapare-pareho ng impedance na tumutukoy sa kakayahan ng data-rate ng cable.

Mga Uri ng Tape na Ginagamit sa Paggawa ng Cable

Hindi lahat ng materyal ng tape ay maaaring palitan. Pinipili ng mga tagagawa ng cable ang uri ng tape batay sa temperatura ng pagpapatakbo, mga kinakailangan sa dielectric, mga hinihingi ng flexibility, at kung ang tape mismo ay kailangang mag-ambag sa shielding.

Ang porsyento ng overlap sa panahon ng wire at cable taping ay isa ring kinokontrol na variable. Ang 50% na overlap ay pamantayan para sa mga polyester film tape na ginagamit bilang mga binding layer. Para sa mga aluminum-polyester foil tape na gumaganap ng isang shielding function, ang mas mahigpit na overlap na 25% ay karaniwan dahil ang foil mismo ay nagbibigay ng 100% coverage — kailangan lang ng overlap na matiyak na walang bubukas na puwang kapag ang cable ay nabaluktot. Tinutukoy ng mga manufacturer ang mga overlap tolerance sa kanilang mga dokumento sa pagkontrol sa proseso, at ang mga deviation na lumalagpas sa ±5% ay na-flag para sa muling paggawa sa mga kapaligiran ng produksyon na kontrolado ng kalidad.

Shielded vs. Unshielded Wire: Kapag Talagang Mahalaga ang Pagkakaiba

Ang agwat ng pagganap sa pagitan ng shielded at unshielded wire ay hindi teoretikal — ito ay nagpapakita sa mga masusukat na paraan depende sa aplikasyon. Ang pag-unawa kung kailan mahalaga ang shielding kumpara sa kapag ito ay hindi kailangan ay nakakatulong na maiwasan ang sobrang pagtukoy sa cable (na nagdaragdag ng gastos at pagiging kumplikado ng pag-install) o hindi pagtukoy dito (na nagiging sanhi ng mga tunay na problema sa pagpapatakbo).

Unshielded twisted pair (UTP) cable — ang pamantayan para sa karamihan ng mga pag-install ng Ethernet sa opisina — perpektong gumagana sa mga kapaligiran kung saan kakaunti ang mga pinagmumulan ng EMI at ang mga cable run ay pinapanatili sa ibaba ng humigit-kumulang 90 metro. Ang twist sa pares ay nagbibigay ng katamtamang antas ng common-mode noise rejection, na sapat para sa 10/100/1000Base-T Ethernet sa isang tipikal na komersyal na gusali. Sa sandaling ang mga cable run na iyon ay pumasok sa isang industriyal na kapaligiran na may mga variable frequency drive, malalaking motor, o siksik na conduit na tumatakbo na nagdadala ng mga power at signal cable nang magkasama, ang pagganap ng UTP ay nasusukat. Tumataas ang mga rate ng bit error, bumababa ang bilis ng link sa mas mababang mga rate ng autonegotiated, at tumataas ang mga packet retransmission.

Ang shielded twisted pair (STP, FTP, o S/FTP depende sa arkitektura) ay nireresolba ang mga problemang ito sa pamamagitan ng paglalagay ng signal sa loob ng shield at pagtanggi sa panlabas na pinagsamang ingay bago ito umabot sa mga conductor. Ang parehong 90-meter run na nakikipagpunyagi sa UTP sa isang pang-industriyang setting ay gumagana nang maaasahan sa bilis ng Gigabit kapag ginamit nang maayos ang shielded cable — basta't ang kalasag ay wastong tinapos sa earth ground sa magkabilang dulo.

Mga Kapaligiran na Nangangailangan ng Shielded Wire

• Mga linya ng pagmamanupaktura at pagpupulong na may mga servo drive at variable frequency drive (VFD) na tumatakbo sa itaas ng 1 kHz switching frequency
• Ang mga kagamitan sa medikal na imaging kung saan kahit na ang mababang-amplitude na ingay sa sensor ay humahantong sa distort ng diagnostic data
• Ang pagsasahimpapawid at paggawa ng audio kung saan ang 60 Hz hum mula sa imprastraktura ng kuryente ay nagpapababa sa kalidad ng signal
• Gumagana ang instrumentasyon sa mga kemikal na planta kung saan pinaghahalo ng mga cable tray ang thermocouple signal wiring na may 480V power feeds
• Automotive electronics sa mga high-voltage EV platform kung saan kinakailangan ang mga shielded HV cable para maiwasan ang interference sa CAN bus at LIN bus communications
• Mga data center na nagpapatakbo ng 25G at 100G na koneksyong tanso kung saan umaasa ang mga passive na DAC cable sa epektibong panangga upang matugunan ang mga target na BER na mas mababa sa 10^-12

Kung Saan Nananatiling Tamang Pagpipilian ang Unshielded Wire

• Karaniwang opisina at residential Ethernet na mas mababa sa 1 Gbps sa malinis na elektrikal na kapaligiran
• Panloob na mga kable sa loob ng mahusay na disenyong may kalasag na mga enclosure kung saan ang enclosure mismo ay nagbibigay ng proteksyon ng EMC
• Hindi kritikal na pamamahagi ng kuryente ng DC sa mababang agos kung saan tinatanggap ang isinasagawang ingay
• Ang maikling signal ay tumatakbo sa ilalim ng 1 metro sa mga kaaya-ayang kapaligiran kung saan ang haba ng pagkakabit ay hindi sapat upang makakuha ng makabuluhang interference

Grounding Shielded Wire nang Tama

Ang isang shielded wire na hindi maayos na pinagbabatayan ay nagbibigay ng kaunti o walang proteksyon. Ang kalasag ay dapat na may mababang impedance na landas patungo sa lupa para sa nakolektang interference energy na maubos. Ang maling saligan ay isa sa mga pinakakaraniwang sanhi ng mga pagkabigo ng EMC sa mga system na gumagamit ng shielded cable, at ang pag-unawa sa tamang diskarte ay pumipigil sa mga mamahaling cycle ng pag-troubleshoot pagkatapos ng pag-install.

Para sa karamihan ng mga application ng signal cable, ang kalasag ay dapat na naka-ground sa isang dulo lamang - kadalasan ang pinagmulang dulo. Pinipigilan ng single-point grounding approach na ito ang mga shield current na dumaloy sa kahabaan ng cable, na mag-uudyok ng boltahe sa shield at matatalo ang layunin nito. Kapag naka-ground ang shield sa magkabilang dulo ng mahabang cable run, anumang pagkakaiba sa ground potential sa pagitan ng dalawang endpoint — isang pangkaraniwang pangyayari sa mga pasilidad na pang-industriya kung saan ang mga ground bus sa iba't ibang panel ay maaaring mag-iba ng 1–5 V — ay nagda-drive ng current sa pamamagitan ng shield na direktang nag-uudyok ng ingay papunta sa mga signal conductor.

Ang pagbubukod ay ang mga high-frequency na application sa itaas ng humigit-kumulang 1 MHz. Sa mga frequency na ito, ang single-point ground ay lumilikha ng quarter-wave resonance sa kahabaan ng shield na maaari talagang magpalala ng high-frequency noise pickup. Ang mga RF at high-speed data cable shield ay naka-ground sa magkabilang dulo at sa maraming intermediate na mga punto upang matiyak na ang shield ay mananatili sa isang pare-parehong potensyal sa haba nito. Ang coaxial cable para sa paggamit ng RF ay laging may dalang double-grounded shield para sa kadahilanang ito.

Mga Karaniwang Pagkakamali sa Grounding na Dapat Iwasan

• Ang pag-iwan sa kalasag na hindi nakakonekta (lumulutang) sa isa o magkabilang dulo — ginagawa nitong antenna ang kalasag sa halip na isang hadlang
• Pagbabad sa isang mahabang pigtail lead — kahit na ang 50 mm pigtail wire ay nagpapakilala ng masusukat na inductance na naglilimita sa pagiging epektibo ng shield sa itaas ng ilang daang kHz
• Ang paggamit ng isang nakalaang shield ground na hindi nakadikit pabalik sa pangunahing system ground — ang mga nakahiwalay na ground sa iba't ibang potensyal ay nagdudulot ng parehong problema bilang walang ground.
• Walang tigil na shield na koneksyon sa pamamagitan ng mga connector — bawat connector sa kahabaan ng shielded cable run ay dapat magbigay ng 360-degree shield termination, hindi isang maliit na pigtail contact
• Paghahalo ng single-point at multipoint grounding sa iisang cable run nang walang malinaw na katwiran sa disenyo — nagdudulot ito ng hindi mahuhulaan na ugali ng resonance

Paano Nakakaapekto ang Wire at Cable Taping sa Impedance at Marka ng Signal

Ang taping step sa cable manufacturing ay hindi puro mekanikal — ito ay may direktang electrical effect sa mga katangian ng impedance ng natapos na cable. Tinutukoy ng impedance kung gaano kahusay ang pagpapadala ng isang cable ng mga high-speed signal nang walang mga reflection na nakakasira ng data, at ang dielectric constant ng tape material ay isa sa mga variable na tumutukoy sa impedance kasama ng conductor diameter at spacing.

Para sa isang 50-ohm coaxial cable, ang dielectric constant ng lahat ng insulating material sa pagitan ng center conductor at ng shield — kabilang ang anumang tape layers — ay dapat na isama sa pagkalkula ng geometry. Ang polyester film tape ay may dielectric constant na humigit-kumulang 3.2–3.4. Ang PTFE tape ay humigit-kumulang 2.1. Ang isang cable designer na nagpapalit ng tape material nang hindi muling kinakalkula ang conductor diameter o spacing ay gagawa ng cable na hindi nakakatugon sa target na impedance nito, na humahantong sa return loss failure sa natapos na cable.

Sa twisted pair na mga data cable, tinutukoy ng wire at cable taping step ang epektibong dielectric na nakapalibot sa bawat pares, na direktang kumokontrol sa katangian ng impedance at propagation velocity ng pares. Ang Category 6A cable, halimbawa, ay nangangailangan ng indibidwal na pares na kontrol ng impedance sa loob ng ±2 ohms sa buong saklaw ng frequency na 500 MHz. Ang pagkamit ng pagpapaubaya na iyon ay nangangailangan ng tumpak na kontrol sa uri ng tape, kapal, tensyon, at porsyento ng overlap sa panahon ng hakbang sa pag-tape. Ang isang 10% na pagkakaiba-iba sa kapal ng tape ay maaaring maglipat ng impedance ng pares ng hanggang 1 ohm sa mataas na frequency, na nasa loob ngunit malapit sa tolerance na badyet.

Ang bilis ng pagpapalaganap - ipinahayag bilang isang porsyento ng bilis ng liwanag, pinaikling NVP - ay apektado din ng tape dielectric. Ang isang cable na may polyester tape ay may mas mababang NVP kaysa sa parehong disenyo na may PTFE tape dahil ang mas mataas na dielectric constant ay nagpapabagal sa pagpapalaganap ng signal. Para sa time-domain reflectometry (TDR) testing at time-delay compensation sa mga structured na sistema ng paglalagay ng kable, kailangan ng installer ang na-publish na halaga ng NVP ng cable manufacturer, na tumutukoy sa partikular na tape na ginamit sa produksyon.

Shielded Wire sa Mga Partikular na Aplikasyon sa Industriya

Ang bawat industriya na umaasa sa shielded wire ay nahaharap sa isang natatanging hanay ng mga hamon sa kapaligiran, mga uri ng signal, at mga hadlang sa pag-install. Ang paraan ng pagtukoy at pag-install ng shielded wire ay nag-iiba nang naaayon, at ang pag-unawa sa mga pagkakaibang ito ay nagpapadali sa pagpili ng tamang cable para sa isang bagong disenyo o pag-troubleshoot ng isang kasalukuyang pag-install.

Industrial Automation at Process Control

Ang PROFIBUS, PROFINET, DeviceNet, at Modbus TCP fieldbus network ay tumutukoy lahat ng shielded cable sa kani-kanilang pisikal na mga pamantayan ng layer. Ang isang pag-install ng PROFIBUS, halimbawa, ay nangangailangan ng isang pinaikot na pares na may kalasag na may katangian na impedance na 135–165 ohms sa 3–20 MHz. Ang shield ay dapat na naka-ground sa bawat control panel at field device junction box sa pamamagitan ng low-impedance na koneksyon, na karaniwang nakakamit gamit ang cable gland na nagbibigay ng 360-degree na shield termination. Sa isang tipikal na automotive body shop na may 150–200 welding robot, ang hindi wastong pagkakasangga ng fieldbus cable ay ang pinakakaraniwang sanhi ng mga pagkakamali sa komunikasyon na nagsara ng mga linya ng produksyon.

Kagamitang Medikal at Pangangalagang Pangkalusugan

Ang mga ECG lead, EEG electrode cable, at ultrasound transducer na koneksyon ay lahat ay nangangailangan ng shielded wire, ngunit ang medikal na disenyo ng cable ay nagdaragdag ng mga kinakailangan sa kabila ng pangunahing pagtanggi sa EMI. Ang cable ay hindi dapat magpasok ng makabuluhang kapasidad sa pagitan ng pasyente at lupa (para sa paghihiwalay ng kaligtasan ng pasyente), dapat manatiling nababaluktot pagkatapos ng daan-daang pag-ikot ng coiling, at dapat makatiis ng paulit-ulit na pagdidisimpekta gamit ang mga agresibong kemikal na ahente. Maraming medikal na signal cable ang gumagamit ng tri-axial construction — isang center conductor, isang inner shield, at isang outer shield — kung saan ang panloob na shield ay aktibong hinihimok sa parehong potensyal ng center conductor upang alisin ang capacitive signal loading. Ang pamamaraang ito, na tinatawag na driven o active shielding, ay nagbibigay-daan sa cable na magkaroon ng napakababang epektibong kapasidad kahit na sa haba ng 2-3 metro.

Aerospace at Depensa

Ang MIL-DTL-27500 at MIL-DTL-17 ay namamahala sa shielded wire na ginagamit sa mga aerospace platform. Ang mga pamantayang ito ay nag-uutos ng PTFE tape sa mga hakbang sa pag-tape ng cable assembly dahil ang rating ng temperatura ng PTFE na -65°C hanggang 260°C ay sumasaklaw sa buong hanay ng mga airborne na kapaligiran. Ang mga kinakailangan sa shielding para sa mga wiring ng avionics ay tumutugon din sa mga hindi direktang epekto ng kidlat - ang isang mataas na altitude na sasakyang panghimpapawid ay maaaring makaranas ng 200 kA na pagtama ng kidlat na nagsasama sa mga wiring harnesses sa buong airframe. Ang naka-shielded wire sa mga bundle ng avionics ay dapat maglipat ng mas mababa sa 1% ng pinagsamang enerhiya sa inner conductor, na nagtatakda ng napakababang target na transfer impedance. Ang wire at cable taping sa mga assemblies na ito ay ginagawa sa ilalim ng mahigpit na kontrol sa proseso na may 100% coverage verification bago ilapat ang shield.

Audio at Broadcast

Gumagamit ang propesyonal na balanseng audio cable ng isang pares ng conductor na napapalibutan ng spiral o braided shield. Tinatanggihan ng balanseng differential signal ang common-mode na ingay na pantay na lumalabas sa parehong conductor — kabilang ang 60 Hz hum mula sa imprastraktura ng pag-iilaw, HVAC system, at power wiring na tumatakbo nang magkatulad. Ang kalasag ay nagbibigay ng karagdagang hadlang para sa mga pinagmumulan ng ingay na kung hindi man ay lalabas bilang signal ng common-mode. Sa mga broadcast studio kung saan daan-daang audio feed ang tumatakbo nang magkatulad sa malalayong distansya, ang kumbinasyon ng balanseng mga wiring at shielding ang nagbibigay-daan sa malinis na paghahatid ng signal nang hindi nagpapalaki ng mga ground loop. Ang karaniwang microphone cable, halimbawa, ay nagpapanatili ng integridad ng signal sa mga pagtakbo na higit sa 50 metro sa mga ingay na sahig sa ibaba -90 dBu.

Paano Matukoy ang isang Shielded Wire sa pamamagitan ng Mga Marka at Konstruksyon nito

Kapag nag-iinspeksyon sa isang cable, maraming mga visual at print indicator ang nagpapatunay kung ito ay may shield at naglalarawan sa uri ng shield na ginamit. Ang pag-unawa sa mga markang ito ay nakakatipid ng oras kapag kumukuha ng kapalit na cable o pagbe-verify na ang isang naka-install na cable ay nakakatugon sa mga detalye.

Ang pag-print ng cable jacket ay karaniwang may kasamang code ng pagtatalaga na tumutukoy sa uri ng kalasag. Ang mga karaniwang pagtatalaga ay sumusunod sa IEC 60228 at UL na mga kombensiyon sa pagbibigay ng pangalan:

• F/UTP — Pangkalahatang panangga ng foil, walang kalasag na mga twisted pairs sa loob. Karaniwan sa Cat 5e at Cat 6 shielded installation.
• U/FTP — Walang pangkalahatang kalasag, indibidwal na foil-shielded twisted pairs. Ginagamit sa Cat 6A at Cat 7 upang bawasan ang crosstalk sa pagitan ng mga pares.
• S/FTP — Nakatirintas na pangkalahatang kalasag at mga indibidwal na pares na may kalasag sa foil. Pinakamataas na pagganap para sa mga application ng Cat 7 at Cat 8.
• SY, CY, YCY — European designation codes para sa screened power at control cables na may steel wire armoring at/o copper braid shield.
• RG (Gabay sa Radyo) — Nagtatalaga ng coaxial cable. Ang partikular na RG number (RG-58, RG-6, RG-213) ay nagpapahiwatig ng uri ng kalasag at konstruksiyon na tinukoy sa orihinal na detalye ng MIL-C-17.

Ang pisikal na pagputol sa isang cable cross-section ay direktang nagpapakita ng shield layer. Ang isang foil shield ay lilitaw bilang isang maliwanag, reflective na metal na layer sa ilalim ng panlabas na jacket, kadalasang may drain wire na tumatakbo sa tabi nito. Ang isang tinirintas na kalasag ay nagpapakita ng nakikitang habi na pattern ng wire. Kung pareho ang naroroon, ang cable ay gumagamit ng isang kumbinasyon na kalasag. Ang wire at cable taping layer, kung mayroon, ay lilitaw bilang isang makinis na film wrap sa loob mismo ng shield layer - kadalasang translucent o off-white para sa polyester tape, o silver-colored para sa foil tape wrapping ng mga indibidwal na pares.

Pagpili ng Tamang Shielded Wire para sa Iyong Application

Ang pagtukoy ng shielded wire nang tama ay nagsasangkot ng higit pa kaysa sa pagpili ng pinakamataas na shielding coverage na magagamit. Ang sobrang pagtukoy ay nagpapataas ng gastos ng cable, diameter, timbang, at oras ng pag-install. Ang hindi pagtukoy ay nag-iiwan sa system na mahina sa interference. Isinasaalang-alang ng isang structured na proseso ng pagpili ang aktwal na kapaligiran ng interference, uri ng signal, frequency range, mekanikal na kinakailangan, at mga hadlang sa pag-install.

Magsimula sa pamamagitan ng pagkilala sa mga pinagmumulan ng panghihimasok sa kapaligiran. Ang isang variable frequency drive switching sa 8 kHz ay ​​bumubuo ng mga harmonika hanggang sa ilang daang kHz, na nangangailangan ng foil o braid shield na may mababang transfer impedance sa frequency range na iyon. Ang isang malapit na radio transmitter o pag-install ng radar ay bumubuo ng interference sa itaas ng 30 MHz, kung saan ang foil coverage ay mas kritikal kaysa sa braid angle. Kung ang parehong uri ng interference ay naroroon, isang kumbinasyon na kalasag ang tamang panimulang punto.

Ang flex life requirement ng cable ay kadalasang ang nagpapasya sa pagitan ng foil at braid. Ang mga foil shield ay pumuputok at nagkakaroon ng mga puwang pagkatapos ng medyo kaunting mga flex cycle — karaniwang mas mababa sa 10,000 sa mga dynamic na application. Ang mga naka-braided na kalasag ay maaaring magpapanatili ng daan-daang libong mga flex cycle bago ang coverage ay bumaba nang makahulugan. Ang mga spiral shield ay makakapagpapanatili ng milyun-milyong flex cycle ngunit may pinababang pagiging epektibo ng high-frequency shielding. Ang pagtutugma ng uri ng shield sa inaasahang mga flex cycle sa serbisyo ay pumipigil sa napaaga na pagkabigo ng cable na kung hindi man ay lalabas bilang pasulput-sulpot na pagkasira ng shielding at hindi nahuhulaang mga isyu sa kalidad ng signal.

Ang rating ng temperatura ay dapat sumasaklaw sa parehong kapaligiran sa pagpapatakbo at anumang panandaliang ekskursiyon. Ang isang cable na na-rate para sa 75°C operating temperature ay hindi angkop para sa pag-install malapit sa isang pinagmumulan ng init na tumataas sa 90°C sa panahon ng mga ikot ng produksyon, kahit na ang 90°C ay naabot lamang ng panandalian. Ang tape material na ginamit sa wire at cable taping step ay kadalasang bahagi ng paglilimita para sa temperatura rating — ang polyester tape ay humahawak ng hanggang 125°C, habang ang PTFE tape ay umaabot sa hanay sa 260°C para sa mga application na may mataas na temperatura.

Panghuli, kumpirmahin ang paraan ng pagwawakas bago tapusin ang pagpili ng cable. Ang isang braided shield ay nangangailangan ng backshell o cable gland na nagbibigay ng circumferential shield contact — hindi isang pigtail. Ang isang foil shield na may drain wire ay nangangailangan ng connector na mag-accommodate sa drain wire pin assignment. Ang pag-install ng cable na may maling diskarte sa pagwawakas ay ginagawang hindi epektibo ang shielding kahit gaano kahusay ang pagkakatukoy ng cable mismo.
