Paano Gumagana ang Coax: Structure, Signal, at Manufacturing

Paano Gumagana ang Coax: Ang Maikling Sagot

Ang coaxial cable ay nagpapadala ng mga de-koryenteng signal gamit ang dalawang concentric conductor — isang solidong inner conductor na napapalibutan ng tubular outer conductor (shield) — na pinaghihiwalay ng isang dielectric insulator at nakabalot sa isang protective outer jacket. Pinapanatili ng geometry na nakakulong ang signal sa loob ng cable, na lubhang binabawasan ang electromagnetic interference (EMI) at pagkawala ng signal kumpara sa karaniwang twisted-pair o parallel wire. Ito ang dahilan kung bakit nananatiling pagpipilian ang coax para sa RF transmission, broadband internet, cable television, at precision instrumentation, kahit na lumalawak ang fiber at wireless na mga alternatibo.

Ang bawat layer ng isang coaxial cable ay may partikular na pisikal at elektrikal na layunin. Ang konduktor ay nagdadala ng kasalukuyang; kinokontrol ng dielectric ang impedance at bilis ng pagpapalaganap; hinaharangan ng kalasag ang ingay; ang dyaket ay nagpoprotekta laban sa pinsala sa makina at kapaligiran. Tanggalin ang anumang isang layer at ang cable ay hihinto sa paggana ng tama. Ang pag-unawa sa bawat layer — at kung paano sila nakikipag-ugnayan — ay nagpapaliwanag kung bakit mas hinihingi ang coax engineering kaysa sa nakikita.

Ang Pisikal na Istraktura ng isang Coaxial Cable, Layer bawat Layer

Panloob na Konduktor

Ang center conductor ay karaniwang solid o stranded na tanso, bagaman ang copper-clad steel (CCS) at silver-plated na tanso ay ginagamit sa high-frequency o high-strength na mga application. Ang diameter ay mula sa ilalim ng 0.5 mm sa mga miniature na RF cable hanggang sa higit sa 10 mm sa malalaking CATV trunk cable. Sa mataas na frequency, ang kasalukuyang naglalakbay malapit sa ibabaw ng conductor — isang phenomenon na tinatawag na skin effect — kaya ang kalidad ng surface at conductivity ng conductor ay direktang nakakaapekto sa mga numero ng pagkawala. Ang silver plating ay nagpapataas ng conductivity sa ibabaw, kaya naman madalas itong ginagamit ng mga cable na may grade-microwave.

Dielectric Insulator

Naka-sandwich sa pagitan ng panloob at panlabas na konduktor, kinokontrol ng dielectric ang dalawang kritikal na parameter: impedance at velocity of propagation (VoP). Kasama sa mga karaniwang dielectric na materyales ang solid polyethylene (PE), foam polyethylene, polytetrafluoroethylene (PTFE), at mga air-spaced na disenyo. Pinababa ng foam PE ang dielectric constant mula sa humigit-kumulang 2.25 (solid PE) hanggang sa humigit-kumulang 1.4–1.6 , na nagpapataas ng VoP mula sa humigit-kumulang 66% hanggang 78–85% ng bilis ng liwanag at sabay na binabawasan ang dielectric loss — parehong kanais-nais para sa broadband o pangmatagalang aplikasyon. Pinipili ang PTFE kapag mahalaga ang katatagan ng temperatura; hawak nito ang mga katangiang elektrikal nito mula -65 °C hanggang 200 °C.

Ang kapal at pagkakapareho ng dielectric layer ay direktang nagtatakda ng katangian ng impedance ng cable. Kahit na bahagyang eccentricity — off-center na pagkakalagay ng inner conductor — nagbabago ng impedance at lumilikha ng mga reflection. Ito ang dahilan kung bakit napakahalaga ng katumpakan ng wire at cable extruder sa pagmamanupaktura: ang cross-head die ay dapat na nakasentro sa konduktor sa loob ng tolerance na sinusukat sa micrometers.

Panlabas na Konduktor (Shield)

Ang kalasag ay nagsisilbi ng dalawang function nang sabay-sabay: ito ang pabalik-kasalukuyang landas para sa signal, at ito ang electromagnetic barrier na pumipigil sa panlabas na ingay mula sa pagkabit sa cable. Ang mga karaniwang pagtatayo ng kalasag ay kinabibilangan ng:

• Solid na aluminyo o tanso na tubo — ginagamit sa mga hard-line na CATV cable; malapit-100% coverage, napakababang pagkawala, matibay
• Tinirintas na kalasag — karaniwang 85–98% optical coverage; nababaluktot, matibay, ginagamit sa RG-58, RG-6, RG-11
• Foil na kumbinasyon ng tirintas — ang foil ay nagbibigay ng 100% na saklaw; ang tirintas ay nagdaragdag ng mekanikal na lakas at pagpapatuloy ng DC; karaniwan sa mga satellite at broadband cable
• Tri-shield at quad-shield — maramihang mga layer ng foil at tirintas para sa mga kapaligirang may mataas na interference; ang pagiging epektibo ng shielding ay maaaring lumampas sa 90 dB

Panlabas na Jacket

Ang jacket ay ang pinakalabas na proteksiyon na layer, na karaniwang gawa sa PVC, polyethylene, LSZH (low smoke zero halogen), o fluoropolymers. Ang pagpili ng materyal na dyaket ay hinihimok ng kapaligiran sa pag-install: Ang PVC ay matipid at lumalaban sa apoy para sa panloob na paggamit; Nag-aalok ang PE at LLDPE ng UV at moisture resistance para sa panlabas na libing; Ang LSZH ay ipinag-uutos sa mga pampublikong espasyo at imprastraktura ng transportasyon dahil sa pagbawas ng nakakalason na gas emission sa mga sunog. Ang jacket ay inilapat ng wire at cable extruder sa isang hiwalay na extrusion pass pagkatapos makumpleto ang shield.

Characteristic Impedance: Bakit 50 Ω at 75 Ω ang nangingibabaw

Ang katangian ng impedance ay hindi isang DC resistance — ito ay isang frequency-independent na property na ganap na tinutukoy ng geometry ng cable at ng dielectric constant ng insulator. Ang formula ay:

Z₀ = (138 / √εr) × log₁₀(D/d)

Kung saan ang εr ay ang relatibong permittivity ng dielectric, ang D ay ang panloob na diameter ng panlabas na konduktor, at ang d ay ang panlabas na diameter ng panloob na konduktor. Dalawang halaga ng impedance ang nangingibabaw sa coaxial world para sa mahusay na itinatag na mga kadahilanan sa engineering:

Ang teoretikal na minimum-loss impedance para sa isang coax na may polyethylene dielectric ay humigit-kumulang 77 Ω — kaya naman ang 75 Ω ang naging pamantayan sa industriya ng broadcast. Ang 50 Ω value ay isang kompromiso sa pagitan ng maximum power handling (~30 Ω optimum) at minimum loss, na ginagawa itong mas angkop para sa two-way RF links. Ang hindi pagtutugma ng impedance sa pagitan ng pinagmulan, cable, at load ay nagdudulot ng mga pagmuni-muni ng signal, standing wave, at pagkawala ng kuryente — mga problemang nasusukat ng voltage standing wave ratio (VSWR).

Signal Transmission Mechanics sa Loob ng Cable

Ang coaxial cable ay hindi nagpapadala ng mga signal sa paraang intuitive na iniisip ng karamihan sa mga tao. Ang enerhiya ay hindi dumadaloy sa pamamagitan ng konduktor sa paraan ng pag-agos ng tubig sa pamamagitan ng isang tubo. Sa halip, kumakalat ito bilang isang electromagnetic wave sa espasyo sa pagitan ng panloob at panlabas na konduktor - ang dielectric na rehiyon. Ang mga konduktor ay kumikilos bilang mga kundisyon sa hangganan na gumagabay at nagkukulong sa alon. Ang mode ng pagpapalaganap na ito ay tinatawag na TEM (transverse electromagnetic) mode, kung saan ang mga bahagi ng electric at magnetic field ay ganap na nakahalang sa direksyon ng paglalakbay.

Ang electric field ay radially sa pagitan ng panloob na konduktor ( ) at ang panlabas na konduktor (–), habang ang magnetic field ay bumubuo ng mga concentric na bilog sa paligid ng panloob na konduktor. Dahil ang field ay ganap na nakapaloob sa loob ng kalasag, ang cable ay naglalabas ng halos walang enerhiya palabas at halos immune sa mga panlabas na field - hangga't ang integridad ng kalasag ay pinananatili. Ang isang break sa shield, isang mahinang connector, o isang kinked cable ay nakakagambala sa field geometry at nagpapakilala ng ingay at pagkawala.

Bilis ng Pagpapalaganap at Haba ng Elektrisidad

Ang mga signal ay naglalakbay sa pamamagitan ng coax sa bilis na isang fraction ng bilis ng liwanag sa vacuum, na tinutukoy ng dielectric. Nagbibigay ang Solid PE ng VoP na humigit-kumulang 66%; itinataas ito ng foam PE sa 78–85%; Ang PTFE air-spaced na mga disenyo ay maaaring umabot sa 93-98%. Para sa isang 10-meter cable na may solid PE, ang one-way signal delay ay humigit-kumulang 50 nanosecond. Mahalaga ito sa precision timing, radar system, at phased array antenna, kung saan ang mga haba ng cable ay pinuputol sa mga partikular na haba ng kuryente — mga fraction o multiple ng wavelength ng signal — upang makamit ang mga kontroladong ugnayan ng phase.

Mga Mekanismo ng Attenuation

Ang pagkawala ng signal sa coax ay nagmumula sa tatlong pangunahing pinagmumulan:

• Pagkawala ng konduktor — resistive heating sa panloob na conductor at shield, nangingibabaw sa mas mababang frequency at proporsyonal sa √f dahil sa epekto ng balat
• Pagkawala ng dielectric — enerhiya na hinihigop ng insulator habang binibigyang diin ng alternating field ang molecular structure nito; lumalaki nang linear na may dalas at ang dahilan kung bakit ginagamit ang mga low-loss na dielectric tulad ng PTFE at foam PE sa mga frequency ng microwave
• Pagkawala ng radiation — pagtagas sa pamamagitan ng mga imperpeksyon ng kalasag; sa pangkalahatan ay bale-wala sa mahusay na pagkakagawa ng mga cable ngunit makabuluhan kung ang kalasag ay nasira o kung ang mga mode ng pagpapalaganap ng mas mataas na pagkakasunud-sunod ay nasasabik sa itaas ng cutoff frequency ng cable

Ang pagpapalambing ay tinukoy sa dB bawat haba ng yunit sa mga tiyak na frequency. Ang isang karaniwang RG-6 quad-shield cable ay may halos 2.0 dB/100 ft sa 100 MHz at 6.5 dB/100 ft sa 900 MHz , na naglalarawan kung paano tumataas nang malaki ang pagkawala sa dalas. Ang mga high-end na low-loss cable tulad ng LMR-400 ay pinutol ang 900 MHz attenuation sa humigit-kumulang 2.7 dB/100 ft sa pamamagitan ng mas malalaking conductor at foam dielectric.

Paano Ginagawa ang Coaxial Cable: Ang Tungkulin ng Wire at Cable Extruder

Ang paggawa ng coaxial cable ay isang multi-step na proseso kung saan tinutukoy ng dimensional precision sa bawat yugto ang electrical performance ng cable. Ang wire at cable extruder ay sentro sa dalawa sa pinakamahalagang hakbang: dielectric insulation at outer jacket application.

Panloob na Konduktor Drawing and Stranding

Ang proseso ay nagsisimula sa tansong baras na iginuhit sa pamamagitan ng isang serye ng mga dies upang maabot ang target na diameter ng conductor. Mahigpit ang mga tolerance: para sa isang 50 Ω cable na may 0.9 mm conductor, kahit na ang ±0.01 mm deviation ay kapansin-pansing nagbabago ang impedance. Ang mga stranded conductor ay dumaan sa isang bunching o stranding machine bago ang extrusion line.

Dielectric Extrusion

Dito ginagampanan ng wire at cable extruder ang pinaka-kritikal na function nito. Ang konduktor ay pinapakain sa pamamagitan ng isang cross-head die, at ang tinunaw na PE, foam PE, o PTFE compound ay inilalapat sa paligid nito sa ilalim ng kontroladong presyon at temperatura. Ang concentricity ng dielectric — kung gaano katumpak ang pagkakasentro ng conductor sa loob ng insulation — ay dapat mapanatili sa loob ng ±1–2% ng kapal ng dielectric na pader upang mapanatili ang impedance sa loob ng detalye.

Para sa mga foam PE cable, ang gas (karaniwang nitrogen) ay itinuturok sa molten polymer stream upang lumikha ng isang kinokontrol na cellular structure. Direktang itinatakda ng foam density ang dielectric constant , kaya ang presyon ng gas, temperatura ng pagkatunaw, at bilis ng linya ay dapat na mahigpit na pinag-ugnay. Ang mga modernong cable extruder na linya ay gumagamit ng real-time na pagsukat ng capacitance pagkatapos ng die — ang pagsukat ng capacitance sa bawat unit length ay nagbibigay ng agarang indikasyon ng insulation diameter at dielectric constant, na nagpapahintulot sa awtomatikong feedback sa control system ng extruder.

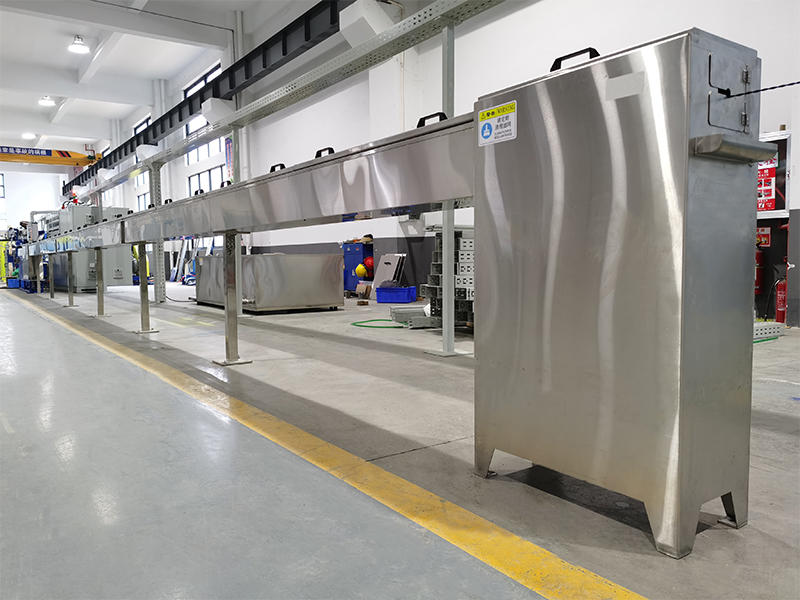

Pagkatapos ng extrusion, ang insulated conductor ay dumadaan sa isang water-cooling trough upang patigasin ang dielectric bago ito makarating sa caterpillar haul-off unit. Ang mga bilis ng linya para sa maliit na diameter na coax dielectric extrusion ay karaniwang mula 100 hanggang mahigit 500 metro kada minuto, depende sa laki ng conductor at kapal ng dielectric.

Panangga

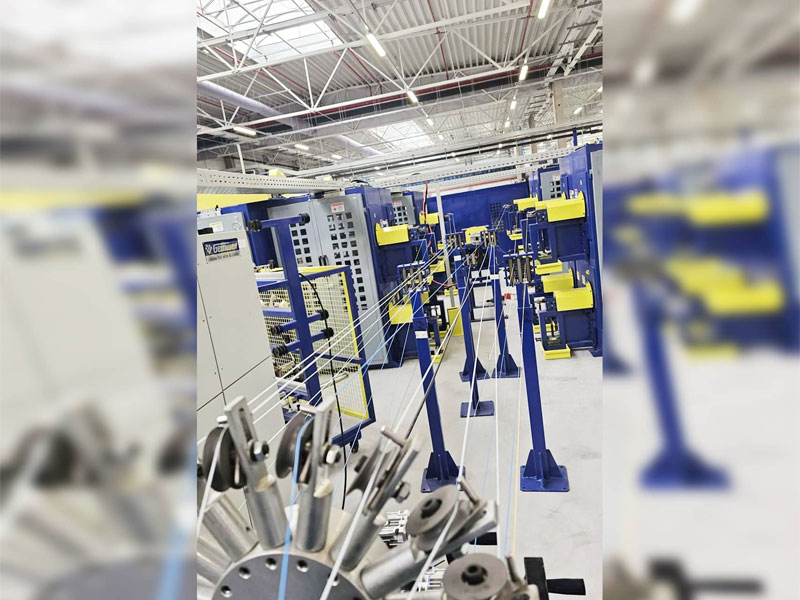

Matapos lumamig at ma-spool ang dielectric, ang cable ay pupunta sa isang shielding line. Ang mga panangga ng foil ay inilalapat sa pamamagitan ng pagbabalot ng aluminum-polyester laminate tape nang longitudinal o helical sa ibabaw ng dielectric. Ang mga braided shield ay inilalapat sa isang braiding machine na may dose-dosenang hanggang daan-daang bobbins na may dalang pinong tanso o tinned-copper wire. Para sa mga cable na nangangailangan ng pagbuo ng foil-plus-braid, ang parehong mga operasyon ay maaaring pagsamahin sa iisang machine pass.

Pagpapalabas ng Jacket

Ang huling hakbang sa pagpilit ay inilalapat ang panlabas na jacket gamit ang isa pang wire at cable extruder - karaniwang isang single-screw o twin-screw machine depende sa compound. Ang PVC jacketing lines ay karaniwang gumagana sa 50–150 m/min; Ang mga compound ng PE at LSZH ay nangangailangan ng maingat na pag-profile ng temperatura sa kahabaan ng extruder barrel upang maiwasan ang pagkasira. Ang pagkakapareho ng kapal ng pader ng jacket ay sinusuri ng spark testing (high-voltage continuity testing sa 2–6 kV) at laser diameter gauge inline. Ang mga natapos na cable ay naka-print na may uri ng pagtatalaga, impedance, boltahe rating, at petsa ng paggawa para sa field identification.

Mga Karaniwang Uri ng Coaxial Cable at Ang Mga Detalye Nito

Ang pagtatalaga ng "RG" (Gabay sa Radyo) ay orihinal na sistema ng pagtutukoy ng militar ng U.S. Bagama't maraming mga pagtatalaga sa RG ang napalitan ng mga numero ng bahagi na partikular sa tagagawa para sa mga modernong cable, ang mga legacy na pagtatalaga ay nananatiling malawak na kinikilala sa industriya. Ang pag-unawa sa mga pagkakaiba ay nakakatulong sa pagpili ng tamang cable para sa isang partikular na aplikasyon.

Mga Konektor at Pagwawakas: Kung Saan Nagsisimula ang Karamihan sa mga Problema

Ang cable mismo ay bahagi lamang ng isang coaxial link. Inilipat ng connector ang signal mula sa cable patungo sa kagamitan at, kung hindi maganda ang pagkakagawa o pagkaka-install, nagiging pangunahing pinagmumulan ng pagkawala, pagmuni-muni, at pagkabigo ng signal. Dapat mapanatili ng connector ang parehong katangian na impedance gaya ng cable sa kabuuan ng internal geometry nito - ang anumang discontinuity ay nagdudulot ng reflection.

Mga Karaniwang Uri ng Coax Connector

• BNC (Bayonet Neill–Concelman) — 50 Ω, na-rate sa ~4 GHz, quarter-turn bayonet lock; pamantayan sa kagamitan sa pagsubok, video, at instrumentasyon
• SMA (SubMiniature na bersyon A) — 50 Ω, na-rate sa 18 GHz, sinulid; malawakang ginagamit sa mga RF module, antenna, at microwave assemblies
• N-type — 50 Ω o 75 Ω, na-rate sa 11–18 GHz, hindi tinatablan ng panahon; ginagamit sa mga panlabas na antenna at kagamitan sa base station
• F-type — 75 Ω, hanggang ~3 GHz; nasa lahat ng dako sa residential CATV at satellite installation; ang center conductor ng cable mismo ay nagsisilbing connector pin
• PL-259 (UHF) — nominally 50 Ω ngunit hindi tunay na pare-pareho ang impedance; na-rate sa ~300 MHz sa pagsasanay; karaniwan sa amateur radio

Ang wastong pagwawakas ay nangangailangan ng pagtanggal ng cable sa eksaktong sukat, hindi pagdurog sa tirintas, pagpapanatili ng concentricity ng dielectric sa interface ng connector, at paglalapat ng tamang metalikang kuwintas kapag isinangkot. Ang isang solong hindi wastong pagkaka-install na F-connector sa isang cable TV distribution system ay maaaring magdulot ng pagpasok ng signal (pagpasok ng mga signal sa labas) at paglabas ng signal (paglabas ng mga signal ng cable), na nagpapasama sa pagganap ng buong node.

Coax vs. Other Transmission Media: Kailan Ito Pipiliin

Ang coaxial cable ay hindi ang tamang pagpipilian para sa bawat aplikasyon, ngunit nananatili itong malinaw na mga pakinabang sa mga partikular na sitwasyon. Ang paghahambing nito sa mga karaniwang alternatibo ay nililinaw kung saan ito pinakaangkop.

Coax vs. Twisted Pair (Cat5e/Cat6/Cat8)

Ang twisted pair ay umaasa sa differential signaling at mahigpit na twist rate para kanselahin ang EMI — isang kakaibang diskarte mula sa shielded TEM mode ng coax. Ang twisted pair ay nangingibabaw sa structured Ethernet cabling dahil ito ay mas mura, mas magaan, at mas madaling tapusin. Gayunpaman, hindi ito maaaring tumugma sa coax sa mga frequency ng RF sa itaas ng ilang daang MHz o sa mga kapaligiran na may mataas na interference. Sinusuportahan ng Cat8 ang 40 Gbps ngunit mahigit 30-meter lang ang tumatakbo sa 2 GHz ; ang isang maayos na naka-install na RG-6 coax ay humahawak ng mga broadband signal sa 3 GHz sa mas mahabang distansya na may mas simpleng amplification.

Sumuyo kumpara sa Fiber Optic

Ang fiber ay nag-aalok ng zero electromagnetic interference susceptibility, mas mababang attenuation sa malalayong distansya (~0.2 dB/km para sa single-mode kumpara sa 40–100 dB/km para sa coax sa microwave frequency), at bandwidth capacity na dwarfs copper. Ang mga tradeoff ay ang halaga ng transceiver electronics, fragility, at kawalan ng kakayahang magdala ng DC power sa tabi ng signal. Nananatiling ginusto ang Coax para sa maiikling RF link, antenna feed line, at mga application na nangangailangan ng power signal sa isang cable (hal., mga phantom-powered microphone, aktibong satellite LNB na pinapakain sa pamamagitan ng coax).

Sumuyo laban sa Waveguide

Sa mga frequency sa itaas ng humigit-kumulang 18 GHz, nagiging mahigpit ang mga pagkalugi ng coax, at ang waveguide - isang hollow metal pipe na nagdadala ng EM waves - ay nag-aalok ng mas mababang attenuation. Ang Waveguide ay walang panloob na konduktor at samakatuwid ay walang pagkawala ng konduktor sa gitna; ang matibay na istraktura nito at ang katangiang pinipili ng dalas (nagpapasa lamang ng mga signal ang waveguide sa itaas ng cutoff frequency nito) ay ginagawa itong hindi angkop para sa broadband o flexible na pag-install. Nangibabaw ang Coax sa ibaba 18 GHz kung saan kailangan ang flexibility at connectivity.

Quality Control sa Coaxial Cable Production

Ang mga hinihingi ng katumpakan ng pagmamanupaktura ng coaxial cable ay ginagawang tuluy-tuloy ang kontrol sa kalidad sa halip na isang batch na inspeksyon sa dulo. Ang isang wire at cable extruder line para sa produksyon ng coax ay karaniwang nagsasama ng maraming mga sistema ng pagsukat nang sabay-sabay:

• Laser diameter gauge — non-contact measurement ng dielectric OD, karaniwang tumpak sa ±0.001 mm; inilagay kaagad pagkatapos ng cooling trough
• Mga sinusubaybayan ng kapasidad — sukatin ang kapasidad bawat yunit ng haba, na nauugnay sa kapal ng dielectric na pader at pare-pareho ang dielectric; ang mga paglihis ay nag-trigger ng awtomatikong bilis ng linya o mga pagwawasto ng RPM ng extruder
• Mga scanner ng eccentricity — Sinusuri ng X-ray o ultrasonic scanner ang concentricity ng inner conductor sa loob ng dielectric sa real time
• Spark tester — maglapat ng 2–10 kV DC o AC sa kabuuan ng dielectric upang makita ang anumang mga pinholes o manipis na mga spot na magdudulot ng pagkabigo sa pagkakabukod sa serbisyo
• Tapos na ang cable TDR testing — Tinutukoy ng time-domain reflectometry ang mga impedance discontinuities kasama ang natapos na cable sa pamamagitan ng pagpapadala ng pulse pababa sa linya at pagsusuri ng mga reflection

Ang mga pagtutukoy ng pagkakapareho ng impedance para sa broadcast-grade CATV cable ay karaniwang ±2 Ω sa buong haba ng cable , na may mga kinakailangan sa structural return loss (SRL) na 23–30 dB sa 5–1000 MHz band. Ang pagkamit ng mga numerong ito nang tuluy-tuloy sa bilis ng produksyon na higit sa 200 m/min ay nangangailangan ng napakatumpak na disenyo ng die, pagkakapare-pareho ng materyal, at kontrol sa proseso ng closed-loop — lahat ay nakasentro sa pagganap ng wire at cable extruder at ang mga nauugnay na sistema ng pagsukat nito.

Mga Real-World na Application na Nagpapakita Kung Paano Gumagana ang Coax sa Practice

Cable Television (CATV) Distribution

Ang CATV head-end ay tumatanggap ng mga signal at ipinamamahagi ang mga ito sa isang hybrid fiber-coaxial (HFC) network. Ang hibla ay nagdadala ng signal mula sa head-end hanggang sa mga node ng kapitbahayan; Dinadala ito ng RG-11 o hard-line coax mula sa node hanggang sa gripo (karaniwang nasa loob ng 500 metro); Ang mga patak ng RG-6 ay kumokonekta mula sa gripo patungo sa mga indibidwal na tahanan. Gumagamit ang bawat segment ng mga amplifier para malampasan ang pagpapalambing ng cable, na may pagitan batay sa pagkawala ng cable sa pinakamataas na dalas ng carrier — karaniwang 1 GHz o mas mataas sa mga system ng DOCSIS 3.1.

Mga Cellular Base Station

Ang feeder cable sa pagitan ng isang BTS radio unit at ng antenna sa tuktok ng isang tower ay halos palaging coaxial — alinman sa flexible corrugated coax o rigid hard-line. Ang isang 30-meter LMR-400 run sa 900 MHz ay ​​nawawalan ng humigit-kumulang 0.8 dB; sa 2.1 GHz (3G UMTS), ang parehong run ay nawawalan ng humigit-kumulang 1.3 dB. Ang bawat dB ng pagkawala ng feeder ay direktang binabawasan ang epektibong radiated power, kaya naman naging nangingibabaw ang mga remote radio head (RRH) installation na nakakabit sa unit ng radyo sa tuktok ng tower — na konektado sa baseband unit sa pamamagitan ng fiber —: ganap nilang inalis ang pagkawala ng feeder.

Instrumentong Medikal at Pang-industriya

Ang mga ultrasound transducers, MRI signal chain, at industrial radar level gauge ay umaasa sa mga coaxial na koneksyon para sa parehong dahilan tulad ng mga broadcast system: pagprotekta sa integridad at kinokontrol na impedance. Sa ultrasound, ang coax ay nagdadala ng MHz-range pulses papunta at mula sa piezoelectric transducers na may pinakamababang distortion. Ang mga dielectric at conductor na materyales ay dapat na biocompatible sa ilang mga kaso, at ang cable ay dapat na makaligtas sa mga ikot ng isterilisasyon — mga kinakailangan na nagtutulak sa mga disenyo patungo sa mga espesyal na fluoropolymer dielectric na ginawa sa mga nakalaang linya ng wire at cable extruder.

GPS at Satellite Receiver

Gumagana ang GPS sa 1575.42 MHz (L1) at 1227.60 MHz (L2). Ang coaxial run mula sa isang aktibong GPS antenna patungo sa isang receiver ay nagpapakain ng parehong RF signal at ang DC power para sa built-in na LNA ng antenna sa parehong cable. Direktang pinapababa ng pagkawala ng cable ang ratio ng signal-to-noise. Ang 10-meter RG-6 run sa 1.5 GHz ay nagpapakilala ng humigit-kumulang 1.0 dB ng pagkawala — mapapamahalaan; ang isang 50-meter run ay kumonsumo ng halos 5 dB, karaniwang lumalampas sa LNA gain ng isang standard active antenna at nangangailangan ng powered signal booster inline.

Mga Madalas Itanong Tungkol sa Paano Gumagana ang Coax

Bakit ang coaxial cable ay may napakagandang pagtanggi sa EMI?

Dahil ang electromagnetic field na nagdadala ng signal ay ganap na nakapaloob sa pagitan ng panloob at panlabas na mga konduktor. Ang mga panlabas na patlang ay hindi maaaring tumagos sa isang tuluy-tuloy na kalasag - nagbubunsod sila ng mga alon sa panlabas na ibabaw ng kalasag, ngunit ang mga agos na iyon ay hindi nakakaapekto sa panloob na larangan. Ang kabaligtaran ay totoo rin: ang panloob na patlang ng signal ng cable ay hindi nagliliwanag palabas, na pumipigil sa pagkagambala sa ibang mga sistema. Ang "coaxial symmetry" na ito ay ang pangunahing dahilan kung bakit nalampasan ng coax ang open-wire o twisted-pair sa mga RF environment.

Ano ang mangyayari kung gumamit ka ng maling impedance cable?

Ang paggamit ng 75 Ω cable sa isang 50 Ω system ay lumilikha ng impedance mismatch. Ang ilan sa kapangyarihan ng signal ay makikita pabalik sa pinagmulan sa bawat paglipat — sa input at sa output. Ang mga sinasalamin at insidente na alon ay pinagsama upang lumikha ng mga nakatayong alon sa cable, na nangangahulugang ang signal amplitude ay nag-iiba sa haba ng cable sa halip na maging pare-pareho. Ang isang VSWR na 1.5:1 (isang katamtamang mismatch mula sa isang 50/75 Ω junction) ay kumakatawan sa humigit-kumulang 4% na nasasalamin na kapangyarihan. Sa mga high-power na RF transmitter, ang sobrang nasasalamin na kapangyarihan ay maaaring makapinsala sa final-stage amplifier. Sa katumpakan na pagsukat, nagpapakilala ito ng mga error sa sinusukat na signal.

Maaari mo bang patakbuhin ang kapangyarihan at signal sa pamamagitan ng coax sa parehong oras?

Oo. Ito ay tinatawag na Power over Coax (PoC) o, sa konteksto ng satellite, LNB powering. Isang DC boltahe (karaniwang 13 V o 18 V para sa mga satellite LNB; iba-iba para sa CCTV) ay nakapatong sa panloob na konduktor sa tabi ng RF signal. Isang bias tee — isang simpleng network ng inductor-capacitor — ang naghihiwalay sa mga daanan ng DC at RF sa bawat dulo, na nagpapahintulot sa kagamitan na mag-extract o mag-inject ng DC nang hindi naaapektuhan ang RF signal. Ang mga kasalukuyang rating ay nililimitahan ng laki ng konduktor at mga rating ng contact sa connector, sa pangkalahatan ay ilang daang milliamperes para sa karaniwang coax.

Ano ang naglilimita sa pinakamataas na dalas na kayang hawakan ng isang coaxial cable?

Dalawang salik ang nagtatakda ng pinakamataas na limitasyon ng dalas. Una, ang attenuation ay lumalaki nang may dalas, sa kalaunan ay ginagawang hindi praktikal ang cable. Pangalawa — at mas pangunahing — kapag ang wavelength ng signal ay naging maihahambing sa mga transverse na dimensyon ng cable, ang mga high-order na propagation mode (TE at TM mode) ay maaaring ma-excite bilang karagdagan sa TEM mode. Ang mga mode na ito ay naglalakbay sa iba't ibang bilis, na nagiging sanhi ng pagbaluktot ng signal at radiated leakage. Ang cutoff frequency para sa unang higher-order na mode ay humigit-kumulang f_c = 7.52 / (D d) GHz (na may mga sukat sa cm). Ang karaniwang RG-58 ay pumutol sa paligid ng 11 GHz; ang mga cable na may maliliit na diameter tulad ng UT-047 ay maaaring humigit sa 65 GHz.

Paano nakakaapekto ang baluktot sa pagganap ng coaxial cable?

Ang pagbaluktot ng isang coaxial cable sa ibaba ng pinakamababang radius ng bend nito ay nakakasira sa dielectric, naililipat ang panloob na konduktor sa labas ng gitna, at maaaring permanenteng ma-deform ang panlabas na konduktor — na lahat ay nagbabago ng lokal na impedance at nagpapataas ng pagmuni-muni ng signal. Tinukoy ng mga tagagawa ang pinakamababang radius ng bend na karaniwang katumbas ng 10–20 beses sa panlabas na diameter ng cable para sa nakapirming pag-install, at 6–10 beses para sa paulit-ulit na flex application. Ang matalim na kinks ay permanenteng nakakasira. Sa mga high-frequency na application na higit sa 10 GHz, kahit na ang banayad na pagliko sa semi-rigid na cable ay dapat isaalang-alang sa electrical performance ng assembly.
