Detalyadong Pangkalahatang-ideya ng Limang Mainstream na High-Speed ​​​​Differential Copper Cable (Twinax) Structures

Para sa mga Twinax cable sa mga AI server, ang pagpapababa sa epektibong Dk ng insulation (air ≈1, FEP≈2.1) ay susi sa pagbabawas ng high-frequency loss, skew, at impedance inkatatagan. Limang murang paraan ng pagmamanupaktura ang binuo para makamit ito.

EPTFE Taping Construction Solution

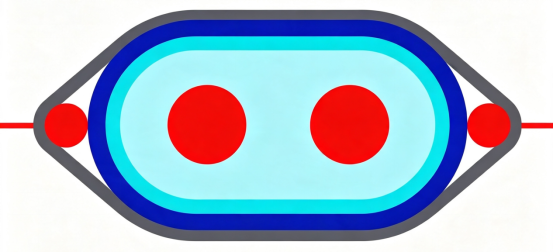

Hierarchical na istraktura
Pula ：Mga Signal Conductor (Silver-Plated Copper / Copper Alloy)
Gray ：Pangunahing Insulation ng FEP na Walang Foamed (Solid).
Banayad na Asul ：Pangunahing EPTFE Wrap Insulation Body
Madilim na Asul ：Outer Protective Taping / Shielding Layers (Cu-Foil, Al-Foil, at iba pang structural component)
Maliliit na Pulang Bilog sa Mga Gilid ：Grounding / Drain Wire Structure

1. Prinsipyo ng Proseso
Ang EPTFE tape ay nasugatan sa konduktor sa ilalim ng kontroladong tensyon at magkakapatong. Ang nakulong na hangin sa loob ng microporous na istraktura nito ay nagbubunga ng mababang epektibong Dk na ≈1.4–1.6."

2.Mga Pangunahing Kalamangan
Nag-aalok ang construction na ito ng napakababang dielectric loss, napakababang insertion loss, mataas na temperatura na resistensya, at isang epektibong Dk na malapit sa hangin.

3.Aplikasyon
448G/800G ultra-fast Twinax, long-haul high-speed link, at IL-critical high-end compute magkakaugnay.

Dual-Layer FEP Extrusion Solution

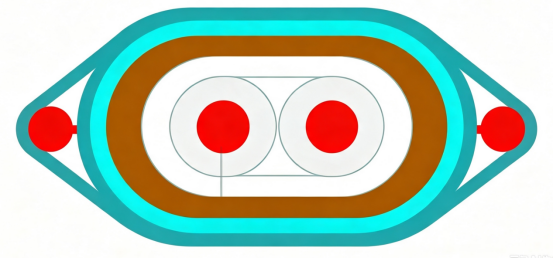

Structural Layering (mula sa loob palabas)
Dalawang signal conductor ng silver-plated na tanso o tansong haluang metal.
Inner layer : Solid FEP pangunahing insulation, single-core extruded.
Panlabas na layer : Karaniwang FEP over-jacket, co-extruded sa parehong conductor.
Grounding wires sa magkabilang panig ng assembly.

1. Prinsipyo ng Proseso
Dalawang-hakbang na pag-extrusion: ang solid FEP ay unang na-extruded sa bawat conductor nang paisa-isa, pagkatapos ay ang dalawang insulated core ay inilalagay sa tabi-tabi at over-extruded na may panlabas na layer ng FEP, na bumubuo ng dual-layer solid fluoroplastic insulation.
2.Mga kalamangan
Matatag na sukat, mahusay na paglaban sa kemikal at lakas ng makina, mature na proseso na may mataas na ani.
3. Mga Sitwasyon ng Paglalapat
Hanggang 224G medium-/short-reach high-speed cable; pang-industriya na high-temp high-speed interconnects; moderate-cost general-purpose high-speed differential links.

Twin Conductor Co-Extrusion (monolitik)

Structural Layering (mula sa loob palabas):
Dalawang parallel signal conductor
Single-pass extruded monolithic solid FEP/PFA dielectric sa ibabaw ng parehong conductor, na may manipis na panlabas na protective tape.
Grounding wires nakaposisyon sa magkabilang panig

1. Prinsipyo ng Proseso
Ang isang espesyal na idinisenyong elliptical twin-core die ay nagbibigay-daan sa single-pass extrusion, na naglalagay ng parehong conductor sa isang karaniwang dielectric at ni-lock ang kanilang center pitch sa panahon ng extrusion.

2.Mga kalamangan
Ang masikip na konduktor spacing consistency ay nagbubunga ng napakababang intra-pair skew; mas kaunting mga hakbang sa proseso at mas mababang gastos kaysa sa dalawang-hakbang na FEP extrusion; mahusay na pagkakapareho ng impedance.

3.Mga Sitwasyon ng Application
Mga short-reach na high-speed cable, PCB interconnect, backplane link, at low intra-pair skew links.

Pisikal na Foamed FEP

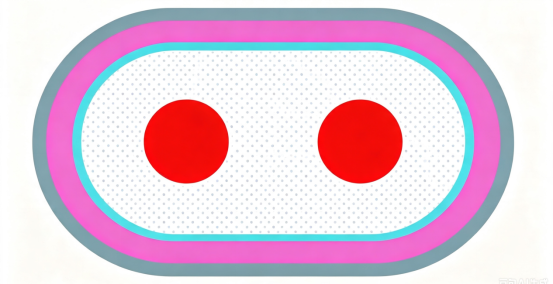

Structural Layering (mula sa loob palabas):
Kambal na konduktor ng signal
Microcellular FEP insulation.
Solid na panlabas na balat ng FEP.

1. Prinsipyo ng Proseso
Sa panahon ng extrusion, ang high-pressure na nitrogen ay itinuturok sa tinunaw na FEP, na lumilikha ng mga closed-cell microvoid na nagpapalabnaw ng dielectric sa hangin at nagpapababa ng kabuuang Dk.

2.Mga kalamangan
Mas mababang Dk at pagpapalambing kaysa solid FEP; kinokontrol na impedance.

3.Aplikasyon
224G–448G data center high-speed cable para sa medium-to long-reach
interconnects.

Istraktura ng Lotus Root Hole

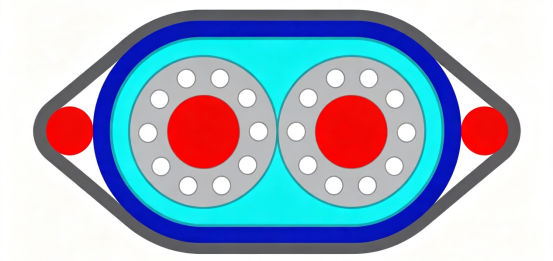

Structural Layering (mula sa loob palabas)

Dalawang signal conductor
Mga circumferential longitudinal void channel sa paligid ng conductor (continuous air cavity sa haba ng cable, tulad ng lotus root hole).
Panlabas na solidong pagkakabukod ng FEP
Mga wire ng suporta sa pagpoposisyon sa gilid

1. Prinsipyo ng Proseso
Ang Lotus-root die ay lumilikha ng tuluy-tuloy na mga channel ng hangin (magkakabit) para sa mababang Dk, na nagpapalakas ng pagganap - naiiba sa foamed FEP's closed-cell voids.

2.Mga kalamangan
Mas kaunting baluktot na pagbabago sa impedance kumpara sa pisikal na foam sa parehong pagkawala; mas mababang gastos; mahusay na HF SI; walang high-pressure foaming gear.

3.Aplikasyon
PCIe 6.0, 448G next-gen high-speed copper cables – umuusbong na solusyon para sa mga compute server.

Palakasin ang iyong linya ng produksyon na may tunay na kakayahan sa pagmamanupaktura ng high-speed cable.
I-click ang link sa ibaba upang hilingin ang iyong na-customize na solusyon sa kagamitan. ↓

TWINAXIAL HIGH SPEED COPPER CABLE

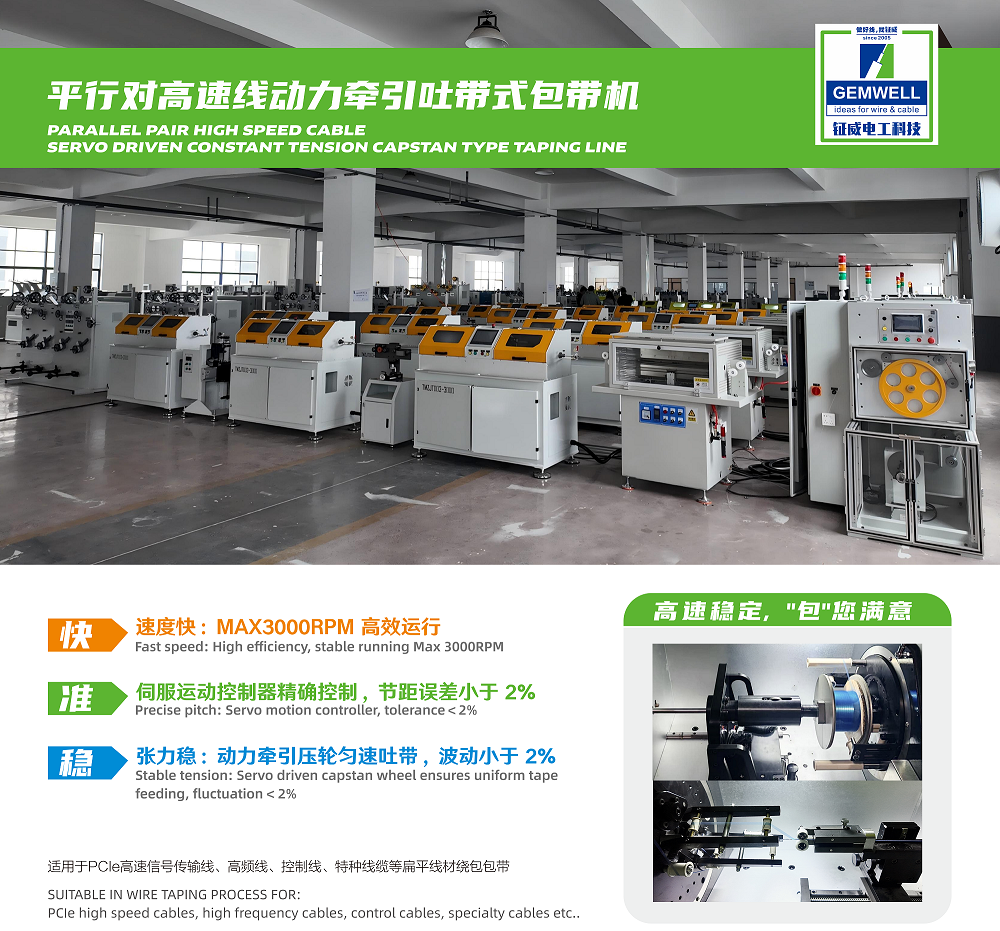

SERVO DRIVEN CONSTANT TENSION TAPING LINE - CAPSTAN TYPE
Servo-controlled tape wrapping machine na may stable tension ay sumusuporta sa mga foil at PTFE tape para sa pare-parehong shielding at impedance
stability.

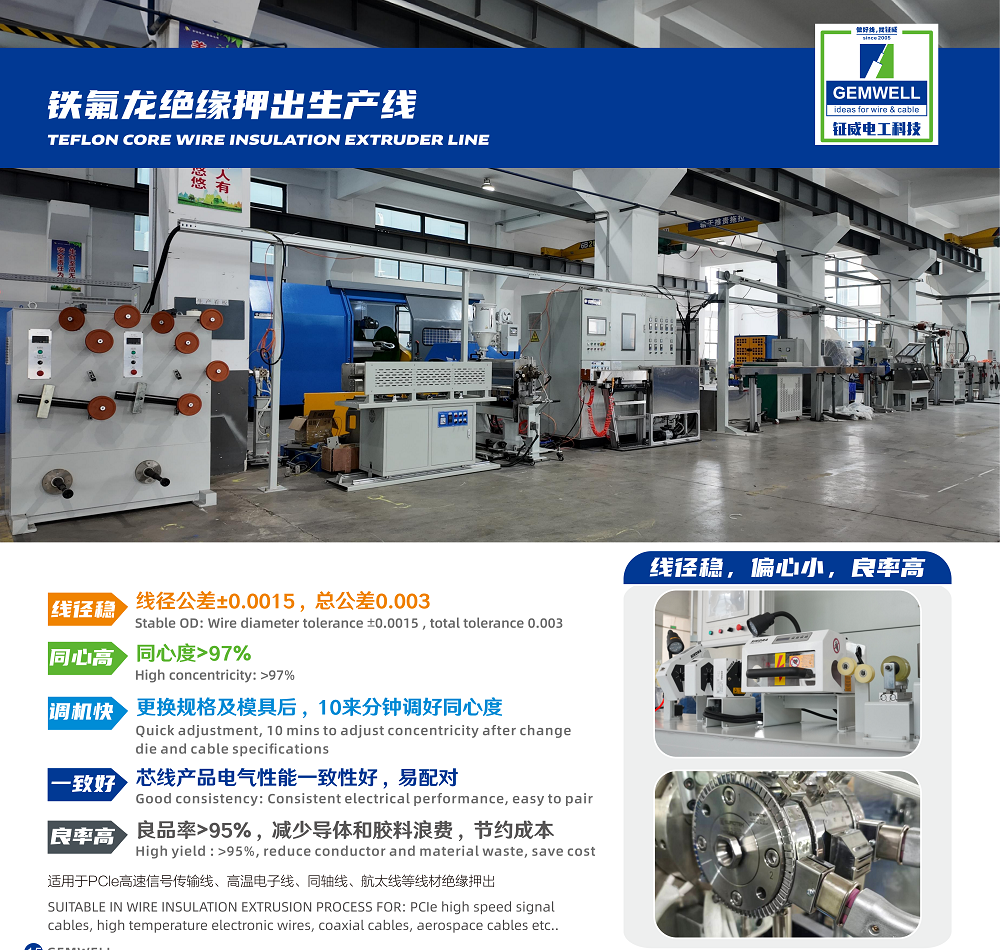

TEFLON CORE WIRE INSULATION EXTRUDER LINE
Binabawasan ng precision-extruded na insulation ng FEP/PFA ang Dk at pagkawala ng high-frequency, na tinitiyak ang integridad ng signal.

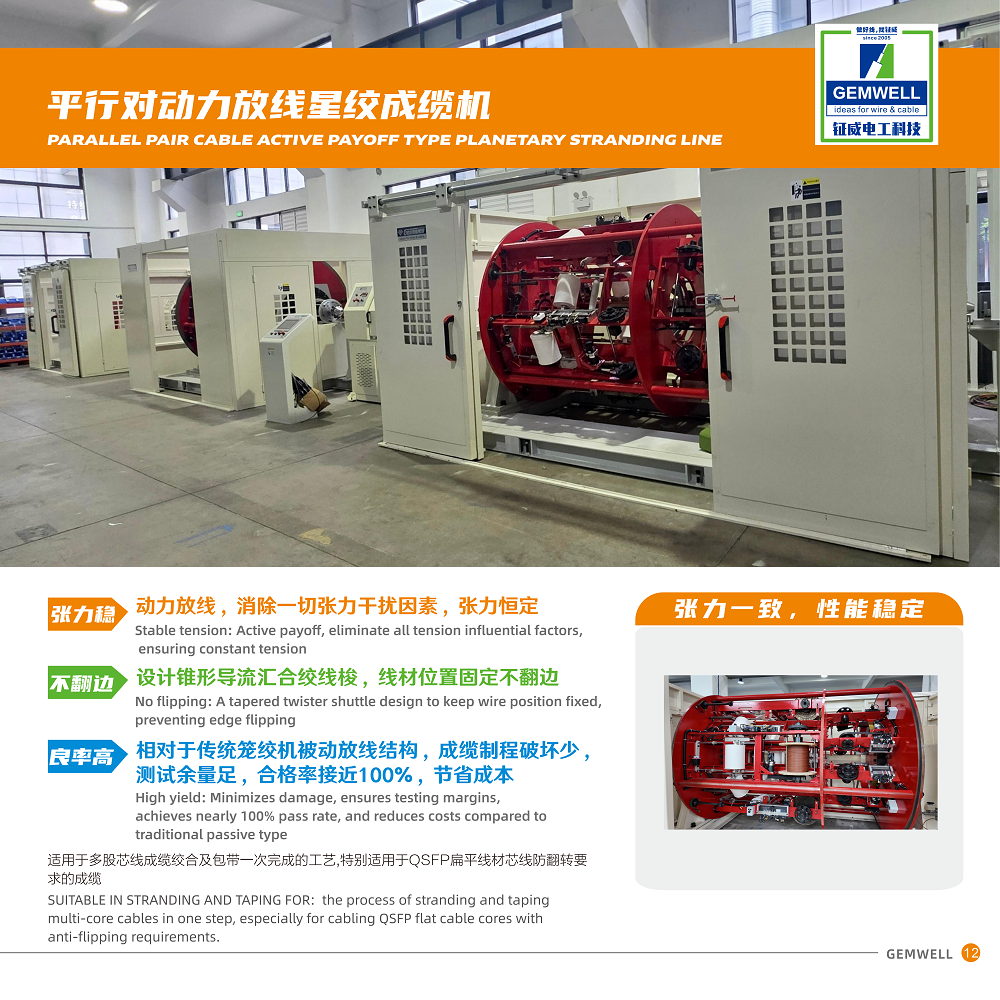

AI HIGH SPEED CABLE PARALLEL PAIR CABLEACTIVE PAYOFF TYPE PLANETARY STRANDING LINE
