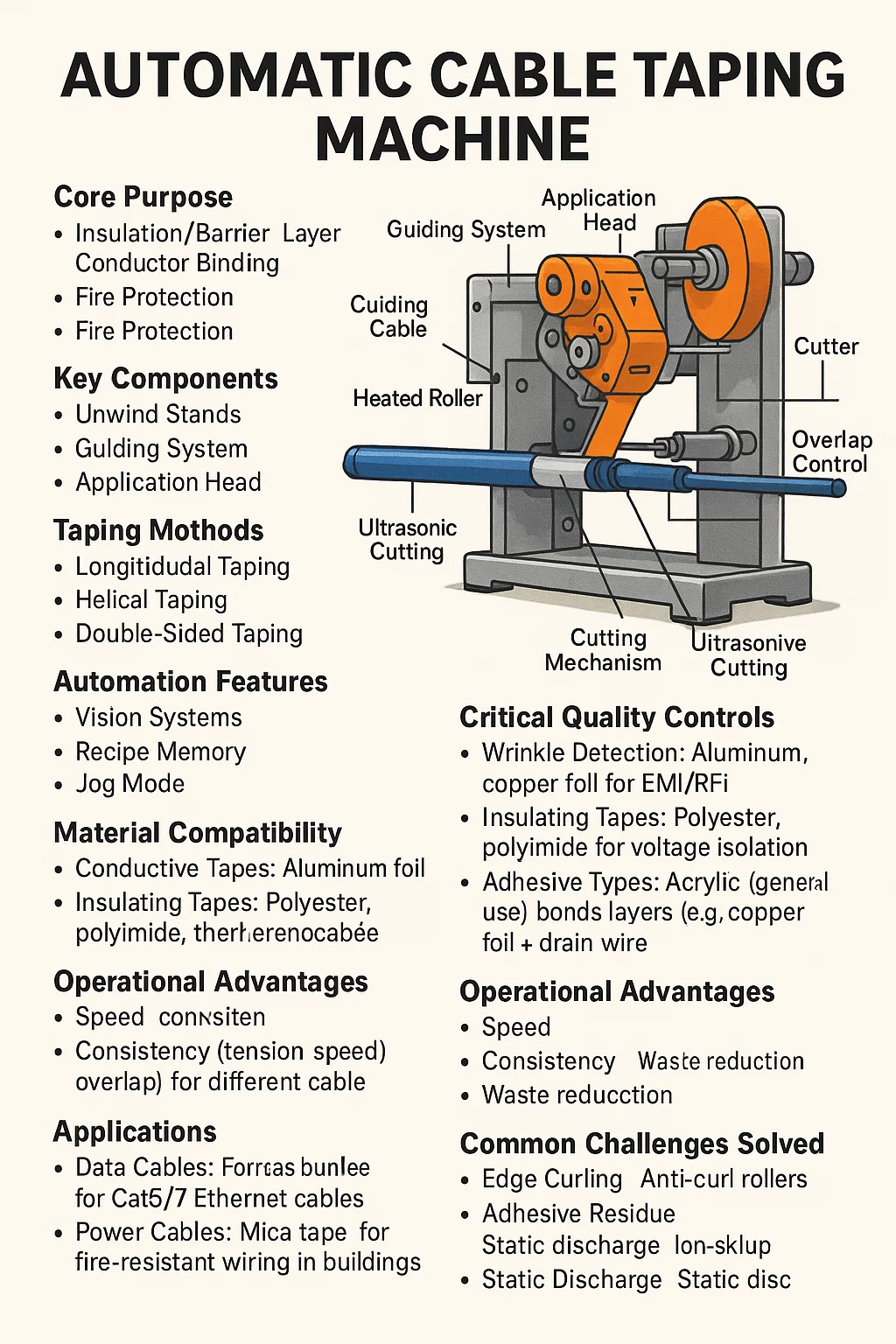

Ano ang awtomatikong cable taping machine?

An Awtomatikong cable taping machine Nag-aaplay ng mga malagkit na teyp na naka-back o pelikula nang tumpak sa mga cable sa panahon ng paggawa. Narito ang isang pagkasira ng pag -andar nito at mga tampok:

● Pangunahing layunin

▸insulation/barrier layer ulation/barrier layer - wraps tapes (e.g., polyester, PVC, aluminyo.g., Polyester, PVC, aluminyo foil) sa paligid ng mga conductor upang magbigay ng elektrikal na pagkakabukod, paglaban sa kahalumigmigan, o paglalakad ng EMI.
▸Conductor na nagbubuklod - tinitiyak ang mga stranded na mga wire sa isang compact na hugis bago ang pag -jacketing.
Proteksyon ng Fire-Nag-aaplay ng Flame-Retardant MICA Tapes para sa mga cable na sunog.

● Mga pangunahing sangkap

▸Itashind nakatayo - may hawak na tape reels na may kontrol sa pag -igting upang maiwasan ang slack o luha.
▸Guiding System-Aligns tape at cable gamit ang mga sensor ng laser o mga roller na kinokontrol ng servo.
▸Application Head - Pinindot ang tape sa cable sa pamamagitan ng pinainit na mga roller (para sa mga adhesives) o malamig na presyon.
▸cutting mekanismo - trims tape sa mga dulo ng cable o sa panahon ng paghahati; ultrasonic sa panahon ng paghahati; Ang mga ultrasonic cutter ay maiwasan ang pag -fraying.
▸Overlap Control - Inaayos ang pag -align sa gilid ng tape para sa pare -pareho na saklaw (hal., 25% na overlap).

● Mga Paraan ng Pag -tap

▸Longitudinal Taping - Ang tape ay tumatakbo kahanay sa haba ng cable (karaniwan para sa kalasag).
▸Helical taping - tape spiral sa paligid ng cable (nababaluktot para sa mga hubog na landas).
▸double-sided taping-malagkit sa magkabilang panig bond layer (hal., Tanso foil drain wire).

● Mga tampok ng automation

▸vision Systems —- Vision Systems- Ang mga camera ay nakakita ng mga gaps/misalignment, pag-trigger ng auto-correction.
▸Recipe Memory - Mga setting ng tindahan (pag -igting, bilis, overlap) para sa iba't ibang mga diametro ng cable.
▸Jog mode-Mabagal na pagsasaayos ng paggalaw sa panahon ng pag-setup upang mabawasan ang basura ng tape.

● Kakayahang materyal

▸Conductive tapes - aluminyo, tanso foil para sa EMI/RFI na kalasag.
▸insulating tapes - polyester, polyimide para sa paghihiwalay ng boltahe.
▸Adhesive type-acrylic (pangkalahatang paggamit), thermosetting (high-temp cable), o sensitibo sa presyon.

● Kritikal na Kontrol ng Kalidad

▸Wrinkle Detection - Ang mga sensor ay huminto sa paggawa kung ang mga fold ng tape o form ng mga bula.
▸Tension Feedback Loops - Pinipigilan ang pag -unat o pagbasag sa panahon ng mga pagbabago sa bilis.
▸Adhesive activation monitoring - Ang mga sensor ng infrared ay nagpapatunay ng wastong temperatura ng pag -bonding.

● Mga aplikasyon

▸Data cables - Foil Shielding para sa CAT6/7 Ethernet cable.
▸Power Cables-MICA Tape para sa mga kable na lumalaban sa sunog sa mga gusali.
▸Coaxial cables - aluminyo tape braid para sa integridad ng signal.
▸Automotive harnesses - Mga tape ng mga wire ng bundle bago - ang mga tape ng mga wire ng bundle bago overmolding.

● Mga kalamangan sa pagpapatakbo

▸Speed ​​- Patuloy na mga proseso ng mga cable sa mga bilis ng linya> 100 m/min.
▸Consistency - Tinatanggal ang pagkakamali ng tao sa pag -align ng tape/pagdirikit.
▸Waste pagbabawas - Ang pagputol ng katumpakan ay nagpapaliit sa mga scrap ng tape.

● Mga karaniwang hamon na nalutas

▸edge curling-anti-curl roller flatten tape sa panahon ng aplikasyon.
▸Adhesive Residue-Ang mga non-stick roller at paglilinis ng mga siklo ay maiwasan ang pagbuo.
▸Static Discharge-Ionizing Bars Neutralize Static sa Non-Conductive Tapes.
