Ano ang Ginagawa ng SATA Cable? Function, Uri at Tip

Ano ang Ginagawa ng SATA Cable? Ang Direktang Sagot

Ang isang SATA (Serial ATA) cable ay nagsisilbi sa isang pangunahing layunin: lumilikha ito ng isang high-speed na channel ng komunikasyon sa pagitan ng isang storage device — gaya ng isang hard disk drive (HDD), solid-state drive (SSD), o optical drive — at ang motherboard ng isang computer. Kung wala ang cable na ito, hindi makakabasa o makakasulat ang iyong system sa mga storage device na iyon, na nangangahulugang walang operating system, walang mga file, at walang gumaganang computer sa anumang praktikal na kahulugan.

Mayroong talagang dalawang uri ng mga SATA cable na nagtutulungan sa anumang setup ng storage: ang SATA data cable , na nagpapadala ng mga signal ng data sa pagitan ng drive at motherboard, at ang SATA power cable , na naghahatid ng kuryente mula sa power supply unit (PSU) patungo sa drive mismo. Parehong mahalaga - ang isang drive na may isa lamang sa dalawang konektado ay hindi gagana.

Ang pisikal na konstruksyon ng mga cable na ito - mula sa kapal ng pagkakabukod hanggang sa kadalisayan ng konduktor - ay lubos na nakasalalay sa proseso ng pagmamanupaktura sa likod ng mga ito. Ginagawa ang mga modernong SATA cable gamit ang precision wire at cable extruder machinery na pantay na naglalapat ng insulasyon sa mga copper conductor, na tinitiyak ang integridad ng signal sa buong haba ng cable. Ang detalye ng pagmamanupaktura na ito ay hindi mahalaga; direktang nakakaapekto ito sa bilis ng paglipat, paglaban sa init, at pangmatagalang tibay.

Paano Naglilipat ng Data ang SATA Cable: Ang Teknikal na Mekanismo

Gumagamit ang SATA ng serial transmission method, ibig sabihin, ang mga data bit ay ipinapadala nang paisa-isa sa tuluy-tuloy na stream sa halip na magkaparehas. Ito ay isang makabuluhang pag-alis mula sa mas lumang pamantayan ng PATA (Parallel ATA), na nagpadala ng maraming bits nang sabay-sabay ngunit nangangailangan ng malalawak na ribbon cable at dumanas ng interference ng crosstalk sa mas mataas na bilis.

Ang SATA data cable ay naglalaman ng 7 pin at 3 konduktor : dalawang pares ng differential signal lines para sa pagpapadala at pagtanggap ng data, at tatlong ground lines na nagpapababa ng electromagnetic interference. Nangangahulugan ang differential signaling na ang cable ay nagpapadala ng parehong signal nang dalawang beses — isang beses nang normal at minsang nabaligtad — at ang receiving device ay nagkukumpara sa dalawa upang i-filter ang ingay. Ang diskarte na ito ay nagbibigay-daan sa mga SATA cable na gumana nang mapagkakatiwalaan sa mataas na frequency nang walang mga problema sa interference na sumasalot sa mas lumang mga pamantayan.

Paghahambing ng Bilis ng Pagbuo ng SATA

SATA III, na tumatakbo sa 6 Gb/s na may epektibong throughput ceiling na humigit-kumulang 600 MB/s , ay ang kasalukuyang pamantayang ginagamit sa halos lahat ng consumer desktop at laptop build. Ang pisikal na cable mismo ay backward-compatible sa lahat ng tatlong henerasyon — ang isang SATA III cable ay maaaring kumonekta sa isang SATA I drive — kahit na ang mga bilis ay limitado sa maximum na mas mabagal na device.

SATA Power Cable: Ano ang Ginagawa Nito at Bakit Ito Mahalaga

Ang SATA power connector ay isang 15-pin plug na naghahatid ng tatlong magkahiwalay na antas ng boltahe sa konektadong drive: 3.3V, 5V, at 12V . Ang bawat boltahe ay nagsisilbi ng ibang function sa loob ng mga panloob na bahagi ng drive. Pangunahing pinapagana ng 12V line ang motor sa mga hard disk drive, na pinapaikot ang mga platter sa 5,400 o 7,200 RPM. Ang 5V line ay nagpapagana sa logic board ng drive at magbasa/magsulat ng electronics. Ang 3.3V na linya, na ipinakilala sa standard na rebisyon ng SATA, ay ginagamit ng ilang modernong SSD para sa kanilang mga low-power controller circuit.

Pinalitan ng 15-pin SATA power connector ang mas lumang 4-pin Molex connector na ginagamit sa mga PATA system. Nag-aalok ito ng mas payat na profile, mas madaling pagruruta sa loob ng isang case, at ang kakayahang dalhin ang lahat ng tatlong antas ng boltahe nang sabay-sabay sa pamamagitan ng iisang connector. Ang isang tipikal na 2.5-inch na laptop-style SSD ay kumukuha lamang mula sa 5V na linya, na kumukonsumo ng kasing liit 1–3 watts sa ilalim ng load , habang ang isang 3.5-inch desktop hard drive na umiikot sa 7,200 RPM ay maaaring gumuhit hanggang 8–10 watts sa panahon ng paghahanap ng operasyon — pangunahin sa pamamagitan ng 12V rail.

Ang kalidad ng mga kable sa loob ng SATA power cable — partikular na ang gauge ng mga copper conductor at ang consistency ng insulation — ay nakakaapekto sa boltahe na katatagan sa ilalim ng pagkarga. Ito ay kung saan ang mga proseso ng pagmamanupaktura gaya ng mga ginagamit sa produksyon ng wire at cable extruder ay direktang nauugnay sa pagganap sa totoong mundo.

Paano Wire at Cable Extruder Hugis ng Teknolohiya ang Kalidad ng SATA Cable

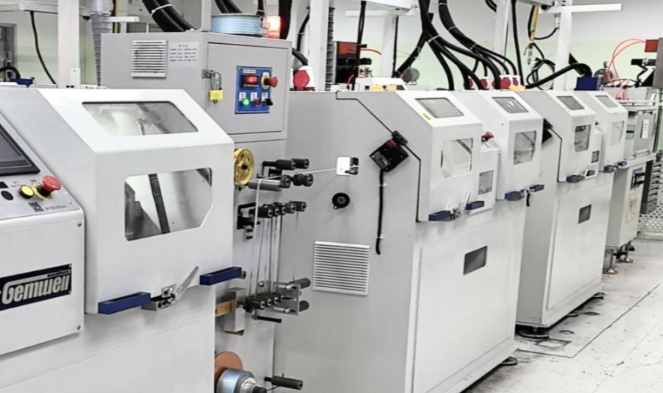

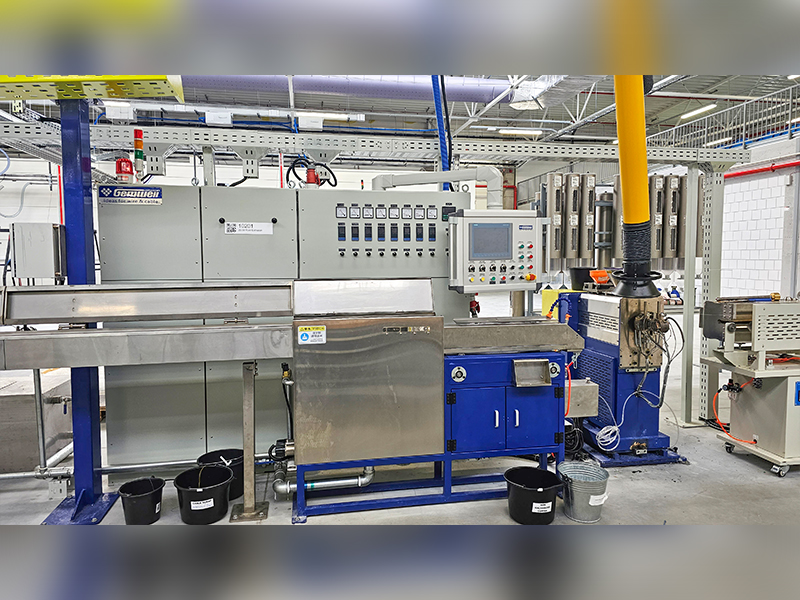

Ang bawat SATA cable ay nagsisimula sa buhay nito sa isang extrusion line. Ang wire at cable extruder ay isang makina na pumipilit sa molten thermoplastic material — pinakakaraniwang PVC (polyvinyl chloride), LLDPE (linear low-density polyethylene), o FEP (fluorinated ethylene propylene) — sa pamamagitan ng die sa paligid ng isang copper conductor, na lumilikha ng tuluy-tuloy na coated wire. Hindi ito pangalawang detalye; ang kalidad ng extrusion ay tumutukoy sa pagkakapareho ng kapal ng pagkakabukod, mga katangian ng dielectric, paglaban sa temperatura, at kung gaano kahusay ang paghawak ng cable sa paglipas ng mga taon ng paggamit.

Sa partikular na paggawa ng mga SATA cable, ang wire at cable extruder ay dapat maglapat ng insulasyon sa napakahusay na konduktor na may matinding katumpakan. Karaniwang ginagamit ang mga SATA data cable 28 AWG konduktor para sa mga linya ng signal at 26 AWG konduktor para sa mga linya ng lupa. Sa mga gauge na ito, kahit na isang maliit na deviation sa kapal ng insulation — sabihin nating, 0.02mm off mula sa spec — ay maaaring magbago sa mga katangian ng impedance ng cable at makakaapekto sa integridad ng signal sa mga frequency na 6 Gb/s na hinihingi ng SATA III.

Ano ang Naaapektuhan ng Kalidad ng Extrusion sa Tapos na Cable

• Kontrol ng impedance: Tinukoy ang mga SATA cable upang mapanatili ang differential impedance na 100 ohms (±10%). Ang mga hindi pagkakapare-pareho ng extrusion ay nagdudulot ng mga pagkakaiba-iba ng impedance na gumagawa ng mga pagmuni-muni ng signal at mga error sa data.
• Dielectric na pare-pareho: Tinutukoy ng insulating material na pinili at kung gaano ito pare-parehong inilapat ng wire at cable extruder kung gaano kabilis ang paglaganap ng mga signal sa pamamagitan ng cable — direktang nakakaapekto sa latency sa antas ng nanosecond.
• Paglaban sa temperatura: Ang PVC insulation na na-extruded sa tamang kapal ay karaniwang kayang humawak ng mga temperatura mula -20°C hanggang 80°C. Ang mga manipis na batik na nilikha ng hindi maayos na pagkaka-calibrate na makinarya ng extruder ay humahantong sa pagkasira ng insulation sa ilalim ng matagal na init mula sa isang load na drive o isang mainit na interior ng case.
• Flex na buhay: Paano many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Pagdirikit ng konduktor: Tinitiyak ng wastong temperatura at presyon ng extrusion na malinis ang pagkakabukod ng pagkakabukod sa conductor jacket nang walang mga void, na magbibigay-daan sa pagpasok ng moisture sa paglipas ng panahon.

Pinapatakbo ng mga high-end na cable manufacturer ang kanilang mga wire at cable extruder na linya na may real-time na spark testing at diameter gauging system na sinusuri ang bawat metro ng extruded wire kung may mga depekto. Ang mga consumer-grade SATA cable mula sa mga kilalang brand ay karaniwang dumadaan sa mga kontrol sa kalidad na ito. Ang mga sobrang murang cable mula sa hindi kilalang mga supplier — kadalasang ibinebenta nang maramihan online — ay madalas na nilalaktawan ang mga hakbang na ito, na nagreresulta sa mga cable na gumagana nang maayos sa simula ngunit nagkakaroon ng mga paulit-ulit na error sa loob ng 12–18 buwan.

Flat vs. Round SATA Cable: Mga Pagkakaiba sa Konstruksyon at Kung Kailan Ito Mahalaga

Ang mga SATA data cable ay may dalawang pangunahing pisikal na format: flat (ribbon-style) at bilog. Parehong may dalang 7-pin signal arrangement, ngunit malaki ang pagkakaiba ng kanilang panloob na konstruksyon at praktikal na pag-uugali.

Mga flat na SATA cable ay ang default na istilo na ipinadala kasama ng karamihan sa mga motherboard. Ang mga konduktor ay inilatag nang magkatabi at nakabalot sa isang patag na thermoplastic sheath, na karaniwang ginagawa ng isang flat cable wire at cable extruder o isang laminating process. Ang mga ito ay mura sa paggawa, nakahiga nang maayos laban sa mga ibabaw, at madaling i-ruta sa loob ng mga gilid ng isang PC case. Gayunpaman, ang mga ito ay may limitadong radius ng baluktot - ang pagpilit sa kanila sa masikip na mga kurba ay maaaring masira ang mga konduktor at magdulot ng pagkasira ng signal o pisikal na pinsala sa pagkakabukod sa mga punto ng stress.

Bilog o tinirintas na mga SATA cable magkaroon ng mga indibidwal na insulated conductor na pinaikot o pinagsama sa loob ng isang bilog na panlabas na dyaket. Nagbibigay ang construction na ito ng mas mahusay na flexibility, ginagawang mas madali ang pagruruta sa mga masikip na cable management channel, at nag-aalok ng bahagyang mas mahusay na EMI shielding dahil sa twisted-pair arrangement ng mga signal conductor. Mas malaki ang gastos nila sa paggawa dahil ang bawat konduktor ay dapat dumaan sa wire at cable extruder nang hiwalay bago mag-assemble.

Right-Angle vs. Straight Connectors

Higit pa sa flat vs. round, ang mga SATA cable ay mayroon ding mga straight o right-angle (90-degree) connectors sa isa o magkabilang dulo. Ang right-angle connector ay partikular na kapaki-pakinabang kapag ang isang drive ay naka-mount malapit sa side panel ng isang case, kung saan ang isang tuwid na connector ay lalabas palabas at potensyal na harangan ang airflow o pigilan ang panel sa pagsasara. Ang mga right-angle connector ay nagpapakilala ng maliit na mechanical stress concentration sa bend point, kaya ang kalidad ng cable — partikular na ang tibay ng overmold sa connector entry — ay nagiging mas mahalaga sa mga configuration na ito.

Mga Karaniwang Senyales na Nabigo ang isang SATA Cable

Nabigo ang mga SATA cable, at ginagawa nila ito nang mas madalas kaysa sa inaasahan ng karamihan. Dahil ang mga sintomas ng isang bagsak na cable ay malapit na ginagaya ang mga sintomas ng isang bagsak na drive, ang mga cable ay madalas na napapansin sa panahon ng pag-troubleshoot. Ang pag-alam kung ano ang hahanapin ay nakakatipid ng oras at pinipigilan ang mga hindi kinakailangang pagpapalit ng drive.

• Paputol-putol na pag-detect ng drive: Nakikita ng BIOS o operating system ang drive kung minsan ngunit hindi ang iba. Ito ay isang klasikong sintomas ng maluwag o nasira na SATA data cable connector na hindi gumagawa ng pare-parehong pakikipag-ugnayan sa mga pin.
• Madalas na mga error sa pagbasa/pagsusulat: Ang mga application ay nag-uulat ng mga error kapag nag-a-access ng mga file, o ang OS ay nag-log ng mga error sa disk sa viewer ng kaganapan. Kung ang SMART diagnostics ay nagpapakita na ang drive mismo ay malusog, ang cable ang susunod na lohikal na pinaghihinalaan.
• Biglang bumaba ang performance: Ang isang SATA III SSD na karaniwang nagbabasa sa 500 MB/s ay biglang sumusubok sa 150 MB/s. Ang bilis na ito ay tumutugma sa SATA I bandwidth — isang senyales na ang link ay nakikipagnegosasyon hanggang sa pinakamababang common denominator dahil sa mga error sa signal sa isang degradong cable.
• Pag-click o hindi umiikot na mga drive: Bagama't ang mga ito ay karaniwang nagpapahiwatig ng problema sa mekanikal na drive, ang mga isyu sa power cable ay maaaring maging sanhi ng isang drive na hindi makatanggap ng sapat na boltahe upang paikutin ang motor nito, na nagbubunga ng mga katulad na sintomas.
• Mga pagkabigo sa pag-boot pagkatapos ng paglipat ng kaso: Ang paglipat ng PC ay nagiging sanhi ng pagbaluktot at paglilipat ng mga cable. Ang isang cable na gumagana sa borderline ay maaaring mawalan ng contact pagkatapos ng isang solong relokasyon.

Ang pag-aayos sa lahat ng mga kasong ito ay madalas na a $3–$8 na kapalit na cable , ngunit ang mga tao ay madalas na gumugugol ng mga oras sa pagpapatakbo ng mga diagnostic sa isang perpektong mahusay na biyahe. Palaging palitan muna ang cable kapag biglang lumitaw ang mga problema sa storage nang walang naunang sintomas ng pagkasira ng drive.

Mga SATA Cable sa Iba't ibang Application ng Device

Habang ang mga desktop PC ang pinakakaraniwang konteksto para sa mga SATA cable, lumilitaw ang interface sa malawak na hanay ng hardware — at nagbabago ang mga kinakailangan sa cable depende sa application.

Mga Desktop Computer

Ang mga karaniwang 3.5-inch hard drive at 2.5-inch SSD sa mga desktop tower ay gumagamit ng full-size na SATA data at power connectors. Karaniwang ibinibigay ng mga motherboard sa ATX form factor 4 hanggang 8 SATA port , na nagpapahintulot sa maramihang mga drive. Ang mga high-end na HEDT (High-End Desktop) board ay maaaring mag-alok ng hanggang 12 SATA port para sa storage-intensive build tulad ng mga NAS server o video editing workstation.

Mga Laptop Computer

Gumagamit ang mga laptop ng 2.5-inch na drive na may parehong interface ng SATA, ngunit ang cable ay karaniwang isang napakaikli, minsan ay direktang kumonekta na ribbon na isinama sa drive bay assembly. Ang mga aftermarket na SATA cable para sa mga laptop ay dapat gawin sa eksaktong haba at mga detalye ng flexibility — dito, nagiging kritikal ang mga flex properties ng cable jacket, na bahagyang tinutukoy ng wire at cable extruder material, dahil ang cable ay nagtitiis ng stress sa tuwing baluktot ang chassis sa normal na paggamit.

Mga Server at NAS Device

Sa mga kapaligiran ng server, dapat matugunan ng mga SATA cable ang mas mataas na pamantayan ng tibay dahil patuloy na ina-access ang mga drive, kadalasan 24/7. Gumagamit ang mga cable-grade ng server ng mas mabibigat na materyales sa insulation at locking connectors para maiwasan ang aksidenteng pagkakadiskonekta. Gumagamit ang ilang setup ng enterprise ng eSATA (External SATA) para sa pagkonekta ng mga external na storage enclosure — isang variant na gumagamit ng ibang pisikal na connector ngunit pareho ang signaling protocol, na may mga cable na may proteksyon laban sa external na EMI at na-rate para sa mas mahabang pagtakbo hanggang sa 2 metro kumpara sa karaniwang 1-meter na limitasyon ng mga panloob na SATA cable.

Mga Optical Drive at Espesyal na Hardware

Gumagamit din ang mga DVD at Blu-ray drive ng mga karaniwang SATA na koneksyon, tulad ng ilang tape drive at ilang mga pang-industriyang naka-embed na system. Ang cable ay gumaganap ng parehong function sa lahat ng mga ito: pagtatatag ng isang data path at paghahatid ng kapangyarihan. Ang mga pang-industriyang application ay minsan ay nangangailangan ng mga cable na may mas malawak na mga rating ng temperatura, na nangangahulugan na ang mga tagagawa ay dapat gumamit ng iba't ibang mga insulation compound sa pamamagitan ng kanilang mga wire at cable extruder lines — mga materyales tulad ng cross-linked polyethylene (XLPE) sa halip na karaniwang PVC, na na-rate para sa tuluy-tuloy na operasyon sa 90°C o mas mataas.

SATA kumpara sa Iba pang Mga Interface ng Storage: Kung Saan Ang Cable ay Kasya sa Mas Malaking Larawan

Ang pag-unawa sa kung ano ang ginagawa ng isang SATA cable ay nangangahulugan din ng pag-unawa sa kung saan ito nakaupo kaugnay ng iba pang mga teknolohiya ng koneksyon sa storage, lalo na habang ang mga NVMe at M.2 drive ay naging mainstream.

Direktang plug ang mga drive ng NVMe M.2 sa isang slot sa motherboard at hindi nangangailangan ng hiwalay na cable — tumatanggap sila ng parehong data signal at power sa pamamagitan ng M.2 connector mismo. Ginagawa nitong mas mabilis at mas malinis ang mga ito sa isang cable-managed build. Gayunpaman, ang mga SATA cable ay nananatiling malawak na nauugnay dahil Ang mga hard disk drive ay nangingibabaw pa rin sa malaking kapasidad, cost-per-terabyte na imbakan — ang isang 20TB HDD ay kasalukuyang nagkakahalaga ng isang bahagi ng isang 20TB NVMe SSD — at lahat ng HDD ay gumagamit ng SATA interface. Ang mga SATA SSD ay nananatiling popular bilang abot-kayang mga opsyon sa pag-upgrade sa mga mas lumang system na kulang sa mga slot ng M.2.

Pagpili ng Tamang SATA Cable: Ano ang Hahanapin

Hindi lahat ng SATA cable ay ginawang pantay. Dahil ang cable mismo ay mura na may kaugnayan sa mga drive na kinokonekta nito - at ang halaga ng pagkawala ng data mula sa isang cable failure - nagbabayad ito upang maingat na pumili. Narito ang dapat suriin:

Materyal at Gauge ng Konduktor

Maghanap ng mga cable na tumutukoy sa oxygen-free copper (OFC) conductors. Ang OFC wire ay may mas kaunting mga dumi kaysa sa karaniwang tanso, na isinasalin sa mas mababang resistensya sa bawat haba ng yunit at mas mahusay na paghahatid ng signal. Ang konduktor ay iginuhit sa pamamagitan ng isang die upang makamit ang tinukoy na AWG gauge, pagkatapos ay dadaan sa isang wire at cable extruder upang matanggap ang insulation coating nito. Ang mga cable na hindi tumutukoy sa uri ng conductor ay madalas na ginawa gamit ang copper-clad aluminum (CCA), na may humigit-kumulang 60% ng copper's conductivity at mas malutong sa ilalim ng flexing stress.

Pag-lock ng Mga Tab ng Konektor

Ang mga karaniwang konektor ng SATA ay walang mekanismo ng pag-lock. Sila ay umaasa lamang sa alitan upang manatili sa lugar. Sa isang system na may vibration — malapit sa isang malakas na fan, sa isang sasakyan, o sa anumang mobile application — ito ay isang tunay na panganib. Mga kable na may a locking latch o retention clip sa katawan ng connector ay mekanikal na secure ang koneksyon at maiwasan ang aksidenteng pagdiskonekta. Maraming mga premium na cable ang kasama ang tampok na ito para sa isang maliit na karagdagang gastos.

Haba ng Cable

Ang detalye ng SATA ay nagbibigay-daan sa mga haba ng cable hanggang sa 1 metro (humigit-kumulang 39 pulgada) para sa mga panloob na cable. Karamihan sa mga pre-built system ay gumagamit ng mga cable sa hanay na 45–50cm, na sapat para sa mga karaniwang configuration ng tower. Available ang mga mas mahabang cable ngunit nagpapakilala ng mas maraming resistensya at potensyal para sa pagkasira ng signal, kaya iwasan ang labis na haba — gamitin ang pinakamaikling cable na kumportableng umaabot mula sa motherboard port hanggang sa drive nang walang tensyon o matalim na pagliko.

Materyal ng Jacket

Ang panlabas na jacket ng cable — na inilapat ng wire at cable extruder bilang panghuling extrusion layer sa multi-layer cable constructions — ay tumutukoy sa flexibility, temperature resistance, at chemical resistance. Ang mga karaniwang cable ay gumagamit ng PVC, na nababaluktot at mura. Para sa mga kapaligirang may mataas na temperatura (gaya ng mga server na naka-mount sa siksik na rack o pang-industriyang enclosure), maghanap ng mga cable na may mga LLDPE o FEP jacket, na nag-aalok ng mas mahusay na resistensya sa init at mas mababang paglabas ng gas — ang paglabas ng mga kemikal na usok na maaaring makahawa sa mga sensitibong electronics sa paglipas ng panahon sa mga selyadong enclosure.

Brand at Sertipikasyon

Gumagamit ang mga cable mula sa mga matatag na brand gaya ng Sabrent, StarTech, Rosewill, at Monoprice ng mga manufacturing lines na may pare-parehong kontrol sa kalidad, kabilang ang inline diameter gauging sa panahon ng extrusion at 100% continuity testing pagkatapos ng assembly. Ang mga generic na cable na walang pagkakakilanlan ng brand ay laktawan ang mga hakbang na ito. Ang listahan ng UL (para sa mga pamilihan sa Hilagang Amerika) at pagmamarka ng CE (para sa mga pamilihan sa Europa) ay nagpapahiwatig na ang cable ay nakakatugon sa pinakamababang mga pamantayan sa kaligtasan ng kuryente at konstruksiyon.

Paano to Properly Connect and Route SATA Cables

Ang tamang pag-install ay mahalaga gaya ng kalidad ng cable. Ang isang mataas na kalidad na cable na naka-install nang walang ingat ay gumaganap ng hindi mas mahusay kaysa sa isang mura.

1. Tukuyin ang mga SATA port ng iyong motherboard. Karaniwang matatagpuan ang mga ito sa kanang gilid ng board sa mga ATX system, na may label na SATA0 hanggang SATA5 o katulad nito. Gumamit muna ng mga port na may mababang numero; madalas silang nakakonekta sa pangunahing SATA controller, na nagbibigay ng pinakamahusay na pagganap at suporta sa priyoridad ng boot.
2. Ikonekta ang data cable. Ang SATA data connector ay naka-key na may hugis-L na bingaw kaya maaari lamang itong maipasok sa isang oryentasyon. Pindutin ito nang mahigpit sa data port ng drive hanggang sa maramdaman mong nakaupo ito nang buo. Kung gumagamit ng locking cable, ikonekta ang trangka.
3. Ikonekta ang power cable. Ang 15-pin na SATA power connector ay naka-key din at pumapasok lamang sa isang direksyon. Nangangailangan ito ng higit na puwersa ng pagpasok kaysa sa data connector dahil sa mas malaking lugar ng contact — ilapat ang steady even pressure sa halip na itumba ang connector, na maaaring yumuko o pumutok sa connector housing.
4. Iruta ang cable nang walang matalim na liko. Panatilihin ang radius ng bend na hindi bababa sa 25mm (mga 1 pulgada) sa lahat ng mga punto sa kahabaan ng cable. Ang mga flat cable ay partikular na madaling kapitan ng kinking — kung may available na right-angle connector, gamitin ito malapit sa dulo ng drive upang alisin ang liko sa connector entry point kung saan nagmumula ang karamihan sa mga pagkabigo.
5. I-secure ang sobrang haba ng cable. Gumamit ng mga cable ties o velcro strap para i-bundle ang sobrang cable palayo sa mga fan at airflow path. Ang isang hindi secure na SATA cable ay maaaring madala sa isang fan blade, na nagiging sanhi ng parehong pagkasira ng cable at pagkabigo ng fan.
6. I-verify sa BIOS pagkatapos ng boot. Pagkatapos ng pag-install, ipasok ang system BIOS/UEFI at kumpirmahin ang drive na lilitaw sa listahan ng storage device. Kung hindi, suriin ang parehong mga koneksyon sa cable bago ipagpalagay na may problema sa drive o motherboard.

Ang Manufacturing Chain sa Likod ng Bawat SATA Cable

Upang lubos na maunawaan kung ano ang ginagawa ng isang SATA cable at kung bakit mahalaga ang kalidad, nakakatulong itong masubaybayan ang proseso ng produksyon na lumilikha nito. Ang isang solong SATA cable ay dumadaan sa maraming yugto ng pagmamanupaktura bago ito umabot sa mga kamay ng isang PC builder.

Nagsisimula ito sa copper rod, na iginuhit pababa sa pamamagitan ng wire drawing machine patungo sa target na AWG gauge. Ang iginuhit na kawad pagkatapos ay dumadaan sa isang wire at cable extruder, kung saan inilalapat ang thermoplastic insulation. Sa isang single-screw extruder — ang pinakakaraniwang uri sa pagmamanupaktura ng cable — ang insulation compound ay pinapakain sa pellet form sa isang heated barrel, natunaw, at pinipilit sa pamamagitan ng crosshead die na bumabalot sa wire habang gumagalaw ito. Ang mga bilis ng linya para sa fine-gauge wire tulad ng 28 AWG ay karaniwang tumatakbo sa 100–600 metro kada minuto , na maingat na kinokontrol ang profile ng temperatura ng extruder at bilis ng turnilyo upang mapanatili ang pare-parehong kapal ng pagkakabukod.

Pagkatapos ng pagpilit, ang mga insulated conductor ay binuo - alinman sa inilatag na patag para sa flat cable construction o pinaikot sa mga pares para sa round cable construction. Ang mga twisted-pair na configuration ay sumusunod sa mga partikular na twist rate (mga pagliko sa bawat haba ng yunit) upang kontrolin ang differential impedance. Ang mga naka-assemble na konduktor ay maaaring maipasa sa pangalawang wire at cable extruder upang maglagay ng pangkalahatang panlabas na dyaket.

Sumusunod ang pagwawakas ng connector: ang mga dulo ng cable ay pinutol sa haba, hinubad, at ni-crimped o na-overmolded gamit ang plastic SATA connector housings. Ang buong pagpupulong ay sinubok para sa continuity, shorts, at sa ilang mga kaso ng high-frequency impedance na mga katangian gamit ang time-domain reflectometry (TDR) na kagamitan.

Ang buong prosesong ito — mula sa wire at cable extruder line hanggang sa natapos na cable — ay nangyayari sa mga pasilidad sa buong China, Taiwan, at lalong Vietnam at India. Ang pagkakaiba sa pagitan ng $2 na cable at isang $7 na cable ay karaniwang nakasalalay sa kung saan isinasagawa ang mga hakbang ng kontrol sa kalidad at kung gaano kahigpit ang proseso ng wire at cable extruder na sinusubaybayan sa panahon ng produksyon.
