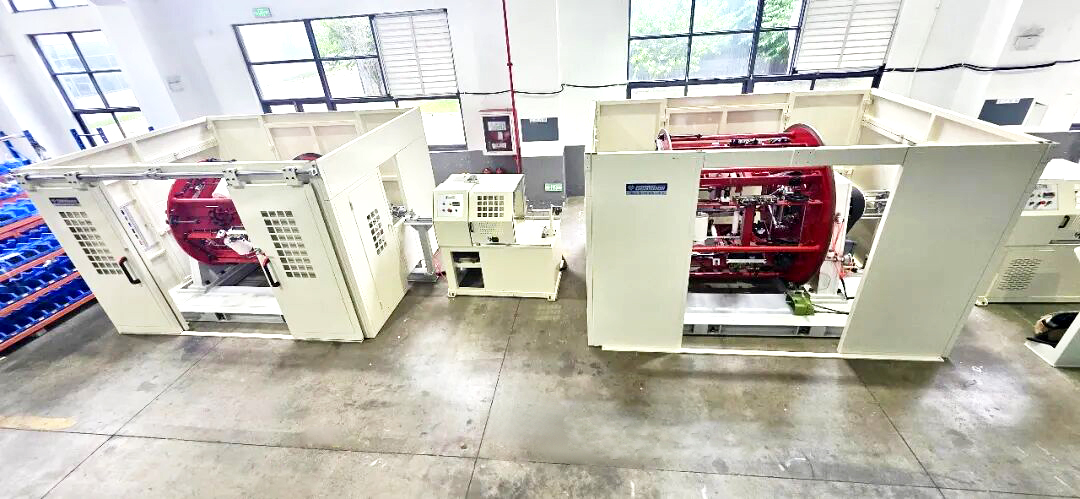

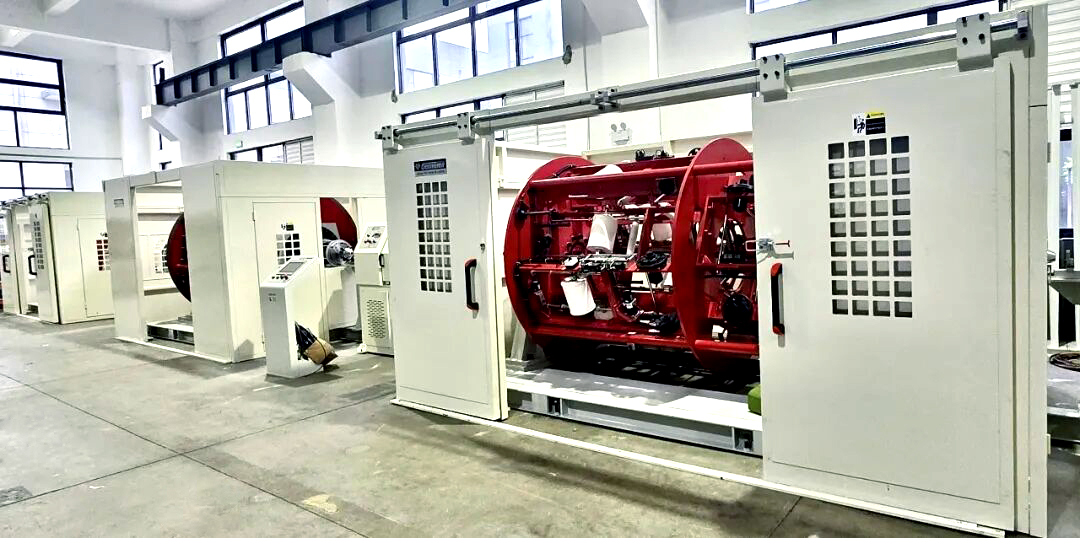

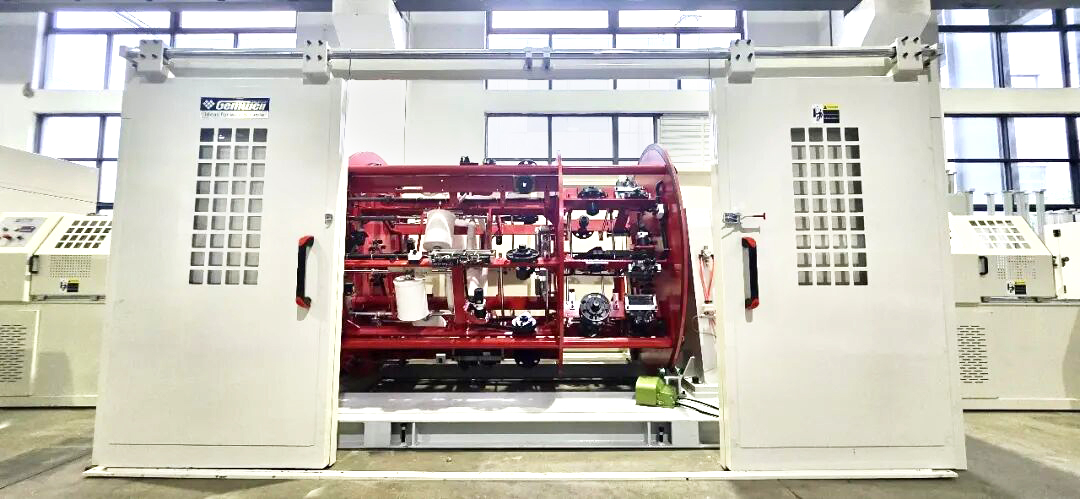

High-speed parallel-feed planetary stranding at paglalagay ng kable machine

Upang matugunan ang mataas na bilis ng paghahatid ng data na kinakailangan ng mga data center, AI high-speed server interconnects, 5G, at malaking data application, bumuo kami ng isang espesyal na AI high-speed parallel-pair na planetary stranding machine. Idinisenyo ang makinang ito para sa pag-stranding ng maraming pares ng flat signal cable (tulad ng mga uri ng QSFP at SFP). Nagtatampok ito ng espesyal na idinisenyong stranding cone/shuttle mechanism na pumipigil sa mga flat cable mula sa pag-twist o pag-flip sa panahon ng proseso ng stranding, at sa gayon ay tinitiyak ang tibay at pinipigilan ang fatigue failure sa high-density data center cabling environment. Nag-aalok kami ng personalized na pagpapasadya upang matugunan ang magkakaibang mga kinakailangan ng customer; patungkol sa hardware, maaaring pumili ang mga kliyente mula sa iba't ibang modelo ng makina at pangunahing bahagi ng tatak, habang ang mga electrical control system ay available sa mga opsyon mula sa matipid hanggang sa advanced na mga configuration. Dahil malaki ang pagkakaiba ng presyo ng makina batay sa pangkalahatang configuration, ang panghuling gastos ay pangunahing tinutukoy ng napiling antas ng detalye ng produkto ng customer. Higit pa rito, dahil ito ay isang hindi pamantayan, custom-made na produkto na ginawa sa maliliit na batch, ang cycle para sa disenyo, katha, pag-install, at pag-commissioning ay medyo mahaba; ang mga customer ay dapat magbigay ng sapat na lead time upang matiyak ang napapanahong paghahatid.

AI HIGH SPEED CABLE PARALLEL PAIR CABLE ACTIVE PAYOFF TYPE PLANETARY STRANDING LINE

Mga Tampok ng Produkto

Para matugunan ang mahigpit na mga kinakailangan sa integridad ng signal ng 112G/224G PAM4 high-speed interconnects sa loob ng AI computing clusters at data centers, ang mga manufacturer ng high-speed DAC cables (gaya ng QSFP-DD at OSFP) ay nahaharap sa malalaking teknikal na hamon—kabilang ang mga pagbabago sa impedance, return loss, at mechanical fatigue na dulot ng siksik na paglalagay ng kable. Ang dalubhasang mass-production machine na ito—na idinisenyo para sa high-speed na paglalagay ng kable ng parallel-pair na mga wire—ay tumutugon sa mga high-frequency na transmission pain na ito. Ang pangunahing bentahe nito ay nasa tatlong pangunahing lugar:

1. Dynamic na kontrol ng tensyon na nagtitiyak ng pare-parehong pagganap ng kuryente: Gumagamit ang system ng precision na servo-driven na mga pay-off na unit upang mapanatili ang pare-parehong dynamic na tensyon sa maraming magkatulad na pares ng wire sa panahon ng high-speed na paglalagay ng kable. Sa pamamagitan ng pag-minimize ng tension fluctuations, epektibong pinipigilan ng system ang microscopic tensile deformation ng insulation layer, tinitiyak na ang characteristic impedance at skew ng tapos na cable ay mahigpit na sumusunod sa high-frequency transmission standards.

2. Specialized conical stranding shuttle na nag-aalis ng "edge-flipping" sa mga flat pairs: Tinutugunan ang tendency ng flat wire pairs (Twinax) na mag-twist o misalign (flip) habang na-stranding, ang makina ay nilagyan ng espesyal na dinisenyong conical stranding shuttle. Ang bahaging ito ay nagbibigay ng progresibong patnubay sa mga wire pairs bago ang stranding point, na ni-lock ang kanilang posisyon upang maiwasan ang pag-flip; tinitiyak nito ang pare-parehong pamamahagi ng stress sa buong cable profile at inaalis ang mga pisikal na konsentrasyon ng stress na dulot ng deformation ng gilid.

3. Pag-aalis ng panloob na stress sa istruktura sa panahon ng paglalagay ng kable: Ang prosesong ito ay nagpapataas ng paglaban ng natapos na cable sa baluktot at pagkabigo sa pagkapagod—na kritikal para sa mga nakakulong, mataas na densidad na kapaligiran ng pagruruta na makikita sa mga sentro ng data—sa gayon ay makabuluhang nagpapalawak ng pisikal na structural na habang-buhay sa panahon ng pangmatagalang operasyon.
